Keyestudio 2.13 İnç LCD Ekran Modülü

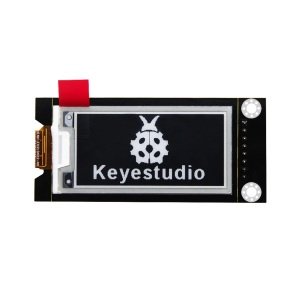

DIY(Kendin-Yap) deneyleri yaparken, ekranı sıklıkla kullanmamız gerekir. Keyestudio elektronik mürekkep ekranı modülü, siyah beyaz renkli ve 250 * 122 çözünürlüğe sahip 2,13 inç ekrana sahiptir.
Modül, modeli SPI iletişimi yoluyla dinamik olarak görüntüler.

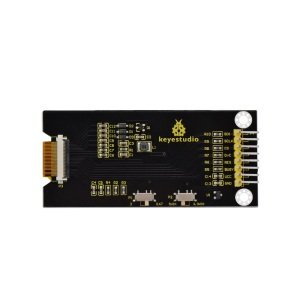

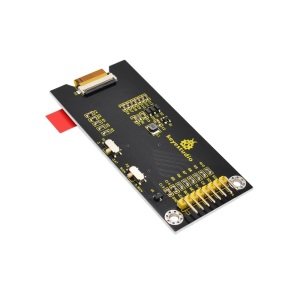

Arkada 2 adet sürgülü anahtar vardır. P1 kaydırma anahtarı, ekran parlaklığını ayarlamak içindir. "0.47" konumuna kaydırıldığında ekran daha parlak hale gelir; "3” konumuna kaydırıldığında ekran daha karanlıktır.
P2 DIP anahtarı, güç kaynağı voltajını ayarlamak için kullanılır. "5VIN" konumuna kaydırıldığında, güç kaynağı voltajı 5V; "3.3VIN" e kaydırıldığında, güç kaynağı voltajı 3.3V'tur.

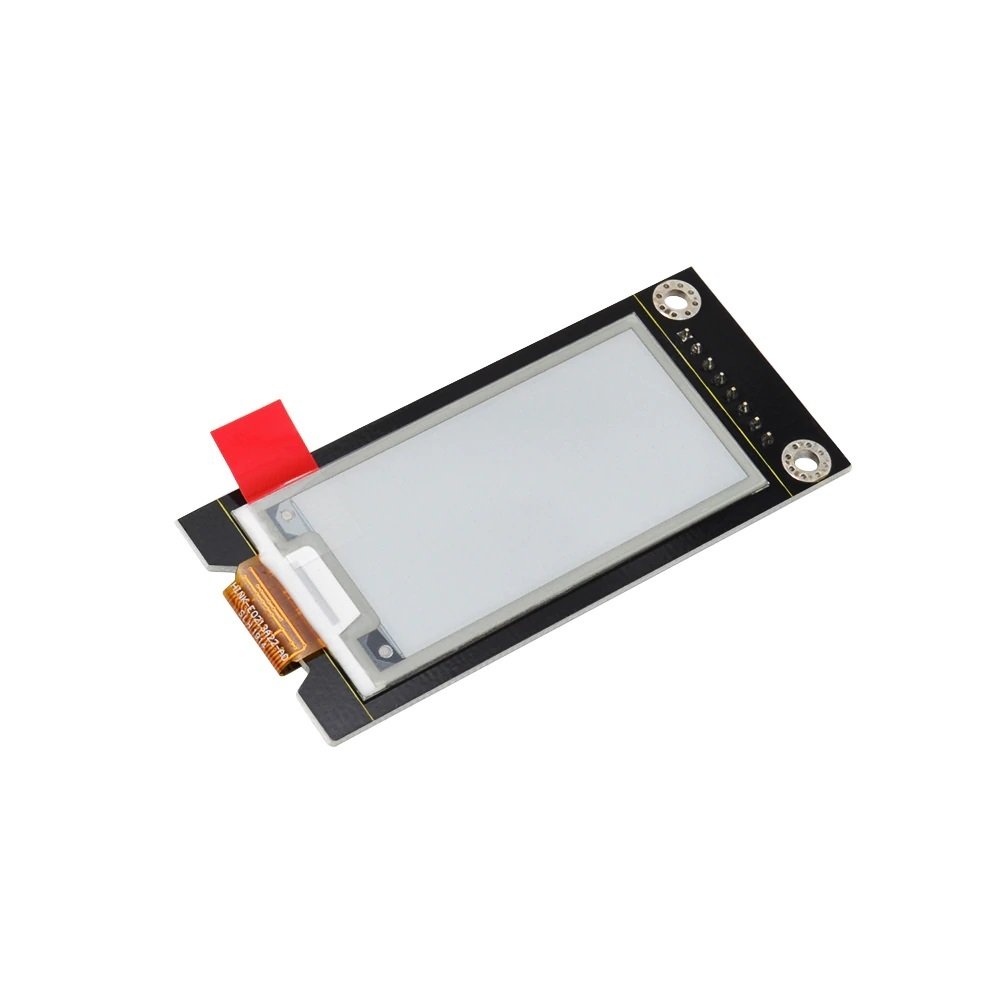

Modül, diğer cihazlara sabitlemesi kolay 3 mm çapında iki konumlandırma deliği ile birlikte gelir.
Size kolaylık sağlamak için, ekran modülünü ve arduino mikrodenetleyicisini kullanmak için ayrıntılı yöntemler de sunuyoruz.
Özel Not: Test ederken, IDE yazılımının 1.8.9 sürümünü kullanıyoruz; IDE'nin diğer sürümlerini kullanırsanız, kaynak kodu uyumsuz olabilir.
Modül, modeli SPI iletişimi yoluyla dinamik olarak görüntüler.
Arkada 2 adet sürgülü anahtar vardır. P1 kaydırma anahtarı, ekran parlaklığını ayarlamak içindir. "0.47" konumuna kaydırıldığında ekran daha parlak hale gelir; "3” konumuna kaydırıldığında ekran daha karanlıktır.
P2 DIP anahtarı, güç kaynağı voltajını ayarlamak için kullanılır. "5VIN" konumuna kaydırıldığında, güç kaynağı voltajı 5V; "3.3VIN" e kaydırıldığında, güç kaynağı voltajı 3.3V'tur.
Modül, diğer cihazlara sabitlemesi kolay 3 mm çapında iki konumlandırma deliği ile birlikte gelir.
Size kolaylık sağlamak için, ekran modülünü ve arduino mikrodenetleyicisini kullanmak için ayrıntılı yöntemler de sunuyoruz.
Özel Not: Test ederken, IDE yazılımının 1.8.9 sürümünü kullanıyoruz; IDE'nin diğer sürümlerini kullanırsanız, kaynak kodu uyumsuz olabilir.
Teknik Detaylar
- Çalışma gerilimi: DC 3.3 veya 5V (kaydırmalı anahtar kontrolü)
- Çalışma akımı: 100mA
- Maksimum güç: 0.8W
- Ekran rengi: siyah beyaz
- Ekran boyutu: 2,13 inç
- Ekran çözünürlüğü: 250 * 122
- Arayüz tipi: 2,54 mm aralıklı 8 pinli pin başlığı
- Çalışma sıcaklığı aralığı: -20 ℃ ila + 60 ℃
- Konumlandırma deliği boyutu: çap 3mm
- Boyutlar: 76.4 * 34.5mm
- Çevresel özellikler: ROHS

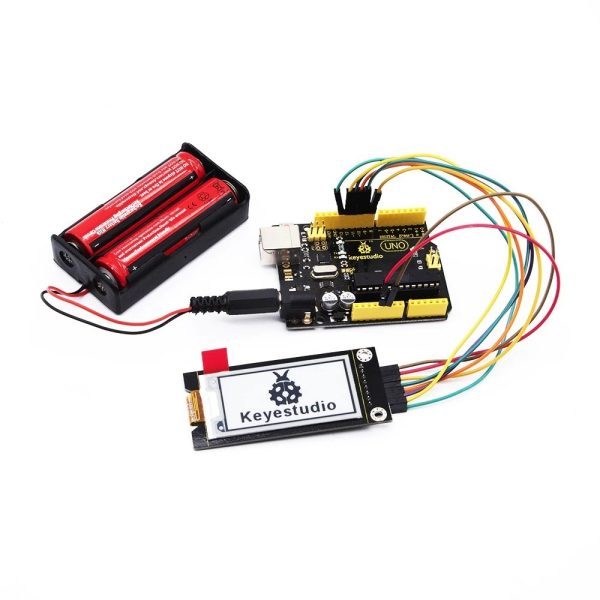

Bağlantı Diagramı
