Keyestudio EASY plug Çarpışma Sensörü

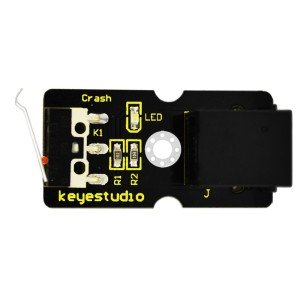

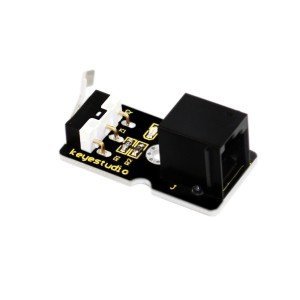

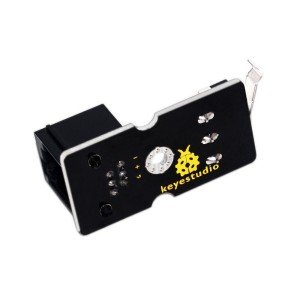

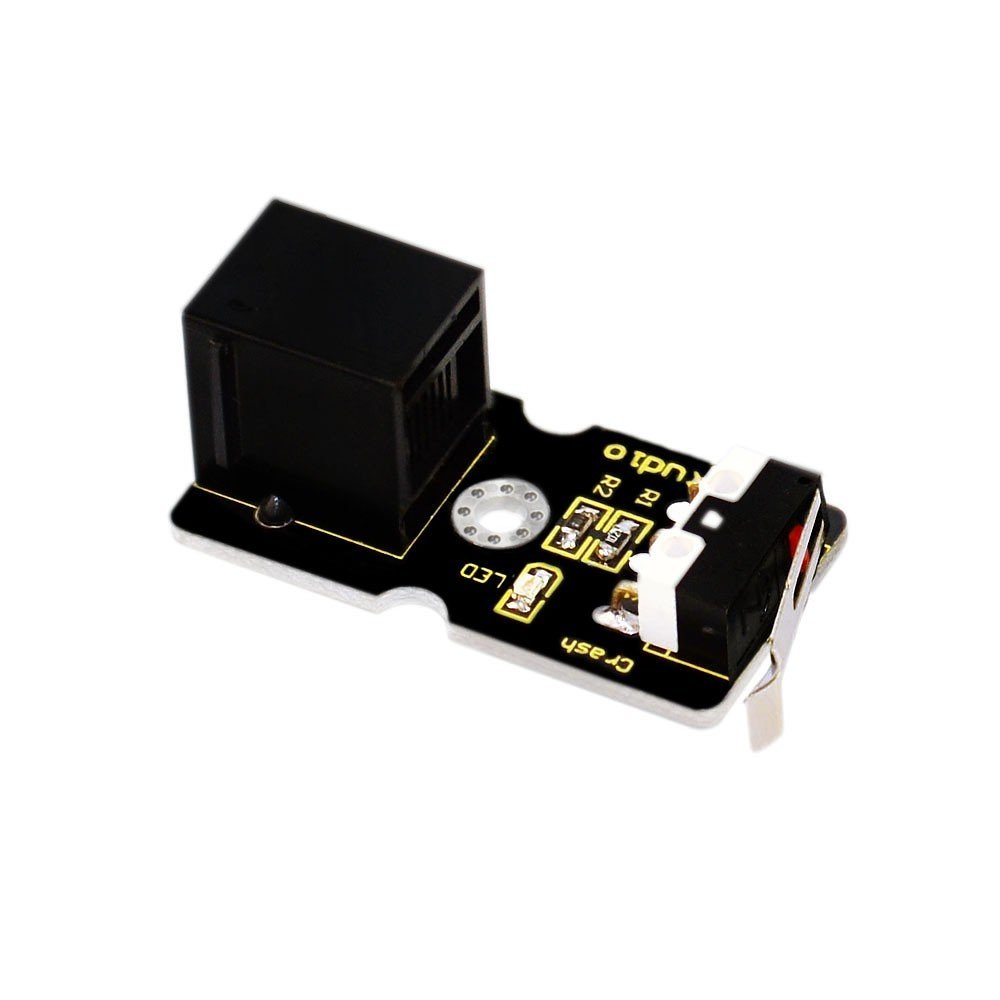

Tanıtım
Elektronik anahtar olarak da bilinen çarpışma sensörü, temel elektronik öğrenme için gerekli olan dijital açma-kapama giriş modülüdür. Programlayarak, ışık, ses cihazı, LCD ekranın anahtar seçim fonksiyonu vb. Üzerinde kontrol gerçekleştirebilir. Sensör kalkanına bağlamak için 3P sensör kablosu kullanarak, çarpışma algılama fonksiyonunu gerçekleştirmek için 4WD AL alaşımlı mobil robot platformuna monte edilebilir. Hem kullanışlı hem de verimlidir.
Not:
Çarpışma modülünü ve 13 numaralı arabirimdeki yerleşik LED'i kullanarak bir çarpışma flaşörü yapabilirsiniz. Çarpışma sensörü bir çarpışma sinyali algıladığında, anakart ve modül üzerindeki LED'ler aynı anda yanacaktır.
Not: Bu modülün EASY plug kontrol kartı ile birlikte kullanılması gerekir.
Özellikler
- Interface: Easy plug
Çarpışma modülünün kurulu olduğu yerde çarpışma olursa, modül düşük seviye sinyali verir; çarpışma yoksa, yüksek seviye sinyali verir.
Modül, bir araca sabitlemek için uygun M3 montaj deliğini saklar.
Anahtar gösterge ışığı ile, çarpışma varsa ışık yanar; çarpışma olmaz ise, ışık söner.
Boyut: 39 * 20mm
Ağırlık: 7g
Connection Diagram
Sample Code
int Led=13;// set pin for LED
int Shock=9// set pin for collision sensor
;int val;// set digital variable val
void setup()
{
pinMode(Led,OUTPUT);// set pin LED as output
pinMode(Shock,INPUT);// set collision sensor as input
}
void loop()
{
val=digitalRead(Shock);// read value on pin 9 and assign it to val
if(val==HIGH)// when collision sensor detects a signal, LED turns on.
{
digitalWrite(Led,LOW);
} else
{
digitalWrite(Led,HIGH);
}
}
Resources
https://drive.google.com/open?id=1z2R4aw7hkG3j4QieizAMB7aTZiNrDL1x
