Keyestudio Mega 2560 Plus / Arduino Mega 2560 REV3 ile Uyumlu
618,46 TL
Keyestudio Mega 2560 Plus / Arduino Mega 2560 REV3 ile Uyumlu

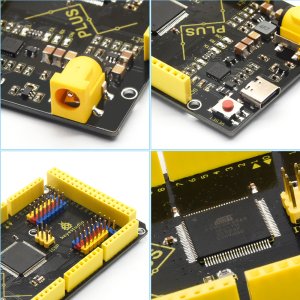

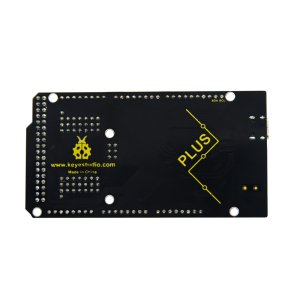

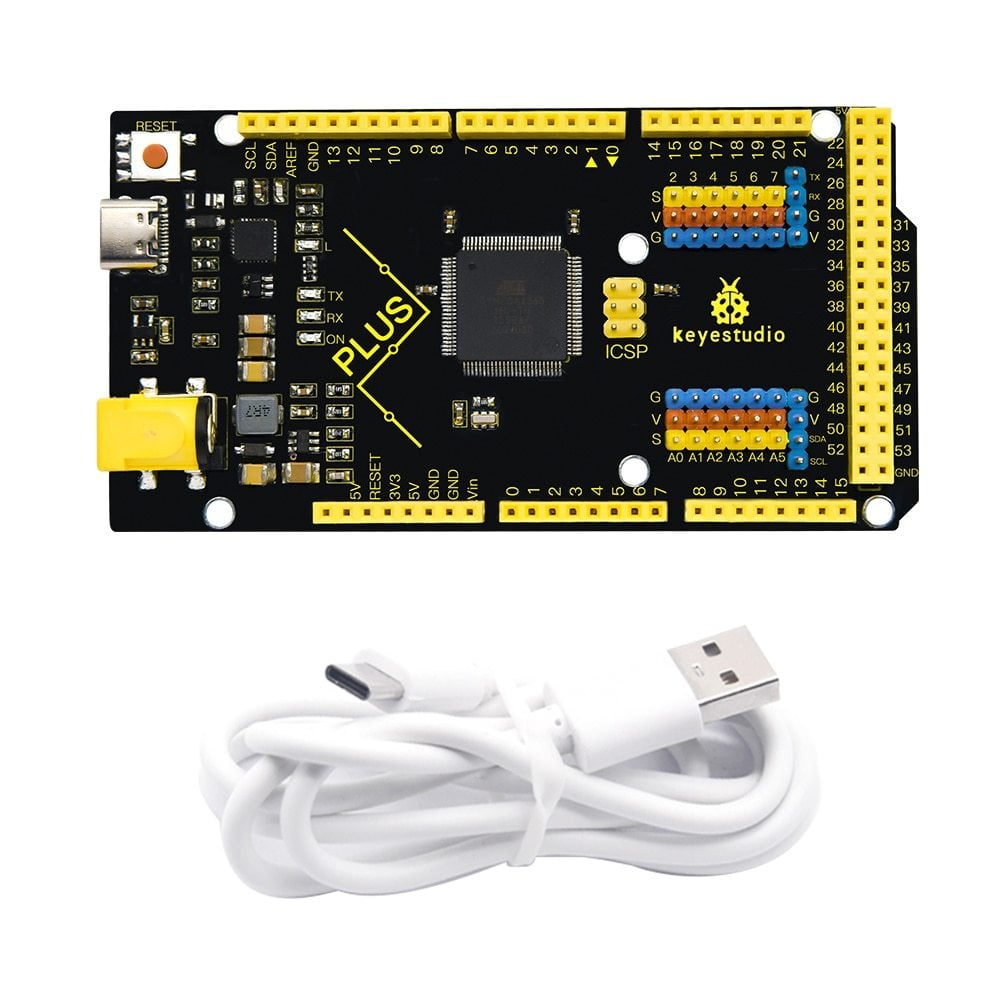

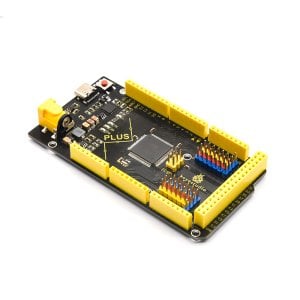

İşlemci çekirdeği ATMEGA2560-16AU olan KEYESTUIDO Mega 2560 plus Board, ARDUINO MEGA 2560 REV3 ile tam uyumludur.
USB'den TTL'ye çip, daha ekonomik ve kararlı CP2012'yi benimser.
Bu plus kart, 15 pini PWM çıkış olarak hizmet veren 54 kanallı dijital giriş ve çıkış portları, 16 analog giriş, 4 seri haberleşme portu, bir adet 16MHz kristal osilatör, 1 adet USB portu, 1 adet güç soketi, 1 adet ICSP arayüzü ve 1 sıfırlama düğmesi.
USB'den TTL'ye çip, daha ekonomik ve kararlı CP2012'yi benimser.
Bu plus kart, 15 pini PWM çıkış olarak hizmet veren 54 kanallı dijital giriş ve çıkış portları, 16 analog giriş, 4 seri haberleşme portu, bir adet 16MHz kristal osilatör, 1 adet USB portu, 1 adet güç soketi, 1 adet ICSP arayüzü ve 1 sıfırlama düğmesi.
Özellikler
• Mikrodenetleyici: ATMEGA2560-16AU
• USB'den TTL çipine: CP2102
• Çalışma Gerilimi: 5V
• Giriş Voltajı (önerilen): DC 7-12V
• Dijital I/O Pinleri: 54 (D0-D53)
• PWM Dijital I/O Pinleri：15(D2-D13 D44-D46)
• Analog Giriş Pinleri: 16(A0-A15)
• I/O Pin Başına DC Akımı: 20 mA
• 3.3V Pin için DC Akımı: 50 mA
• Flash Bellek: 256 KB, 8 KB'si önyükleyici tarafından kullanılır
• SRAM: 8KB
• EEPROM: 4 KB
• Saat Hızı: 16 MHz
• LED_BUILTIN:D13
• Mikrodenetleyici: ATMEGA2560-16AU
• USB'den TTL çipine: CP2102
• Çalışma Gerilimi: 5V
• Giriş Voltajı (önerilen): DC 7-12V
• Dijital I/O Pinleri: 54 (D0-D53)
• PWM Dijital I/O Pinleri：15(D2-D13 D44-D46)
• Analog Giriş Pinleri: 16(A0-A15)
• I/O Pin Başına DC Akımı: 20 mA
• 3.3V Pin için DC Akımı: 50 mA
• Flash Bellek: 256 KB, 8 KB'si önyükleyici tarafından kullanılır
• SRAM: 8KB
• EEPROM: 4 KB
• Saat Hızı: 16 MHz
• LED_BUILTIN:D13
Özel Arayüzler Açıklama
Seri iletişim arayüzü(4 kanal): Seri（D0 =RX0, D1 =TX0）, Seri1（D19, RX1, D18, TX1)
Seri2 （D17 RX2'dir, D16 TX2）'ye eşittir, Seri3（D15 RX3'tür, D14 TX3'tür), D0 ve D1 ATMEGA16U2-MU'ya bağlıdır
PWM bağlantı noktası（Darbe genişlik modülasyonu): D2-D13 ve D44-D46
Harici kesme pinleri：D2（interrupt 0), D3(interrupt 1), D21（interrupt 2), D20 (interrupt 3), D19(interrupt 4）ve D18（interrupt 5）
SPI iletişim arayüzü：D53, SS'nin kısaltmasıdır, D51, MOSI'dir, D50, MISO'dur, D52, SCK'ye eşittir
IIC iletişim arayüzü：D20, SDA'yı temsil eder, D21, SCL'dir
Seri iletişim arayüzü(4 kanal): Seri（D0 =RX0, D1 =TX0）, Seri1（D19, RX1, D18, TX1)
Seri2 （D17 RX2'dir, D16 TX2）'ye eşittir, Seri3（D15 RX3'tür, D14 TX3'tür), D0 ve D1 ATMEGA16U2-MU'ya bağlıdır
PWM bağlantı noktası（Darbe genişlik modülasyonu): D2-D13 ve D44-D46
Harici kesme pinleri：D2（interrupt 0), D3(interrupt 1), D21（interrupt 2), D20 (interrupt 3), D19(interrupt 4）ve D18（interrupt 5）
SPI iletişim arayüzü：D53, SS'nin kısaltmasıdır, D51, MOSI'dir, D50, MISO'dur, D52, SCK'ye eşittir
IIC iletişim arayüzü：D20, SDA'yı temsil eder, D21, SCL'dir
