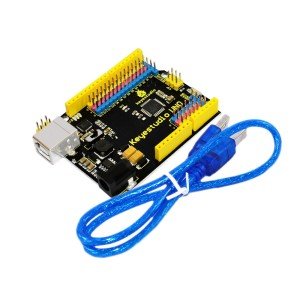

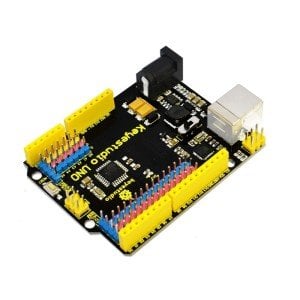

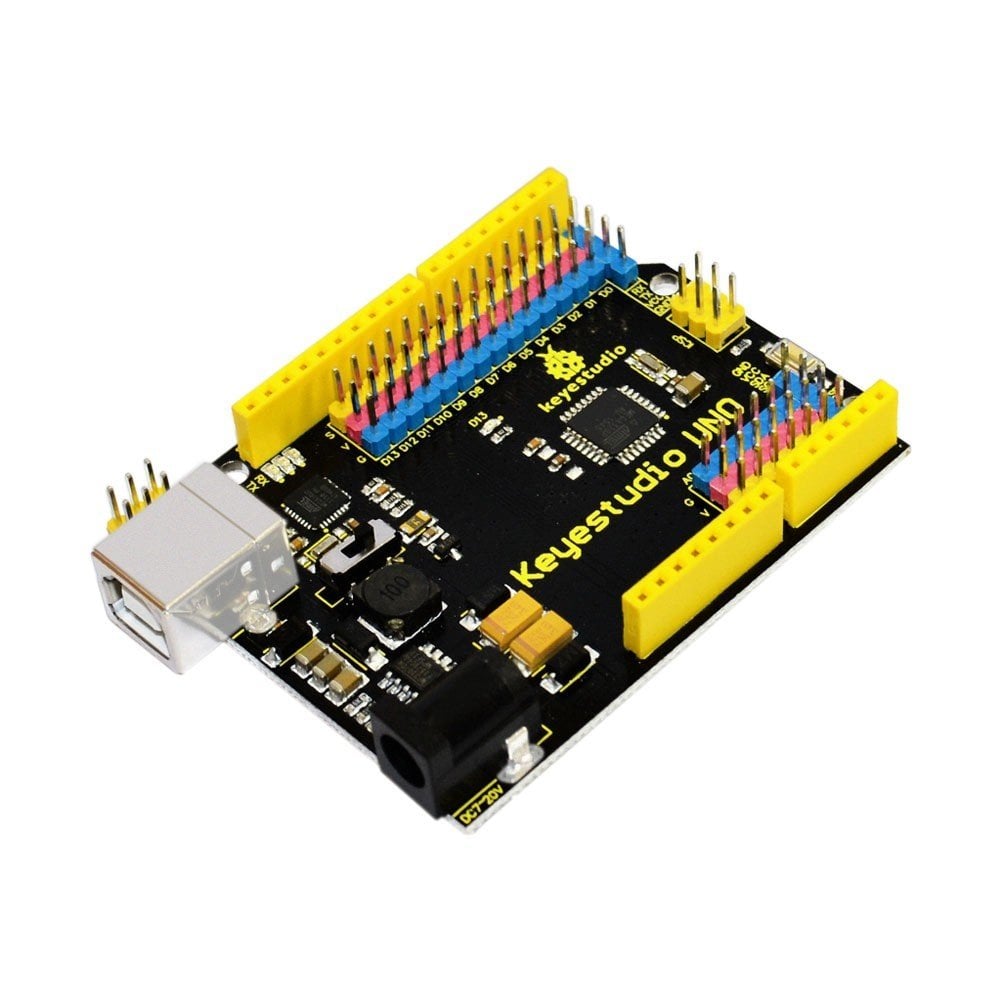

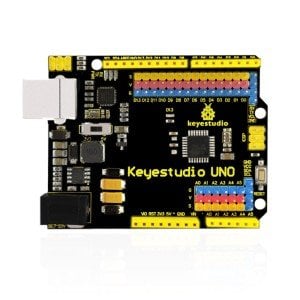

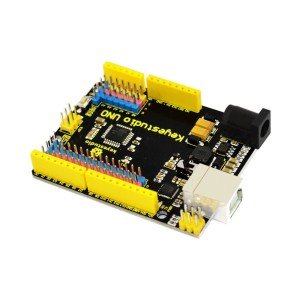

Keyestudio UNO R3 - Resmi Yükseltilmiş Sürüm
Tanıtım
PIN başlıklı keyestudio UNO, keyestudio UNO R3 BOARD ile aynı temel fonksiyonlara sahiptir. ATMEGA328P (-PU) ile aynı işleve sahip, ARDUINO UNO REV3 ile tamamen uyumlu olan ATMEGA328P-AU tabanlı bir mikroişlemci kartıdır.
14 dijital giriş/çıkış (I/O) pini (6 tanesi PWM çıkış olarak kullanılabilir), 6 analog giriş, 16 MHz kristal osilatör, bir USB bağlantısı, bir güç girişi, 2 ICSP başlığı ve bir sıfırlama (reset) butonuna sahiptir.
PIN başlıklı bu UNO, keyestudio UNO R3 anakartı temelinde alarak iyileştirme sağlar.
Tüm dijital ve analog pinleri 3 PIN başlığı (G, V, S) olarak düzenler.
S pinleri, 14 dijital pine ve 6 analog pin'e karşılık gelir. G pimleri topraklama, V pimleri ise VCC (collector collector Voltage) bağlantısı içindir. VCC voltajını 5V veya 3.3V için bir sürgülü anahtar üzerinden kontrol edebilirsiniz.
5V'a ayarlandığında, seri iletişim portundaki ve pinlerdeki voltaj seviyesi 5V olur. 3.3V'a ayarlandığında, seri iletişim portundaki ve pinlerdeki voltaj seviyesi 5V olur.
Ayrıca, seri iletişim ve IIC iletişimi için iki 4PIN başlığını da düzenler. Böylece harici sensörleri ve modülleri bağlamak daha kolaydır.
Normal Keyestudio UNO R3 denetleyicideki voltaj regülatör yongası NSP1117'dir. Harici güç bağlantısı için çıkış 5V, sürülen akım 1A'dir.
Ancak bu Pin başlıklı keyestudio UNO için voltaj regülatörü yongası MP2307DN'dir. Harici güç bağlantısı için çıkış 5V, sürülen akım 2A'dir.
Mikrodenetleyiciyi desteklemek için gereken her şeyi içerir; başlamak için USB kablosuyla bir bilgisayara bağlayın veya bir AC-DC adaptörü veya pille çalıştırın.
Teknik Özellikler
- Mikrodenetleyici ATmega328P-AU
- Çalışma gerilimi 5V
- Giriş Voltajı (önerilir) DC 7-12V
- Dijital I/O Pinleri 14 (D0-D13)
- PWM Dijital I/O Pinleri 6 (D3, D5, D6, D9, D10, D11)
- Analog Giriş Pinleri 6 (A0-A5)
- I/O Pin başına DC Akım 20 mA
- 3.3V Pin için DC Akım 50 mA
- Flash Bellek 32 KB (ATmega328) ve bunun 0,5 KB'si bootloader tarafından kullanılıyor
- SRAM 2 KB
- EEPROM 1 KB
- Saat Hızı 16 MHz
- LED_BUILTIN D13
Ebatlar
Elemanlar ve Arayüzler
Denetleyicinin her bir elemanının ve arayüzünün neler yaptığını gösteren bir şema:
 |
ICSP Başlığı
ICSP, MOSI, MISO, SCK, RESET, VCC ve GND'den oluşan bir Arduino mikro program başlığı olan AVR'dir. Genellikle SPI (seri çevresel arayüz) olarak adlandırılır ve çıktının bir "uzantısı" olarak kabul edilebilir. Aslında, çıkış aygıtlarını SPI veri yolu ana bilgisayarının altına yerleştirin. |
 |
Seri İletişim Pini
Seri iletişime bağlanır. 4 Pin (GND, VCC (kaydırma anahtarıyla kontrol edilen 3.3V veya 5V), RX, TX) |
 |
Toprak
Toprak pinleri |
 |
V (VCC) Pinleri
Harici sensörleri ve modüllere güç sağlar. Sürgülü anahtar ile 3.3V veya 5V voltajı seçin. |
 |
Dijital I/O (giriş/çıkışlar)
D0 - D13 etiketli 14 dijital giriş/çıkış pinine sahiptir (bunlardan 6'sı PWM çıkışı olarak kullanılabilir). Bu pinler, mantıksal değeri (0 veya 1) okumak için dijital giriş pini olarak yapılandırılabilir. Veya LED, röle vb. Gibi farklı modülleri çalıştırmak için dijital çıkış pini olarak kullanılır. PWM oluşturmak için D3, D5, D6, D9, D10 ve D11 pimleri kullanılabilir. |
 |
Analog Referans
Analog referans içindir. Bazen, analog giriş pinlerinin üst limiti olarak harici bir referans voltaj (0-5V) ayarlamak için kullanılır. |
 |
SDA
IIC iletişim pini |
 |
SCL
IIC iletişim pini |
 |
ICSP Başlığı
ICSP; MOSI, MISO, SCK, RESET, VCC ve GND'den oluşan ve AVR denilen bir Arduino mikro-program başlığıdır. ATMEGA 16U2-MU'ya bağlanır. PC bağlantısında firmware ATMEGA 16U2-MU olarak programlanır. |
 |
Mikrodenetleyici
Her kontrol kartının kendi mikrodenetleyicisi vardır. Kartınızın beyni olarak kabul edebilirsiniz. |
 |
D13 LED
Kart üzerinde dijital pin 13 tarafından kontrol edilen dahili bir LED vardır. Pin YÜKSEK değer olduğunda LED yanar, DÜŞÜK olduğunda söner. |
 |
TX LED
Kart üzerinde şu etiketi bulabilirsiniz: TX (gönderim) |
 |
RX LED
Kart üzerinde şu etiketi bulabilirsiniz: RX (alma) |
 |
Power LED / Güç LED'i
LED yanıyorsa, devre kartınızın düzgün şekilde açık olduğu anlamına gelir. Aksi halde LED söner. |
 |
USB Connection / USB Bağlantısı
Karta USB bağlantısıyla güç verebilirsiniz. Veya programı karta USB portu üzerinden yükleyebilirsiniz. |
 |
ATMEGA 16U2-MU
USB -> seri çipi, USB sinyalini seri port sinyaline dönüştürebilir. |
 |
Slide Switch / Sürgü Anahtar
V (VCC) pini voltajını 3.3V veya 5V'a ayarlamak için anahtarı kaydırabilirsiniz. |
 |
Voltage Regulator / Voltaj Düzenleyici
UNO karta sağlanan voltajı kontrol etmek, işlemci ve diğer bileşenler tarafından kullanılan DC voltajını sabitlemek içindir. |
 |
DC Power Jack / DC Güç Girişi
Karta, DC güç girişi ile harici bir DC7-12V güç beslemesi sağlanabilir. |
 |
IOREF
Mikrodenetleyicilerin çalışma voltajını yapılandırmak için kullanılır. |
 |
Sıfırlama Başlığı
Kartı sıfırlamak için bu başlığı harici bir düğmeye bağlayabilirsiniz. İşlevi, sıfırlama (Reset) düğmesiyle aynıdır. |
 |
Pin 3V3 Çıkışı
3.3V voltaj çıkışı sağlar. |
 |
Pin 5V Çıkışı
5V voltaj çıkışı sağlar. |
 |
V in
Bu pin üzerinden karta DC 7-12V harici voltaj girişi sağlayabilirsiniz. |
 |
Analog Pins / Analog Pinler
UNO kart, A0 ile A5 arasında etiketlenmiş 6 analog girişe sahiptir. |
 |
IIC Communication Pin / IIC İletişim Pimi
IIC iletişimine bağlanır. |
 |
RESET Button / Reset butonu
Programı başlangıçtaki durumuna getirmek için kartınızı reset butonuyla sıfırlayabilirsiniz. |
Bazı Pinlerin Özel Fonksiyonları
- Seri iletişim: 0 (RX) ve 1 (TX) dijital pinleri
- PWM Arayüzleri (Sinyal-Genişliği Modülasyonu): D3, D5, D6, D9, D10, D11
- Harici Kesintiler: D2 (kesme 0) ve D3 (kesme 1). Bu pinler düşük bir değerde bir kesme, yükselen veya düşen bir kenar veya değerdeki bir değişikliği tetiklemek için yapılandırılabilir.
- SPI iletişimi: D10 (SS), D11 (MOSI), D12 (MISO), D13 (SCK). Bu pinler, SPI kütüphanesini kullanarak SPI iletişimini destekler.
- IIC iletişimi: A4 (SDA); A5 (SCL)
