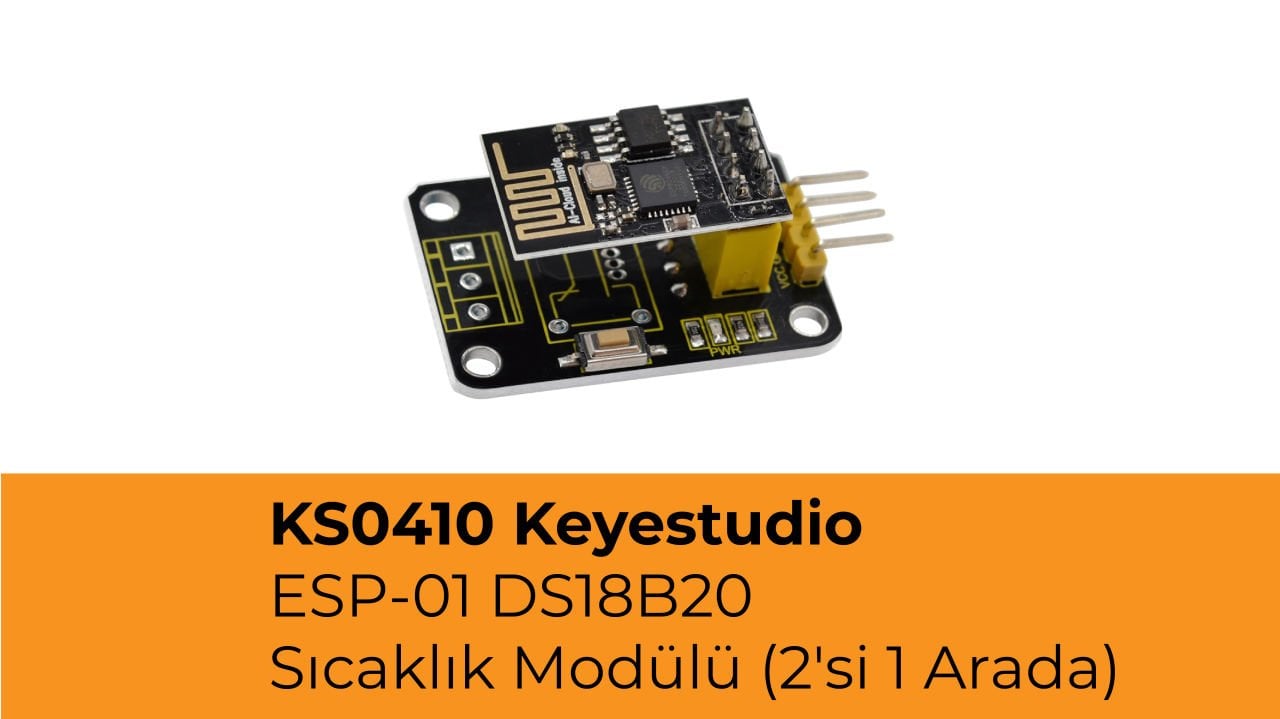

KS0410 Keyestudio ESP-01 DS18B20 Sıcaklık Modülü (2'si 1 Arada)
Kablosuz kontrol için bu ESP-01 DS18B20 Sıcaklık modülünü özel olarak tasarladık. DS18B20 Sıcaklık modülü, kablosuz ağa erişebilen bir ESP8266-01 Wifi modülü ile donatılmıştır.
DS18B20 modülü tarafından ölçülen sıcaklık verilerine göre diğer cihazları uzaktan kontrol edebilirsiniz.
| modda çalışma:3 |
Softap mode:
| softAP SSID: KeyesWifi_A ; password: KeyesWifi softAP IP: 192.168.2.1 softAP_server IP: 192.168.2.1 |
Station mode:
| Station SSID: KeyesWifi_S ; password: KeyesWifi Station IP: automatic router assignment Station_server IP: Router automatically assigns port:8080 |
Çalışma voltajı: DC 3V--3.3V
Ana kontrol çipi: ESP8266-01
Düğme işlevi: sıfırlama düğmesi
Ölçüm aralığı: 55℃ ila + 125℃
Boyutlar: 42mm*24mm*21mm
Ağırlık: 4.9g
Paket İçeriği
Keyestudio DS18B20 Sıcaklık Modülü x 1
ESP8266-01 Wifi modülü x 1
Yöntemleri Kullan
1. Yazılım Yüklü
ESP8266-01 WIFI modülündeki yazılım yüklüdür. Ve yazılımı kendiniz de yeniden yükleyebilirsiniz.
Programlama yöntemi aşağıdaki gibidir:
① ESP8266 WIFI modülünü keyestudio USB'den ESP-01S Wifi Shiled'na takın ve Shield düğmesine Uart İndirme ucuna basın. Ardından bunları doğrudan bilgisayarınızın USB bağlantı noktasına bağlayabilirsiniz.
Aşağıdaki arayüz penceresini göreceksiniz.
SPIDDownload için ilgili dosyayı açın. Aşağıda gösterildiği gibi.
İndirmeye başlamak için tıkladıktan sonra, arayüz aşağıda gösterildiği gibidir.
Station_server IP'si yönlendirici tarafından otomatik olarak atandığından, IP'yi seri porttan okumanız gerekir. Örneğin:
① Ev Wifi'sinin SSID'sini şu şekilde ayarlayın: KeyesWifi_S ve şifre KeyesWifi
(burada not kendi ev wifi'nizi ayarlamalıdır)
② Keyestudio USB'yi ESP-01S Wifi kalkanına doğrudan bilgisayarınızın USB bağlantı noktasına bağlayın. Ardından, kalkanın düğmesini Flash Boot tarafına itin.
PUTTY yazılımının simgesine çift tıklayın, aşağıdaki arayüz penceresini açın.
Aç'ı tıkladıktan sonra, ESP8266 WIFI modülünü keyestudio USB to ESP-01S Wifi shield'e takın.
Not, önce Aç'ı tıklatmalı, ardından ESP8266 WIFI modülünü keyestudio USB'den ESP-01S Wifi kalkanına takmalıdır. Yoksa geçersizdir.
④ PUTTY terminali aşağıda gösterilen mesajı yazdıracaktır. IP okuma başarılı!
Şekilden, IP adınızı hatırlayın, işte 192.168.3.13
⑤ Bilgisayar ve ev wifi aynı LAN'da ve ağ kesimi aynı. Bilgisayarınızı ev WiFi'nize bağlayın. Örneğin, burada kullandığımız: SSID: KeyesWifi_S ; Password: KeyesWifi
⑥ ESP8266-01 WIFI modülünü DS18B20 Sıcaklık modülüne takın ve 3.3V güç kaynağına erişin.
⑦ Aşağıda gösterildiği gibi ağ hata ayıklama yardımcısı yazılımını açın.
⑧ PIN02=DS18B20 gönder, mevcut ortamın sıcaklık verilerini yazdırın.
İlk seferde test edilen verilerin doğru olmayabileceğini unutmayın; ikinci seferden sonra doğru olur.
İstasyon modu işlemi için test tamamlanmıştır!
3.Softap Mode Operation
① Bilgisayar ve ev wifi aynı LAN'da ve ağ kesimi aynı. Wifi modülünün otomatik olarak bağlanmasını önlemek için ev wifi adınızı değiştirin.
② Bilgisayarınızı ev WiFi'nize bağlayın. Örneğin, burada kullandığımız: SSID: KeyesWifi_A ; Password: KeyesWifi
③ ESP8266-01 WIFI modülünü DS18B20 Sıcaklık modülüne takıp 3.3V güç kaynağına erişin ve 20 saniye bekleyin.
④ Ağ hata ayıklama yardımcısı yazılımını aşağıda gösterildiği gibi açın.
⑤ PIN02=DS18B20 gönder, mevcut ortamın sıcaklık verilerini yazdırın.
İlk seferde test edilen verilerin doğru olmayabileceğini unutmayın; ikinci seferden sonra doğru olur.
Softap modu işlemi için test tamamlandı!
