Keyestudio 0.96 '' OLED Modülü / 128X64 Mavi LCD LED Ekran Modülü / Arduino için IIC Seri

Tanıtım

OLED, organik ışık yayan diyotun kısaltmasıdır. Mikroskobik seviyede bir OLED ekran, enerji yaydıklarında yanan organik LED'lerin bir matrisidir. Eski LCD (Likit Kristal Ekran) teknolojisi ışığın geçme veya geçmeme şeklini değiştirmek için elektronik kontrollü polarizörler kullanır. Bu, altındaki tüm ekranı aydınlatan harici bir arka ışık gerektirir. Bu çok fazla enerji kullanır, çünkü ekran açıkken tüm pikseller için yeterli ışık sağlanmalıdır. Yeni OLED teknolojisi yalnızca piksel başına elektrik kullanır. Her piksel kendi ışığını oluşturduğundan, yalnızca açık olan pikseller elektrik kullanır. Bu OLED teknolojisini çok verimli kılar; ayrıca, bu tür OLED'lerin inşa edilme şekli, LCD'ye kıyasla çok ince olmalarını sağlar.

Özellikler

• Besleme Gerilimi: 3.3V to 5V
       Piksel Sayısı ： 128 × 64
       Renk Derinliği ： mavi
       İletişim yolu: IIC

Bağlantı Şeması

Örnek Kod

#include
#include
#include
#include

#define OLED_RESET 4
Adafruit_SSD1306 display(OLED_RESET);

void setup() {

// by default, we'll generate the high voltage from the 3.3v line internally! (neat!)
display.begin(SSD1306_SWITCHCAPVCC, 0x3C); // initialize with the I2C addr 0x3D (for the 128x64)
// init done

// Show image buffer on the display hardware.
// Since the buffer is intialized with an Adafruit splashscreen
// internally, this will display the splashscreen.
display.display();
delay(2000);

// Clear the buffer.
display.clearDisplay();
}

void loop() {

display.clearDisplay();
display.setTextSize(1);
display.setTextColor(WHITE);
display.setCursor(0,0);
display.println("Hello,world!");
display.println("Hello,keyestudio!");
display.setTextSize(2);
display.println("Hello!");
display.println("keyes!");
display.println("keyestudio");
display.display();
delay(250);
}

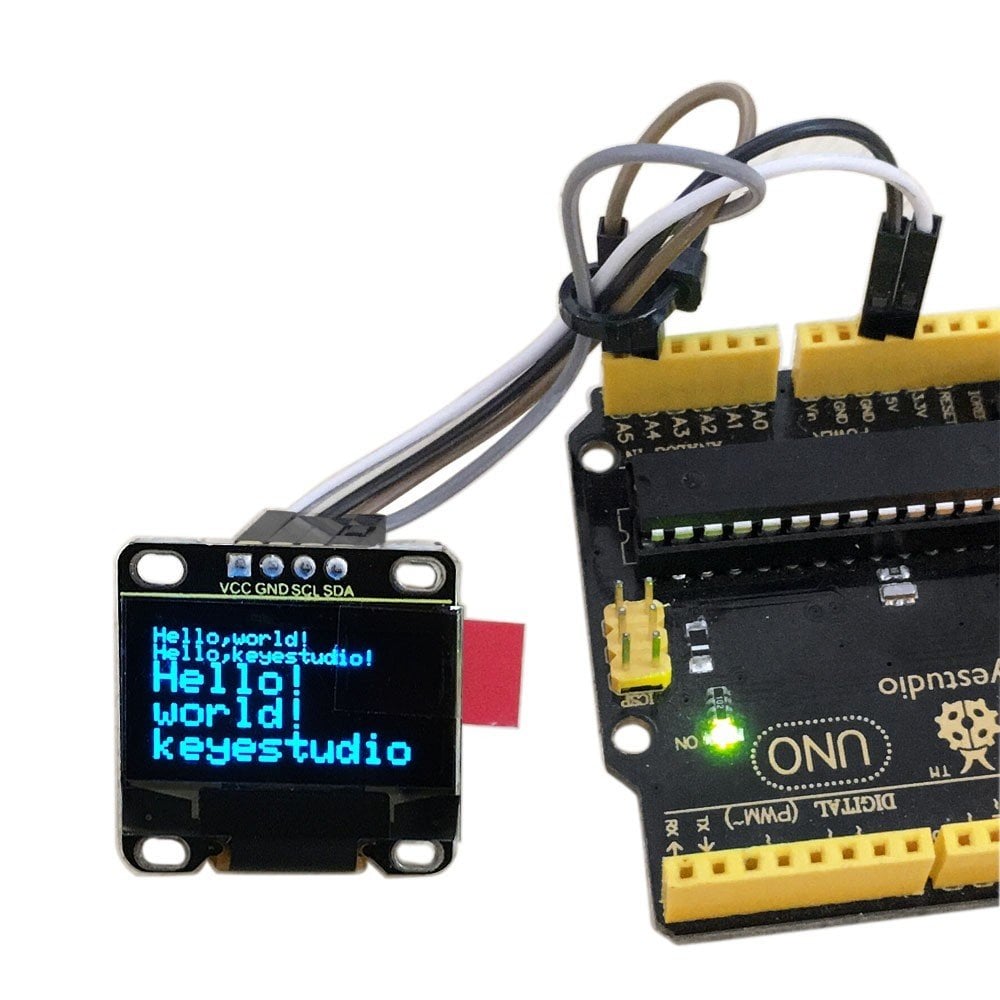

Sonuç

Yukarıdaki şema gibi kablolama ve güç açıldıktan sonra kodu yakma, OLED ekranı aşağıda gösterilen grafik gibi olacaktır.

Kaynak

PDF File:
https://drive.google.com/open?id=1ksYXWqnel7kQjDK1c9mCSRpW6FphaOay

OLED Ekran Modülünün Dört Kitaplığı:
https://drive.google.com/open?id=1VneczfQemtHSrRf4cDYMrZlclz55CR7l

VIDEO:
