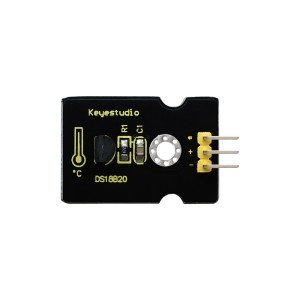

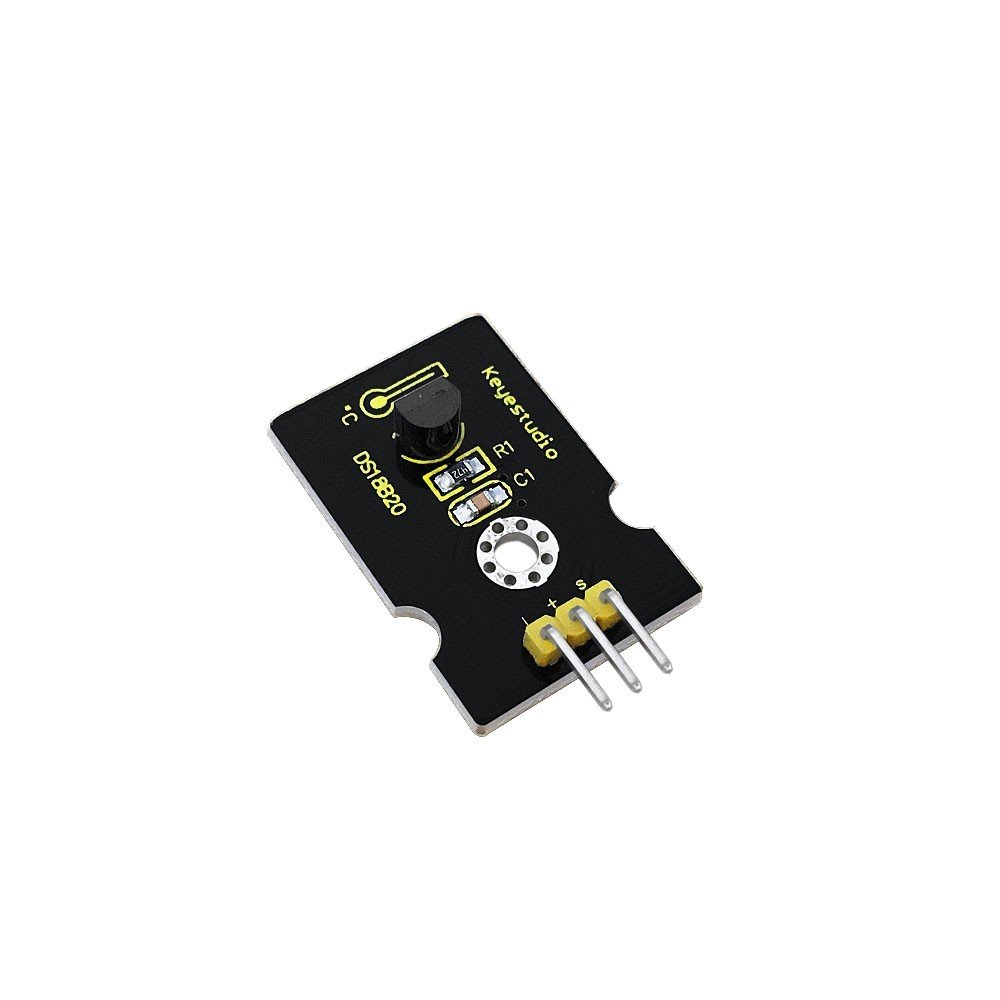

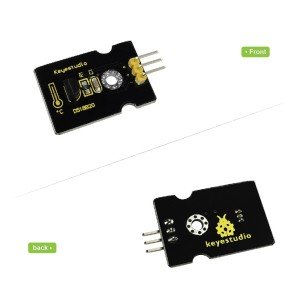

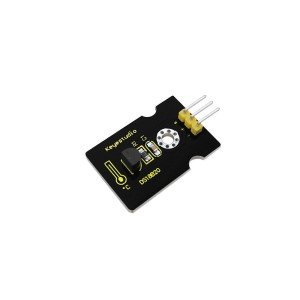

Keyestudio 18B20 Sıcaklık Sensörü

18B20 Sıcaklık Sensörü

Tanıtım

DS18B20, dijital bir sıcaklık sensörüdür. Çevresel sıcaklık test ölçümleri için kullanılabilir. Sıcaklık aralığı -55 ve +125 ℃ , doğal sıcaklık 0,5 ℃ 'dir. Aynı zamanda çok noktalı ölçüm ağını da destekler. Çok noktalı sıcaklık ölçümü için üç DS18B20 sensör üç hatta dağıtılabilir. 9-12 bit seri çıkışa sahiptir.

Özellikler

• Besleme Gerilimi: 3.3V ila 5V
• Sıcaklık aralığı: -55 ° C ~ +125 ° C
• Arayüz: Dijital
• Ebat: 30*20mm

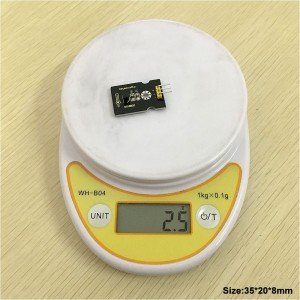

• Ağırlık: 3g

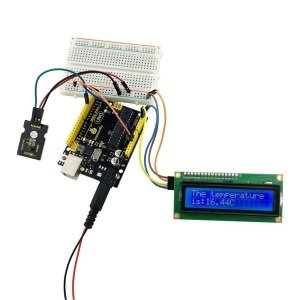

Bağlantı Şeması

Örnek Kod

OneWire Library Download: http://www.pjrc.com/teensy/arduino_libraries/OneWire.zip

#include
 int DS18S20_Pin = 2; //DS18S20 Signal pin on digital pin 2
 //Temperature chip i/o
OneWire ds(DS18S20_Pin);  // on digital pin 2
 void setup(void) {
  Serial.begin(9600);
}
 void loop(void) {
  float temperature = getTemp();
  Serial.println(temperature);

  delay(100); //to slow down the output so it is easier to read

}

float getTemp(){
  //returns the temperature from one DS18S20 in DEG Celsius

  byte data[12];
  byte addr[8];


  if (!ds.search(addr)) {

      //no more sensors on chain, reset search
      ds.reset_search();
      return -1000;
  }

  if ( OneWire::crc8( addr, 7)!= addr[7]) {
      Serial.println("CRC is not valid!");
      return -1000;
  }

  if ( addr[0]!= 0x10 && addr[0]!= 0x28) {
      Serial.print("Device is not recognized");
      return -1000;
  }

  ds.reset();
  ds.select(addr);
  ds.write(0x44,1); // start conversion, with parasite power on at the end

  byte present = ds.reset();
  ds.select(addr);
  ds.write(0xBE); // Read Scratchpad


  for (int i = 0; i < 9; i++) { // we need 9 bytes
    data[i] = ds.read();
  }
  ds.reset_search();

  byte MSB = data[1];
  byte LSB = data[0];

  float tempRead = ((MSB << 8) | LSB); //using two's compliment
  float TemperatureSum = tempRead / 16;

  return TemperatureSum;
}

Kaynaklar

Video

PDF

https://drive.google.com/open?id=1ucy2n_wiamR_-lxg894WhyCj5Xr1bjVL

Kütüphane

https://drive.google.com/open?id=1WGOc-cQYzeMWHGnNjJWSM6tv6Dief0UD
