Keyestudio 3D MKS Gen V1.4 Yazıcı Anakart Kontrol Kartı

1. Keyestudio 3D MKS Gen V1.4 Yazıcı Anakart Kontrol Kartı
2. Giriş
3. Özellikleri
4. Arayüz Açıklaması
5. Yöntemi Kullanma
   1. Diver Yazılımını Yükleyin
   2. Geliştirme ortamı yazılım IDE'sini yükleyin
   3. Ana Kart için Ürün Yazılımı Yükleme
   4. Dilimleyici Yazılım Repetier-Host Kurulumu
6. Dilimleme Yazılımının Uygulanması
7. Kaynaklar

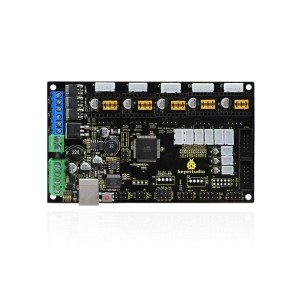

Keyestudio 3D MKS Gen V1.4 yazıcı anakart kontrol kartı, RAMPS 1.4 ve Arduino Mega 2560 kartının varlık çözümünü harika bir tek kartta birleştirir ve geliştirir. Keyestudio 3D MKS Gen V1.4 yazıcı anakart kontrol kartı Reprap 3D yazıcınız için en uygun 3D yazıcı denetleyici çözümüdür.

• Ramps 1.4 kombinasyonunun karmaşık arayüzlerini ve kırık problemini çözmek için 2560 ve rampaları 1.4'ü bir panoya entegre edin.

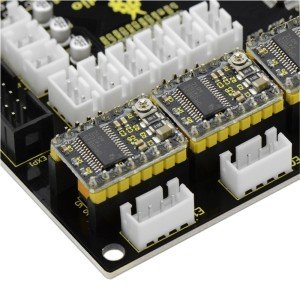

• Değiştirilebilir motor sürücü, 4988 sürücü ve 8825 sürücüyü destekler.
• Yüksek kaliteli 4 katmanlı tahta kullanan ve özellikle termal optimizasyon ile ilgilenen devre kartı; rampalar 2 katmanlı bir levhadır.
• Daha iyi ısı dağılımı ile yüksek kaliteli MOSFET tüpü kullanma.
• 12V-24V güç girişini desteklemek için özel bir güç yongası kullanarak, çip ısıtmasına dönüştürülen Rampa voltajı problemini çözmek için.
• 24V girişini kabul etmek için, sıcak yatak akımı aynı sistem gücü altında 1/4'e düşürülebilir, sıcak yatak MOS tüpünün ısıtma problemini etkili bir şekilde çözebilir.
• Bellenim açık kaynaklı bellenim Marlin'i ve yapılandırmasını kullanabilir  Rampalar 1.4 ile doğrudan değiştirilebilen rampalar 1.4 ile tamamen aynıdır.
• Rampa 1.4.2004LCD kontrol kartına ve 12864LCD kontrol kartına doğrudan bağlanabilir.
• Motor darbe ve yön çıkış portunu bir kenara koyun, harici yüksek akım bağlamak için harici yüksek akım kolaylaştırmak (böyle 2A, 5A gibi) motor sürücü devresi.
• Ramps1.4 üzerinde üç 5V çıkış, üç 12V çıkış arayüzü sağlayan Servos, AUX-1, AUX-2 arayüzlerini ayırın.
• Bu kart, MKS Gen V1.2 kartının bir yükseltme parçasıdır ve güç koruma performansı ve USB iletişim kararlılığı.

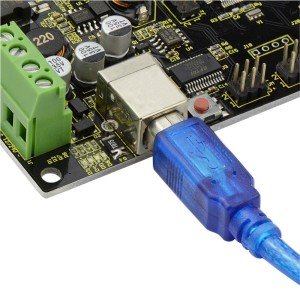

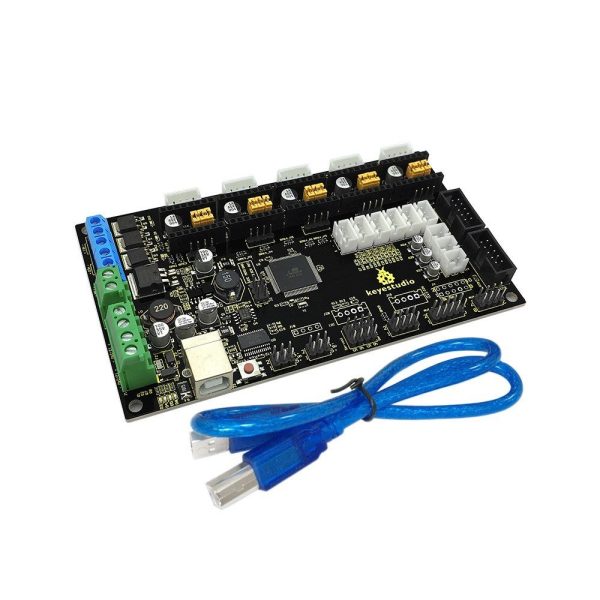

MKS BaseV1.4 3D Yazıcı Denetleyici Kartı USB Kablosu

• Ana kartı bilgisayara bağlayın ve ardından "Aygıt Yönetimi" ne girmek için "Bilgisayar" ı sağ tıklatın.

• "USB Seri Bağlantı Noktası" görünerek "Diğer aygıtlar" ı çift tıklayın.

• Ardından, sürücü yazılımını yüklemek için "USB Seri Port" u sağ tıklayın ve "Sürücü Yazılımını Güncelle" yi seçin.

• Bundan sonra, dosyayı bulmak için "Sürücü yazılımı için bilgisayarıma gözat" ı seçin.

• Sürücü yazılımını aramak için göz atın.

• Sürücü yazılımınız güncellendikten sonra işlemi tamamlamak için "Kapat" ı tıklayın.

• Son olarak, kurulum tamamlandı ve "Aygıt Yöneticisi" nde "Bağlantı Noktaları" nı çift tıklayın, "USB Seri Bağlantı Noktası" nı görebilirsiniz.

• Başlamak için arduino-1.5.6-r2-windows'a çift tıklayın.
• Lisans sözleşmesini kabul etmek için "Kabul Ediyorum" u seçin.

• Kurulacak bileşenleri seçin ve "İleri" ye tıklayın.

• "Gözat" a tıklayın ve başka bir klasör seçin Yüklemeyi başlatmak için "Yükle" ye tıklayın.

• Son olarak, bitirmek için birkaç dakika bekleyin.

• Önce Arduino IDE'yi kapatmalı ve sonra üçünü yerleştirmelisiniz. kütüphaneleri LiquidCrystal, SPI ve U8glib Marlin_Marlin_v1 ›ArduinoAddons› Arduino_1.x.x ›Kütüphaneler Arduino / kütüphaneler.

• Bu klasörü Marlin_Marlin_RAMPS_2004_Ver1 girin, çift tıklayın Marlin_Marlin_RAMPS_2004_Ver1.ino bu dosyayı, son olarak "Araçlar" ı tıklayın. "Board" ve "Port" u ayarlayın.

• Doğruladıktan sonra kod yazın.

• Yükleme tamamlandı.

• Ürün yazılımını yükledikten sonra LCD'de aşağıda gösterildiği gibi bazı parametreler görüntülenir:

• İlk olarak, bu uygulamayı çalıştırın




• Devam etmek için "İleri" yi tıklayın.

• "Sözleşmeyi kabul ediyorum" seçeneğini işaretleyin ve devam etmek için "İleri" düğmesini tıklayın.

• Hedef konumu seçin ve devam etmek için "İleri" yi tıklayın.

• Yüklenmesi gereken bileşenleri kontrol edin ve devam etmek için "İleri" düğmesine tıklayın.

• Yıldız menüsü klasörünü seçin ve devam etmek için "İleri" yi tıklayın.

• Devam etmek için "İleri" yi tıklayın.

• Yüklemek için "Yükle" ye tıklayın.

• Kurulumdan çıkmak için bitire tıklayın.

• a. Repiter-Host'u çalıştırın, bir yazdırma modeli açmak için Yükle'yi tıklatın.

• b. Aşağıdaki şekle bakarak bazı ayarları tamamlamak için Yazıcı Ayarları'na tıklayın.

• c. Yerleştirme konumunu, yazdırma boyutunu vb. Ayarlamak için Nesne Yerleşimi girin.

• d. Baskı hızı gibi dilimleyiciyi ayarlamak için Dilimleyici'yi tıklatın. Dilimleyiciyi ayarladıktan sonra dilimlemeye başlamak için Dilimlemeyi Başlat'ı tıklatın.

• e. Dilimlemeden sonra Önizleme ›G-Code Editor'a gidin, kopyalayın SD karta G-Code yazın ve ardından kartı ana karta takın. Bu baskı başlama zamanı! LCD ekran adresine gitmesine rağmen: SD ›İstenilen Dosya. Veya 3B yazıcınızı bir bilgisayar kullanarak Yazdırmayı başlatmak için USB kablosu.

• f. Yazdırmaya başlamak için "Bağlan" ı ve ardından "Baskıyı Başlat" ı tıklayın. Bir süre sonra yazıcınız hazırlanır ve sesli uyarı çalar, ardından başlatmak için LCD üzerindeki düğmeye basmanız gerekir.

• g. Baskı hakkında basit bir yöntem sunuyoruz. Sadece ana kartımızı tarafımızdan satarak, 3D yazıcınızın kendi yapısını ve görünümünü tasarlamalı ve ihtiyacınızı karşılamak için kendi yapılandırmanızı ayarlamalısınız. Yazıcınızı monte ettikten sonra, yazıcının düzleştirilmesi gerekir, böylece Önizleme ve Manuel Kontrol'de bazı kurulumlar yapabilir ve daha fazla bilgi için internette gezinebilirsiniz.

• h. Ana kartı test etmek için bir G Kodumuz var. Güç açın, açık limit anahtarı ve step motor, üç motor sürün; Fnbduino.gco dosyasını Önizleme'ye koyun, Yazdırmayı Başlat'ı tıklayın, motorlar dönerse, Manuel Kontroldeki X / Y / Z değeri değişirse, ana kart aşağıda gösterildiği gibi çalışır:
