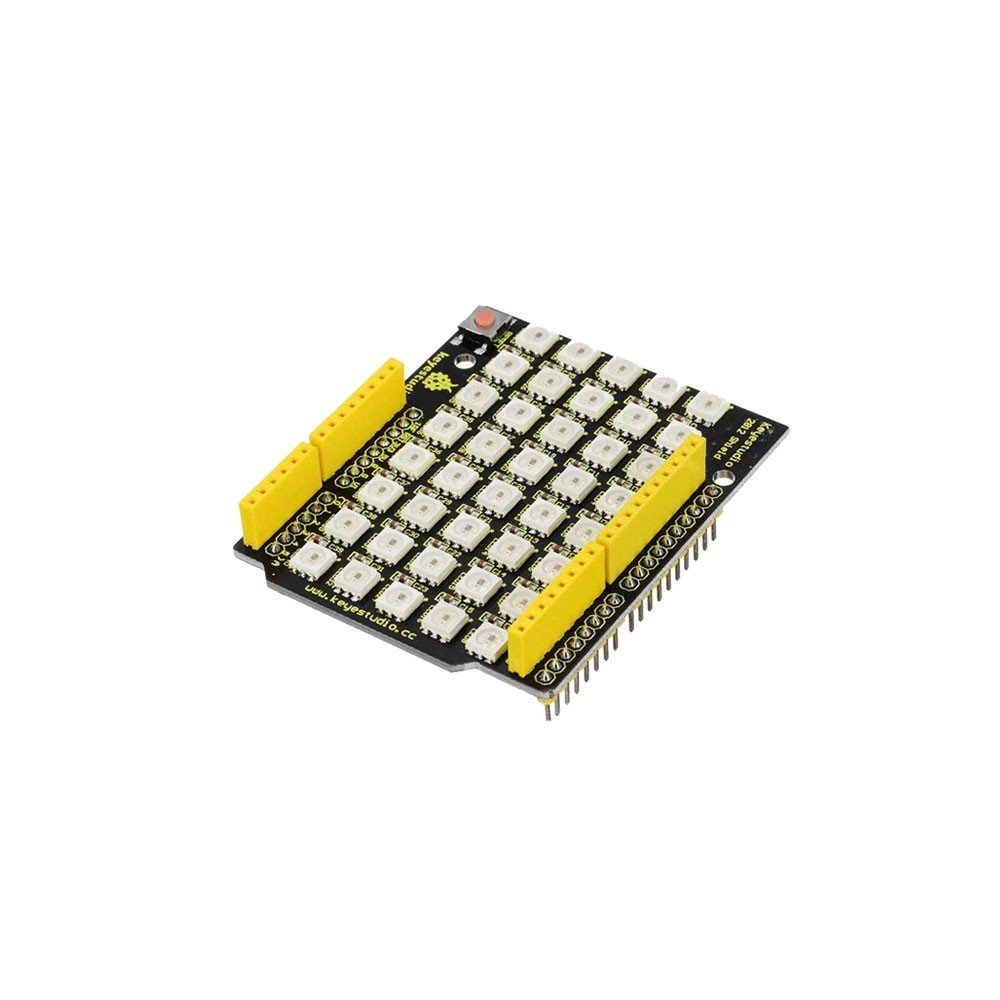

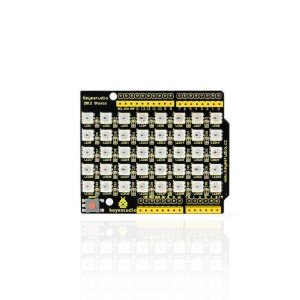

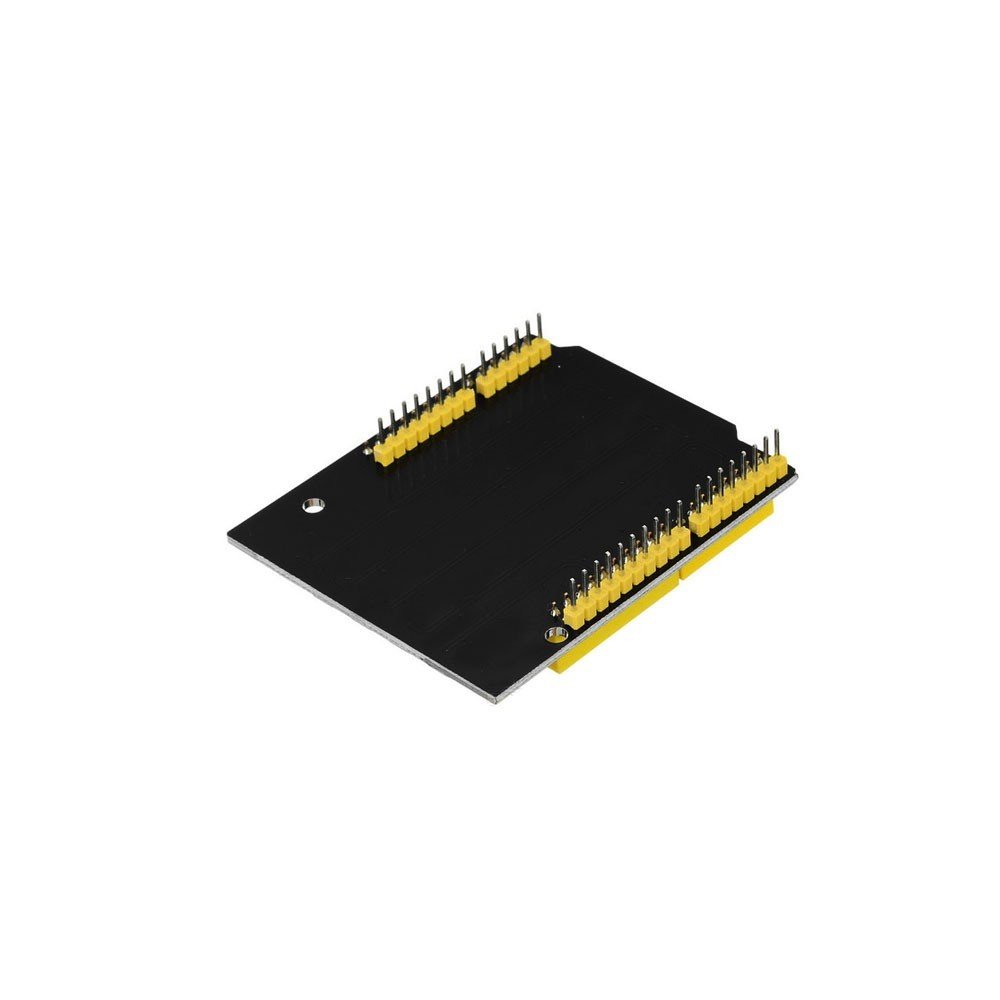

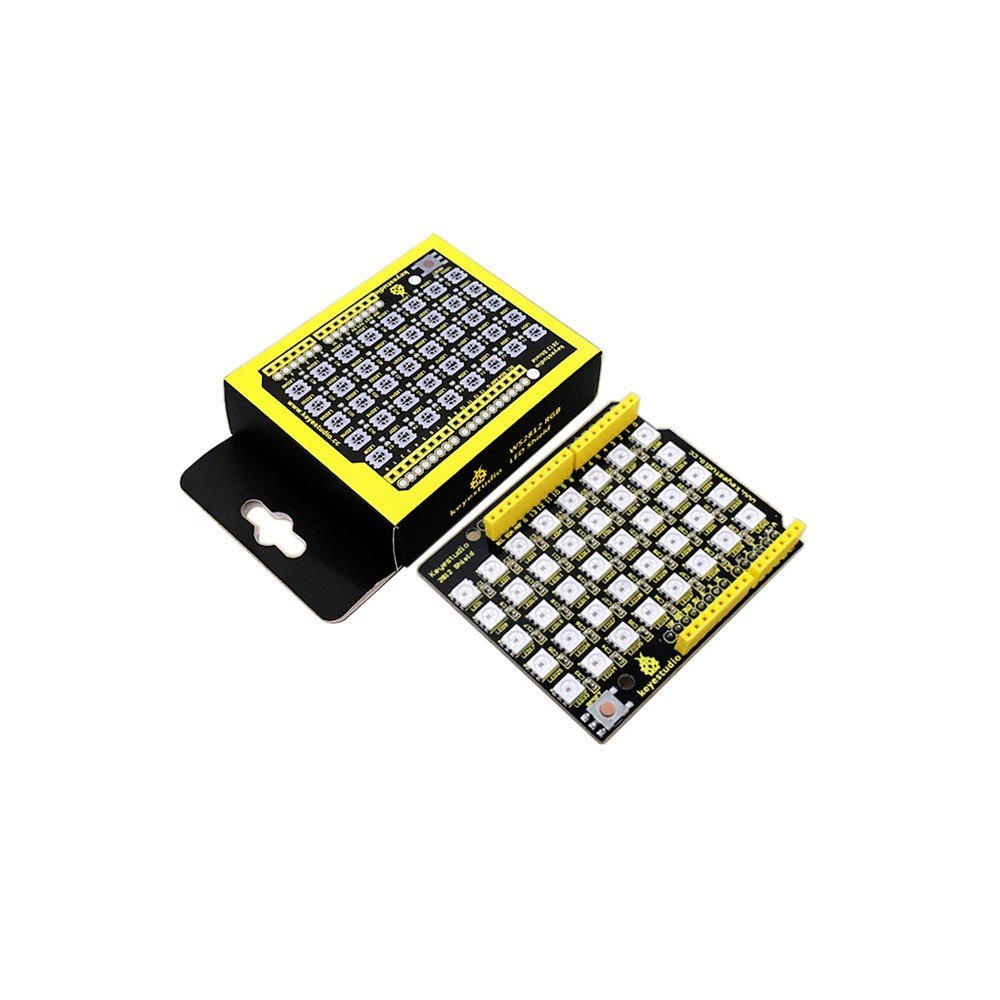

Keyestudio 40 RGB (Kırmızı-Yeşil-Mavi) LED 2812 Pixel Matrix Shield

keyestudio 2812 shield, UNO board ile uyumlu takılabilir tasarımdadır. Kontrol devresi ve RGB çipinin 5050 SMD bileşenine entegre edilmesi akıllı bir kontrol LED ışık kaynağı elde edilmiştir. Akıllı dijital port veri mandalını ve sinyal yeniden biçimlendirme amplifikasyon sürücü devresini içerir. Ayrıca, hassas piksel osilatörü ve 12V programlanabilir sabit akım kontrol parçasını da içerir, böylece piksel nokta ışık renginin yüksek tutarlılığını sağlar.
Veri aktarım protokolü, tek NZR iletişim modunu kullanır. Pikselden açılış sıfırlamasından sonra, DI portu kontrol cihazından veri alır, ilk piksel giriş 24bit veriyi toplar ve sonra dahili veri yoluna gönderilir.
Düşük sürüş voltajlı, çevre dostu, enerji tasarruflu, yüksek parlaklığa sahip, geniş yayılma açısı, iyi tutarlılık, uzun ömür vb. avantajlara sahiptir.

Tek LED'in Özellikleri

Avantajları

• Dahili IC ile LED ortak, LED daha parlak
  Tüm LED'ler için RGB yongalarının yüksek tutarlılığı
  Dahili sürücü IC'nin güvenilir performansı
  Ambalaj için sert plastik kullanın, baskı hasarını önleyin

Ayrıntılar

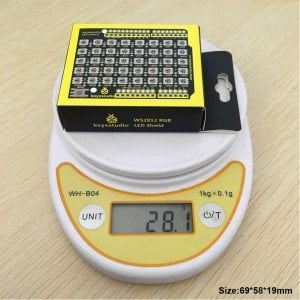

• Boyutlar: 69mm x 57mm x 18mm
• Ağırlık: 21.1g

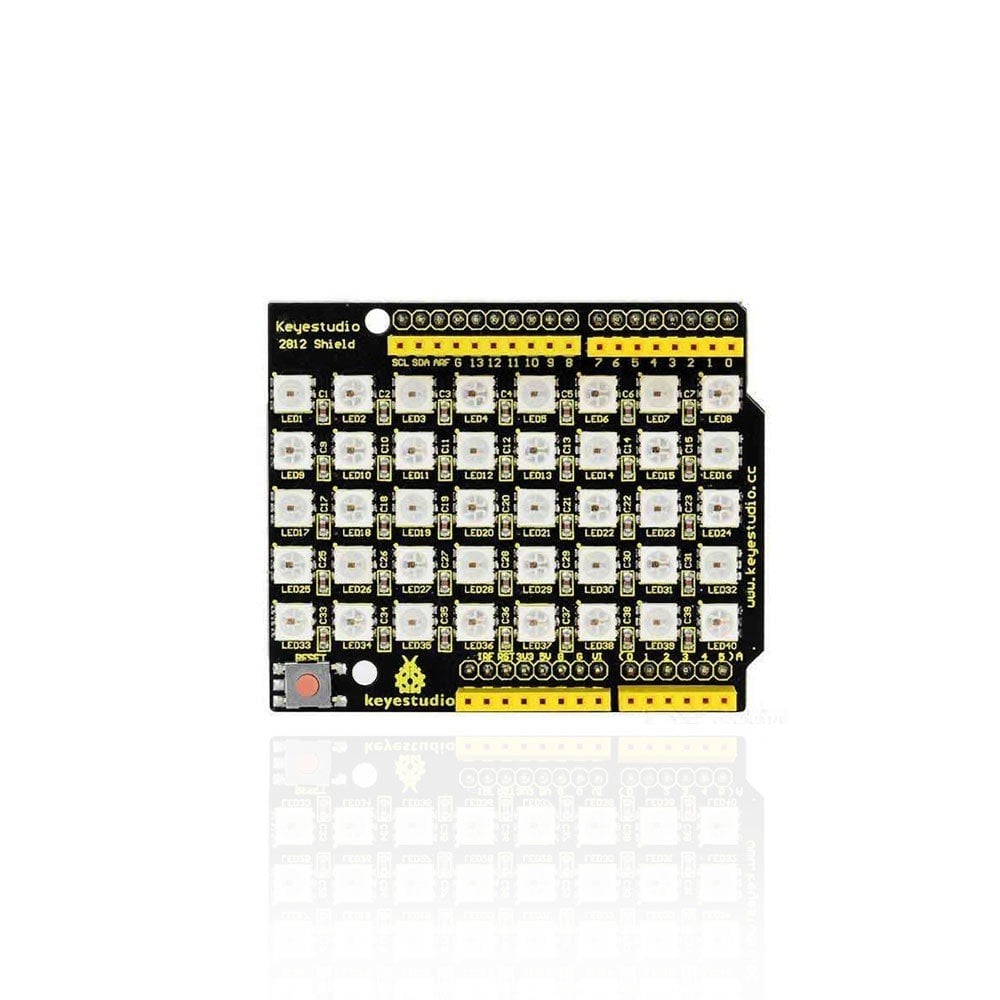

Pin Şeması

Basit Bağlantı

Shield'i UNO BOARD üzerine takın, daha sonra bir USB kablosu kullanarak bilgisayarınıza bağlayınız.

Örnek Kod

• Arduino IDE ve sürücüsünü indirme
• Doğrudan aşağıdaki kodu kopyalayabilirsiniz veya kodu indirmek veya için burayı tıklayın.
• Kütüphaneleri indirmek için tıklayınız.
• Not: Kodu derlemeden önce, gerekli kütüphaneleri Arduino IDE'nin kütüphaneler dizinine eklemeyi unutmayın.


#include
#ifdef __AVR__
#include
#endif

#define PIN 13

// Parameter 1 = number of pixels in strip
// Parameter 2 = Arduino pin number (most are valid)
// Parameter 3 = pixel type flags, add together as needed:
//   NEO_KHZ800  800 KHz bitstream (most NeoPixel products w/WS2812 LEDs)
//   NEO_KHZ400  400 KHz (classic 'v1' (not v2) FLORA pixels, WS2811 drivers)
//   NEO_GRB     Pixels are wired for GRB bitstream (most NeoPixel products)
//   NEO_RGB     Pixels are wired for RGB bitstream (v1 FLORA pixels, not v2)
Adafruit_NeoPixel strip = Adafruit_NeoPixel(40, PIN, NEO_GRB + NEO_KHZ800);

// IMPORTANT: To reduce NeoPixel burnout risk, add 1000 uF capacitor across
// pixel power leads, add 300 - 500 Ohm resistor on first pixel's data input
// and minimize distance between Arduino and first pixel.  Avoid connecting
// on a live circuit...if you must, connect GND first.

void setup() {
  // This is for Trinket 5V 16MHz, you can remove these three lines if you are not using a Trinket
  #if defined (__AVR_ATtiny85__)
    if (F_CPU == 16000000) clock_prescale_set(clock_div_1);
  #endif
  // End of trinket special code


  strip.begin();
  strip.show(); // Initialize all pixels to 'off'
}

void loop() {
  // Some example procedures showing how to display to the pixels:
  colorWipe(strip.Color(255, 0, 0), 50); // Red
  colorWipe(strip.Color(0, 255, 0), 50); // Green
  colorWipe(strip.Color(0, 0, 255), 50); // Blue
  // Send a theater pixel chase in...
  theaterChase(strip.Color(127, 127, 127), 50); // White
  theaterChase(strip.Color(127, 0, 0), 50); // Red
  theaterChase(strip.Color(0, 0, 127), 50); // Blue

  rainbow(20);
  rainbowCycle(20);
  theaterChaseRainbow(50);
}

// Fill the dots one after the other with a color
void colorWipe(uint32_t c, uint8_t wait) {
  for(uint16_t i=0; i








Test Sonucu

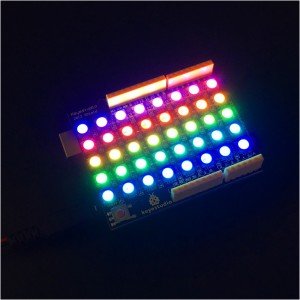

Yukarıdaki kodu karta yükledikten sonra, LED matrisinin parlak renklerle yanıp söndüğünü görmelisiniz.







Kaynaklar


Video:





Download the PDF file here: / PDF Dosyasını indirin

	https://drive.google.com/open?id=1QNmTLyuv3CRSZNmhETxhcu80dp15OkYt
Download the code: / Kodu indirin

	https://drive.google.com/open?id=1ngIb-HNwKNJFYybe5uu9Eto1hbsu5n9M
Download the libraries: / Kütüphaneleri indirin

	https://drive.google.com/open?id=1XrXVZWfeDJ3LEzdauq8oFsSwcXSkRVRu
