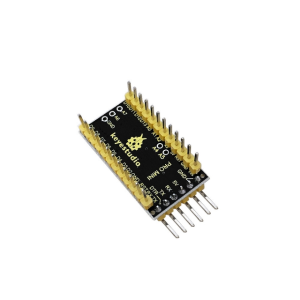

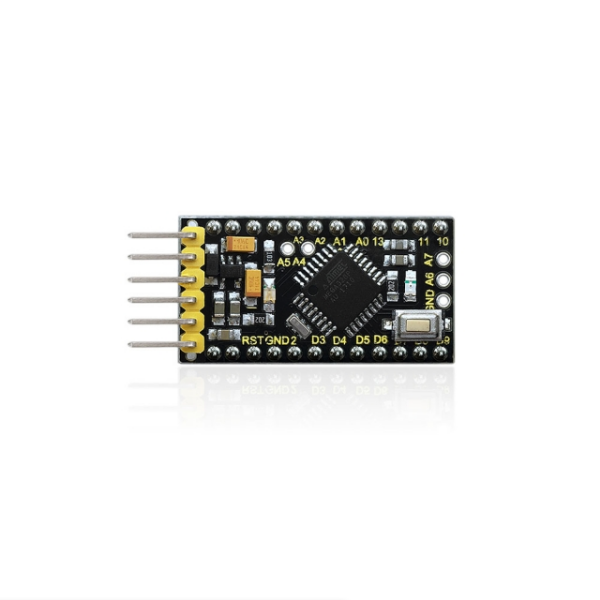

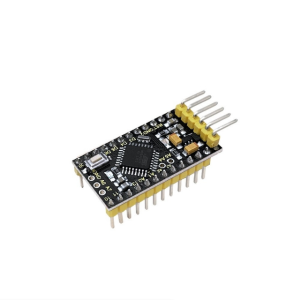

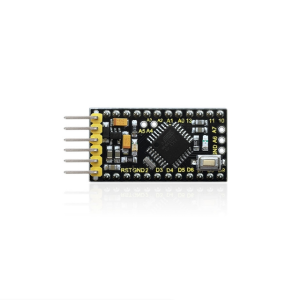

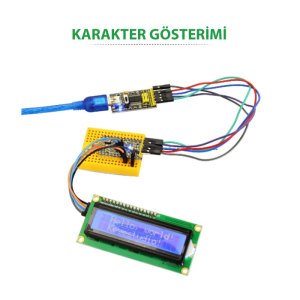

Keyestudio 5V / 16MHZ Pro Mini Orijinal ATMEGA328P / Arduino DIY Projeleri için Geliştirme Kurulu
Keyestudio Pro Mini, ATmega328 tabanlı küçük bir mikrodenetleyici kartıdır. (veri sayfası), breadboard'larda ve alanın yüksek olduğu durumlarda kullanılmak üzere tasarlanmıştır.
14 dijital giriş / çıkış pini (bunlardan 6'sı PWM çıkışı olarak kullanılabilir), 8 analog girişi, 16 MHz kristal osilatörü ve sıfırlama düğmesi vardır.
Kartta yerleşik USB - Seri bağlantı bulunmadığını unutmayın. Pro Mini'yi programlamak için harici bir USB - Seri modülüne ihtiyacınız olacaktır.
Keyestudio pro mini, 5V GND (DC 5V) pimleri veya Vin GND (DC 7-9V) dişi başlıklarıyla çalıştırılabilir.
Özellikler
- Atmel'den ATmega328P-AU kullanma
- 14 dijital giriş / çıkış pini
- A0 ~ A7 etiketli 8 analog giriş pini
- TTL seviyesi seri pimler RX / TX;
- 6 PWM pimi (D3, D5, D6, D9, D10, D11)
- Harici DC 7-9V güç kaynağını destekleyin
| Mikrodenetleyici | ATmega328P-AU |
|---|---|
| Çalışma gerilimi | 5V |
| Giriş Voltajı (önerilir) | DC7-9V |
| Dijital I / O Pinleri | 14 (D0-D13) (of which 6 provide PWM output) |
| PWM Dijital I / O Pinleri | 6 (D3, D5, D6, D9, D10, D11) |
| Analog Giriş Pinleri | 8 (A0-A7) |
| DC Current per I/O Pin | 40 mA |
| Flash Bellek | 32 KB of which 2 KB used by bootloader |
| SRAM | 2 KB |
| EEPROM | 1 KB |
| Saat hızı | 16 MHz |
| LED_BUILTIN | D13 |
Teknik Detaylar
Boyutlar: 40mm x 18mm x 14mm
Ağırlık: 4,1 g
Elemanlar ve Arayüzler
İşte kartın her öğesinin ve arayüzünün ne yaptığına dair bir açıklama:
Bazı Pinlerin Özel Fonksiyonları
- Seri iletişim: 0 (RX) ve 1 (TX). TTL seri verilerini almak (RX) ve iletmek (TX) için kullanılır.
- PWM (Darbe Genişliği Modülasyonu): D3, D5, D6, D9, D10, D11
- Harici Kesmeler: D2 (kesinti 0) ve D3 (kesinti 1).
- SPI iletişimi: D10 (SS), D11 (MOSI), D12 (MISO), D13 (SCK).
- IIC iletişimi: A4 (SDA); A5 (SCL
Kaynaklar
Veri sayfasını bağlantıdan indirebilirsiniz:
https://drive.google.com/open?id=11ozrMkU0xwLQgVUJFH86IV0ed_WesUFQ
Sürücü Dosyasını İndirin:
https://drive.google.com/open?id=1vj4Is2LokXf3GDGcnumnAPmaI39uPhQk
Ayrıca şunlara da bakmak isteyebilirsiniz:
the reference for the Arduino language;
ARDUINO Yazılımını İndirin:
https://www.arduino.cc/en/Main/OldSoftwareReleases#1.5.x
Sorun Giderme
If you have problems, please see the troubleshooting suggestions.
