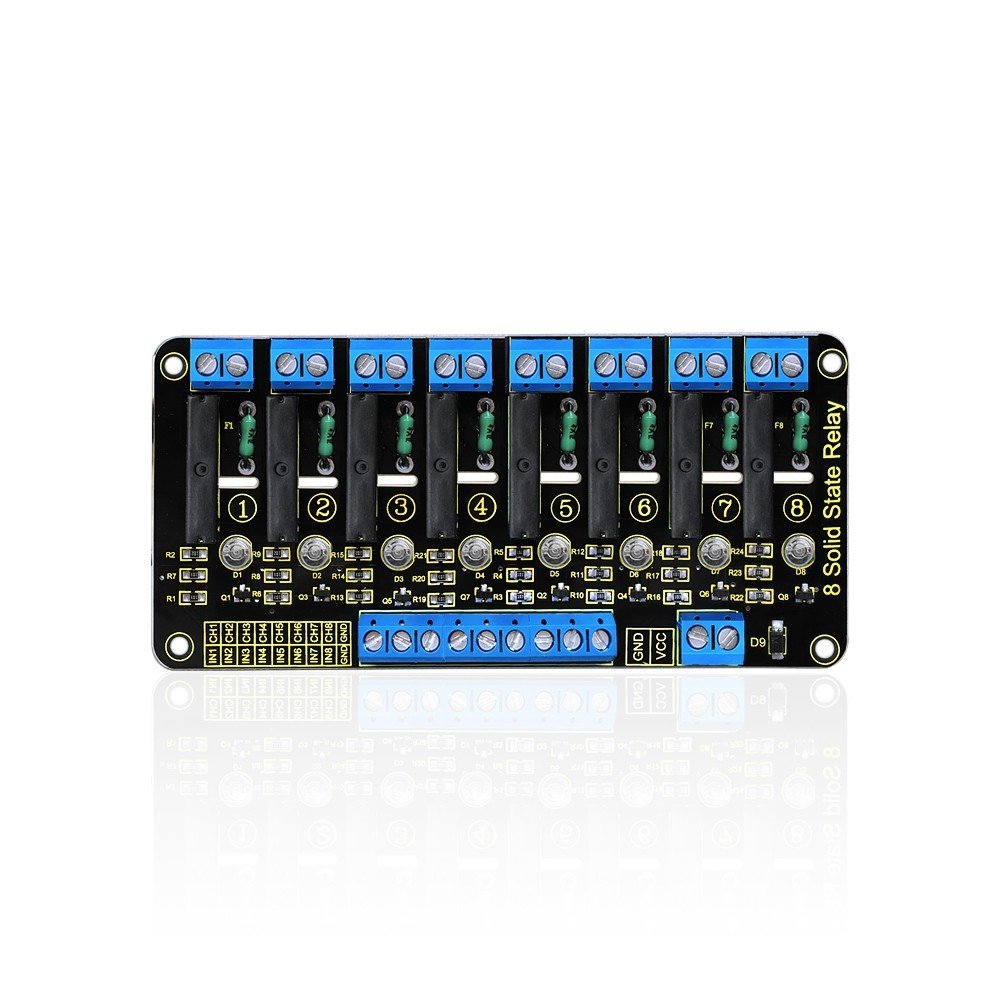

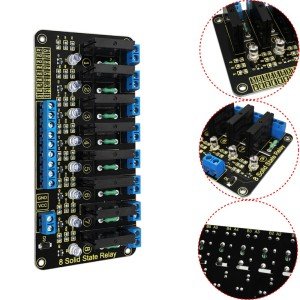

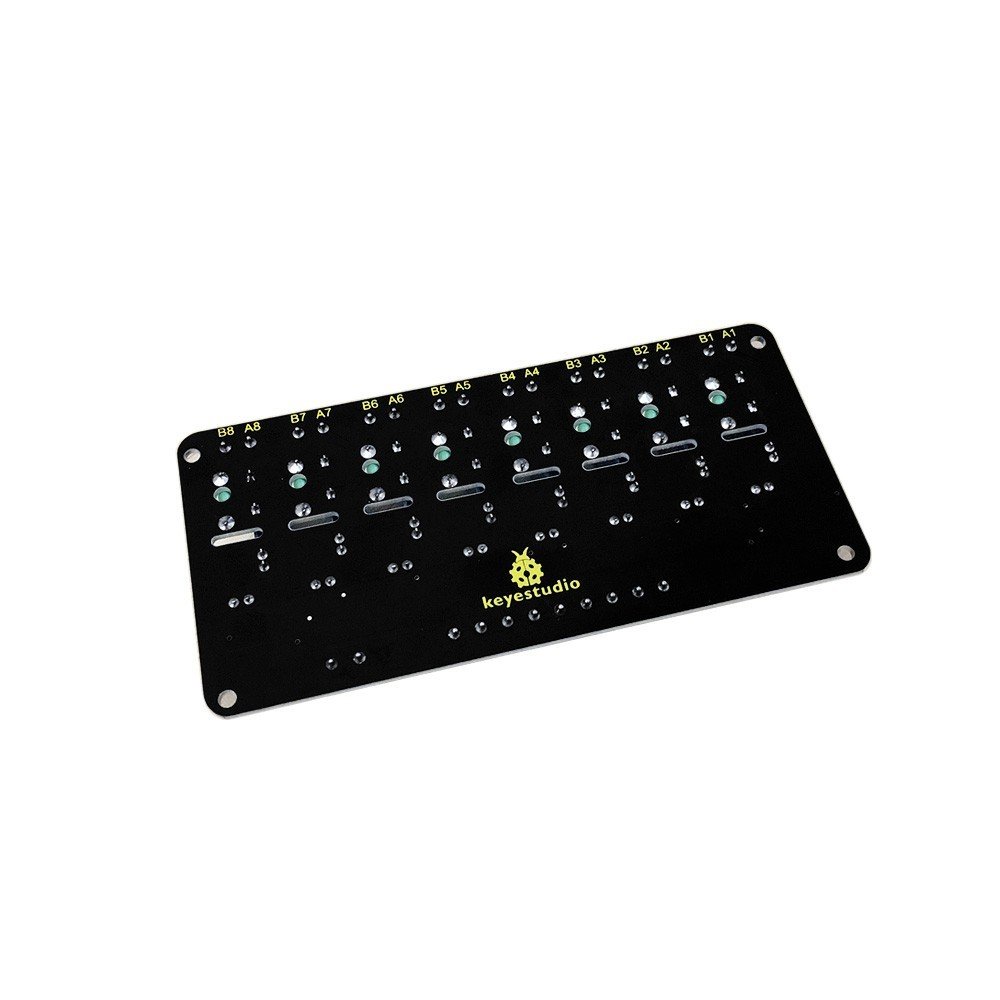

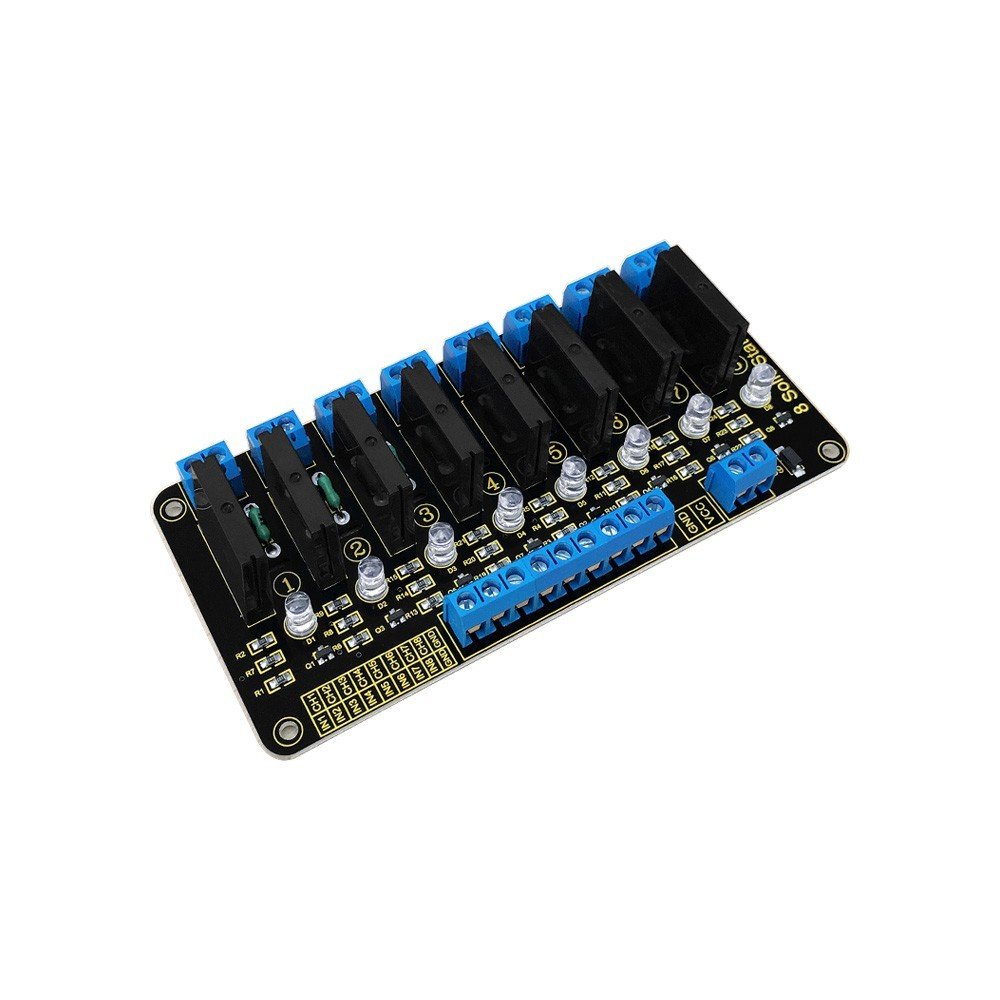

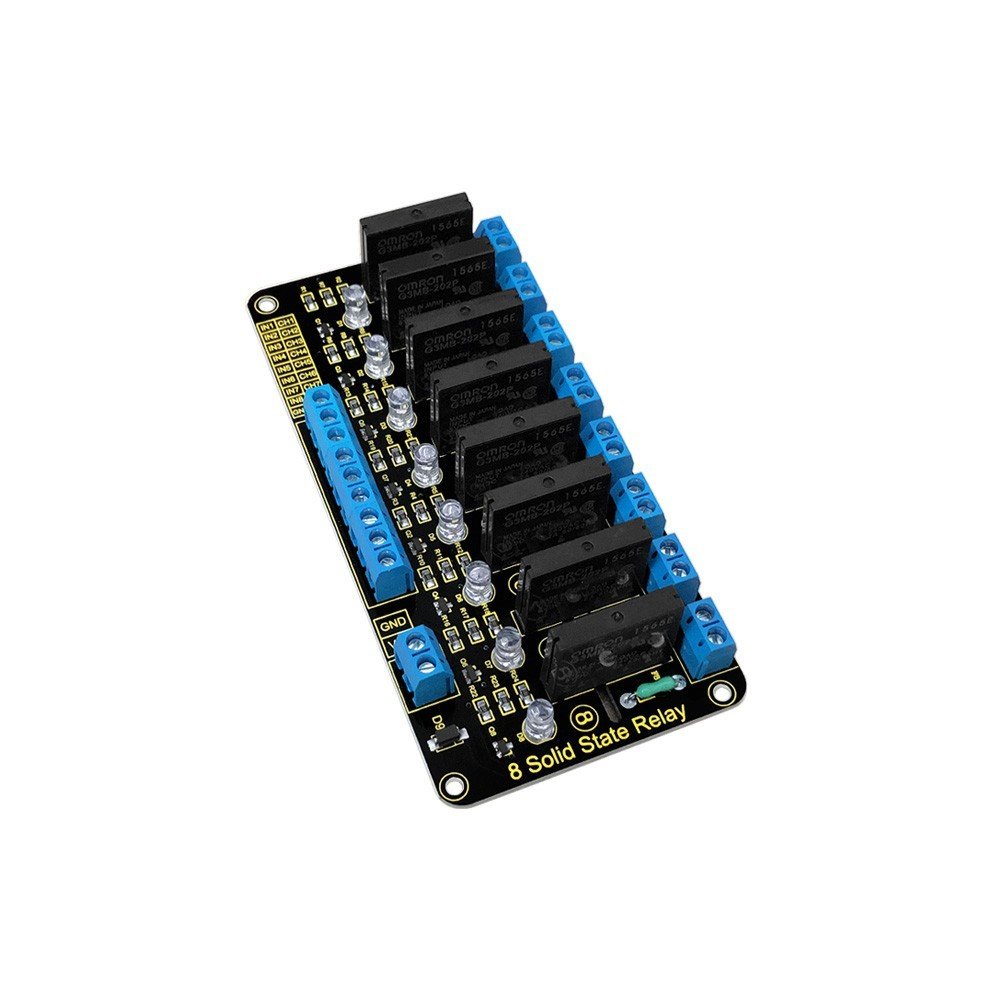

Keyestudio 8 Kanal Solid State Röle Modülü
Keyestudio 8 Kanal Solid State Röle Modülü
Tanıtım
Keyestudio sekiz kanallı katı hal rölesi, yüksek seviye etkili bir katı hal rölesidir, yani giriş kontrol sinyalleri yüksek seviyedeyken (3.3 - 5 V) röle açık; giriş kontrol sinyali düşük seviyedeyken (0 - 2,5 V) röle kapalıdır. Katı Hal Rölesi, tamamı katı hal elektronik bileşenlerden oluşan yeni bir temassız anahtarlama cihazıdır. Elektromanyetik röle ile karşılaştırıldığında, temassız, uzun ömürlü, hızlı ve daha az dış etkileşim özellikleriyle güvenilirliği daha yüksektir. Keyestudio katı hal rölesinin çıkış kontrol terminali devreye bağlanmalıdır ve çalışma akımının 50mA'dan büyük olması gerekir, böylece katı hal rölesinin normal olarak bağlantısı kesilebilir.

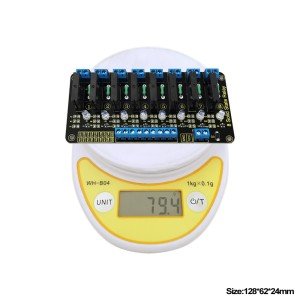

Performans Parametreleri
- Elektriksel parametreler:
| Channel Kanal |
Voltage Voltaj |
Static Current Statik Akım |
Working Current Çalışma Akımı |
Trigger Voltage Tetikleme Voltajı |
Trigger Current Tetikleme Akımı |
|---|---|---|---|---|---|
| Channel 1 | DC 5V | 0mA | 13.8mA | 3.3-5V | 2mA |
| Channel 2 | DC 5V | 0mA | 26.8mA | 3.3-5V | 2mA |
| Channel 3 | DC 5V | 0mA | 37mA | 3.3-5V | 2mA |
| Channel 4 | DC 5V | 0mA | 48mA | 3.3-5V | 2mA |
| Channel 5 | DC 5V | 0mA | 59mA | 3.3-5V | 2mA |
| Channel 6 | DC 5V | 0mA | 70mA | 3.3-5V | 2mA |
| Channel 7 | DC 5V | 0mA | 81mA | 3.3-5V | 2mA |
| Channel 8 | DC 5V | 0mA | 90mA | 3.3-5V | 2mA |
- Çıkış portu: AC240V / 2A
Bağlantı Şeması
Örnek Kod
int BASE = 3 ; //The first relay I/O port
int NUM = 8 ; //Total number of relay
void setup()
{
for (int i = BASE; i < BASE + NUM; i ++)
{
pinMode(i, OUTPUT); //Set the digital I/O port to output
}
}
void loop()
{
for (int i = BASE; i < BASE + NUM; i ++)
{
digitalWrite(i, HIGH); //Set the digital I/O port outputs to "HIGH", that is, gradually open relay
delay(200); //delay
}
for (int i = BASE; i < BASE + NUM; i ++)
{
digitalWrite(i, LOW); //Set the digital I/O port outputs to "LOW", that is, gradually close relay
delay(200); //delay
}
}
Sonuç
Yukarıdaki resimdeki kablolamayı yapıp, kodu yükleyip açtıktan sonra, 8 kanal katı hal röleler döngüsel olarak önce sırayla bağlantı yapar ve ardından sırayla bağlantıyı keser.
Kaynaklar
PDF:
https://drive.google.com/open?id=1bVGkOans_UoWegSrJs8Ft3D4GEKakp-1
Video:
