Keyestudio Analog Potansiyometre Modülü

Contents  (Hızlı Menü)

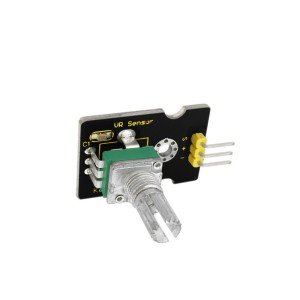

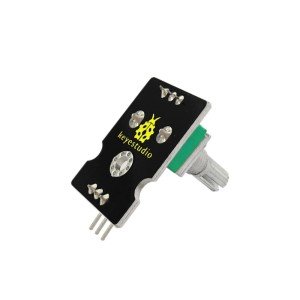

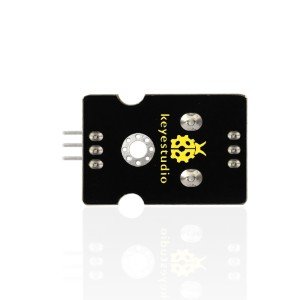

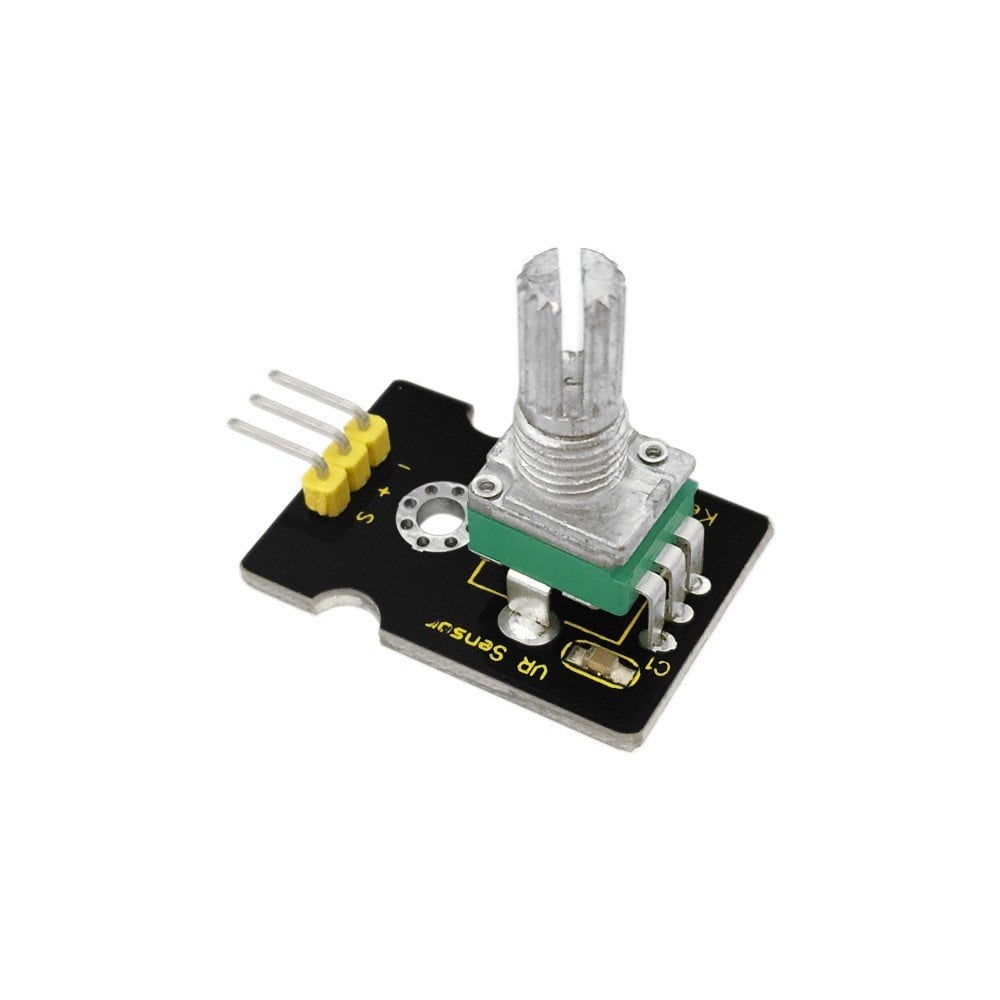

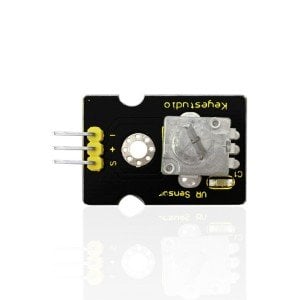

Introduction / Tanıtım

This analog rotation sensor is compatible with arduino. It is based on a potentiometer. Its voltage can be subdivided into 1024, easy to be connected to Arduino with our sensor shield. Combined with other sensors, we can use it to make many interesting projects by reading the analog value from the IO port.

Bu analog potansiyometre modülü Arduino ile uyumludur. Potansiyometreden temel alır. Voltajı, 1024'e bölünebilir, Arduino'ya sensör shield ile de kolayca bağlanabilir. Diğer sensörler ile birlikte, I/O portundan analog değeri okuyarak birçok ilginç proje yapmak için kullanabiliriz.

Specifications / Özellikler

• Supply Voltage: 3.3V to 5V
• Interface: Analog
• Size: 30*20mm

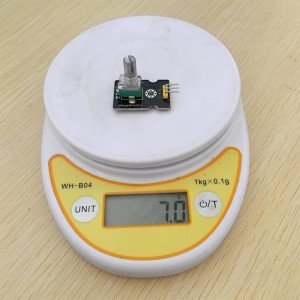

• Weight: 8g

• Besleme Gerilimi: 3.3V ila 5V
• Arayüz: Analog
• Ebat: 30 * 20mm
• Ağırlık: 8g

Connection Diagram / Bağlantı Şeması

Sample Code / Örnek Kod

///Arduino Sample Code
void setup()
{
  Serial.begin(9600); //Set serial baud rate to 9600 bps
}
void loop()
{
int val;
val=analogRead(0);//Read rotation sensor value from analog 0
Serial.println(val,DEC);//Print the value to serial port
delay(100);
}

Resources / Kaynaklar

Video

PDF

https://drive.google.com/open?id=1gb4JLRKtbC3fHp6Vsbn3b8AjUgH1AH-Y
