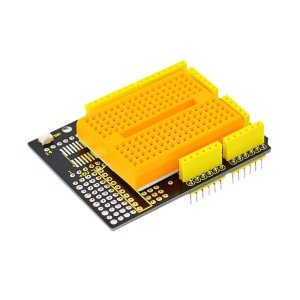

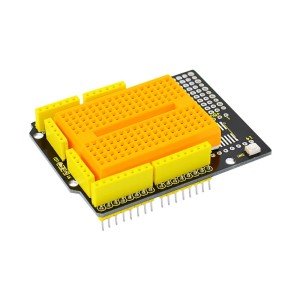

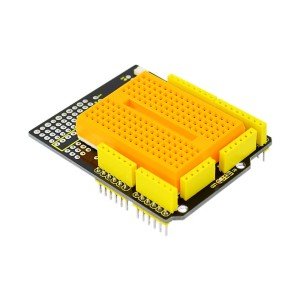

Keyestudio Protoshield (Mini Breadboard ile)
Keyestudio Arduino Protoshield (Mini Breadboard ile)
Keyestudio Proto Shield, özellikle Arduino UNO R3 için tasarlanmıştır. Özel devreler ve lehim tasarlamanızı kolaylaştırır
doğrudan üzerine elektronik.
Rahat kullanım için, her ikisinin de bağlı olduğu geniş bir prototip alanı var
ve kalkandaki bağlı olmayan aralıklı delikler.
Ayrıca SMD çipi için ayrılmış bir lehim pozisyonu vardır.
protoshield. Prototipleme alanındaki SMD IC'lerini kolayca lehimleyebilirsiniz.
Arduino kartınızla test edin.
Aynı zamanda bir sıra güç ve yerden aralıklı delikler uzatır,
yeterli liman kaynağı veriyor.
Hatta mini 170 delikli bir breadboard'u (dahil)
prototip alanı. Kalkandaki elemanları doğrudan veya
devreleri mini breadboard ile bağlayın.
Ürün Parametreleri
- Arduino denetleyicisine takılabilir.
- 5V, 3V ve Arduino Vin pinlerini uzatın.
- Sıfırla düğmesiyle birlikte gelir.
- Arduino'nun tüm kontrol pimlerini ve güç pimlerini uzatın.
- Arduino ile eşleşen prototip devreleri kurabilme.
- SOIC çiplerinin lehimlenmesini destekleyen, SOP SMD pinine erişim 14pin.
- 170 delikli bir breadboard içerir.
Uyumlu Denetleyiciler
- Keyestudio Arduino UNO R3
- Keyestudio EASY plug Kontrol Kartı
- Keyestudio Leonardo R3 Geliştirici Kartı
PCB Ebatları
Pin Şeması

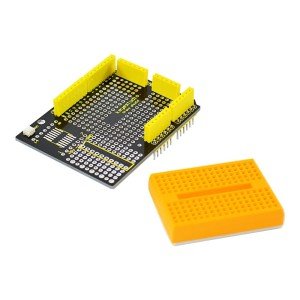

Mini Breadboard
Bu lehimsiz küçük bir breadboard. 10 sütun ve 17 satır var - toplam 170 puanlık kravat. Bu breadboard üzerinde kendinden yapışkanlı geri. Lehimsiz için protoshield'ın prototipleme alanına yapıştırabilirsiniz operasyon.
Örnek Kullanım
İlk önce 170 bağlantı noktalı breadboard'u prototiplemeye yapıştırabilirsiniz Proto Shield alanı. Kalkanı UNO R3 kartına istifleyin. Bir LED kullanın, devre oluşturmak için direnç ve çeşitli breadboard jumper telleri deneyler.

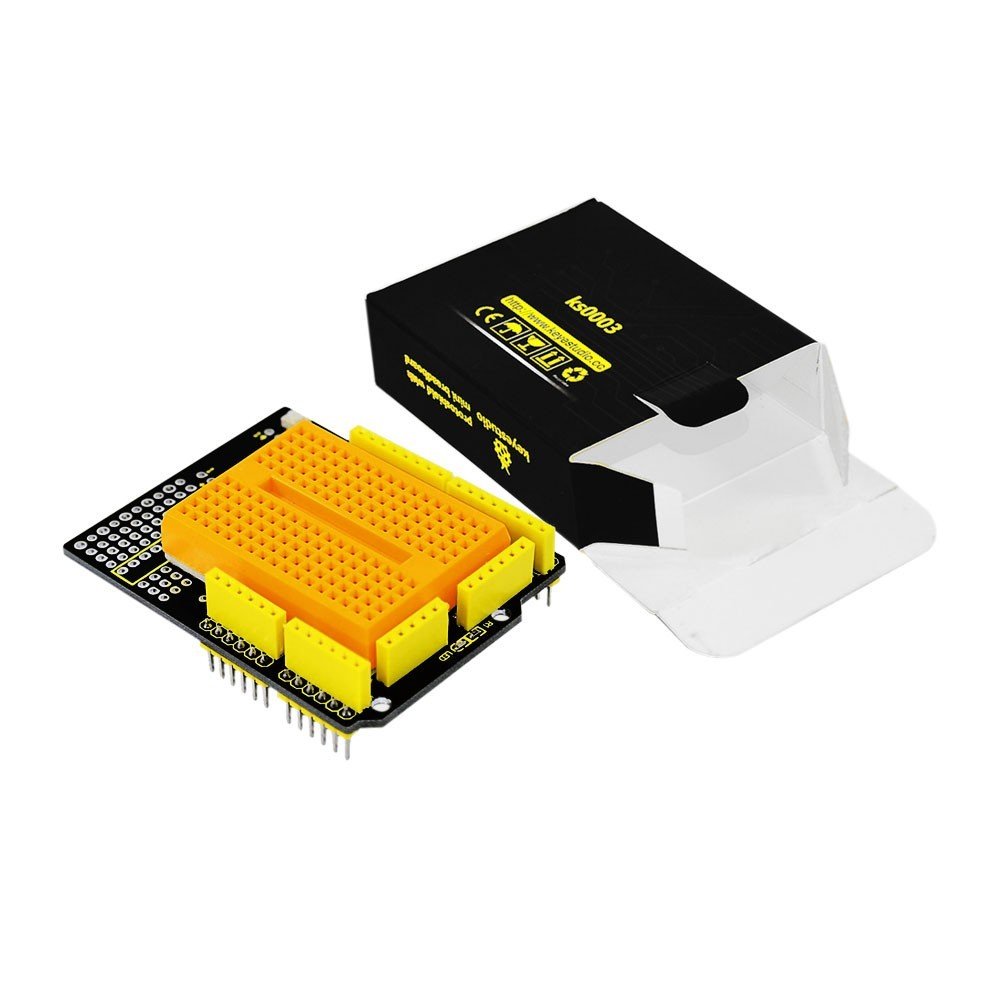

Paket İçeriği
- keyestudio Protoshield for Arduino * 1pcs
- 170-hole Breadboard * 1pcs
Kaynaklar
Datasheet：
https://drive.google.com/open?id=1y5KkI-tbbZhBWUOg_RfLnIeTPZ2VIkMq
Video：
