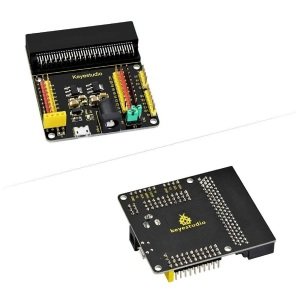

Keyestudio BBC Micro:Bit Sensör Shield V2
Contents (Hızlı Menü)
Tanıtım
Eğitim pazarında, mikro:bit denetleyiciler giderek daha popüler hale geliyor. Ancak, tek bir mikro:bit denetleyiciyi diğer sensör modüllerle test etmek kolay değildir. Özellikle micro:bit için bu keyestudio sensör genişletme kartı V2'yi tasarladık.Sensör Shield V2, micro:bit kontrol kartındaki tüm PIO portlarını 3PIN arayüzüne (GND, VCC, Signal) ayırır, micro:bit denetleyiciyi ve diğer sensör modüllerini bağlamak çok kolaydır.
Ayrıca, bazı yaygın olarak kullanılan I2C ve SPI iletişim pinleri gibi seri iletişim arabirimlerini pine veya 2.54mm pin aralığında dişi başlıklara çevirir. Böylece bu shield micro:bit denetleyici ile diğer iletişim cihazları arasında iletişimi sağlar.
Micro:bit kartını bir DC jakı (DC 7-9V) veya shielddeki micro USB portu (DC 5V) ile çalıştırabilirsiniz.
Sensöre güç verirken, V1 ve V2 jumper'ları üzerinden 3.3V veya 5V besleme gerilimini seçebilirsiniz.
Denetleyici Uyumu
- micro:bit denetleyici

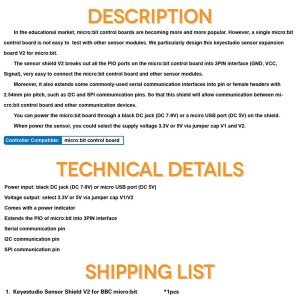

Teknik Detaylar
- Güç girişi: siyah DC jakı (DC 7-9V) veya mikro USB bağlantı noktası (DC 5V)
- Gerilim çıkışı: V1/V2 köprü kapağı üzerinden 3,3V veya 5V seçin
- Bir güç göstergesiyle gelir

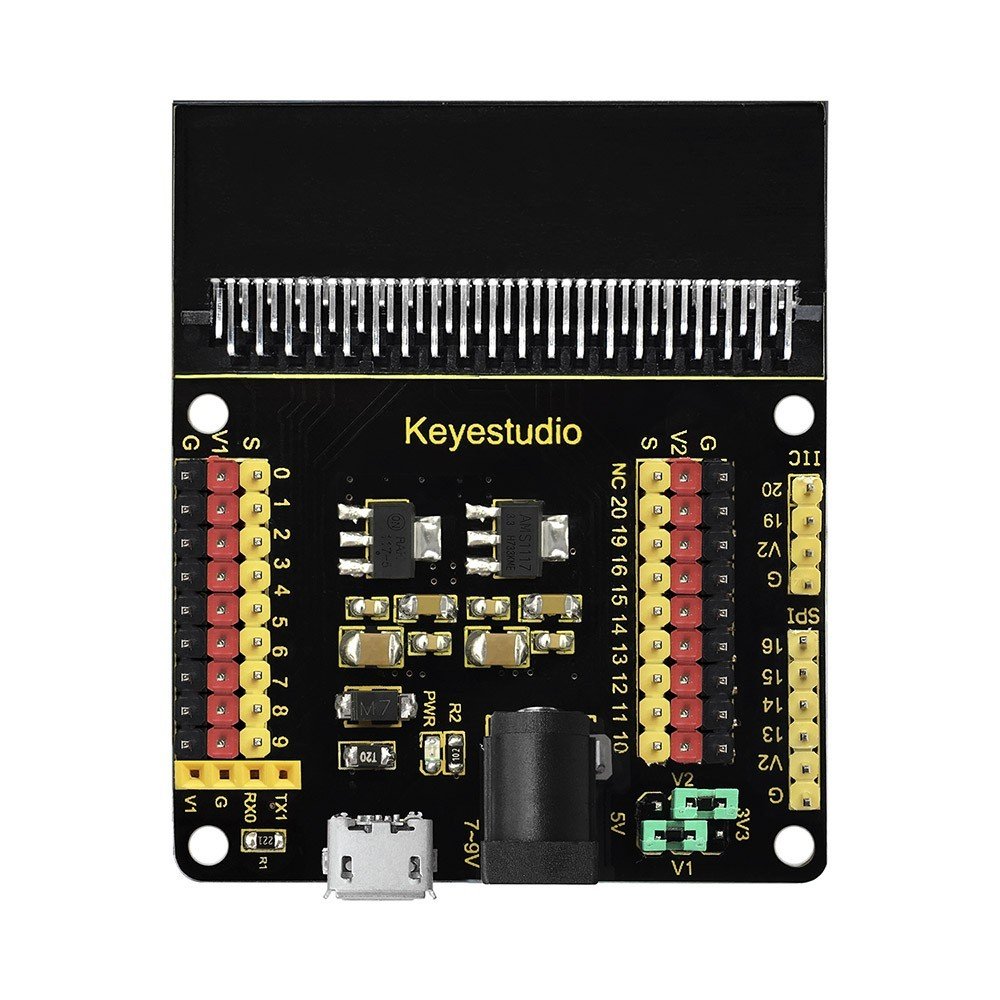

- Micro:bit'in PIO'sunu 3PIN arayüzüne genişletir
- Seri haberleşme pini
- I2C haberleşme pini
- SPI iletişim pini
- Ebatlar: 65mm x58mm x 12mm
- Ağırlık: 31g

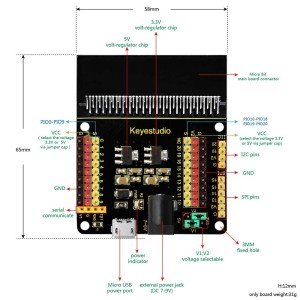

Pinout Diagram / Pin Şeması

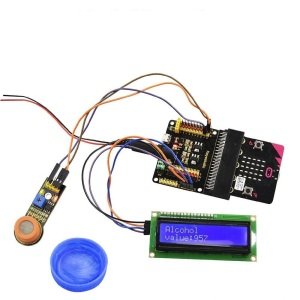

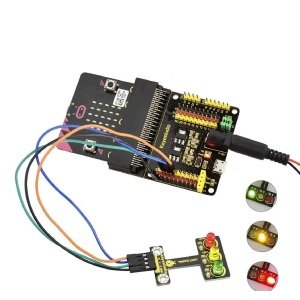

Example Use / Örnek Kullanım
Send the code to your micro:bit board, and insert it into the sensor shield. Then set the V1 and V2 to 5V output, power it via DC jack (DC7-9V). Connect the LM35 sensor and 12C 1602 LCD to the sensor shield using jumper wires. Finally display the current temperature value on the LCD. You could refer to an example picture below.
Kodu micro:bit kartınıza gönderin ve kartı sensör shielde takın. Ardından V1 ve V2'yi 5V çıkışa ayarlayın, DC jakı (DC7-9V) ile çalıştırın. LM35 sensörü ve 12C 1602 LCD'yi, jumper kablo kullanarak sensör ekranına bağlayın. Son olarak, LCD üzerindeki geçerli sıcaklık değerini görüntüleyin. Aşağıdaki örnek resme bakabilirsiniz.
