Keyestudio Bluetooth 4.0 Genişleme Shield

Contents  (Hızlı Menü)

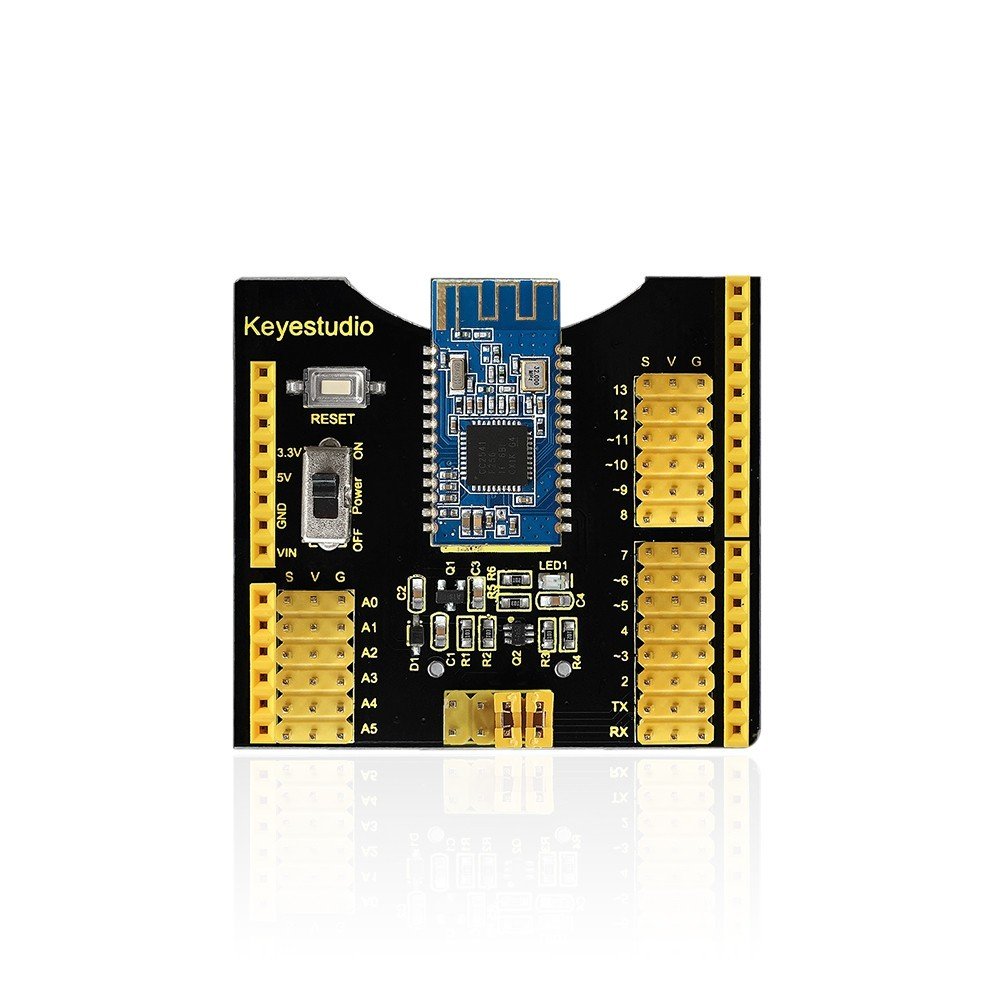

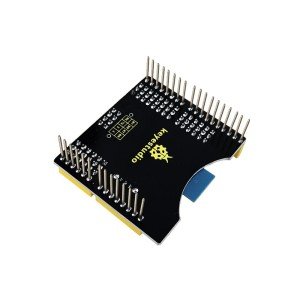

Tanıtım

Keyestudio Bluetooth 4.0 kalkanı, UNO R3 ile tamamen uyumlu sensör kalkanı ve HM-10 Bluetooth-4.0'ın bir entegrasyonudur. Bu yüzden UNO R3 kartına istiflemek çok kolaydır.
Kalkan, tüm dijital ve analog pimleri 3PIN'e genişletti, sensörü 3PIN kablosu kullanarak bağlamak basit.

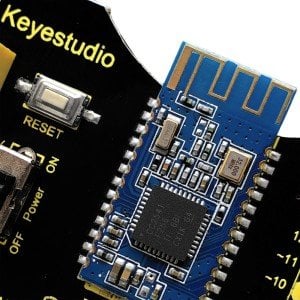

Ayrıca Bluetooth iletişimi için kullanılan bir HM-10 Bluetooth-4.0 ile birlikte gelir. Kaydırma anahtarı Bluetooth'un güç kaynağını kontrol etmek için kullanılır.
Yerleşik, Bluetooth modülünü UNO R3 seri bağlantı noktasına ileterek varsayılan bağlantı teli kapağı ile ayarlanır. İki jumper bağlanırsa, UNO R3 kartı için sanal seri portu ayarlamanız gerekir, yani D2'den TX'e, D3'den RX'e.

Features / Özellikler

14 dijital pini 3PIN'e genişletir
     6 analog pini 3PIN'e genişletir
     Sıfırlama düğmesi ile birlikte gelir
     Bluetooth iletişimini kontrol etmek için bir kaydırma anahtarı ile birlikte gelir
     Seri iletişim pimini kontrol etmek için jumper arayüzü ile birlikte gelir (varsayılan dahili seri port, analog seri portu seçebilir, TX'den D2'ye, RX'den D3'e.)
     Bluetooth 4.0 modülü ile birlikte gelir

Bluetooth 4.0 Parameters / Bluetooth 4.0 Parametreleri

• Terminal bloğu aralığı: 3.5mm
       Bluetooth protokolü: Bluetooth Özellikleri V4.0 BLE
       Seri bağlantı noktasında bayt sınırı yok
       Açık alanda iphone4s ile 100m ultra mesafeli iletişim gerçekleştirin.
       USB protokolü: USB V2.0
       Çalışma frekansı: 2.4GHz ISM bandı
       Modülasyon yöntemi: GFSK (Gauss Frekans Kaydırma Anahtarlaması)
       İletim gücü: -23dbm, -6dbm, 0dbm, 6dbm, AT komutu ile değiştirilebilir.
       Hassasiyet:% 0.1 BER'de? -84dBm
       Aktarım hızı: Asenkron: 6K bayt; Senkronize: 6k Bayt
       Güvenlik özelliği: Kimlik doğrulama ve şifreleme
       Destek hizmeti: Merkezi ve Çevresel UUID FFE0, FFE1
       Güç tüketimi: Otomatik uyku modu, iletim sırasında mevcut 400uA ~ 800uA, 8.5mA beklemede.
       Güç kaynağı: 5V DC
       Çalışma sıcaklığı: -5 ila +65 Santigrat

Technical Details / Teknik Detaylar

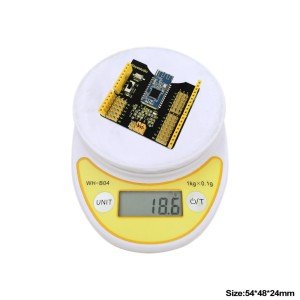

• Boyut: 54mm x 48mm x 23mm
• Ağırlık: 19g

PINOUT Guide / Pin Şeması

Test Code / Test Kodu

int val;
int ledpin=13;
void setup()
{
Serial.begin(9600);
 pinMode(ledpin,OUTPUT);
} void loop()
{ val=Serial.read();
if(val=='a')
 {
digitalWrite(ledpin,HIGH);
delay(250);
digitalWrite(ledpin,LOW);
delay(250);
 Serial.println("keyestudio");
}
}

Example Use / Örnek Kullanım

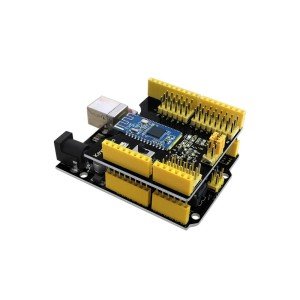

Stack the shield onto keyestudio UNO R3 board, power up and upload the code.
Turn on the slide switch to power the HM-10 Bluetooth-4.0.


Then open the APP HC-COM, search device and pair the Bluetooth device. If connected, the LED on the Bluetooth module is normally on.
Enter an "a” on the HC-COM, then click Send, it will display "keyestudio”. Every time sends an "a” , Pin13 LED on the board flashes once.


You can download the APP HC-COM from the link below:
https://drive.google.com/open?id=1VUemnItmdPMb3keW2HEL0W607txAVKBi

Resources / Kaynaklar

Download the PDF:
https://drive.google.com/open?id=1xV9bKSYJD0IlQoNqeLERL3jIQoE502dC

Bluetooth APP:
https://drive.google.com/open?id=1VUemnItmdPMb3keW2HEL0W607txAVKBi
