Keyestudio Buhar Sensörü

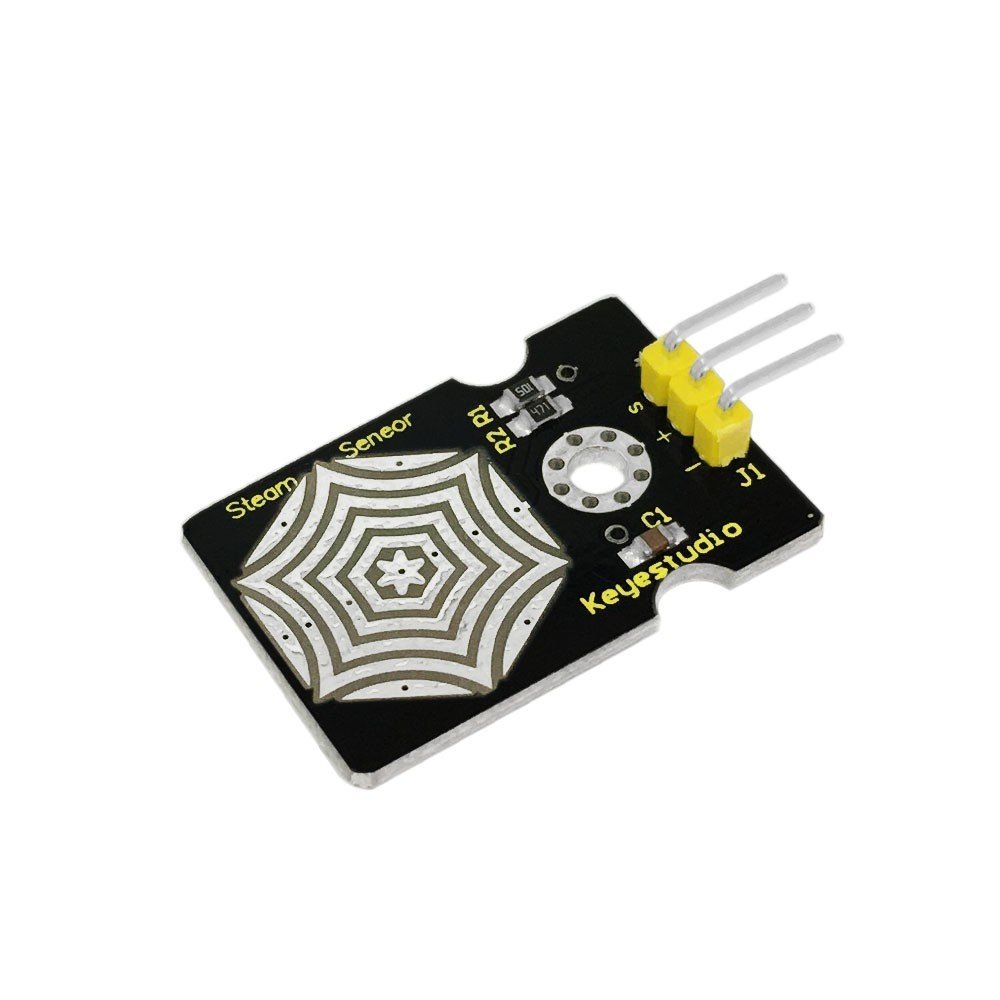

Keyestudio Buhar Sensörü Tanıtım

Buhar sensörü analog bir sensördür ve basit bir yağmur suyu dedektörü ve sıvı seviyesi şalteri olarak kullanılabilir. Bu sensörün yüzeyindeki nem yükseldiğinde, çıkış voltajı artacaktır.

Dikkat: bağlantı parçaları su geçirmez değildir, bu yüzden lütfen suya sokmayın.

Performans Parametreleri

1. Çalışma Gerilimi: 3.3V veya 5V
2. Çalışma Akımı: <20mA
3. Çalışma Sıcaklığı Aralığı: －10 ℃ ～ ＋ 70 ℃
4. Arayüz Tipi: Analog Sinyal Çıkışı

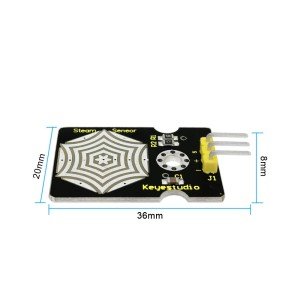

5. Size: 36mm x 20mm

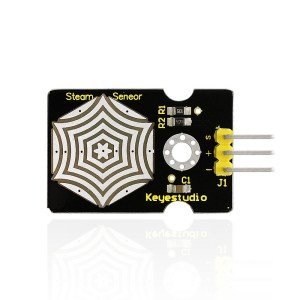

Pin Tanımı ：
S ： Sinyal Çıkışı
+ ： Güç Kaynağı (VCC)
- : Toprak (GND)

Bağlantı Şeması

Kodlar

void setup()
{
Serial.begin(9600); //open serial port, and set baud rate at 9600bps
}
void loop()
{
int val;
val=analogRead(0); //plug vapor sensor into analog port 0
Serial.print("Moisture is ");
Serial.println(val,DEC); //read analog value through serial port printed
delay(100);
}

Sonuç

Farklı nem derecelerini tespit ederken, sensör farklı akım değerlerinin geri bildirimini alır. Aşağıdaki resimde gösterilmiştir. Sensör kaynamış su buharını tespit ettiğinde, nem değeri Arduino yazılımının seri monitöründe görüntülenir.

Video:
