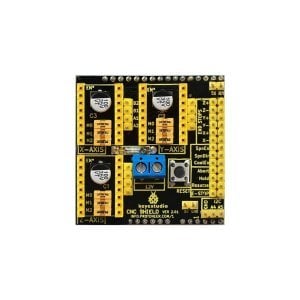

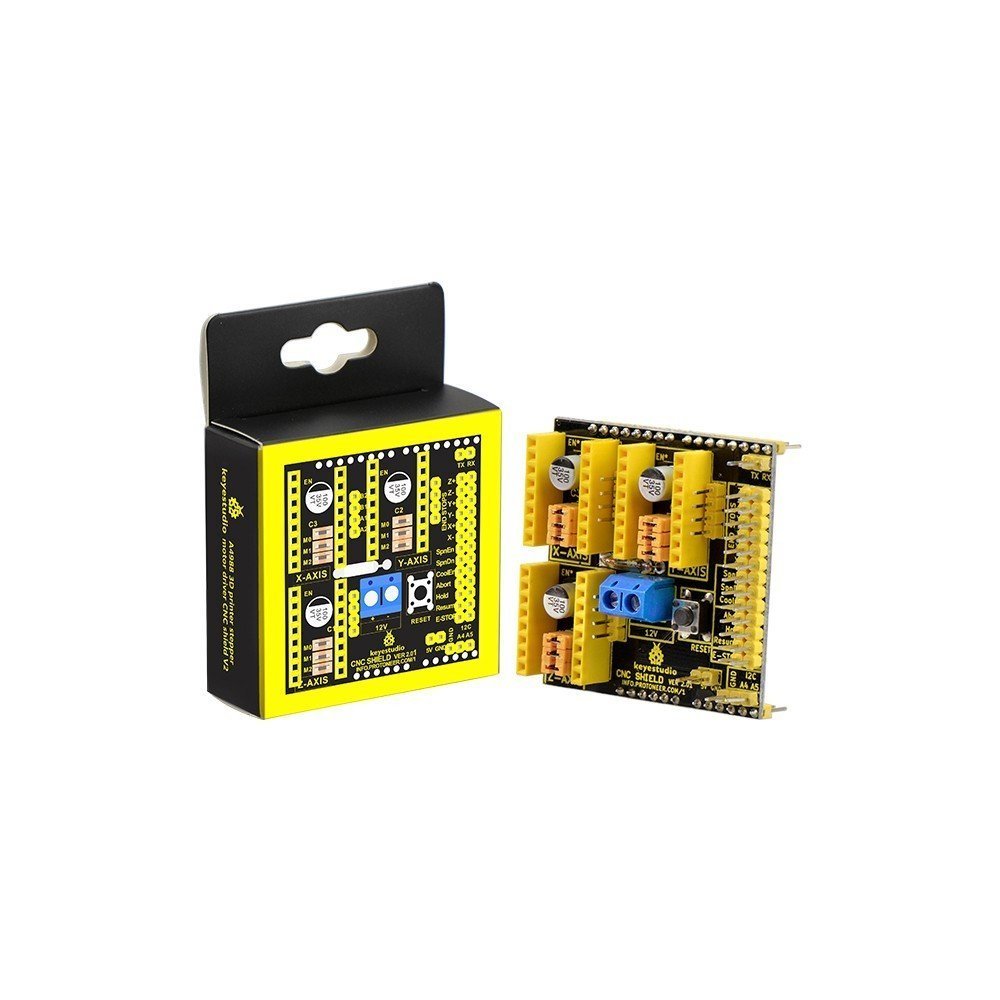

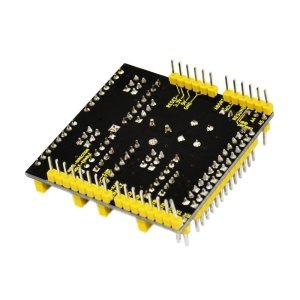

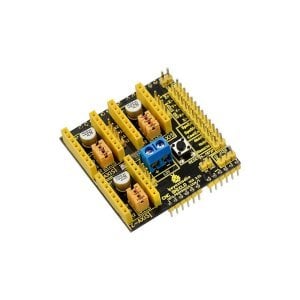

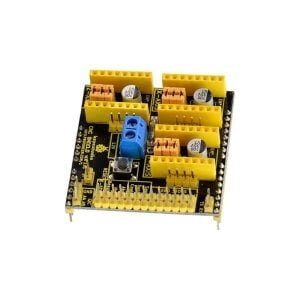

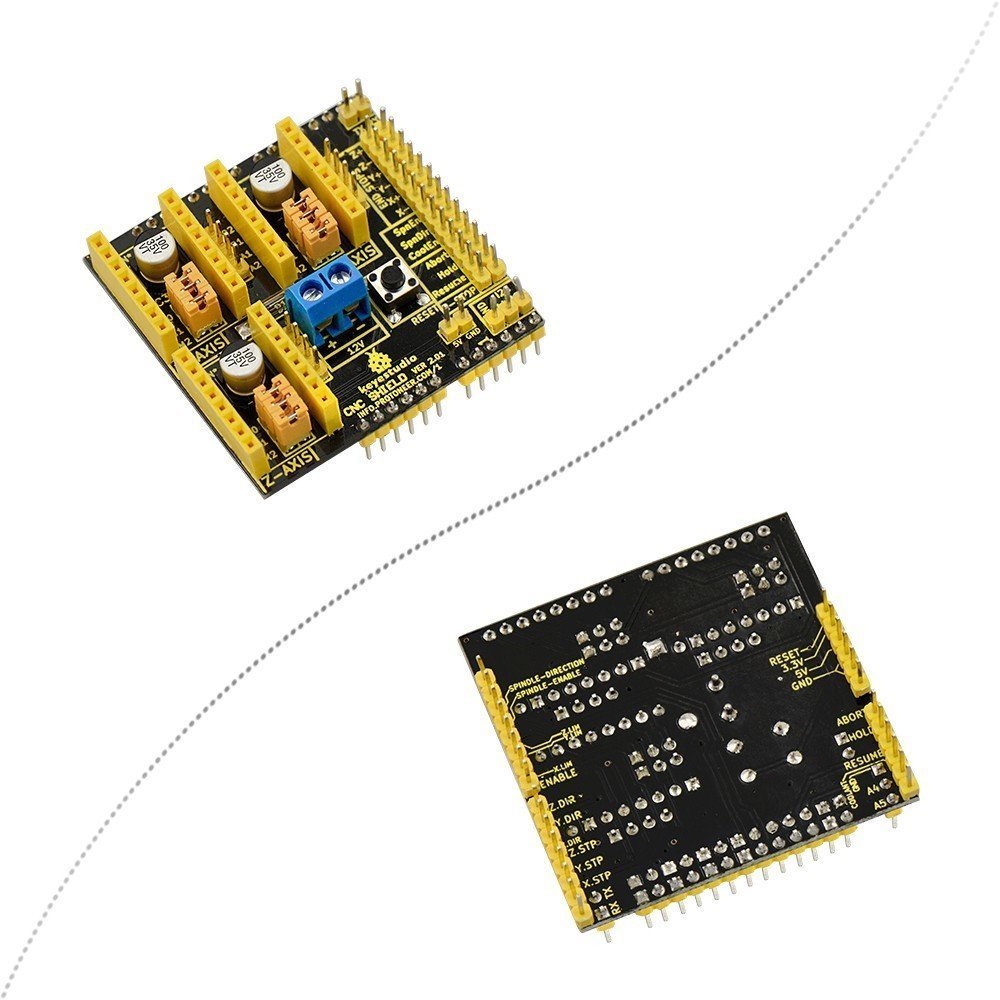

Keyestudio CNC Shield V2
keyestudio CNC kalkanı V2, UNO R3 ile tamamen uyumlu gravür makineleri için sürüş kalkanı olarak kullanılır. 3 kanallı step motorları çalıştırmak için step motor sürücü modülleri (Dahil Değildir) için toplam 3 yollu pin yuvalarına sahiptir. Her adım motorunun sadece 2 IO bağlantı noktasına ihtiyacı vardır, bu nedenle 6 IO bağlantı noktası yeterlidir 3 step motorları yönetmek, kullanımı çok kolay. Bu kalkan hızlı yapabilir projenizdeki step motorları yönetmek için çalışın. Step motor sürücü kartının çalışma modunda kolayca hata ayıklamak için, her bir pim yuvasının altında 3 jumper başlığı vardır. Çalışma modunu şu şekilde ayarlayabilirsiniz: atlama teli kapağının takılması veya çıkarılması. Örneğin, A4988'i blendaja bağlayın, üç jumper'ı çıkarın, tam adım modunda; tüm jumperları takarsanız, 16-alt bölümdür çalışma modu. Bu kalkan üzerinde farklı arabirimler ortaya çıkar, böylece bazı harici cihazları istediğiniz gibi bağlayabilirsiniz.
keyestudio CNC shield V2, UNO R3 ile tamamen uyumludur, gravür (oyma) makineleri için sürücü olarak kullanılır. 3 kanallı step motorları çalıştırmak için step motor sürücü modülleri (Dahil Değil) için toplam 3 soket yuvası vardır. Her step motoru sadece 2 I/O portuna ihtiyaç duyar, bu yüzden 6 I/O portu 3 step motorun yönetimi için yeterlidir, kullanımı çok kolaydır. Bu panel, hızlı bir şekilde projenizdeki step motorları yönetmenizi sağlar. Step motor sürücü kartının çalışma modunu kolayca ayarlamak için, her bir pin yuvasının altında 3 jumper vardır. Çalışma modunu jumper'ı takarak veya çıkararak ayarlayabilirsiniz. Örneğin, A4988'i panele bağlayın, üç jumper'ı çıkarınca tam-adım modundadır; tüm jumper'ları takarsanız, 16 subdivision (altbölüm) çalışma modundadır. Bu shield üzerinde farklı tipte arayüzler bulunur, böylece bazı harici aygıtları istediğiniz gibi bağlayabilirsiniz.
Müthiş Özelliklere Bir Bakın- GRBL 0.8c uyumlu. (G kodu komutlarını kademe sinyallerine dönüştüren, Arduino UNO üzerinde çalışan açık kaynaklı ürün yazılımı)
- 3 Eksen desteği (X, Y, Z)
- Her eksen için 2 x end stop (toplamda 6)
- Mil etkinleştirme ve yön
- Soğutucu etkin
- Çıkarılabilir A4988 uyumlu step sürücülerini kullanır. (A4988, DRV8825 ve diğerleri)
- Step sürücüleri için Micro-Stepping'i ayarlamak için jumper. (DRV8825 gibi bazı sürücüler 1/32 mikro adımlama yapabilir)
- Kompakt tasarım.
- Step Motorlar 4 pinli molex konnektörlerle bağlanabilir veya yerine lehimlenebilir.
- 12V DC ile çalışır (DRV8825 36 V'a kadar çıkabilir, buna göre voltajı ayarlayın)
Dimensions Boyutlar
- 50mm x 52mm x20mm
Pinout Instructions Pin Şeması
