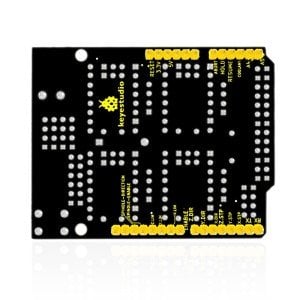

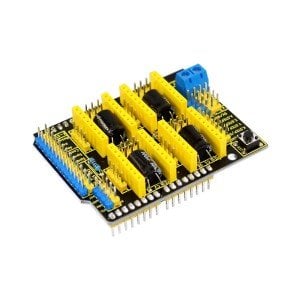

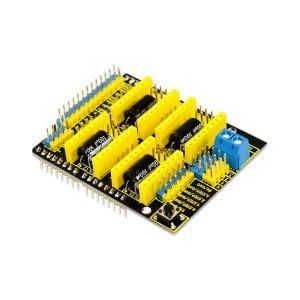

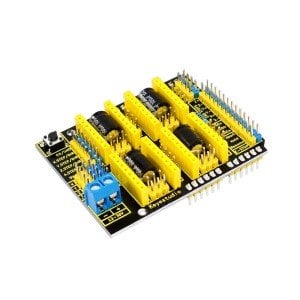

Keyestudio CNC Shield V3 A4988 3D Yazıcı Step Motor Sürücü

Tanıtım

keyestudio CNC shield V3, UNO R3 ile tamamen uyumlu olan gravür(oyma) makineleri için sürücü shield olarak kullanılır. Bu yüzden kullanırken sadece UNO R3 kontrol panosuna takmanız yeterlidir.
Step motorları çalıştırmak için toplam 4-kanal step motor sürücü modül (Dahil Değil) yuvası vardır.
Her step motoru sadece 2 I/O portuna ihtiyaç duyar, bu yüzden 8 I/O portu, 4 step motoru yönetmek için yeterlidir, kullanımı çok kolaydır. Bu shield, projenizdeki step motorları yönetmek için kolaylık ve hız sağlar.

Not ： X/Y/Z-eksenli sürücü modül başlıkları varsayılan olarak 4-pinli olarak bağlanmıştır, bu yüzden kullanım sırasında modülleri shielde takmanız yeterlidir. Ancak sürücü modülü A devresini bağlamayın, onu dönme yönünü ve motorun hızını (A_DIR; A_STP) kontrol etmek için dijital bağlantı noktalarına bağlamanız gerekir.
Step motor sürücü kartının çalışma modunu kolayca seçebilmek için, her bir pin yuvasının altında 3 jumper alanı vardır. Çalışma modunu jumper takarak veya çıkararak ayarlayabilirsiniz.
Örneğin, A4988'i shielde bağlayın, üç jumperı çıkarın, tam adım moduna geçer; tüm jumperları takarsanız, 16 subdivision (alt-bölüm) çalışma moduna geçer.
Bu shield üzerinde farklı tipte arayüzler bulunur, böylece bazı harici aygıtları istediğiniz gibi bağlayabilirsiniz.

Müthiş Özellilere Bir Bakın

• UNO R3 kontrol kartı uyumlu
• GrblController361Setup yazılımını destekler
• X/Y/Z ekseni step motorlarını sürer, step motor A Dijital portlara bağlanmalıdır.
• X/Y/Z ekseni sürücü modülü başlıkları devrede hazırdır, kullanırken sürücü modülünü doğrudan shielde takın. Varsayılan olarak X_STP (D2'ye bağlı); X_DIR (D5); Y_STP (D3); Y_DIR (D6); Z_STP (D4); Z_DIR (D7).
• Sürücü modülünü jumper üzerinden kontrol edin. (Not: A4988 takarsanız, tam adım modu için üç jumperı çıkarın; 16 subdivision (alt-bölüm) çalışma modu için üç jumperı takın.
• Tüm sürücü modüllerinin etkin portu (EN) D8'e bağlanır.
• 42 step motor bağlantısı için üç adet 4pin 2.54mm aralıklı başlık ile gelir.
• 4 kademeli motor sürücü modülünü mavi terminal blokları üzerinden DC 12V voltajla besleyebilir.
• Seri haberleşme, I2C haberleşme portları bulunur.

Teknik Detaylar

• Boyutlar: 69mm x 54mm x15mm
• Ağırlık: 31g

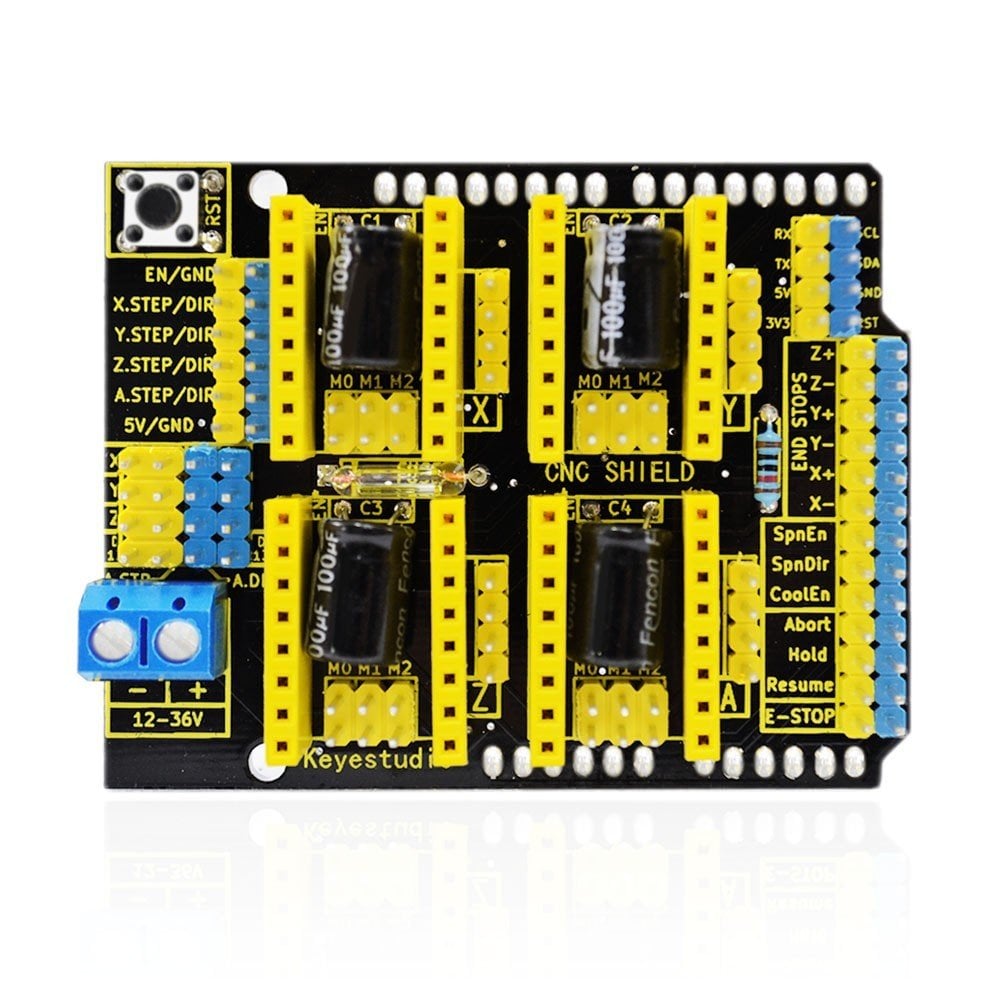

Pin Şeması Talimatları

Kullanma Metodu

Bu shieldi kullanırken kontrol kartı (UNO R3), sürücü kartı (A4988 gibi), motor (42 step motor) ve diğer donanımlarla birlikte kullanmanız gerekir. Ürün yazılımını kontrol kartına yazmanız gerekir. Bu nedenle, Arduino IDE yazılımını ve GrblController361Setup yazılımı gibi özel üst bilgisayar yazılımını kullanmanız gerekir.
Detaylı kullanım için, web sitemizdeki CNC setimize bakın.
