Keyestudio CNC Shield V4 Kart (Nano Uyumlu)
Contents (Hızlı Menü)
Introduction / Tanıtım

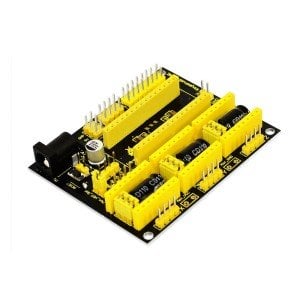

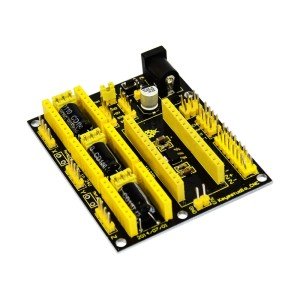

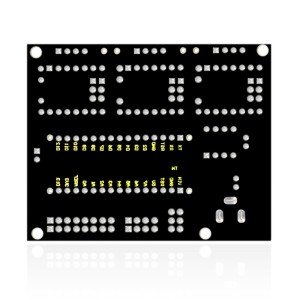

keyestudio CNC kalkanı V4 gravür makineleri için NANO kontrol kartı ile tamamen uyumlu sürüş kalkanı olarak kullanılır. Bu nedenle, kullanırken Nano kartı kalkan üzerine istiflemeniz yeterlidir.
3 kanallı step motorları çalıştırmak için step motor sürücü modülleri (Dahil Değil) için toplam 3 yollu pin yuvalarına sahiptir.
Her adım motorunun sadece 2 IO bağlantı noktasına ihtiyacı vardır, bu nedenle 6 adım motoru, kullanımı çok kolay olan 3 adım motorunu yönetmek için yeterlidir. Bu kalkan, projenizdeki step motorları yönetmek için hızlı bir iş yapabilir.
Step motor sürücü kartının çalışma modunda kolayca hata ayıklamak için, her pim yuvasının altında 3 jumper başlığı vardır. Atlama teli kapağını takarak veya çıkararak çalışma modunu ayarlayabilirsiniz.
Örneğin, A4988'i blendaja bağlayın, üç jumper'ı çıkarın, tam adım modunda; tüm jumper'ları takarsanız, 16 alt bölümlü çalışma modudur.
Bu kalkan üzerinde farklı arabirimler ortaya çıkar, böylece bazı harici cihazları istediğiniz gibi bağlayabilirsiniz.
Check out these awesome specifications / Müthiş Özelliklere Bir Bakın
- GrblController361Setup yazılımını destekler
X / Y / Z ekseni kademeli motorları çalıştırabilir
Sürücü modülünü atlama kablosu kapağıyla kontrol edin. (Not: A4988'i bağlarsanız, tam atlama modu olarak üç atlama kablosunu çıkarın; atlama kablolarını takarsanız, 16 alt bölümlü çalışma modu.)
42 kademeli motor bağlantısı için 2,54 mm'lik üç adet 4pin başlık ile birlikte gelir.
Bu kalkana 3 kademeli motor sürücü modülünü doğrudan takabilirsiniz, varsayılan X_STP (D2'ye bağlı); X_DIR (D5); Y_STP (D3); Y_DIR (D6); Z_STP (D4); Z_DIR (D7).
Tüm sürücü modüllerinin etkin bağlantı noktası (EN) D8'e bağlanmıştır.
Harici bir güç girişi (DC 12V) ile 3 kademeli motor sürücü modülü ve Nano kart için güç sağlayabilir.
Seri iletişim, I2C iletişimi gibi diğer iletişim portları.
Technical Details / Teknik Detaylar
- Dimensions: 72mm x 59mm x15mm
- Weight: 31g

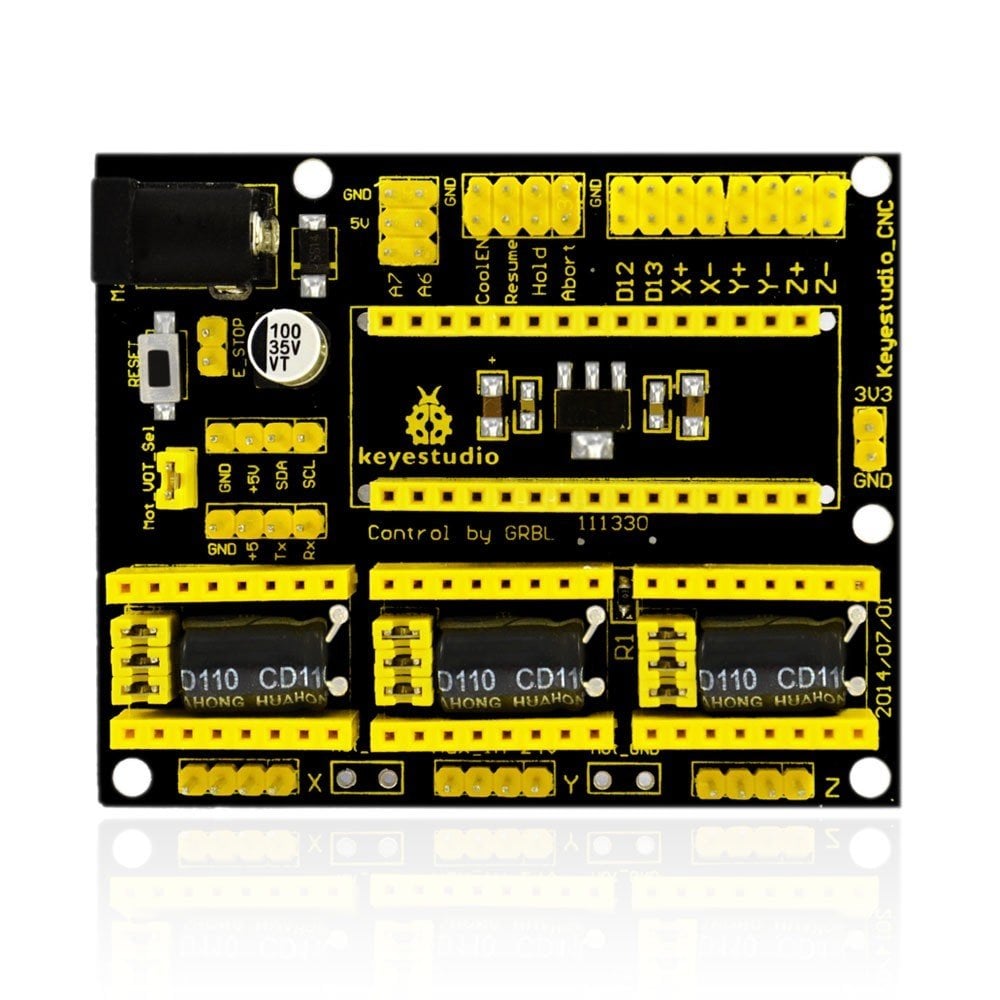

Pinout Instructions / Pin Şeması
Using Method / Kullanma Methodu
When using this shield, on the hardware, you need to use it with the control board (Nano board ), the drive board (such as A4988), the motor (42 stepper motor) and others. And you need to burn the firmware to the control board. So need to use the software Arduino IDE, and the special upper computer software, such as GrblController361Setup software.
For detailed use, refer to our keyestudio CNC kit on wiki website.
