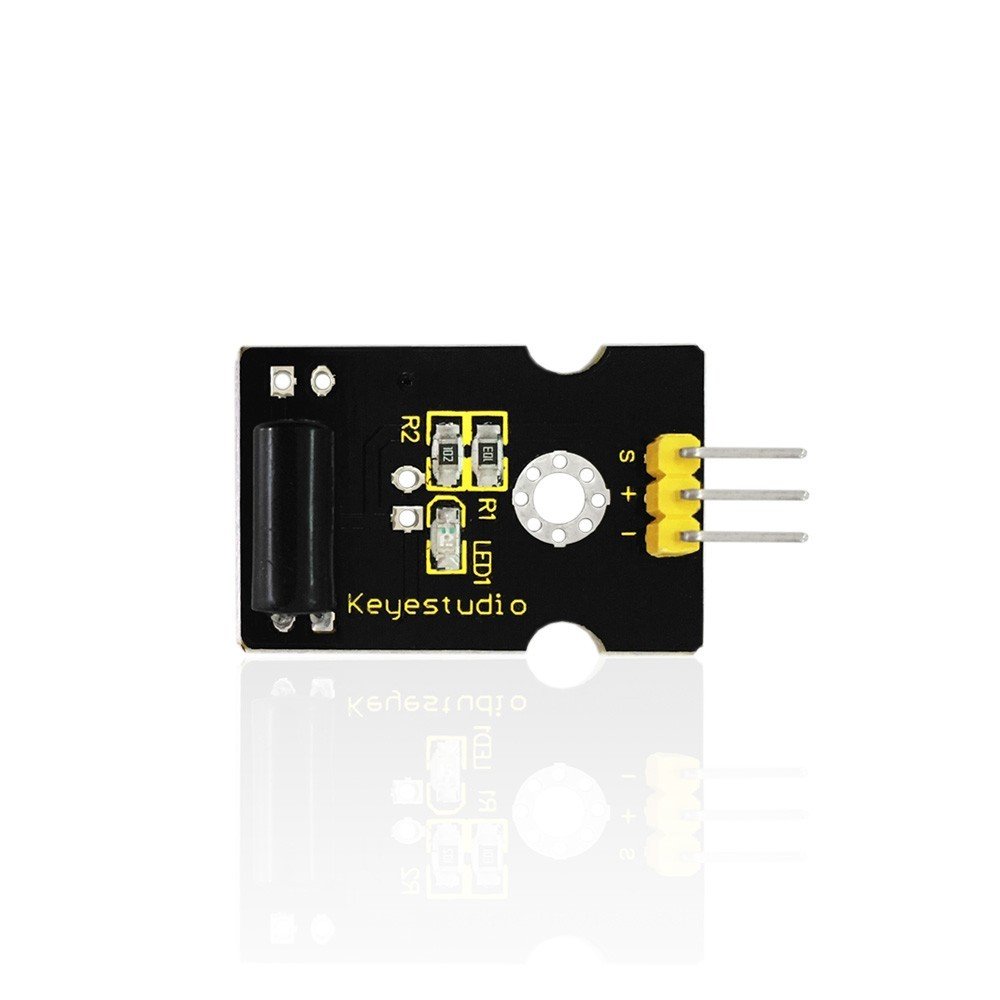

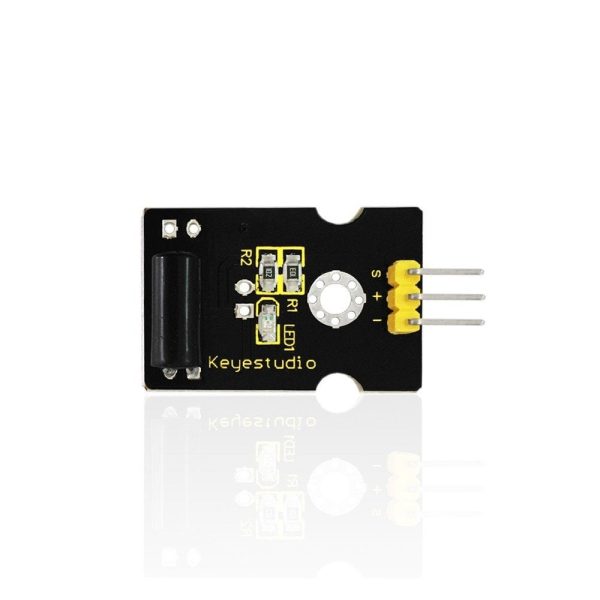

Keyestudio Dijital Eğim Sensörü

Contents  (Hızlı Menü)

Introduction / Tanıtım

Tilt Sensor is a digital tilt switch,which can be used as a simple tilt sensor. Simply plug it to our IO/Sensor shield, it can be used to make amazing interactive projects. With dedicated sensor shield and Arduino, you can achieve interesting and interactive work.

Eğim Sensörü, basit bir eğim sensörü olarak kullanılabilecek bir dijital eğim anahtarıdır. Basitçe IO/Sensör shielde takın, şaşırtıcı interaktif projeler yapmak için kullanın. Söz konusu sensör shield ve Arduino ile ilginç ve etkileşimli bir çalışma yolu elde edebilirsiniz.

Specifications / Özellikler

• Supply Voltage: 3.3V to 5V
• Interface: Digital

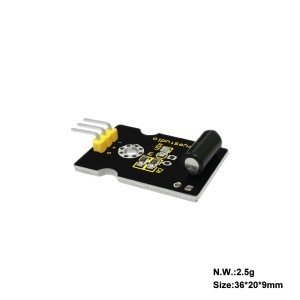

• Size: 36*20*9 mm
• Weight: 3g

• Besleme Gerilimi: 3.3V ila 5V
• Arayüz: Dijital
• Ebat: 30*20 mm
• Ağırlık: 3g

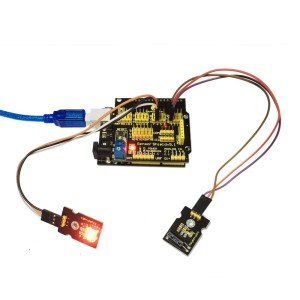

Connection Diagram / Bağlantı Şeması

Sample Code / Örnek Kod

int ledPin = 13;                // Connect LED to pin 13
int switcher = 3;                 // Connect Tilt sensor to Pin3

void setup()
{
  pinMode(ledPin, OUTPUT);      // Set digital pin 13 to output mode
  pinMode(switcher, INPUT);       // Set digital pin 3 to input mode
}
void loop()
{

   if(digitalRead(switcher)==HIGH) //Read sensor value
     {
        digitalWrite(ledPin, HIGH);   // Turn on LED when the sensor is tilted
     }
   else
     {
        digitalWrite(ledPin, LOW);    // Turn off LED when the sensor is not triggered
     }
}

 Test

Resources / Kaynaklar

Video

PDF

https://drive.google.com/open?id=1Jh2n_0j4kI9847SeZXDK1xfWuhPjF3dn
