Keyestudio EASY plug 1602 I2C Modül

Tanıtım

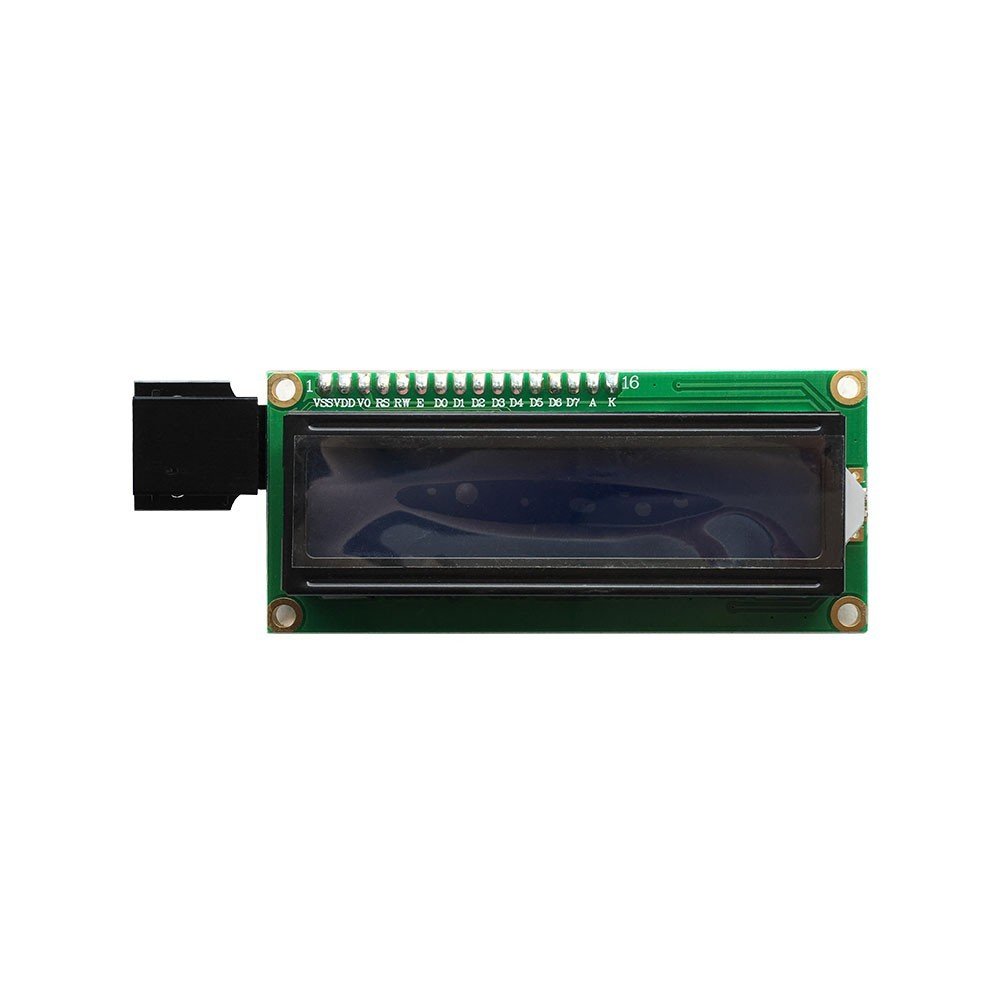

1602 I2C modülü, mavi arka planlı ve beyaz arka aydınlatmalı 16 karakterlik 2 satırlı LCD ekrandır. Arduino Likit Kristal Kütüphanesi ile uyumlu olduğu için bu LCD kullanıma hazırdır. Orijinal 1602 LCD'nin çalışır durumda olması için 7 IO bağlantı noktasına ihtiyacı vardır, bu kolay fiş tasarımı kablo bağlantısını her zamankinden daha kolay hale getirir.
Not: bu modülün EASY plug kontrol kartı ile birlikte kullanılması gerekir.

Özellikler

• Interface: Easy plug
I2C Adresi: 0x27
Arkadan aydınlatmalı (Beyaz karakter renginde mavi)
Besleme gerilimi: 5V
Ayarlanabilir kontrast
Boyut: 98 * 36mm
Ağırlık: 30g

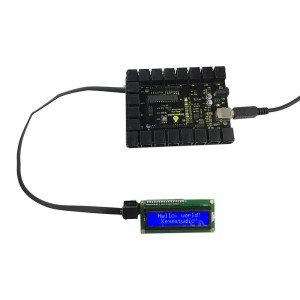

Connection Diagram

Sample Code

//YWROBOT
//Compatible with the Arduino IDE 1.0
//Library version:1.1
#include     // Place file "Wire.h” under the directory "library” of Arduino
#include   // Place file "LiquidCrystal_I2C.h” under the directory "library” of Arduino
LiquidCrystal_I2C lcd(0x27,16,2);  // set the LCD address to 0x27 for a 16 chars and 2 line display
void setup()
{
  lcd.init();                      // initialize the lcd
  lcd.init();
  // Print a message to the LCD.
  lcd.backlight();
  lcd.setCursor(2,0);
  lcd.print("Hello, world!");
  lcd.setCursor(2,1);
  lcd.print("Hello, keyes!");
}
void loop()
{
}

Result Show

Resources

PDF

https://drive.google.com/open?id=1enfntBGnTz0E5fV7bDyo1V0rx-UG9aHS

Libraries

https://drive.google.com/open?id=1GDXef8N40WOFa0TEa0d8Xvia1cVM2Fuo
