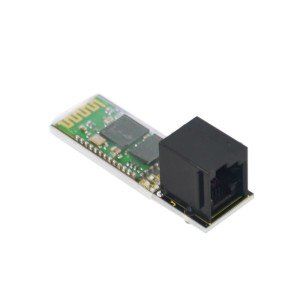

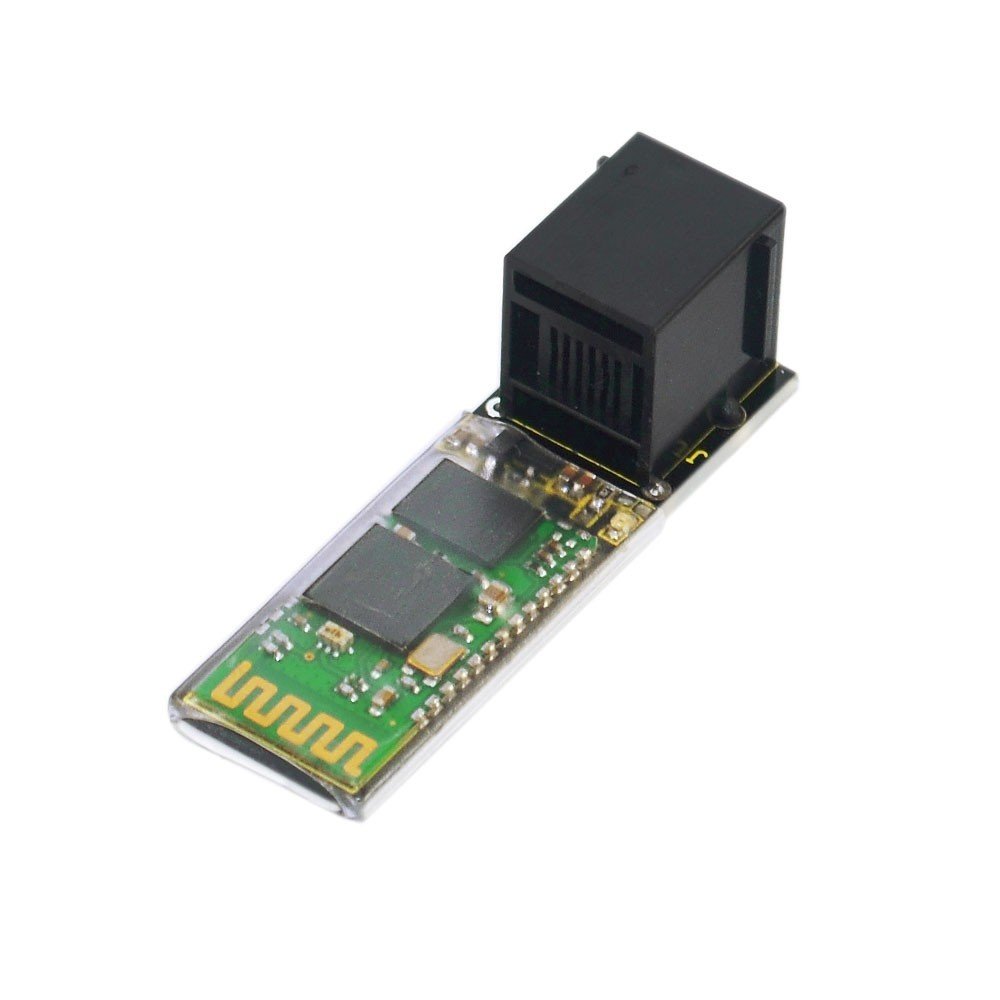

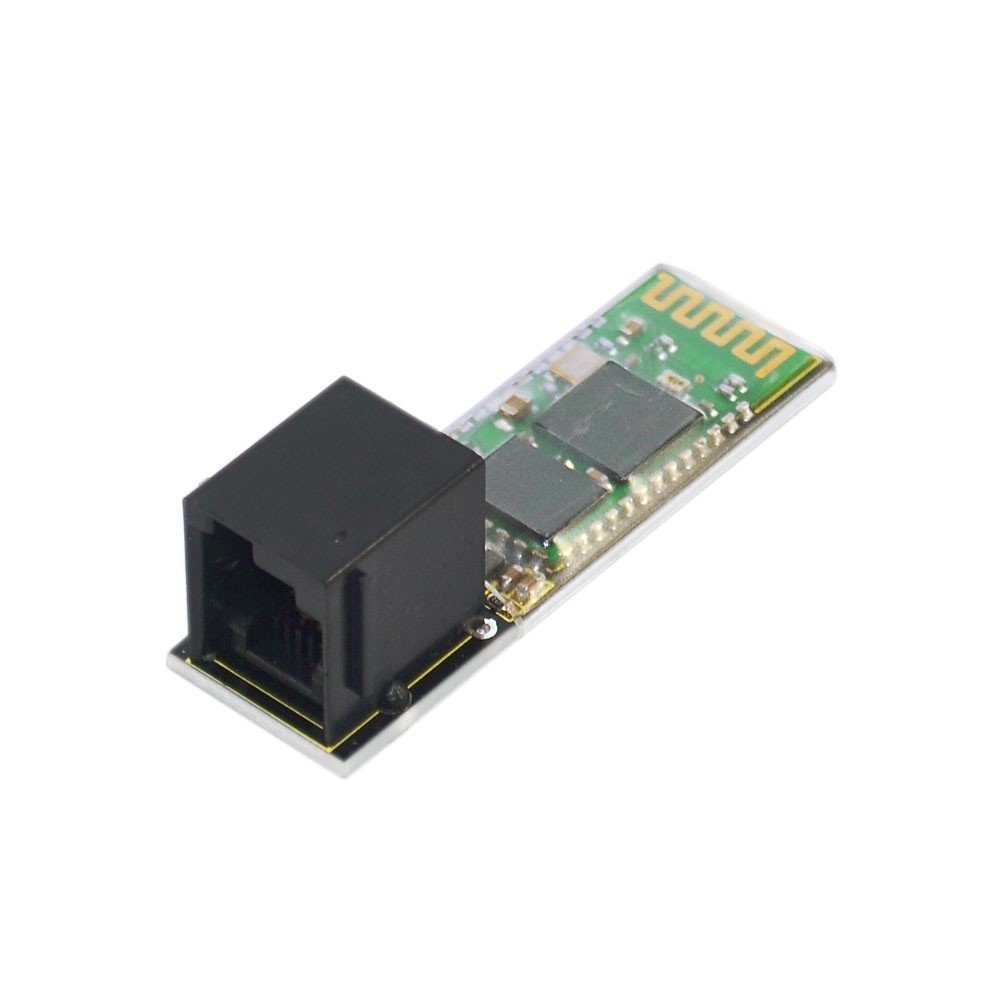

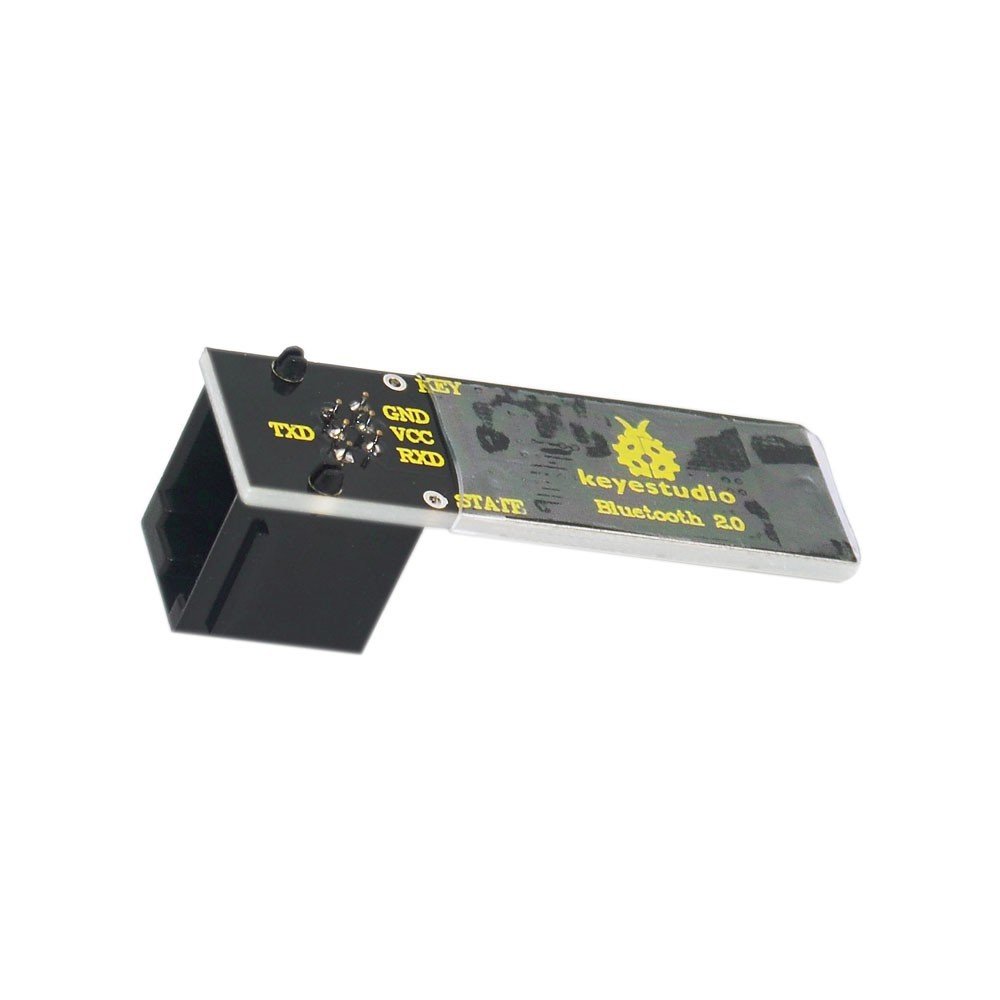

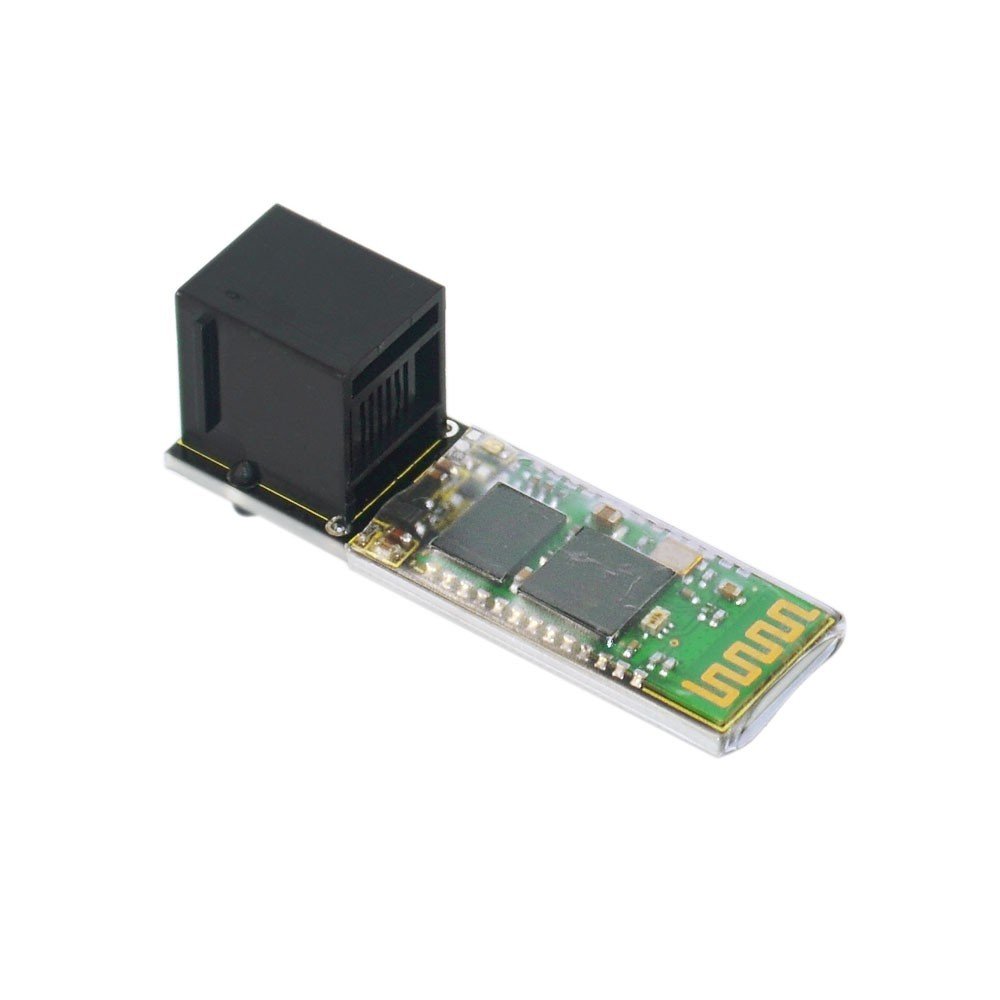

Keyestudio EASY plug Bluetooth Modülü

Tanıtım

Bu Bluetooth modülü seri kablosuz veri iletimini kolayca gerçekleştirebilir. Çalışma frekansı en popüler 2.4GHz ISM frekans bandı arasındadır (yani Endüstriyel, bilimsel ve tıbbi). Bluetooth 2.1 + EDR standardını benimser. Bluetooth 2.1'de, farklı cihazların sinyal iletim süresi 0,5 saniyelik bir aralıkta duruyor, böylece bluetooth yongasının iş yükü önemli ölçüde azaltılabilir ve bluetooth için daha fazla uyku süresi kaydedilebilir.
Not: bu modülün EASY fiş kontrol kartı ile birlikte kullanılması gerekir.

Özellikler

• Interface: Easy plug
Bluetooth protokolü: Bluetooth 2.1+ EDR standardı
USB protokolü: USB v1.1 / 2.0
Çalışma frekansı: 2.4GHz ISM frekans bandı
Modülasyon modu: Gauss frekans Kaydırma Anahtarlaması
İletim gücü: d 4dBm, ikinci aşama
Hassasiyet:% 0.1 Bit Hata Oranında ≤-84dBm
Aktarım hızı: 2.1Mbps (Maks) / 160 kbps (Asenkron) ； 1Mbps / 1Mbps (Senkron)
Güvenlik özelliği: Kimlik doğrulama ve şifreleme
Desteklenen yapılandırma: Bluetooth seri bağlantı noktası (büyük ve küçük)
Besleme Gerilimi: 5V DC 50mA
Çalışma sıcaklığı: -20 ila 55 ℃
Boyut: 49 * 15.4mm
Ağırlık: 6g

Connection Diagram

Sample Code

int val;
int ledpin=13;
void setup()
{
Serial.begin(9600);
 pinMode(ledpin,OUTPUT);
} void loop()
{ val=Serial.read();
if(val=='a')
 {
digitalWrite(ledpin,HIGH);
delay(250);
digitalWrite(ledpin,LOW);
delay(250);
 Serial.println("Hello keyes!");
}}

Resources

PDF

https://drive.google.com/open?id=1Mr_r2QrY43AbX_7-N4BhA-3FyjT9b3Zu

APP

https://drive.google.com/open?id=1oApP29DAwwSeDy0jxN59TeVWW50c3HI8
