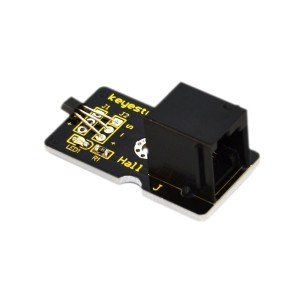

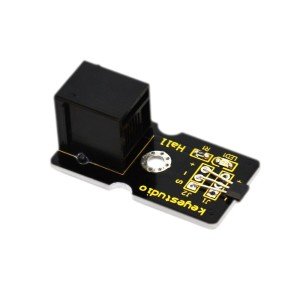

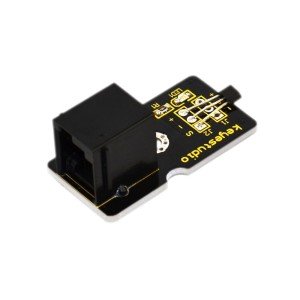

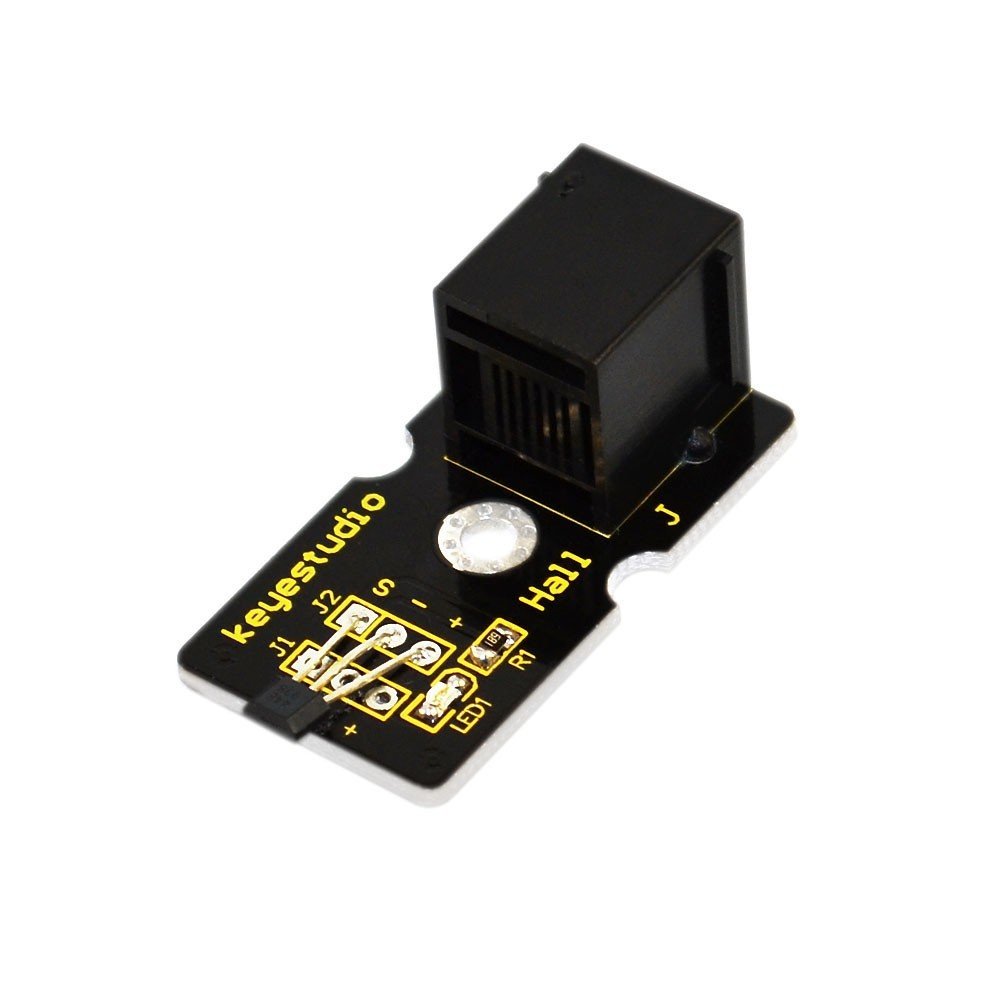

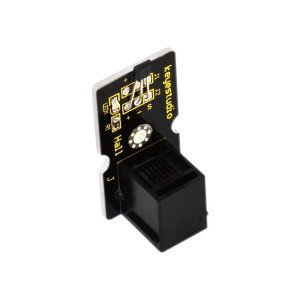

Keyestudio EASY plug Hall Manyetik Sensörü

Tanıtım

Bu bir Manyetik İndüksiyon Sensörüdür. Manyetik malzemeleri 75 piksele kadar algılama aralığında algılar. Algılama aralığı ve manyetik alanın gücü orantılıdır. Çıkış dijital açık / kapalı. Bu sensörde SFE Manyetik Anahtar - Manyetik Alan Sensörü kullanılır.
Not: Bu modülün EASY plug kontrol kartı ile birlikte kullanılması gerekir.

Özellikler

Manyetik malzemelerin algılanması
     Algılama aralığı: 75 piksele kadar
     Çıkış: dijital açık / kapalı
     Algılama mesafesi ve manyetik alan şiddeti orantılıdır
     Boyut: 42.3 * 20mm
     Ağırlık: 5g

Connection Diagram

Sample Code

int ledPin = 13;                // choose the pin for the LED
int inputPin = 11;               // Connect sensor to input pin 11
int val = 0;                    // variable for reading the pin status
void setup() {
 pinMode(ledPin, OUTPUT);      // declare LED as output
 pinMode(inputPin, INPUT);     // declare pushbutton as input
}
void loop(){
 val = digitalRead(inputPin);  // read input value
 if (val == HIGH) {            // check if the input is HIGH
   digitalWrite(ledPin, LOW);  // turn LED OFF
 } else {
   digitalWrite(ledPin, HIGH); // turn LED ON
 }
}

Resources

PDF

https://drive.google.com/open?id=100ur6ksO4Turkl6qHkmHb2atWy35kv7k
