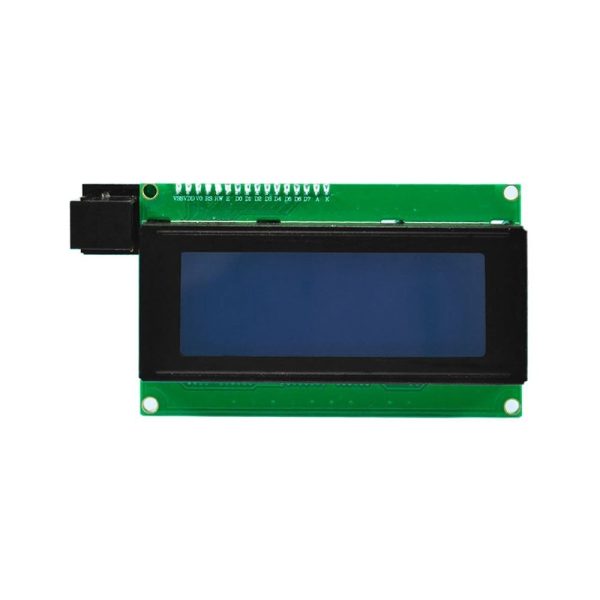

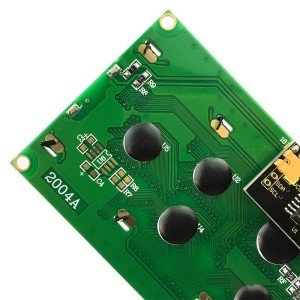

Keyestudio EASY plug I2C 2004 LCD

Contents

EASY plug I2C 2004 LCD

Introduction

Keyestudio Easy-plug 2004 I2C Modülü, 20 karakterlik 4 satırlı, Mavi arka planlı ve Beyaz arka aydınlatmalı LCD ekrandır. Orijinal 2004 LCD ekranın çalışır durumda olması için 7 adet IO bağlantı noktasına ihtiyacı vardır, bizimki Arduino IIC / I2C arabirimi ile üretilmiştir ve 5 IO bağlantı noktası tasarrufu sağlar. Kolay fiş kontrol kartında, bir IIC arayüzü yeterli olacaktır. Arduino Likit Kristal Kütüphanesi ile uyumlu olduğu için bu LCD kullanıma hazırdır.
Not: bu modülün EASY plug kontrol kartı ile birlikte kullanılması gerekir.

Specification

• Interface: Easy-plug
İletişim protokolü: I2C
I2C adresi: 0x27
Çalışma gerilimi: + 5V
Kontrast kontrolü: potansiyometre ile
Boyut: 98mm * 36mm
Ağırlık: 30g

Connection Diagram

This module carries I2C interface, so we need to comply with I2C protocol in usage and corresponding head files must be included and added into the library.
Below is the connection diagram between this module and Easy-plug controller:

Sample Code

Download the libraries of Wire and LiquidCrystal_I2C: [1]

//KEYES
//Compatible with the Arduino IDE 1.0
//Library version:1.1
#include
#include

LiquidCrystal_I2C lcd(0x27,20,4);  // set the LCD address to 0x27 for a 16 chars and 2 line display


void setup()
{
  lcd.init();                      // initialize the lcd
  lcd.init();
  // Print a message to the LCD.
  lcd.backlight();
  lcd.setCursor(3,0);
  lcd.print("Hello, world!");
  lcd.setCursor(2,1);
  lcd.print("Hello，keyestudio!");
   lcd.setCursor(0,2);
  lcd.print("Arduino LCM IIC 2004");
   lcd.setCursor(2,3);
  lcd.print("Power By Ec-yuan!");
}
void loop()
{
}

Note: To ensure that this module will work properly, these two head files, namely Wire and LiquidCrystal_I2C, must be added into our library before code testing.

Result Show

Resources

PDF:

https://drive.google.com/open?id=1Om7kjqDou7feMC1eCoix8yAxIx9n_RW7

Download the Libraries of Wire and LiquidCrystal_I2C:

https://drive.google.com/open?id=1a_S1eglzvtvgv6wOz-a-dDk3QknVW6AU
