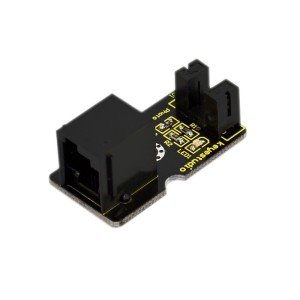

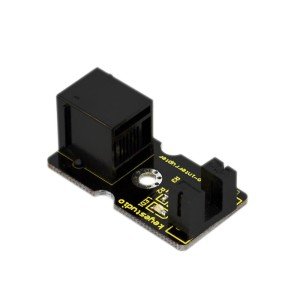

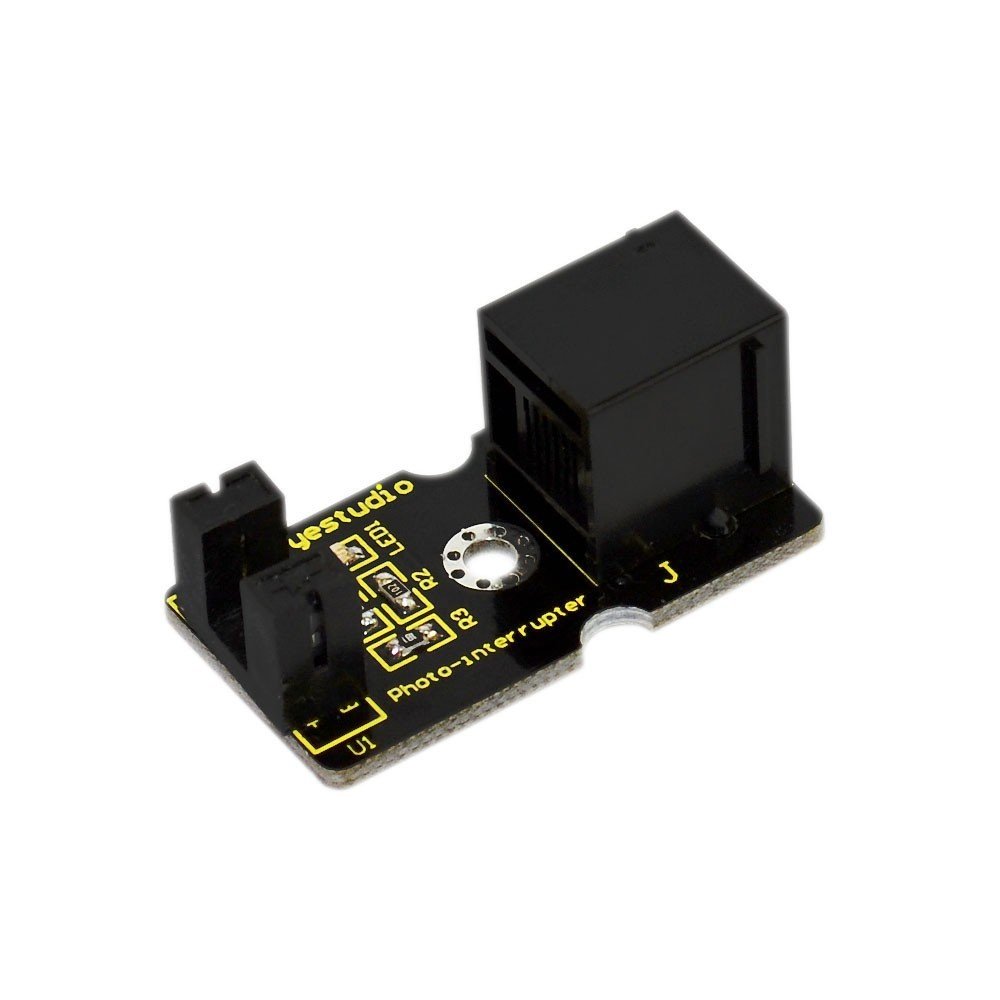

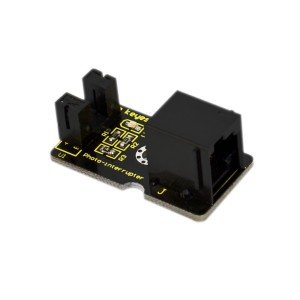

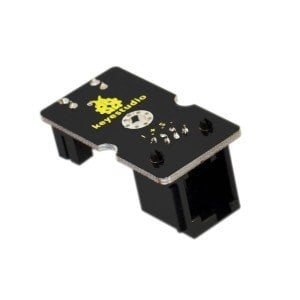

Keyestudio EASY plug Photo Interrupter (Kesme) Modülü

Contents

Keyestudio EASY plug Photo Interrupter (Kesme) Modülü

Tanıtım

Bu sensörün dik kısmı kızılötesi yayıcıdır ve diğer tarafında korumalı kızılötesi dedektördür. Bir uçtan diğer uca bir kızılötesi ışık demeti yayarak, sensör bir nesneyi ışın içinden geçtiğinde algılayabilir. Optik limit anahtarları, pelet dağıtımı, genel nesne algılama vb. Gibi birçok uygulama için kullanılır.
Not: bu modülün EASY plug kontrol kartı ile birlikte kullanılması gerekir.

Özellikler

• Interface: Easy plug
Besleme Gerilimi: 3.3V to 5V
Arayüz: Dijital
Boyut: 38x20mm
Ağırlık: 5g

Connection Diagram

Sample Code

// photo interrupter module

int Led = 13 ;// define LED Interface
int buttonpin = 3; // define the photo interrupter sensor interface
int val ;// define numeric variables val
void setup ()
{
  pinMode (Led, OUTPUT) ;// define LED as output interface
  pinMode (buttonpin, INPUT) ;// define the photo interrupter sensor output interface
}
void loop ()
{
  val = digitalRead (buttonpin) ;// digital interface will be assigned a value of 3 to read val
  if (val == HIGH) // When the light sensor detects a signal is interrupted, LED flashes
  {
    digitalWrite (Led, HIGH);
  }
  else
  {
    digitalWrite (Led, LOW);
  }
}

Resources

PDF

https://drive.google.com/open?id=1bUzBV5--XSbR5vWkbP1shRLCVHCnZW3j
