Keyestudio EASY plug PIR Hareket Sensörü

Contents

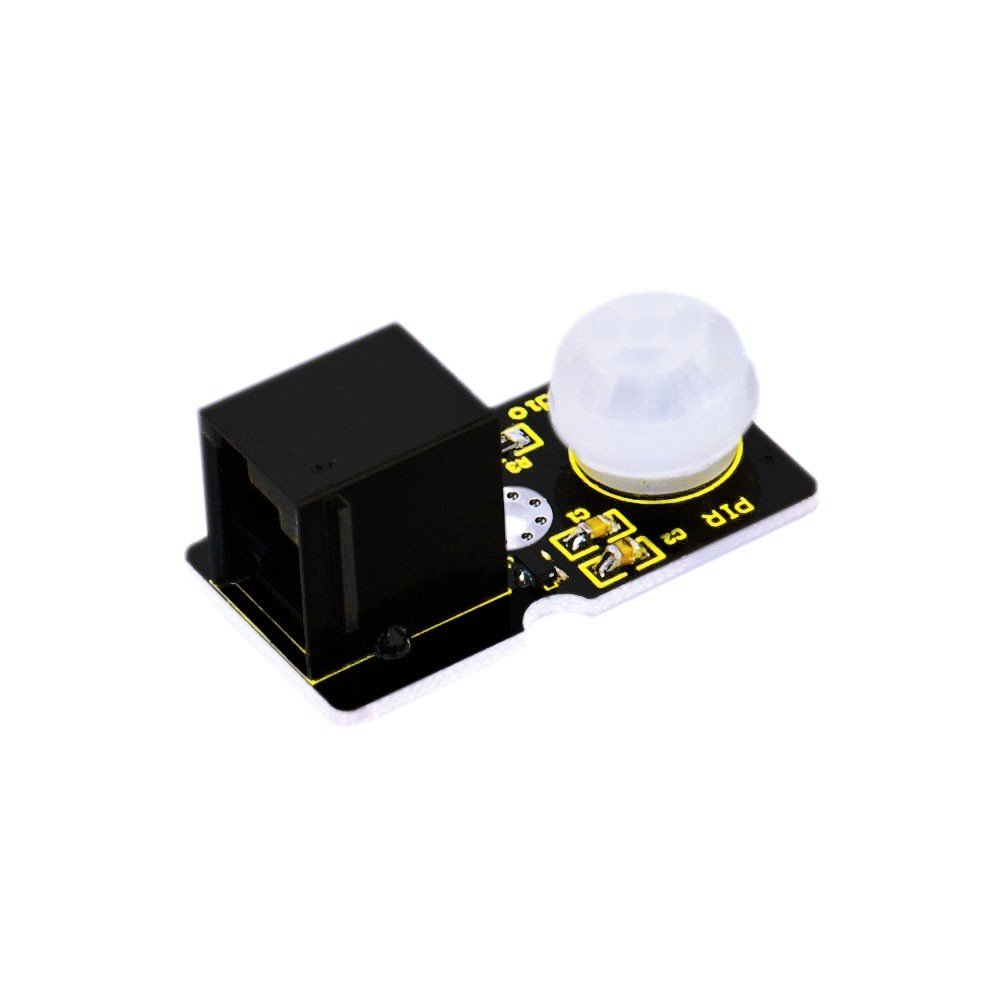

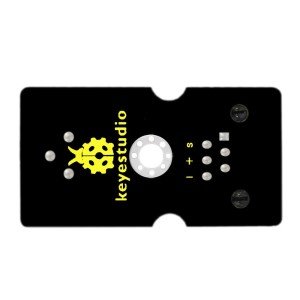

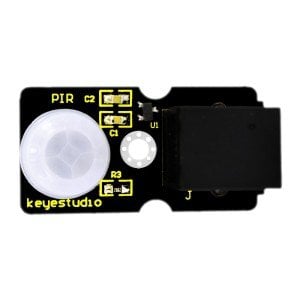

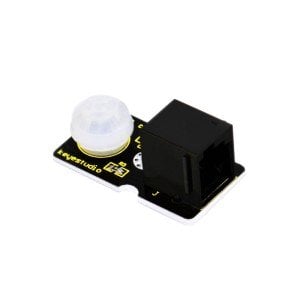

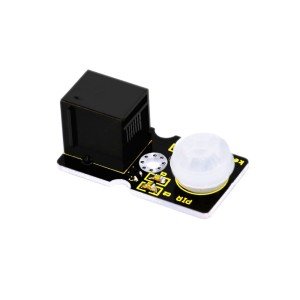

EASY plug PIR Hareket Sensörü

Tanıtım

Pyroelektrik kızılötesi hareket sensörü, hareketli bir kişiden veya hareketli bir hayvandan gelen kızılötesi sinyalleri algılayabilir ve anahtarlama sinyalleri verir. Düşük güç tüketimi, iyi gizleme, düşük maliyet vb avantajları vardır. İnsan vücudunun hareketini tespit etmek için çeşitli vesilelerle uygulanabilir.
Not: bu modülün EASY plug kontrol kartı ile birlikte kullanılması gerekir.

Özellikler

• Interface: Easy plug
• Giriş Gerilimi: 3.3 ~ 5V, 6V Maximum
  Çalışma Akımı: 15uA
  Çalışma Sıcaklığı: -20 ~ 85 ℃
  Çıkış Gerilimi: Yüksek 3V, düşük 0V
  Çıkış Gecikme Süresi (Yüksek Seviye): Yaklaşık 2.3 ila 3 Saniye
  Algılama açısı: 100 °
  Algılama mesafesi: 7 metre
  Çıkış Göstergesi LED'i (YÜKSEK çıkış olduğunda, AÇIK olacaktır)
  Pin sınır akımı: 100mA
  Boyut: 36.4 * 20mm
  Ağırlık: 6g.

Connection Diagram

Sample Code

byte sensorPin = 3;
byte indicator = 13;
void setup()
{
 pinMode(sensorPin,INPUT);
 pinMode(indicator,OUTPUT);
 Serial.begin(9600);
}
void loop()
{
 byte state = digitalRead(sensorPin);
 digitalWrite(indicator,state);
 if(state == 1)Serial.println("Somebody is in this area!");
 else if(state == 0)Serial.println("No one!");
 delay(500);
}

Resources

PDF

https://drive.google.com/open?id=1_EXnBPMfjKHLdmLGqJJjqX_041nNH912
