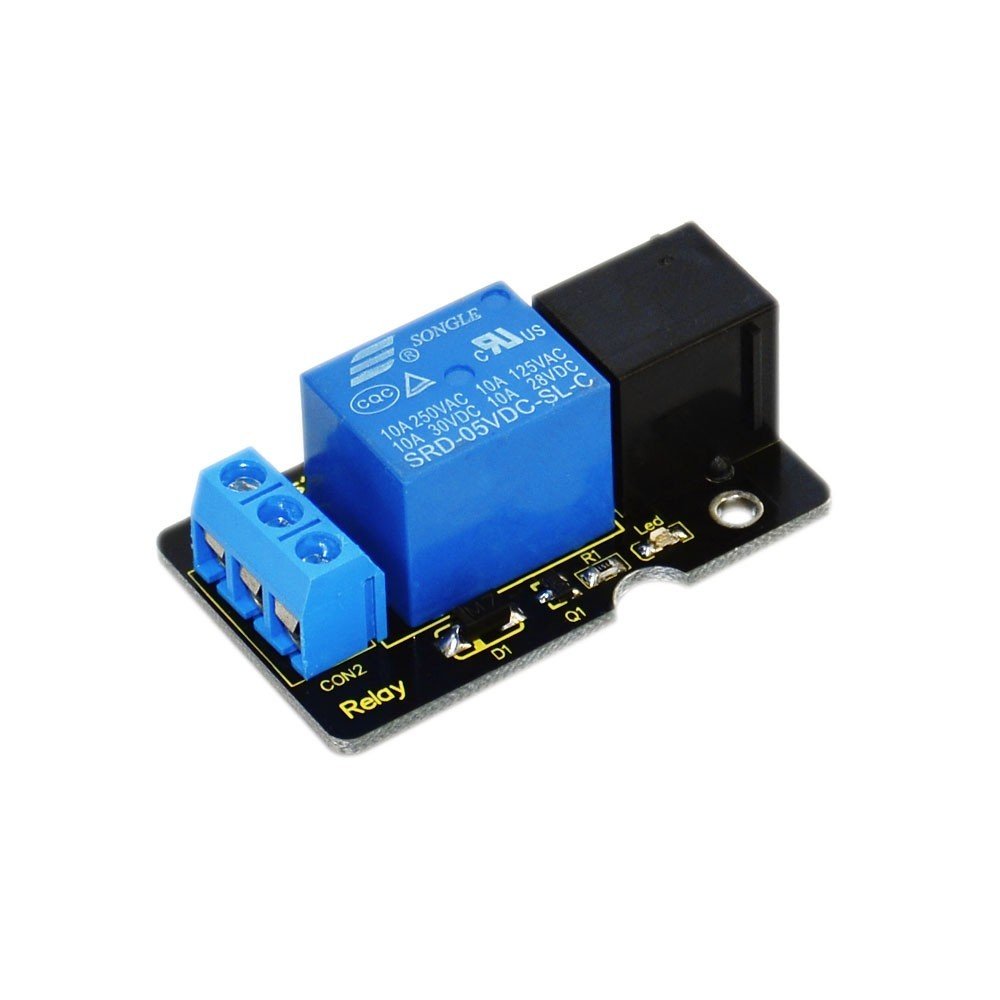

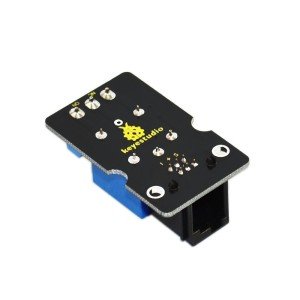

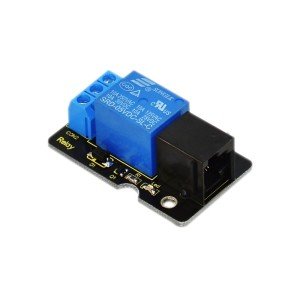

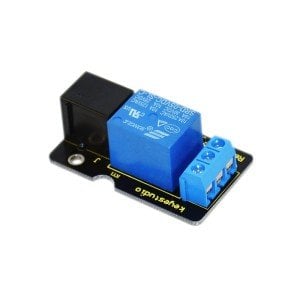

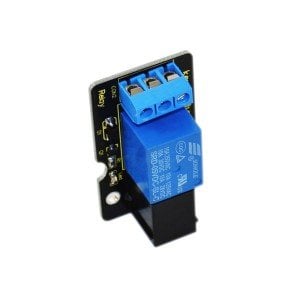

Keyestudio EASY plug Tek Röle Modülü

Tanıtım

Röle, izolasyon fonksiyonuna sahip otomatik bir anahtar elemanıdır. Uzaktan kumanda, uzaktan algılama, iletişim, otomatik kontrol, mekatronik ve elektronik cihazlarda yaygın olarak kullanılmaktadır. En önemli kontrol elemanlarından biridir. Ayrıca, sadece rölenin ilgili portlarına farklı seviye sinyalleri girerek kontrol etmek ve kullanmak kolaydır. Burada tanıttığımız tek rölede, rölenin açık ve kapalı durumunu gözlemlemeniz için uygun bir durum gösterge ışığı vardır.
Not: bu modülün EASY fiş kontrol kartı ile birlikte kullanılması gerekir.

Özellikler

• Interface: Easy plug
• Tür: Dijital
  Anma akımı: 10A (NO) 5A (NC)
  Maksimum anahtarlama gerilimi: 150VAC 24VDC
  Dijital arayüz
  Kontrol sinyali: TTL seviyesi
  Anma yükü: 8A 150VAC (NO) 10A 24VDC (NO), 5A 250VAC (NO / NC) 5A 24VDC (NO / NC)
  Maksimum anahtarlama gücü: AC1200VA DC240W (NO) AC625VA DC120W (NC)
  İletişim eylem süresi: 10 ms
  Boyut: 46.5 * 28mm
  Ağırlık: 17g

Connection Diagram

Now, let’s connect this module to the D8 port of the controller board using the EASY plug cable.

Sample Code

 int Relay = 8;
  void setup()
{
  pinMode(Relay, OUTPUT);     //Set Pin3 as output
}
void loop()
{
  digitalWrite(Relay, HIGH);   //Turn on relay
  delay(1000);
  digitalWrite(Relay, LOW);   //Turn on relay
  delay(1000);
}

Resources

PDF

https://drive.google.com/open?id=10Rqkgo0IfpkSBjd4xDaCyRG-npQiFv4v
