Keyestudio Elektromıknatıs Modülü
Keyestudio Elektromıknatıs Modülü
Açıklama

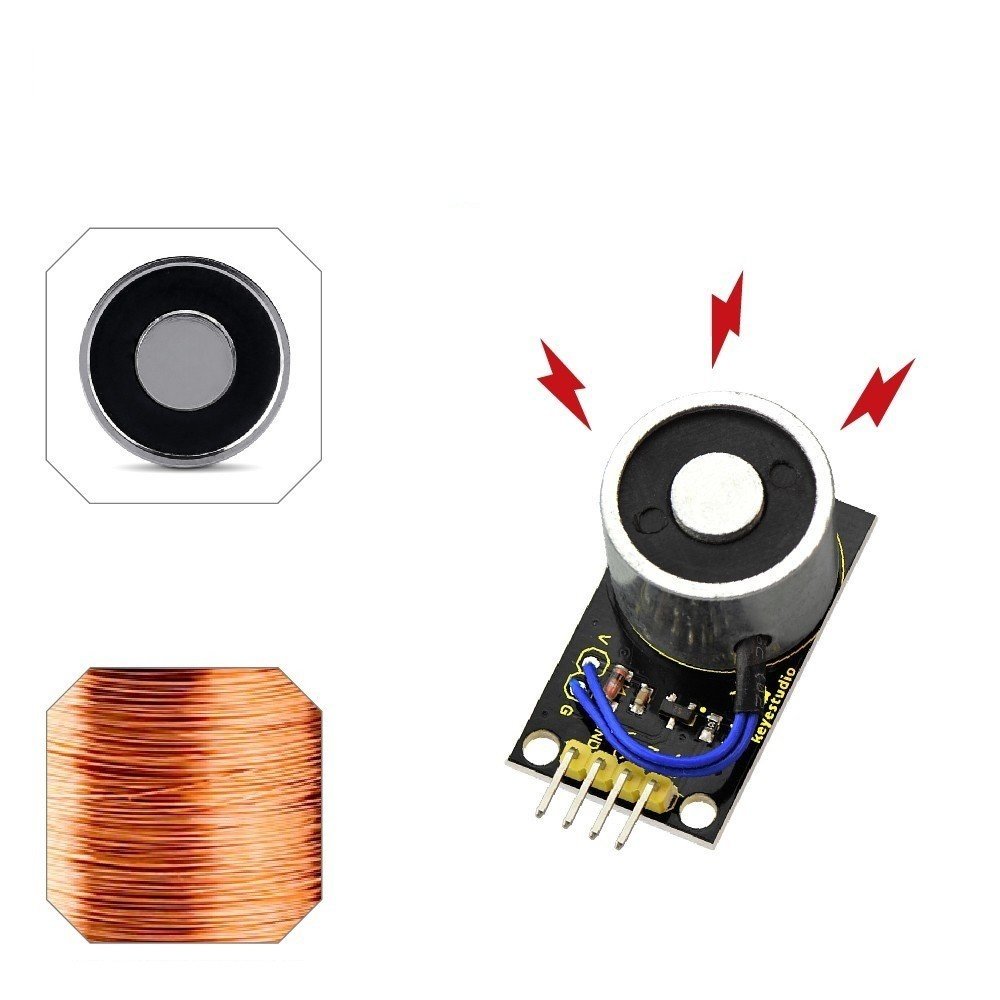

Bu modül temel olarak bir elektromıknatıs içerir. Elektrik akımından manyetik alan üreten bir mıknatıs.
Elektromanyetik prensibi kullanır. Akımdan geçen düz bir metal tel ile telin etrafındaki boşluk dairesel bir manyetik alan üretecektir. Manyetik alanı konsantre etmek için, elektromıknatısın içindeki bobin bir bobine sarılır ve birçok çizgi yan yana düzenlenir, böylece bobinin tüm manyetik alanları bobin merkezinden geçer ve güçlü bir manyetik alan oluşturur orada 1 kg ferromanyetik emebilir.
Bu modülü kullanırken, Sinyal ucundaki Yüksek veya Düşük seviyesini kontrol ederek elektromıknatısı açıp kapatabilirsiniz.
Özellikler
- Yüksek mukavemetli emişli küçük elektromıknatıs indüksiyonu.
Elektromıknatıs yerleşik saf bakır bobin, güçlü iletkenlik, düşük güç tüketimi.
Elektromıknatıs elektrikli demir kabuk, daha az remanence, entegre kalıplama, güçlü manyetik iletkenlik.

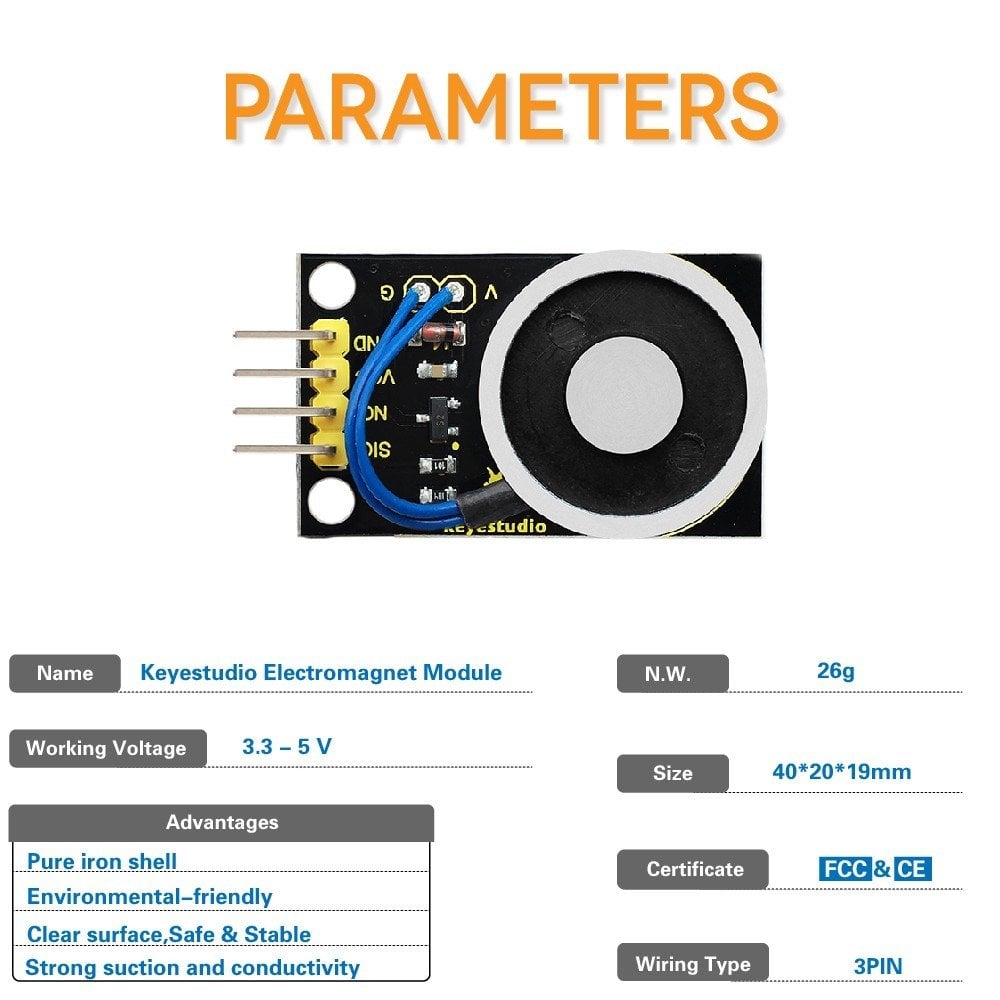

Parameters / Parametreler
- Working Voltage: 3.3-5V

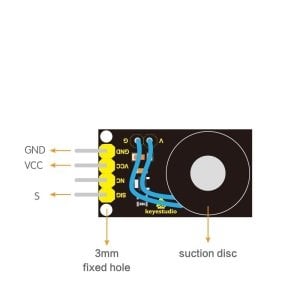

- Wiring Type: 3PIN
Connection Diagram / Bağlantı Diagramı

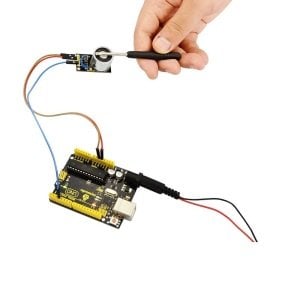

Connect up this module and UNO board like this: SIG pin to Digital port 3, VCC pin to 5V, GND pin to the ground port. Shown as below.
Example Code / Örnek Kod
Now, open up the Arduino IDE and type in the following code:
int Solenoid = 3; //define digital port 3
void setup()
{
pinMode(Solenoid, OUTPUT); //set Solenoid as OUTPUT
}
void loop()
{
digitalWrite(Solenoid, HIGH);// Solenoid is effective
delay(2000); // delay 2S
digitalWrite(Solenoid, LOW); // Solenoid is non-effective
delay(2000); //delay 2S
}
Example Result / Örnek Sonuç
After wiring, upload the above code to the board, if put an iron
screwdriver close to the electromagnet module, they should be available
to attract together for two seconds, then lose its magnetic attraction
for two seconds, circularly.
