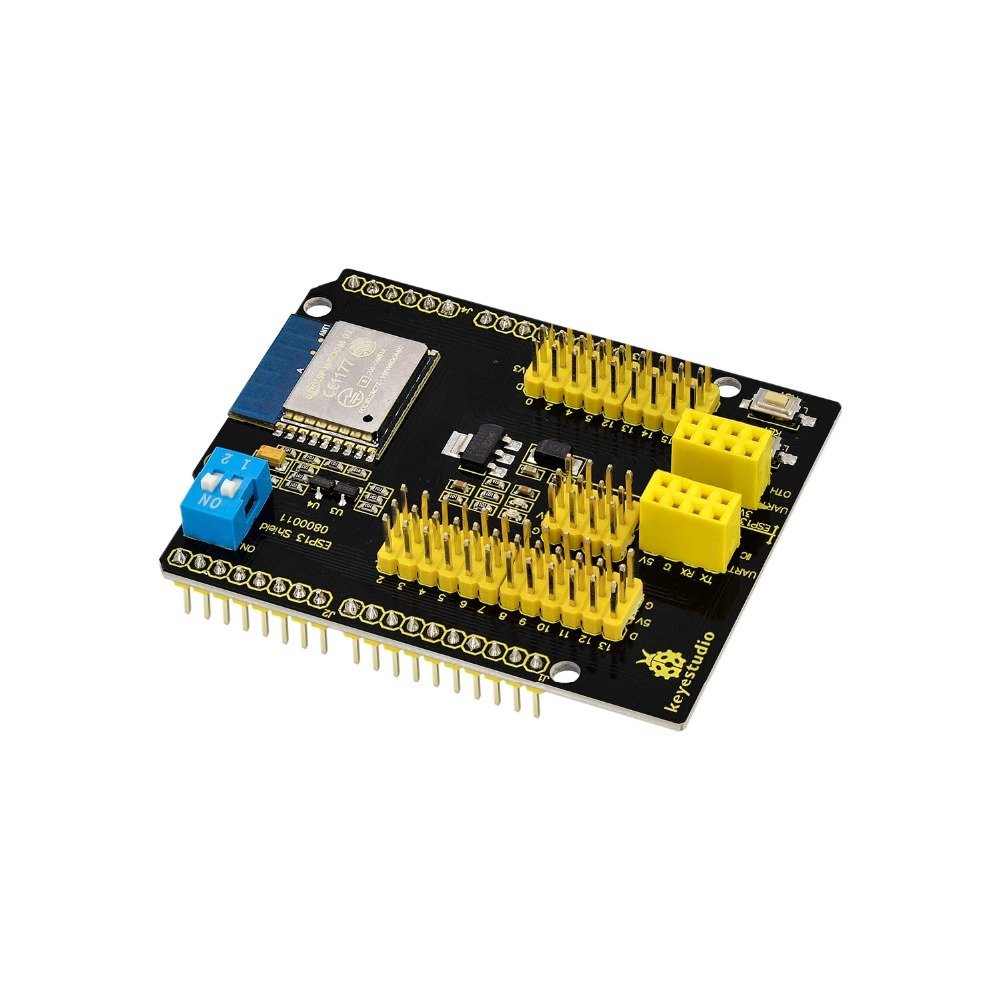

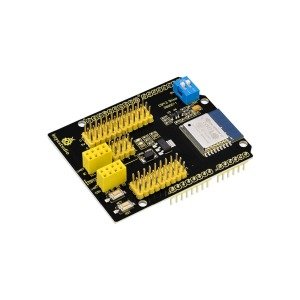

Keyestudio ESP8266 Web Server Seri Wifi Shield
Günümüzde WiFi günlük hayatımızın her yerinde görülüyor ve Arduino mikrodenetleyicileri giderek daha popüler hale geliyor.
Keyestudio ESP13 kalkanı özellikle Arduino mikrodenetleyicilerinin WiFi'ye bağlanması için tasarlanmıştır.
Endüstriyel sınıf çip ESP8266 benimser. Güçlü anti-parazit kabiliyetine sahip metal kalkanlı ESP-13'tür.
Pim, Arduino Uno ve Mega 2560 gibi ana kontrol kartı ile uyumludur. Bu arada, 3.3V ve 5V ile uyumlu olan Arduino MCU'yu bağlarken voltaj dönüşüm çipini kullanır.
Kalkanın seri portu çift kadranlı bir anahtar ile kontrol edilir, böylece Arduino MCU genişletme kartı veya ESP8266 kalkan olarak tek başına kullanılabilir.
Web Sunucusuna dayalı WiFi ve seri parametreleri yapılandırır. Sadece bağımsız bir ESP8266 geliştirme kartı olarak kullanılamaz, resmi AT komut bellenimini, NodeMCU açık kaynak bellenimini vb. İndirir, aynı zamanda bağımsız bir Arduino UNO olarak da kullanılabilir kalkan, tüm çıkış pimleri ile.
Teknik Detay
- Kablosuz 802.11 b / g / n standartlarını destekleyin.
- STA / AP çalışma modlarını destekleyin.
- Yerleşik TCP / IP protokol yığını, bir soket yapılandırabilir.
- Standart TCP / UDP Sunucusu ve İstemcisi'ni destekleyin.
- 1200/2400/4800/9600/19200/38400/57600/74800/115200 bps destekleyen seri port baud hızı.
- Seri port verileri: 5/6/7/8 bit
- Seri Eşlik kontrolü: Yok
- Seri bağlantı noktası durdurma biti: 1/2 bit
- Standart Arduino Uno / Mega pin aralığı
- Arduino Pinini çıkarır 2/3/4/5/6/7/8/9/10/11/12/13
- ESP8266 GPIO 0/2/4/5/9/10/12/13/14/15/16/ADC/EN/UART/ TX/UART RX/UART
- RESET buton
- Çoğullama yapılandırma işlevi için KEY düğmesi
- İki DIP anahtarı, Arduino ve ESP8266 seri bağlantı noktaları arasında genişletilmiş geçişe olanak tanır.
- WiFi çalışma akımı: sürekli iletim ≈700mA (200mA MAX), bekleme 200uA.
- Kablosuz iletim hızı: 110-460800bps
- Çalışma sıcaklığı: -40 ℃ ~ + 125 ℃

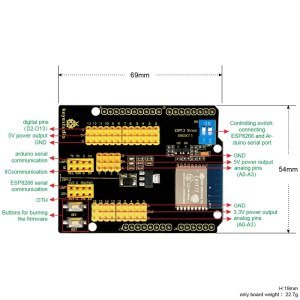

- Boyutlar: 69mm * 54mm * 19mm
- Ağırlık: 22.7g
