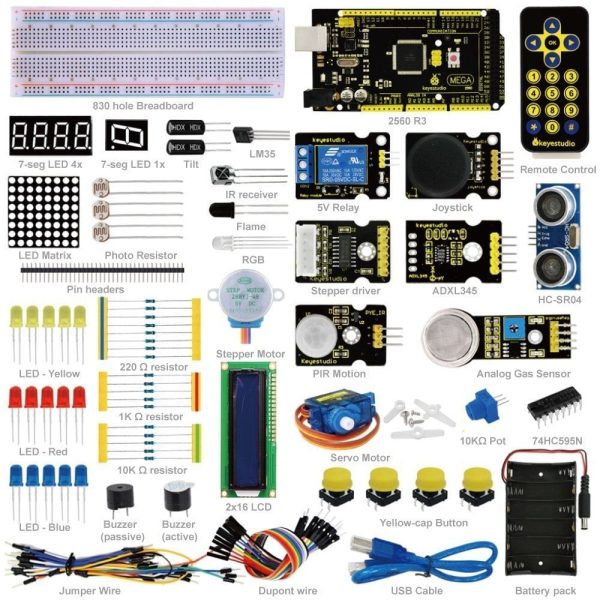

Keyestudio Gelişmiş Çalışma Seti - Arduino Eğitim Projesi İçin / MEGA 2560 R3 + 1602 LCD + PDF İle
Kit Tanıtım
Bu gelişmiş Arduino çalışma seti, Aduino'yu uygulamalı olarak kullanma temelleri üzerinde size rehberlik edecektir. Birkaç yaratıcı proje inşa ederek öğreneceksiniz. Kit, 28 projeyle, en yaygın ve kullanışlı elektronik bileşenlerin bir seçimini içerir. Temelden başlayıp, daha karmaşık projelere ilerleyen kit, fiziksel dünyayı sensör ve aktüatörlerle algılayıp kontrol etmenize yardımcı olacaktır.
Keyestudio Mega 2560 R3 Denetleyici Tanıtımı
Tanıtım
Keyestudio Mega (core'dan ATmega2560'a), mikrodenetleyicinin (16MHz kristal osilatörle birlikte kullanılan) bir geliştirme kartıdır. İçerisinde 54 grup I / O (giriş / çıkış) dijital uç (14 grup PWM çıkış yapmak için), 16 grup simülasyon analoji giriş ucu ve 4 grup UART (donanımsal port) bulunmaktadır. Önyükleyici olduğu için, işlem doğrudan USB ile indirilebilir ve başka bir harici programlayıcı kullanmanıza gerek yoktur. Ve gücü USB veya AC-DC adaptörü ile sağlanabilir ve pil aynı zamanda harici bir güç kaynağı olarak da olabilir.Java konseptinde (çapraz platform) kaynak kodunun açılması ve C dilinin geliştirilmiş durumunun kullanılması, Arduino çevre birimi modülünün ve uygulamasının hızlı bir şekilde büyümesini sağlar. Sanatçının Arduino'yu kullanmasının ana nedeni, Arduino dili ve Flash veya Processing gibi her türlü yazılım iletişimini hızlı bir şekilde kullanabilmeleridir. ve multimedya etkileşimli işler yapmak. Arduino IDE'nin geliştirme arayüzü, tematik yapımda, okul öğretiminde, televizyon kontrolünde, etkileşimli çalışmalarda vb. Ücretsiz olarak indirebileceğiniz kaynak kodunu açma ilkesine dayanmaktadır.
Güç Kaynağı Dizaynı
Arduino Mega'nın güç kaynağı sistemi için iki seçenek (USB üzerinden doğrudan güç kaynağı veya harici güç kaynağı) vardır ve bunlar Otomatik anahtarlanabilir. Harici güç kaynağı, AC-DC adaptörü veya pil olabilir. Bu kontrol panosunun yanan voltaj çalma aralığı 6V ~ 12V'tur, ancak sağlanan voltaj 12V'den yüksekse, voltaj dengeleme cihazı muhtemelen aşırı ısınır ve aşırı ısınma koruması ve Arduino MEGA'ya zarar verme olasılığı daha yüksektir. Bu nedenle, güç kaynağının çalışırken 6.5 ~ 12V olması gerektiğini ve önerilen kaynağın 7.5 veya 9V olmasını öneriyoruz.
Özet
Mikrodenetleyici: ATmega2560
Çalışma Gerilimi: 5V
Giriş Voltajı (önerilen): 7-12V
Giriş Voltajı (limitler): 6-20V
Dijital I / O Pinleri: 54 (15 tanesi PWM çıkışı sağlar)
Analog Giriş Pimleri: 16
G / Ç Pini Başına DC Akım: 40 mA
3.3V Pin için DC Akım: 50 mA
Flash Bellek: 256 KB, bunun 8 KB'ı bootloader tarafından kullanılıyor
SRAM: 8 KB
EEPROM: 4 KB
Saat Hızı: 16 MHz

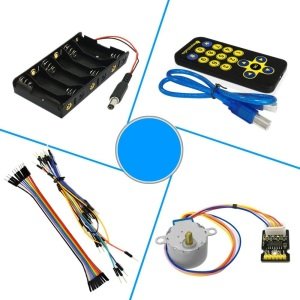

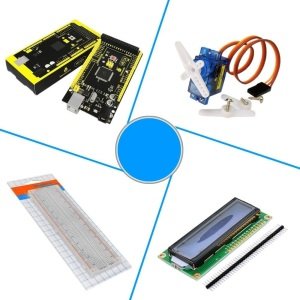

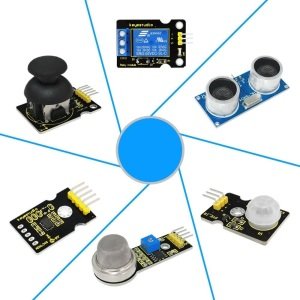

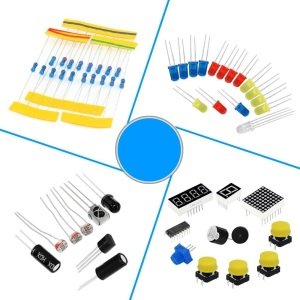

| No. | Product Name | Quantity | Picture |
|---|---|---|---|
| 1 | LED - Blue | 5 |  |
| 2 | LED - Red | 5 |  |
| 3 | LED - Yellow | 5 |  |
| 4 | LED - RGB | 1 |  |
| 5 | 220 ? resistor | 8 |  |
| 6 | 10K ? resistor | 5 |  |
| 7 | 1K ? resistor | 5 |  |
| 8 | 10K ? Pot | 1 |  |
| 9 | Buzzer (active) | 1 |  |
| 10 | Buzzer (passive) | 1 |  |
| 11 | Large button switch | 4 |  |
| 12 | Ball tilt sensor | 2 |  |
| 13 | Photo Resistor | 3 |    |
| 14 | Flame sensor | 1 |  |
| 15 | LM35 Temp Sensor | 1 |  |
| 16 | IC 74HC595N 16-pin DIP | 1 |  |
| 17 | 7-seg LED 1x module | 1 |  |
| 18 | 7-seg LED 4x module | 1 |  |
| 19 | 8*8 LED Matrix | 1 |  |
| 20 | 2x16 LCD display | 1 |  |
| 21 | IR receiver | 1 |  |
| 22 | IR remote control | 1 |  |
| 23 | Servo Motor | 1 |  |
| 24 | Stepper driver module | 1 |  |
| 25 | Stepper Motor | 1 |  |
| 26 | Joystick module | 1 |  |
| 27 | Relay module | 1 |  |
| 28 | PIR Motion Sensor | 1 |  |
| 29 | Analog Gas Sensor | 1 |  |
| 30 | ADXL345 Three Axis Acceleration Module | 1 |  |
| 31 | HC-SR04 Ultrasonic Sensor | 1 |  |
| 32 | Pin headers | 40 |  |
| 33 | 830 hole Breadboard | 1 |  |
| 34 | Dupont connector wires | 10 |  |
| 35 | Jumper Wire | 30 |  |
| 36 | 6-cell AA Battery pack | 1 |  |
| 37 | USB cable | 1 |  |
| 38 | MEGA 2560 R3 Denetleyici | 1 | |
Kaynaklar
Video
http://www.keyestudio.com/wp/ks0074-75-76/
https://drive.google.com/open?id=1BMSIJjeI5s24FMuGKW5GC7x24gaZ8XXj
