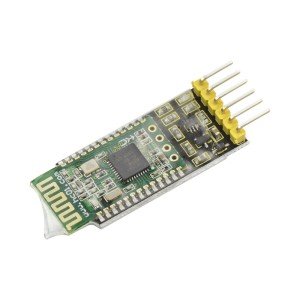

Keyestudio HC-08 Bluetooth Modülü
Keyestudio HC-08 Bluetooth Modülü
Keyestudio HC-08 Bluetooth modülü yeni bir dijital iletim Bluetooth Spesifikasyonu V4.0 BLE Bluetooth tabanlı modül Protokolü.Kablosuz çalışma frekans bandı 2.4GHz ISM ve modülasyon yöntemi GFSK'dir.
Modülün varsayılan iletim gücü 4dBm'dir. Duyarlılık -93dBm alın.

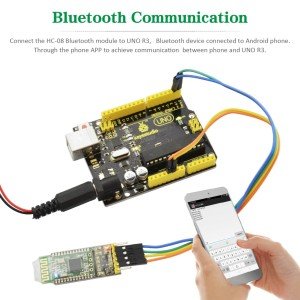

Modül hem Android hem de Apple sistemleriyle uyumludur. Açıkta çevre, iphone4s ile iletişim kurabilir, elde etmek 80 metrelik ultra uzun mesafeli iletişim. Ayrıca bir LED durum göstergesi ile birlikte gelir. Kullanırken, doğrudan yapabilirsiniz Bluetooth'un bağlantı durumuna bakın.

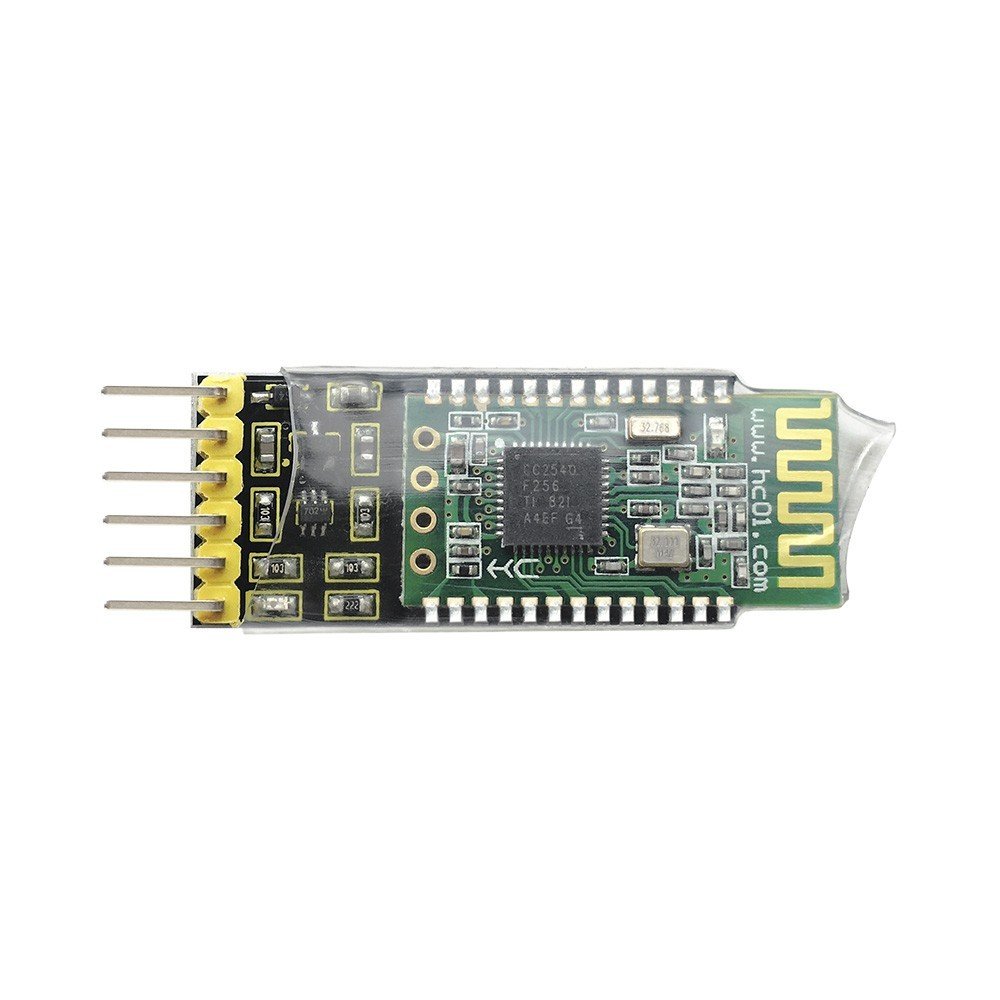

Modül, 256K bayt ile yapılandırılmış TI'den CC2540F256 yongasını kullanıyor AT Komuta'yı destekleyen alan. İhtiyaç için kullanıcılar rol (master veya slave modu), seri portun baud hızı, cihaz adı ve diğer parametreler, çok esnek kullanım.

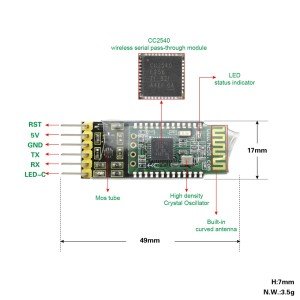

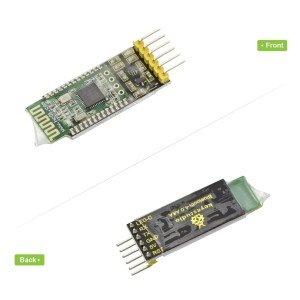

Ayrıntılı Arayüz
Teknik Detaylar
- Çalışma gerilimi: DC 5V
- Çalışma frekans bandı: 2.4G
- Hava hızı: 1Mbps
- İletişim arayüzü: UART3.3VTTL seviyesi
- Anten arayüzü: dahili PCB anteni
- Uyku akımı: 0.4μA
- RSSI desteği: desteklenmiyor
- Hassasiyet alma: -93dBm @ 1Mbps
- İletişim seviyesi: 3.3V
- Bluetooth sürümü: V4.0
- Modülasyon yöntemi: GFSK
- İletim gücü: 4dBm (varsayılan)
- Referans mesafesi: 80m
- Çalışma sıcaklığı: -25 ℃ ila + 75 ℃
- Çalışma nemi:% 10 -% 90
- Depolama sıcaklığı: -40 ℃ ila + 85 ℃
- Çalışma akımı (LED hariç)
- Ana bilgisayar bağlı değil / bağlı: 21mA / 9mA
- Slave MODE0, bağlı değil / bağlı: 8,5mA / 9mA
- Slave MODE1, bağlı değil / bağlı: 6μA ~ 2.6mA / 1.6mA
- Slave MODE2, bağlı değil / bağlı: 0.4μA / 1.6mA
Ekstra: Android ve Apple Sistemiyle uyumlu Çevre dostu

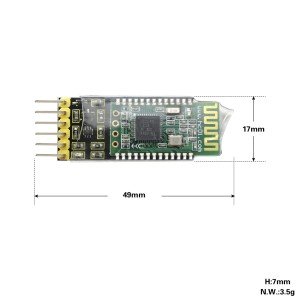

Boyutlar
Boyutlar: 49mm * 17mm * 7mm
AT Komut Ayarları
AT Komuta'yı ayarlamadan önce, donanım için bir USB - seri modül (FT232 modülü gibi) ve birkaç DuPont hattına ihtiyacınız vardır. Yazılım için bir seri port asistanına ihtiyacınız var
ve USB - seri modül sürücüsünü iyi kurun.
İlk olarak, Bluetooth modülünü DuPont hattını kullanarak FT232 modülüne bağlayın. Bağlantı yöntemi aşağıdaki gibidir.
| HC-08 Bluetooth Module | FT232 module |
|---|---|
| 5V | VCC（5V） |
| GND | GND |
| TX | RX |
| RX | TX |
İyi bağlandıktan sonra FT232 modülünü (sürücü kurulumu tamamlandı) bir USB kablosu kullanarak bilgisayara bağlayın.
İlk olarak ilgili COM bağlantı noktasını bulmak için, özellikler için bilgisayarı sağ tıklatın -> Aygıt Yöneticisi. Sonra seri port asistanını açın
Yazılım, COM bağlantı noktasını ve baud hızını ayarlayın (başlangıç varsayılan 9600).
Bağlantı başarılı olduktan sonra, AT Komuta'yı Talimatlar'a göre ayarlamaya başlayabilirsiniz.
AT Komut Talimatları
1)Test Talimatı
| Komuta | Tepki | Talimatlar |
|---|---|---|
| AT | OK | Test |
2) Temel parametreleri kontrol edin
| Komuta | Tepki | Talimatlar |
|---|---|---|
| AT+RX | Name:HC-08-- >>>> user-defined name for Bluetooth Role:Slave-->>>> module’s role（master/slave） |
Inquire the basic parameters of module |
3) Fabrika Verilerine Sıfırlama Talimatlar
| Komuta | Tepki | Talimatlar |
|---|---|---|
| AT+DEFAULT | OK | Fabrika Verilerine Sıfırlama Not: Ana bilgisayarın kaydettiği bağımlı adres silinmeyecektir! Temizlemek için, bağlantısız durumda temizlemek için AT + CLEAR Talimatlar'ı kullanın. Modül otomatik olarak yeniden başlayacak ve 200 msn yeniden başlatıldıktan sonra yeni bir işlem gerçekleştirilebilir! |
4) Modül Restart Talimatlar
| Komuta | Tepki | Talimatlar |
|---|---|---|
| AT+RESET | OK | modülü yeniden başlat Not: Modül otomatik olarak yeniden başlatılır ve 200 msn yeniden başlatıldıktan sonra yeni bir işlem yapılabilir! |
5) Yazılım sürümünü kontrol edin
| Komuta | Tepki | Talimatlar |
|---|---|---|
| AT+VERSION | HC-08V3.1, 2017-07-07 | yazılım sürümünü ve yayın tarihini görüntüleyin |
6) Modülün rolünü değiştirin
| Komuta | Tepki | Talimatlar |
|---|---|---|
| AT+ROLE=x | Master/Slave | Set the Master/ Slave Not: Bağımlı varsayılan olarak, modül ayarlandıktan sonra otomatik olarak yeniden başlatılır. 200 ms boyunca yeniden başlatıldıktan sonra yeni bir işlem gerçekleştirilebilir. |
Send: AT+ROLE=M Return: Master ( to restart)
Send: AT+ROLE=? Return: Master (without restart)
7) Bluetooth Adını Sorgulayın ve Değiştirin
| Komuta | Tepki | Talimatlar |
|---|---|---|
| AT+NAME=xxx | OKsetNAME | Set the Bluetooth name Not:Doldurma sorgusu ve Bluetooth adını ayarlayın. |
