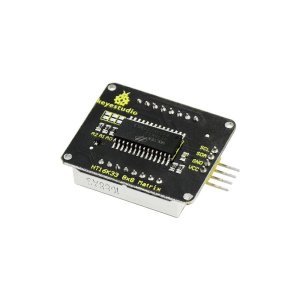

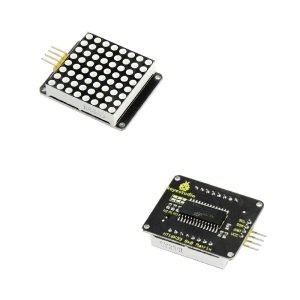

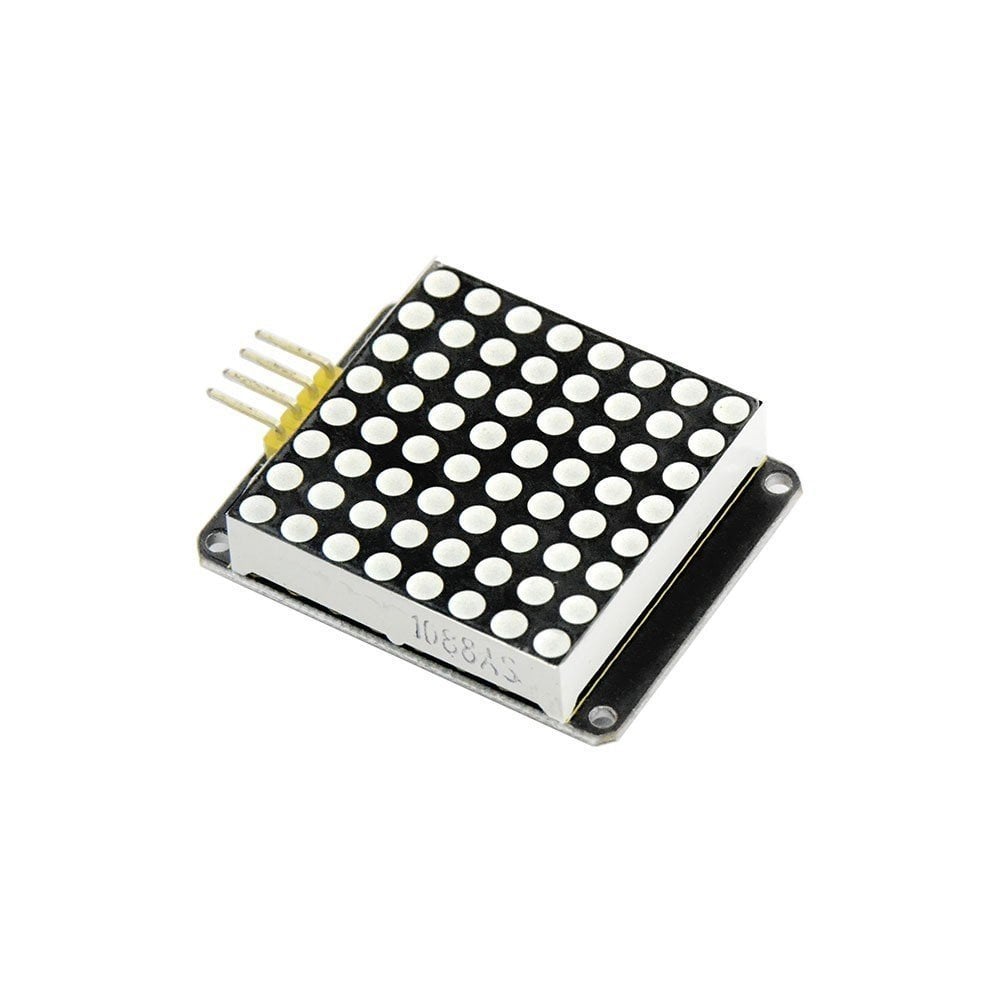

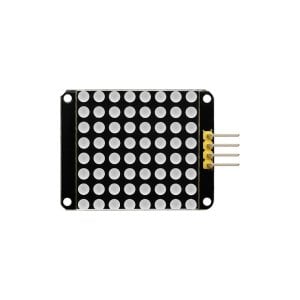

Keyestudio I2C 8x8 LED Matrix HT16K33

Küçük bir gösterge yapmanın eğlenceli bir yolu, 8x8'lik bir matris veya 4 basamaklı 7 segmentli bir ekran kullanmaktır. Bunun gibi matrisler 'çoğullanır' - 64 LED'i kontrol etmek için 16 pin gerekir. Çok fazla pin var ve MAX7219 gibi sizin için bir matrisi kontrol edebilen sürücü yongaları var, ancak ayarlamak için çok fazla kablolama gerekli ve çok fazla yer kaplıyorlar. Tonlarca kablolama yapmadan bir matrisi kontrol edebilmek harika olmaz mıydı? Tam da burada sevimli LED matrisin sırt devresinden bahsedebiliriz.
Matrisler, basit bir I2C arayüzü ile ultra parlak, tutarlı renkler, 1/16 adımlı ekran karartma için sabit akım sürücüleri kullanır. Bu 1.2  inç matrix sırt devreleri, üç adet adres-seçim jumper'ı ile birlikte gelir; böylece, tek bir I2C veri yolunda sekiz adede kadar 1,2inç  8x8 (veya dört 1,2inç 8x8  ve dört basamaklı 7-segment vb. bir kombinasyon) bağlayabilirsiniz.

Rehber , kaynak ve kodlar için blog sayfamızı inceleyiniz.

Özellikler

• 8 sıra ve 8 sütun LED matriks
• HT16K33 çip tarafından sürülür
• I2C haberleşme pinlerine erişim
• Mikrodenetleyici daha az I/O bağlantı noktası işgal eder

• Kolay bağlantı ve daha fazla eklenti yapabilme


Parametreler

• Giriş voltajı: 5V
• Nominal giriş frekansı: 400KHZ
• Giriş gücü: 2.5W
• Giriş akımı: 500mA
