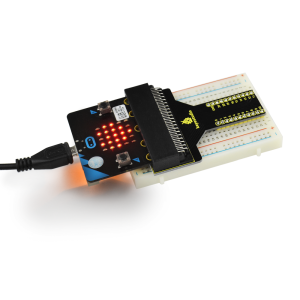

Keyestudio Küçük Breadboard İle Breakout Kart V1 Prototipi - Micro:Bit İçin
mikro:bit, BBC tarafından gençlerin programlama eğitimi için tasarlanmış bir giriş seviyesi geliştirme kartıdır. Microsoft tarafından geliştirilen PXT grafik programlama arabirimini destekler ve derleyiciyi indirmeden Windows, MacOS, IOS, Android ve diğer birçok işletim sistemi altında kullanılabilir.
Mikro:bit geliştirme kartı kablolamasını kolaylaştırmak için, bu prototip breakout kartı V1'i özel olarak tasarladık. Tümleşik AMS1117 yongasıyla gelir ve harici DC 4.75-12 V bağlayarak mikro:bit'i çalıştırabilirsiniz. Bu breakout kartıyla, mikro:bit geliştirme kartının tüm pinlerini ve güç pinlerini, kartta kolayca lehimleyebilirsiniz ve küçük breadboard kullanarak da devreyi bağlayabilirsiniz.

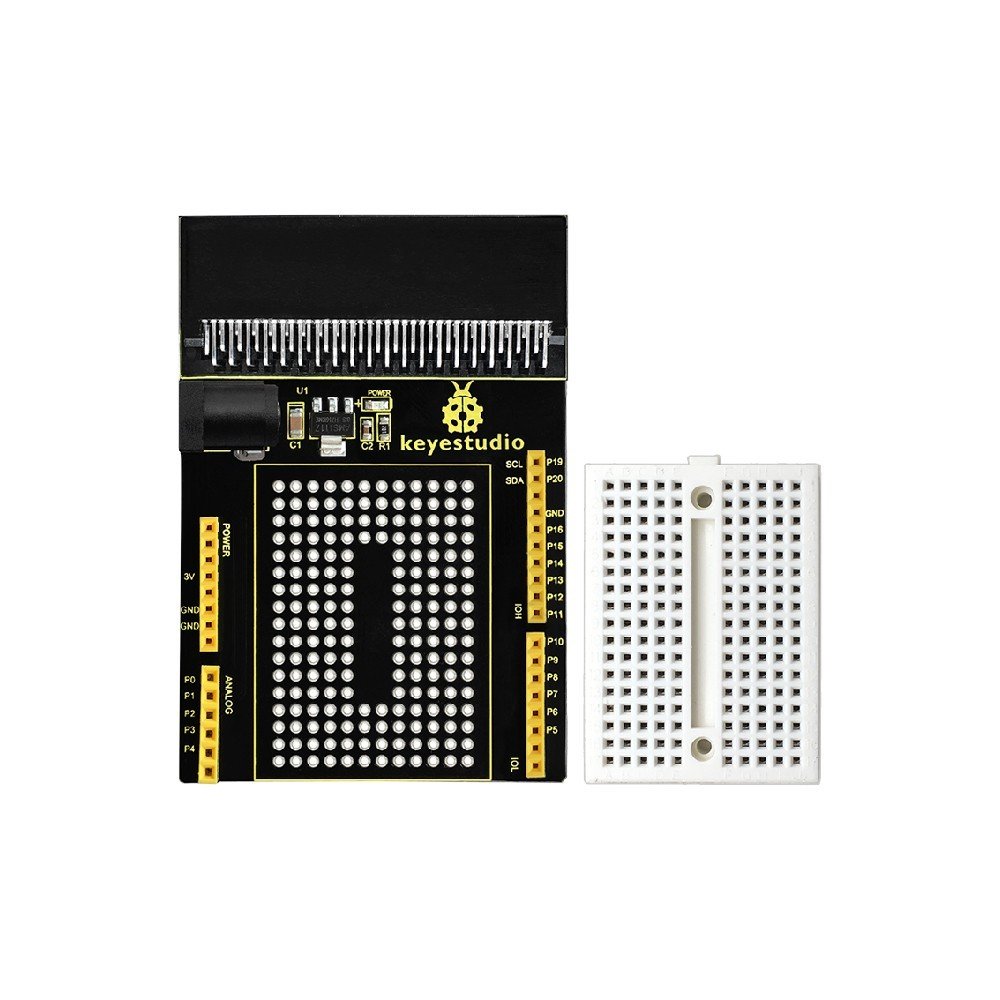

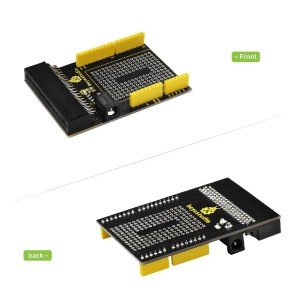

Breadboardun ve breakout kartın ambalaj içinde ayrı ayrı geldiğini unutmayın. Yapışkanlı küçük breadbordu breakout karta yerleştirin. Genişletme alanı çift taraflı PCB delik bağlantısı kullanır, ön ve arka bağlantı elemanlarında I / O'da hat bağlantısı için kolay, kaynaklı bileşenler vardır. Deneysel genişlemeyi kolaylaştırmak için orta kısma küçük breadbord yerleştirilir.

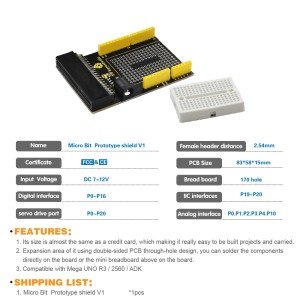

Parametreler
- Giriş Voltajı: DC 4.75-12V
- Breadboard ： 170 nokta
- Pin Aralığı ： 2.54mm
Function Test / Fonksiyon Testi
Kartların için normal çalışıp çalışmadığını kontrol amacıyla tam fonksiyon testi yapıyoruz.
Connection Example / Bağlantı Örneği

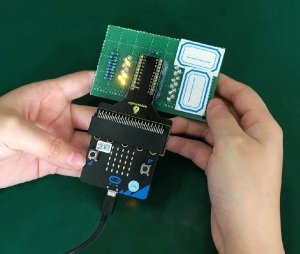

Aşağıdaki şekilde, üç LED'i kontrol etmek için kartı kullandık. Gördüğünüz gibi prototip breakout kartı V1 ile micro:bit bağlantıları çok kolaydır.
Görseldeki bazı parçalar referans amaçlıdır. Ürün paketine dahil değildir.
Resources / Kaynaklar
Datasheet Download:
https://drive.google.com/open?id=1r0jArESLFiXBW2t-Lt61jotrTxQfIlxX
