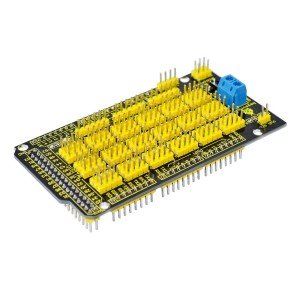

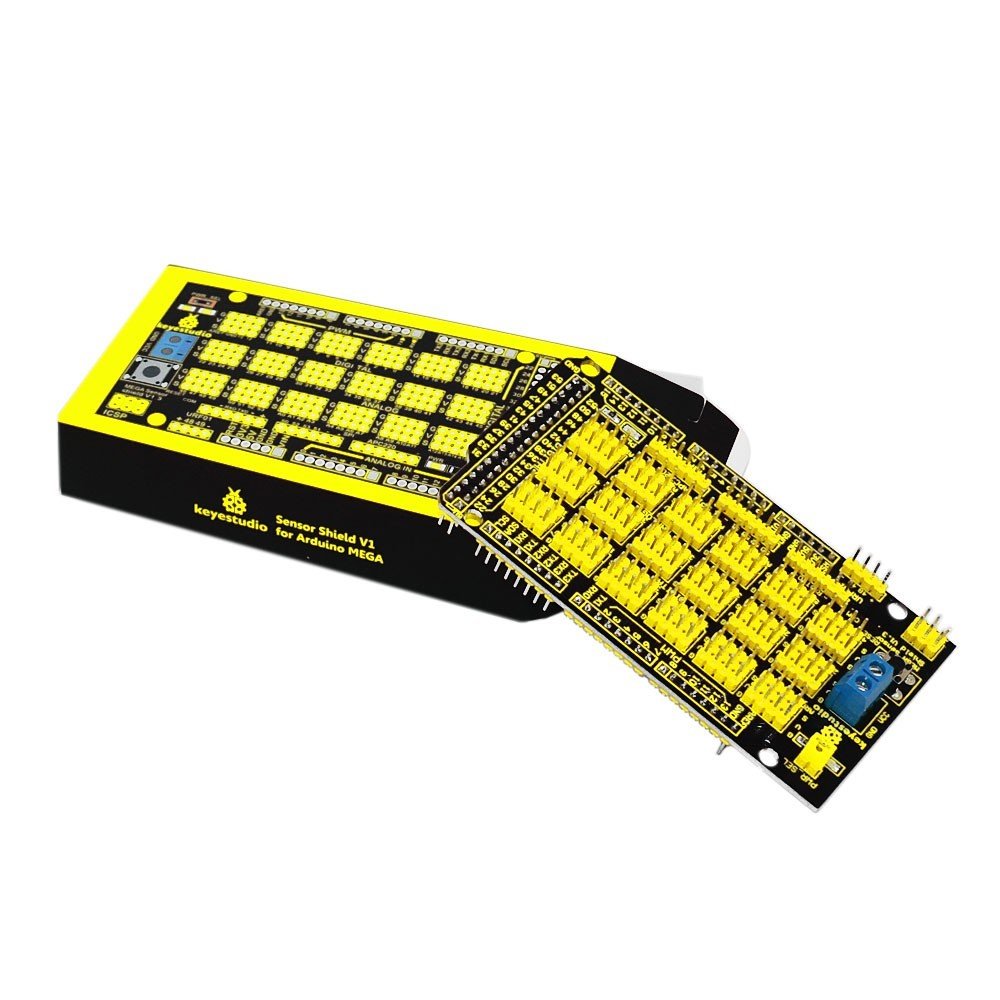

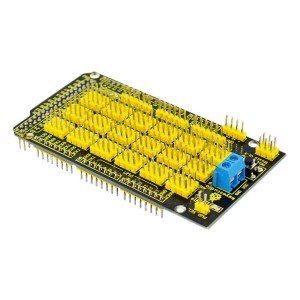

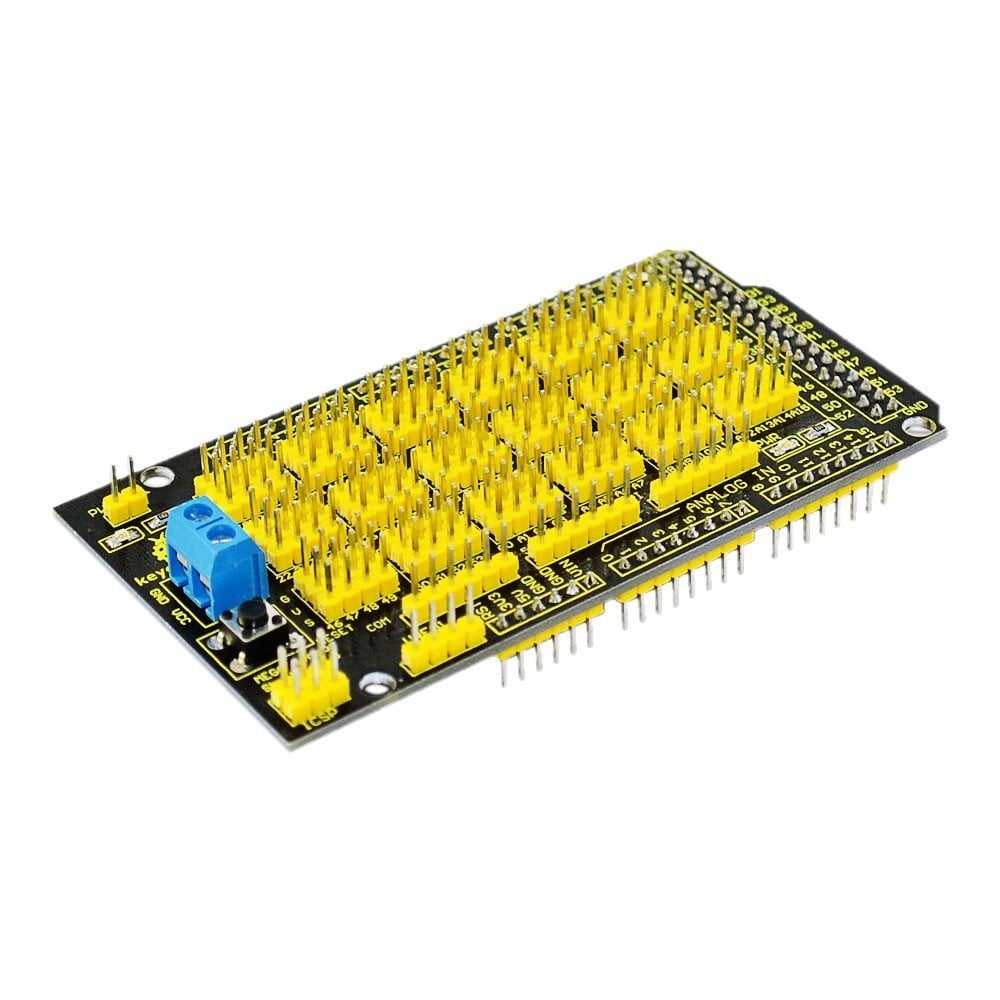

Keyestudio MEGA Sensör Shield V1
Şimdi bunun için endişelenmeye son. Bu keyestudio MEGA sensör shield'i (panel) kullanabilirsiniz.
MEGA 2560 kontrol kartı ile tam uyumludur, böylece MEGA sensör panelini MEGA 2560 kontrol kartına kolayca yerleştirebilirsiniz.

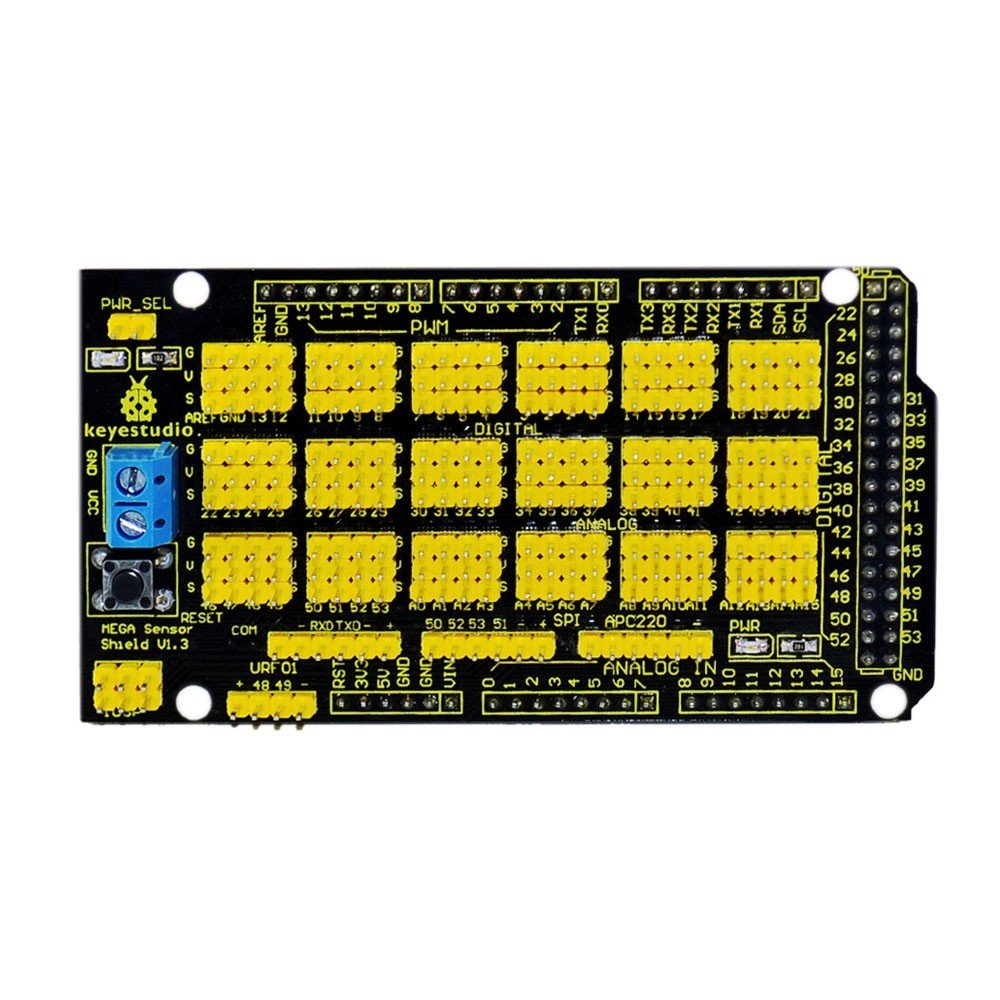

Panel,
dijital ve analog arayüzleri, bağlaması kolay olan
3PIN
sensör modülleri (G,
V, S) (Ground, Voltage, Signal) olarak dağıtır. Dahası, seri ve SPI
iletişimi gibi 2.54mm pin aralığındaki iletişim pinleriyle birlikte
gelir.
Sıfırlama (reset) düğmesi ve 2 sinyal göstergesi bulunur.
Not: 3PIN arayüzleri için, Analog pinlerin (V etiketli) voltajı 5V'tur. Dijital pinlerin (V etiketli) voltajı VCC'dir, yani
mavi renkteki terminal bloğu üzerinden voltaj girişine bağlıdır,
ancak varsayılan olarak takılı olan jumper (PWR SEL), voltajı paneldeki (shield) 5V'a bağlar.
- MEGA 2560 kontrol kartına takılabilir
Reset düğmesiyle gelir
Bir güç LEDi ve bir D13 LEDi ile birlikte gelir
MEGA'nın dijital ve analog arayüzünü 3PIN'e genişletir
Seri iletişim arayüzü ile gelir
ICSP arayüzünü genişletir
SPI arayüzünü genişletir
URF01 arayüzünü genişletir
APC220 arayüzünü genişletir
Sensör modülleri, terminal blok üzerindeki gerilimden beslenebilir (jumper takılı değilken)
