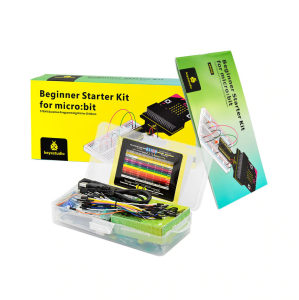

Keyestudio Micro:Bit Çocuklar için STEM Programlama Kiti
Kit Tanıtımı
keyestudio Micro:bit Başlangıç Kiti, programlamayı öğrenmek isteyenler için tasarlanmıştır. micro:bit, BBC tarafından tasarlanan ARM yapısında bir mikrodenetleyicidir. Kredi kartının sadece yarısı büyüklüğünde ve özellikle de gençlerin programlama eğitimi için kullanılan dahili Bluetooth, ivme ölçer, elektronik pusula, üç buton ve 5x5 LED dot matrise sahiptir.Bu başlangıç kiti, micro:bit'i rahatlıkla öğrenebilmeniz için yaygın olarak kullanılan dirençleri, LED'leri, sensörleri, LED segment ekranını ve daha fazlasını içerir, böylece diğer bileşenleri satın almadan deneyleri doğrudan yapmaya başlayabilirsiniz. Bu kit ayrıca micro:bit eğitim kursları, kablolama metodu ve test kodu sağlar, programlama bilgisini hızlı bir şekilde anlamanıza yardımcı olur. Mikro:bit Başlangıç Kitimizin sizi harika bir elektronik dünyaya götürebileceğine inanıyoruz.

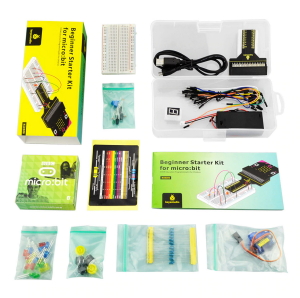

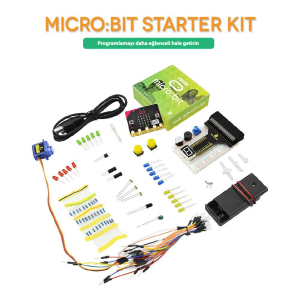

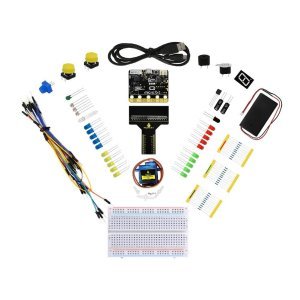

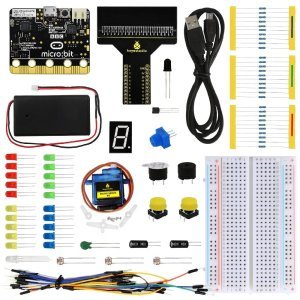

Kit Listesi
| No. | Component | Specification | Quantity | Picture |
|---|---|---|---|---|
| 1 | Geliştirme kartı | micro:bit Denetleyici | 1 |  |
| 2 | Keyestudio breakout kart | micro:bit için T-tipi breakout kart adaptörü
(siyah ve çevre dostu) |
1 |  |
| 3 | USB kablo | AM/MK5P(mikro) siyah OD：3.5 L=1M PVC | 1 |  |
| 4 | Pil yatağı | 2-hücreli açma/kapama düğmesi ve kablosu ile | 1 |  |
| 5 | breadboard | 400-pin ZY-60 beyaz | 1 |  |
| 6 | Jumper kablo | 30'lu paket | 1 |  |
| 7 | Keyestudio servo | Keyestudio 9G 23*12.2*29mm mavi 90° | 1 |  |
| 8 | LED ekran | 1-basamak 0.56 inç common cathode kırmızı | 1 |  |
| 9 | buzzer | Pasif 12*8.5mm 5V 2K | 1 |  |
| 10 | buzzer | Aktif 12*9.5mm 5V 2300Hz | 1 |  |
| 11 | dokunma button | 12*12*7.3mm plugin | 2 |  |
| 12 | button kapağı | A24 sarı kapak (12*12*7.3) yuvarlak | 2 |  |
| 13 | potansiyometre | 3386 MU 103 | 1 |  |
| 14 | LED | F5-RGB clear common cathode | 1 |  |
| 15 | sensör | LM35DZ | 1 |  |
| 16 | sensör | 5mm fotosel | 3 |  |
| 17 | sensör | 5mm 103 direnç 10K yeşil | 1 |  |
| 18 | sensör | IR alıcı 5mm alev | 1 |  |
| 19 | toplu eğim anahtarı | HDX-2801 same pin | 2 |  |
| 20 | LED | F5-red to red | 5 |  |
| 21 | LED | F5-yellow to yellow | 5 |  |
| 22 | LED | F5-blue to blue | 5 |  |
| 23 | LED | F5-green to green | 5 |  |
| 24 | rezistor | karbon film renk bandı 1/4W 1% 220R | 10 |  |
| 25 | rezistor | karbon film renk bandı 1/4W 1% 1K | 10 | |
| 26 | rezistor | karbon film renk bandı 1/4W 1% 10K | 10 | |
Micro:bit Sürücü Kurulumu
Micro:bit geliştirme kartı için sürücü nasıl kurulur?
a. İlk önce micro:bit geliştirme kartını bilgisayara bir USB kablosu kullanarak bağlayın, ardından mbedWinSerial_16466"Yükle" ye tıklayın.
b. Seçeneği işaretleyin, sonra sürücüyü yüklemek için "Yükle" ye tıklayın.
c. "Bitir” düğmesine tıklayın, kurulum tamamlandı.
d. Bilgisayarın sağ alt köşesinde görebileceğiniz aşağıdaki simge görüntüsü, ilgili sürücü yazılımının otomatik olarak yüklendiği anlamına gelir.
e. Sürücü yazılımı kurulumu tamamlandı. Aşağıda gösterildiği gibi.
f. "Bilgisayar" sağ tıkla -> "Özellikler" -> "Aygıt yöneticisi" ile, aşağıdaki Bağlantı Noktalarını kontrol edebilirsiniz.
Micro:bit Kullanım Methodu
Bölüm 1: Bağlantı
Micro:bit'i bilgisayarınıza bir mikro USB kablosuyla bağladığınızda bilgisayarınızda 'MICROBIT' adlı bir sürücü olarak görünecektir.
Programlama
Mikro:bit MakeCode Block düzenleyicisini kullanarak, 'new project' tıklayıp ilk micro:bit kodunuzu yazın.Bazı örnek blokları sürükleyip bırakabilir ve aşağıdaki resimde olduğu gibi, Javascript Blok Editöründeki Simülatör üzerinde programınızı deneyebilirsiniz.
JavaScript'i tıkladığınızda ilgili program kodunu görebilirsiniz. Aşağıdaki şekilde gösterilmiştir.
Bölüm 3: Yükleme
Editördeki Download (indir) düğmesine tıklayın. Bu, micro:bit'inizin okuyabileceği programınızın kompakt bir biçimi olan 'hex' dosyasını indirir. Burada projeyi LED1 olarak adlandırabilir,ardından kaydetme (save) düğmesini tıklayabilirsiniz.
Hex dosyası indirildikten sonra, bu dosyayı bir USB sürücüsüne kopyalar gibi mikro:bit'inize kopyalayın. Windows'ta microbit-LED1 dosyasını bulup, sağ tıklayıp "Gönder → MİKROBİT" i de seçebilirsiniz.
Çalıştırma
Micro:bit duraklar ve kodunuza programladığınız görseller micro:bit'in arkasındaki sarı 5*5 LED tarafından görüntülenir.
USB kablosu veya pil kullanarak güç sağlayabilirsiniz. Pil yatağına iki adet 1.5V AA pil bağlanması gerekir.
İlgili Çalışma Linkleri
- micro:bit Website： http://microbit.org/
- micro:bit MakeCode： http://microbit.org/code/
- micro:bit Idea： http://microbit.org/ideas/
- micro:bit quick start guide： http://microbit.org/guide/
Dökümanlar
Döküman PDF :
https://drive.google.com/open?id=1wNd6OqjA6RYqV4ENd_QOEWch0DaBcsQb
Örnek Kodu İndir :
https://drive.google.com/open?id=1fO2A-b1iELnmSsxbLfiQFeTF-l49Vgcn
Sürücü İndir:
https://drive.google.com/open?id=1HVlgM_a4QVS_dVI5GEYbH2YdwoSse_Bo
Sürücü Videosu İndir :
https://drive.google.com/open?id=1Xd0r5RFLbEK3sJ4ObmoYGif2A8ObWJ2I
Arduino Yazılımı İndir :
https://www.arduino.cc/en/Main/OldSoftwareReleases#1.5.x
