Keyestudio Micro:Bit Joystick Breakout Kartı

Tanıtım

mikro:bit, BBC tarafından gençlerin programlama eğitimi için tasarlanmış bir giriş seviyesi geliştirme kartıdır. Microsoft tarafından geliştirilen PXT grafik programlama arabirimini destekler ve derleyiciyi indirmeden Windows, MacOS, IOS, Android ve diğer birçok işletim sistemi altında kullanılabilir.

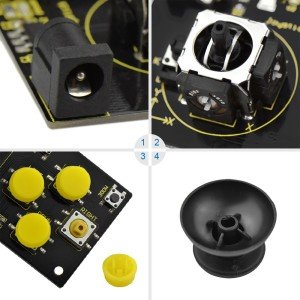

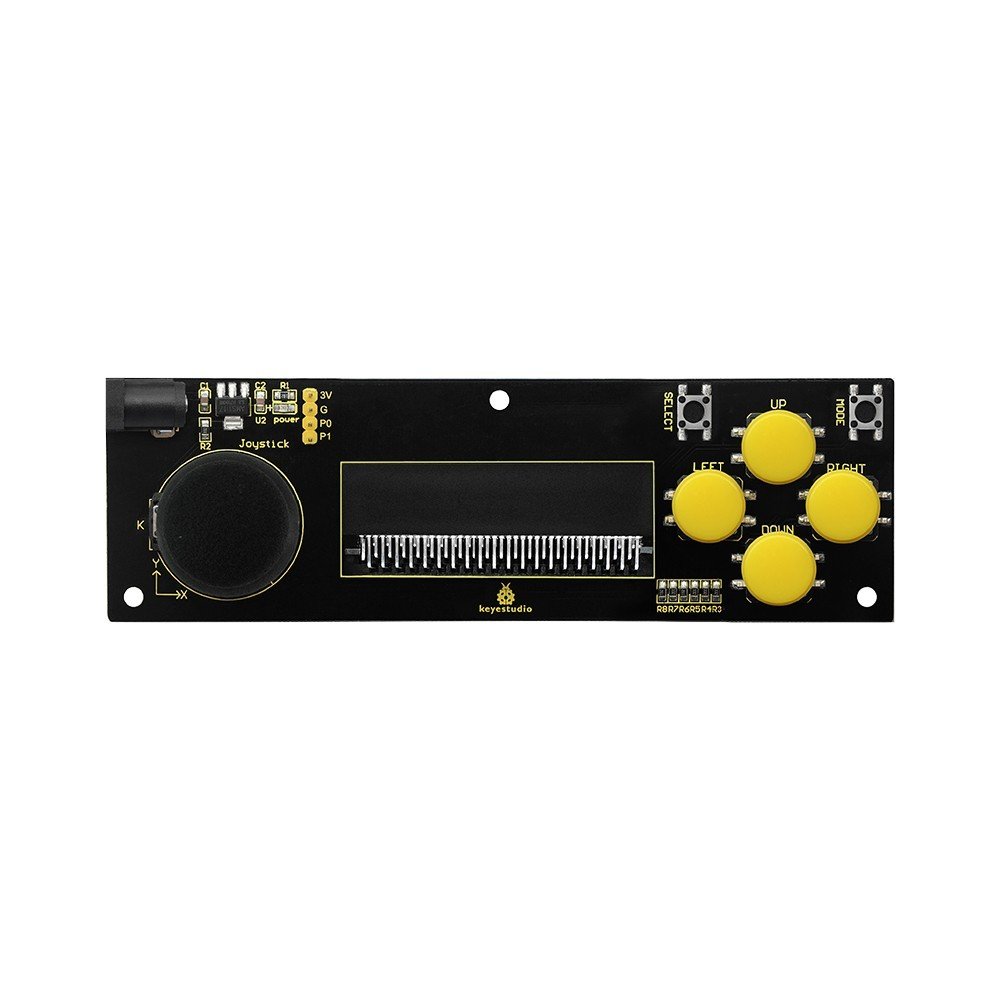

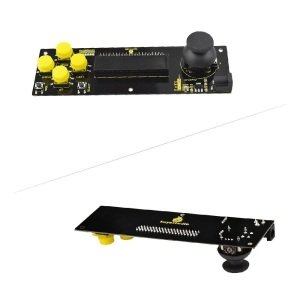

Mikro bit için Keyestudio joystick breakout kartı AMS1117 çip ile birlikte gelir. Mikro:bit geliştirme kartı için harici DC  4.75 - 12 V güç de bağlayabilirsiniz. Fare klavyesi olarak da kullanılabilir. Dahili 3V、 G、 P0、 P1, seri bağlantı noktası, mikro:bit panel üzerindedir, Bluetooth cihazlarını bağlayabilirsiniz. Bu kartta 6 buton ve bir joystick vardır. Buton ve joystick'i mikro:bit pinlerine bağlayın.
SELECT butonunu P7'ye bağlayın; MODE butonu P6'ya; YUKARI buton P10'a; SOL buton P11'e; SAĞ buton P9'a; AŞAĞI buton P8'e. Joystick X eksenini P4'e bağlayın; Y ekseni P'e; Z ekseni P5'e. Arayüz durumlarını okuyarak harici cihazları kontrol edebilirsiniz.

Parametreler

• Giriş Voltajı: DC 4.75-12V

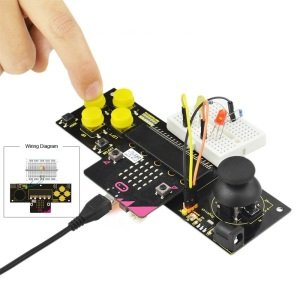

Bağlantı Şeması

Test Programı

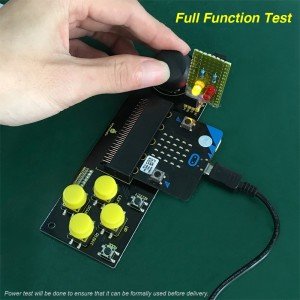

Test Sonucu

Mikro:bit geliştirme kartını Keyestudio joystick breakout karta takın, çalıştırın, 2 LED'in durumu aşağıdaki gibi görünecektir:
1) Hem joystick hem de düğmelerin çalışması yoksa, 2 LED kapalıdır.
2) Herhangi bir butona basınız (joystick Z ekseni butonu dahil), kırmızı LED yanar; butonu bırakın, LED sönecektir.
3) Joystick yukarı, kırmızı LED yanar; joystick aşağıya, sarı LED yanar; joystick sola, sarı LED yanar; joystick sağa doğru, kırmızı LED yanar.

Kaynaklar

Datasheet:

https://drive.google.com/open?id=1L9BGzfU3KXfl6fVnN_f3uJtbn28DLueM
