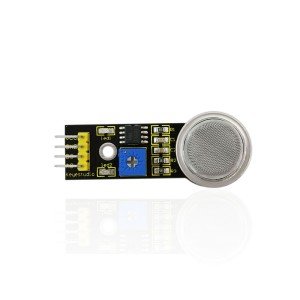

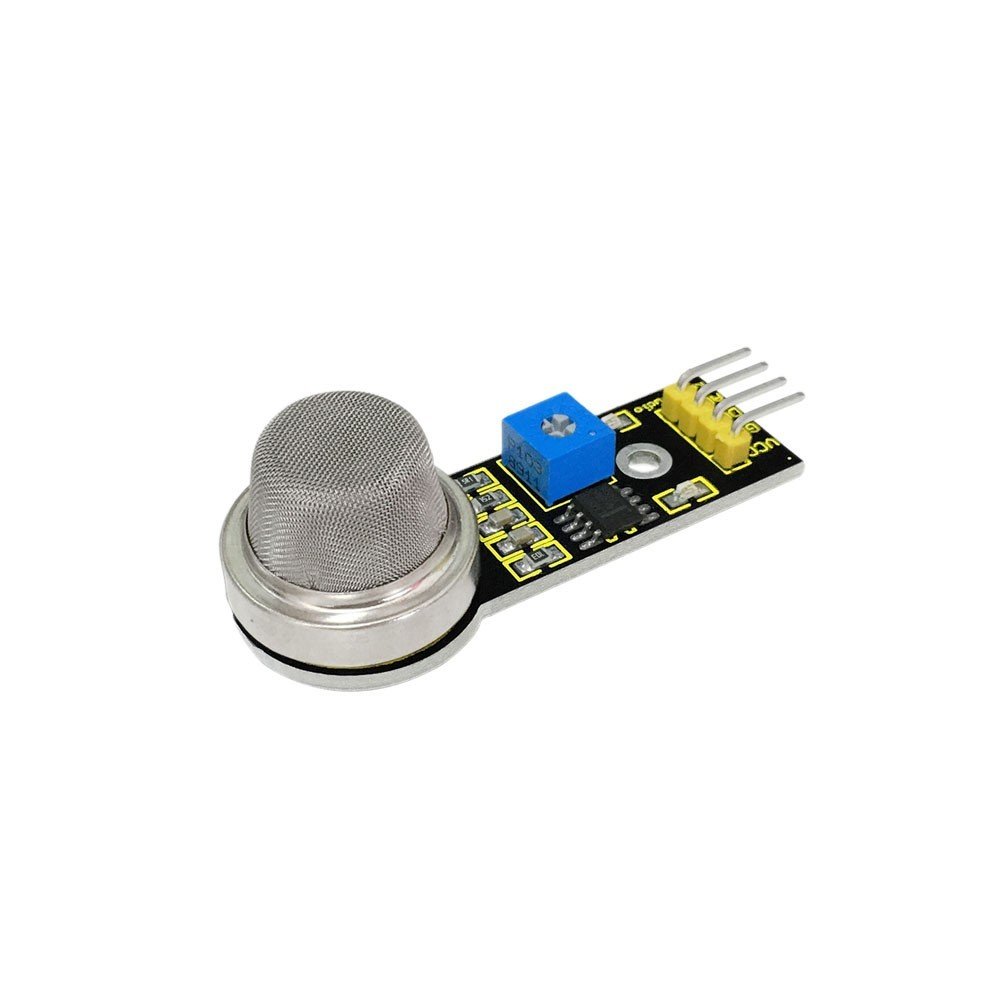

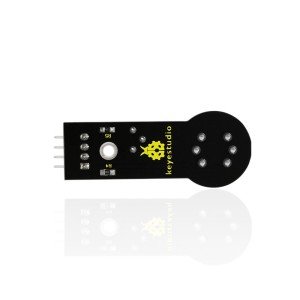

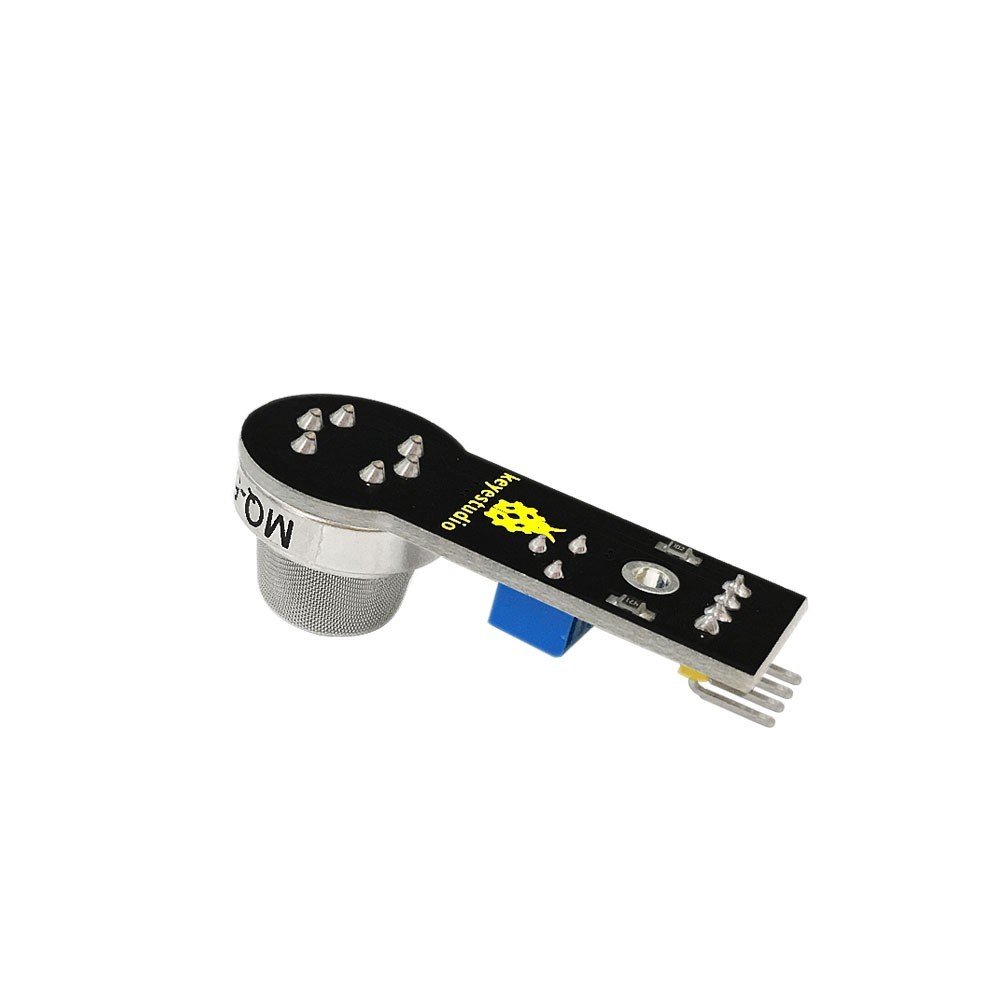

Keyestudio MQ-4 Gaz Sensörü

Contents  (Hızlı Menü)

Tanıtım

MQ-4 uygulaması: Doğal gaz ve metan tespitinde evsel ve endüstriyel seviyede gaz kaçağı tespit cihazlarında kullanılabilir. Mükemmel stabilite, uzun servis ömrü ve basit tahrik devresi ile geniş algılama aralığı, yüksek hassasiyet, hızlı tepki ve geri kazanım süresi özelliklerine sahiptir.

Uygulanabilir gaz: Doğal gaz, metan

Özellikler

• Algılama Aralığı: 300 ~ 10000ppm
• Karakteristik Gaz: 5000 ppm metan
• Duyarlılık: Havada R / tipik gazda R≥5
• Hassas Malzemenin Dayanımı: 5000ppm metanda 1KΩ ～ 20KΩ
• Tepki Süresi: ≤10s
• Geri kazanım süresi: ≤30s
• Isıtma Dayanımı: 31Ω ± 3Ω
• Isıtma Akımı: 80180mA
• Isıtma Gücü: ≤900mW
• Isıtma Gerilimi: 5.0V ± 0.2V
• Ölçme Gerilimi: ≤24V

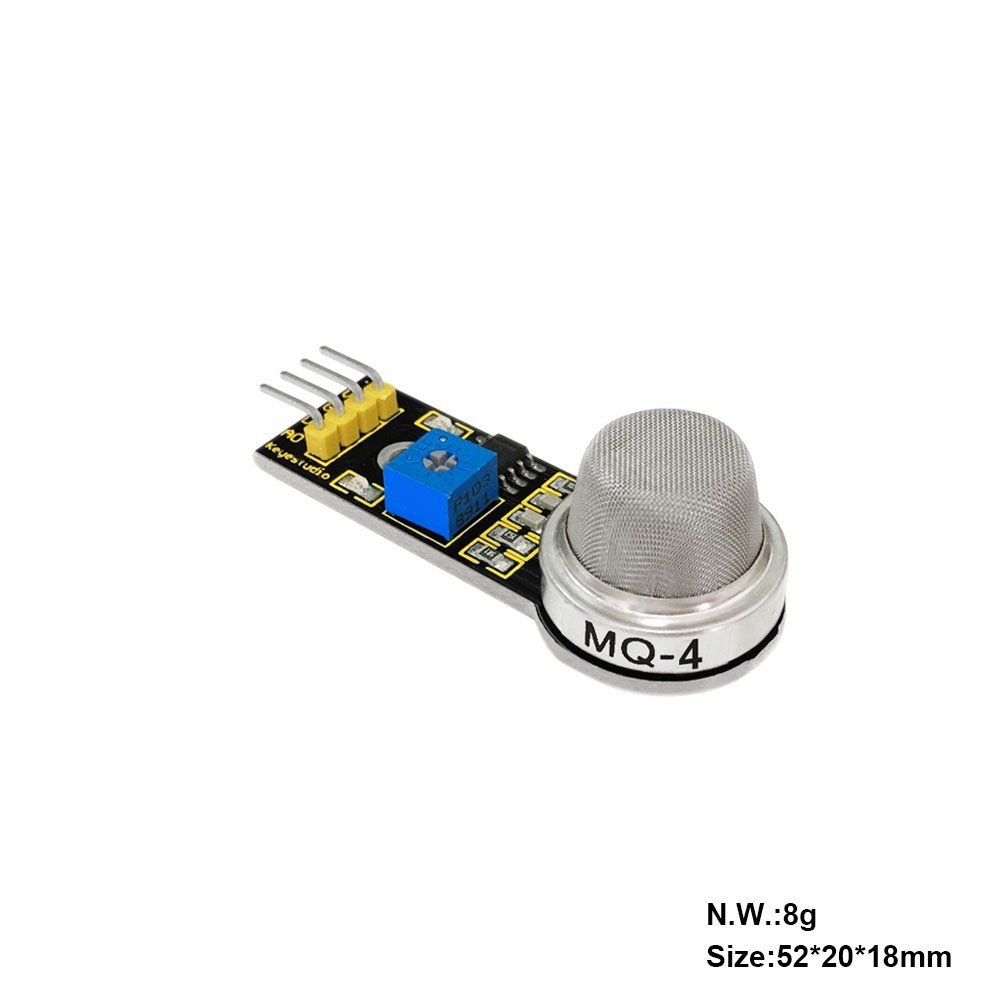

• Ebat: 52*20*18 mm


Çalışma Koşulları

• Çevre Sıcaklığı: -20 ℃ ～ + 55 ℃
• Nem: ≤95% RH
• Çevre oksijen içeriği:% 21

Depolama Koşulları

• Sıcaklık: -20 ℃ ～ + 70 ℃
• Nem: ≤70% RH

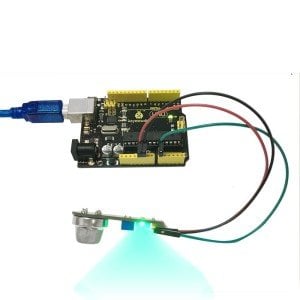

Connection Diagram / Bağlantı Şeması

Sample Code / Örnek Kod

///Arduino Sample Code
void setup()
{
  Serial.begin(9600); //Set serial baud rate at 9600 bps
}
void loop()
{
int val;
val=analogRead(0);//Read Gas value from analog 0
Serial.println(val,DEC);//Print the value to serial port
delay(100);
}

Resources / Kaynaklar

Video

http://www.keyestudio.com/wp/ks0040/

Datasheet

https://drive.google.com/open?id=1Ba4jFDwj3ExLTbbD0i6l-vFsDeitDsY-
