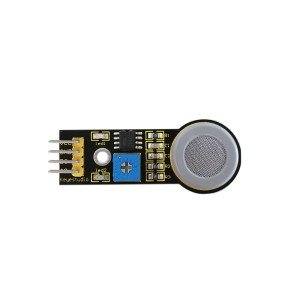

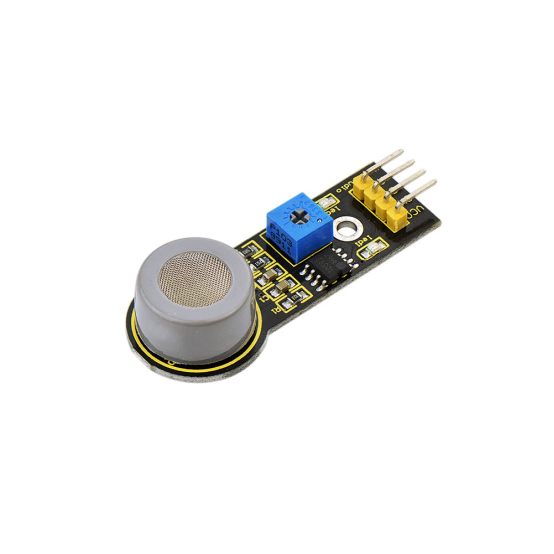

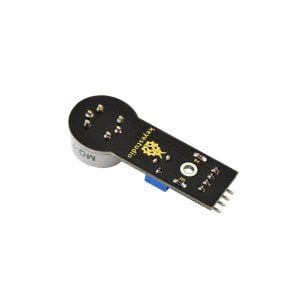

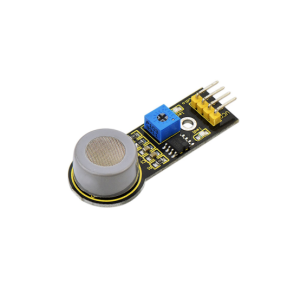

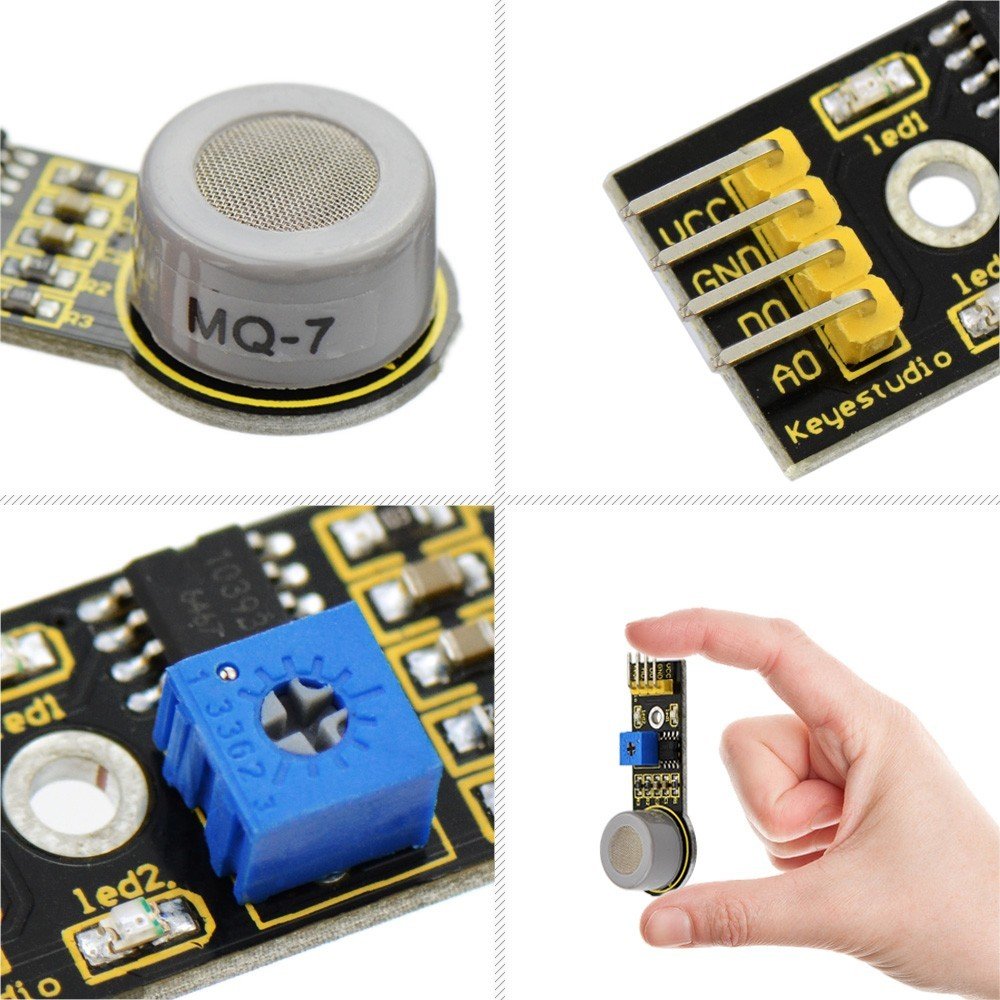

Keyestudio MQ-7 Karbon Monoksit Gaz Sensörü

Contents  (Hızlı Menü)

Tanıtım

MQ-7 gaz sensöründe kullanılan gaza duyarlı malzeme temiz havada daha düşük elektriksel iletkenliğe sahip olan SnO2'dir. Yüksek-düşük sıcaklık döngüleri yoluyla düşük sıcaklıkta (1.5V ile ısıtılan) karbon monoksit tespit eder. Sensörün elektrik iletkenliği havadaki karbon monoksit konsantrasyonunun artmasıyla artar. Elektriksel iletkenlikteki değişiklik, basit bir devre kullanılarak gaz konsantrasyonuna karşılık gelen çıkış sinyaline dönüştürülebilir. MQ-7 gaz sensörünün karbon monoksitlere duyarlılığı oldukça yüksektir, bu nedenle karbon monoksit içeren çeşitli gazları tespit etmek için de kullanılabilir. Birçok uygulama için uygun, düşük maliyetli bir sensördür.

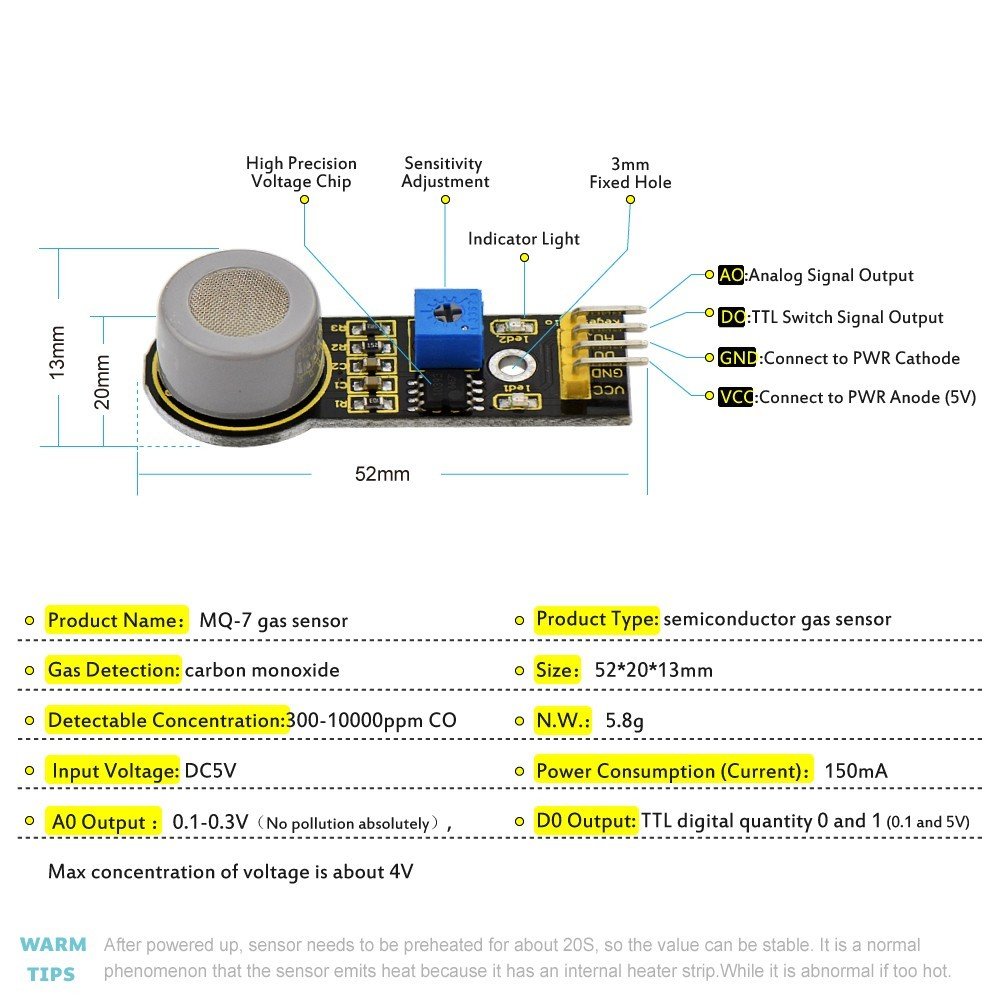

Özellikler

• Hedef Gaz: karbon monoksit
• Algılanabilir Konsantrasyon: 300-10000ppm CO
• Döngü Gerilimi Vc: ≤10V DC
• Isıtma Gerilimi VH: 5.0V ± 0.2V ACorDC (yükseklik); 1.5V ± 0.1V ACorDC (düşük)
• Yük Dayanımı RL: ayarlanabilir
• Isıtma Dayanımı RH: 31Ω ± 3Ω (Oda sıcaklığı)
• Isıtma Gücü PH: 50350mW
• Hassas Malzemenin Yüzey Dayanımı R: 2KΩ-20KΩ (in100ppmCO)
• Hassasiyet S: Rs (havada) / Rs (100ppmCO) ≥5
• Konsantrasyon Eğimi: α ≤0,6 (R300ppm / R100ppm CO)
• Sıcaklık, Nem: 20 ℃ ± 2 ℃; % 65,% 5 bağıl nem ±
• Standart Test Devresi: Vc: 5.0V ± 0.1V; VH (yüksek): 5.0V ± 0.1V; VH (düşük): 1.5V ± 0.1V

Features / Öne Çıkanlar

• good sensitivity to carbon monoxide.
• long service life, low cost
• simple drive circuit

• karbon monoksit için iyi hassasiyet.
• uzun ömürlü, düşük maliyetli
• basit tahrik devresi

Connection Diagram / Bağlantı Şeması

Sample Code / Örnek Kod

///Arduino Sample Code
void setup()
{
  Serial.begin(9600); //Set serial baud rate to 9600 bps
}
void loop()
{
int val;

val=analogRead(0);//Read Gas value from analog 0
Serial.println(val,DEC);//Print the value to serial port
delay(100);
}

Test Phenomenon / Test Fenomeni

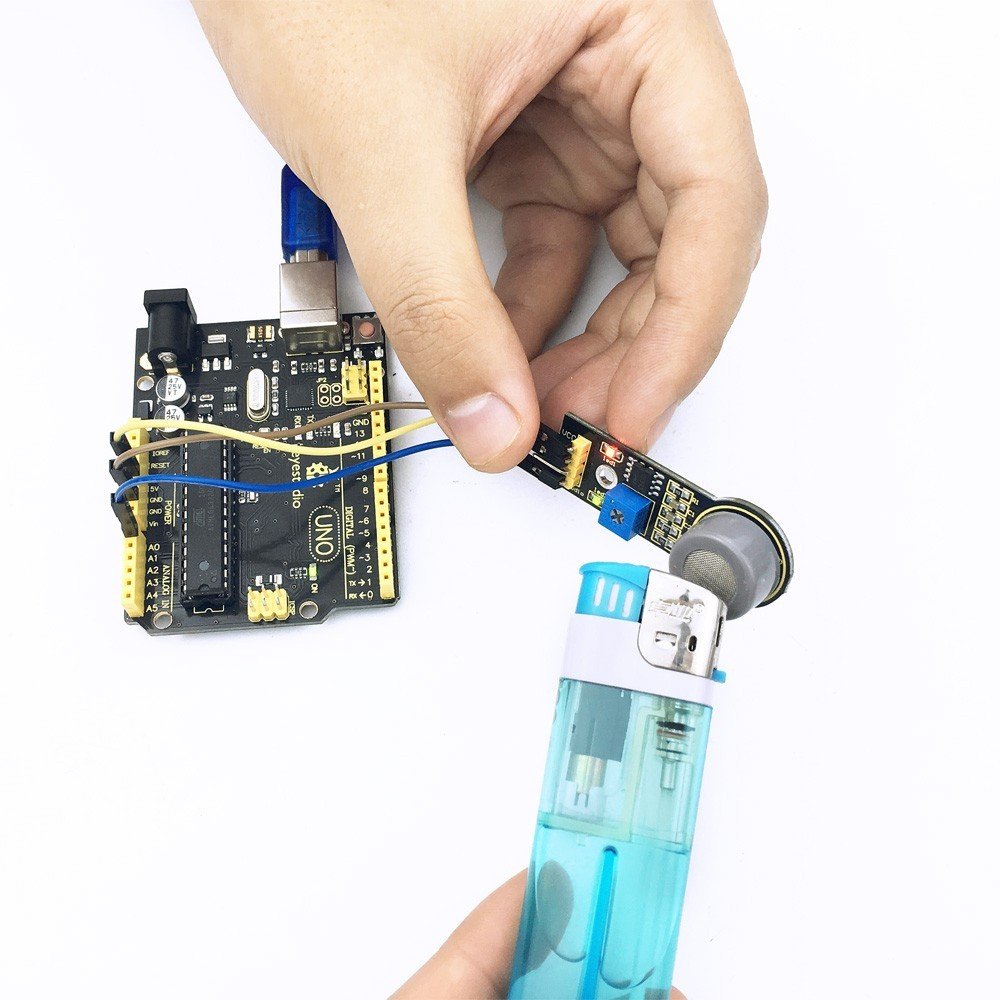

When the sensor detects the carbon monoxide gas, its built-in led will light up as below figure shown.

Application / Uygulama

• household gas leak alarm
• Industrial-level carbon monoxide gas alarm
• Portable gas detector

• evsel gaz kaçağı alarmı
• Endüstriyel seviye karbon monoksit gazı alarmı
• Taşınabilir gaz dedektörü

 Resources / Kaynaklar

Video

http://www.keyestudio.com/wp/ks0040/

PDF

https://drive.google.com/open?id=1Yqxkc3tgbF_Unu2qe6SDStAuuaZ8ztXf
