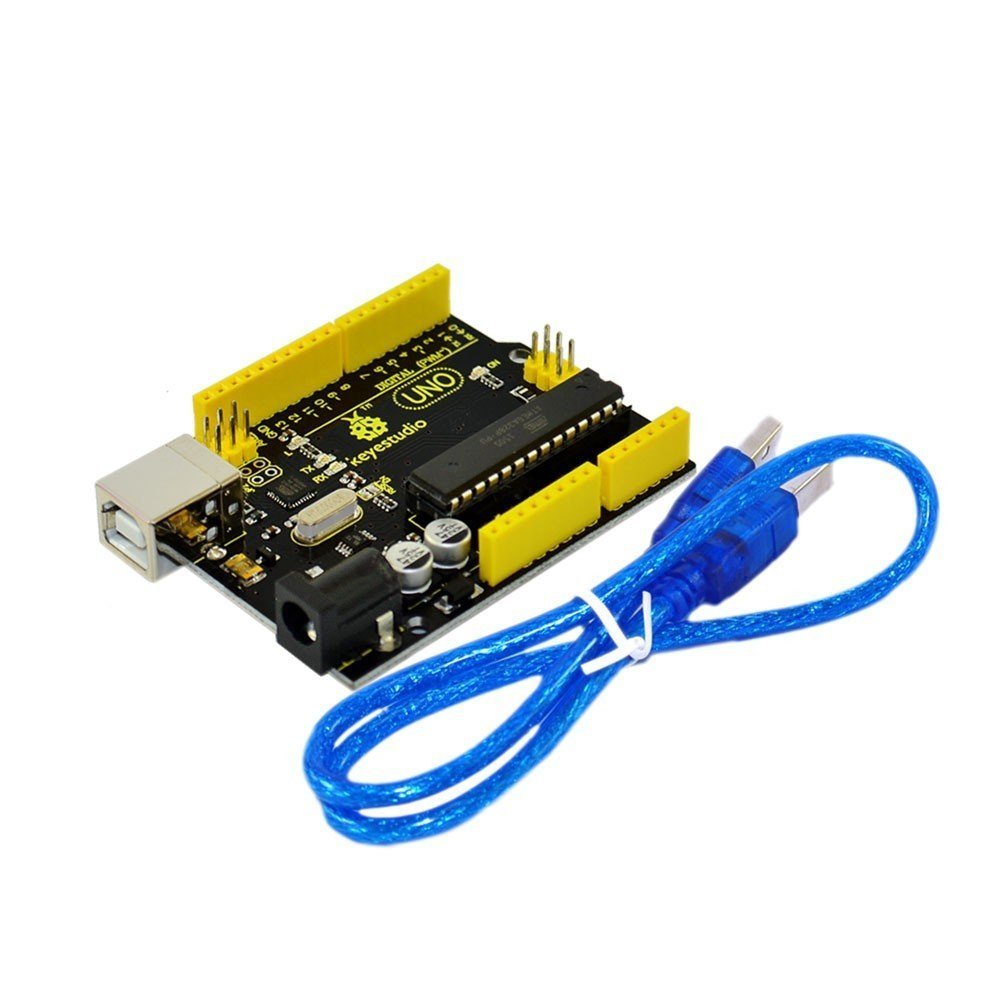

Keyestudio Orijinal UNO R3 - USB Kablo Hediyeli

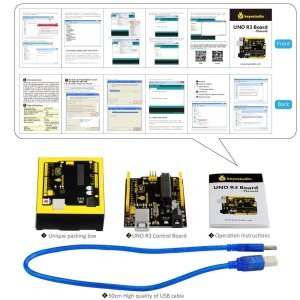

Keyestudio UNO R3 - USB Kablo Hediyeli

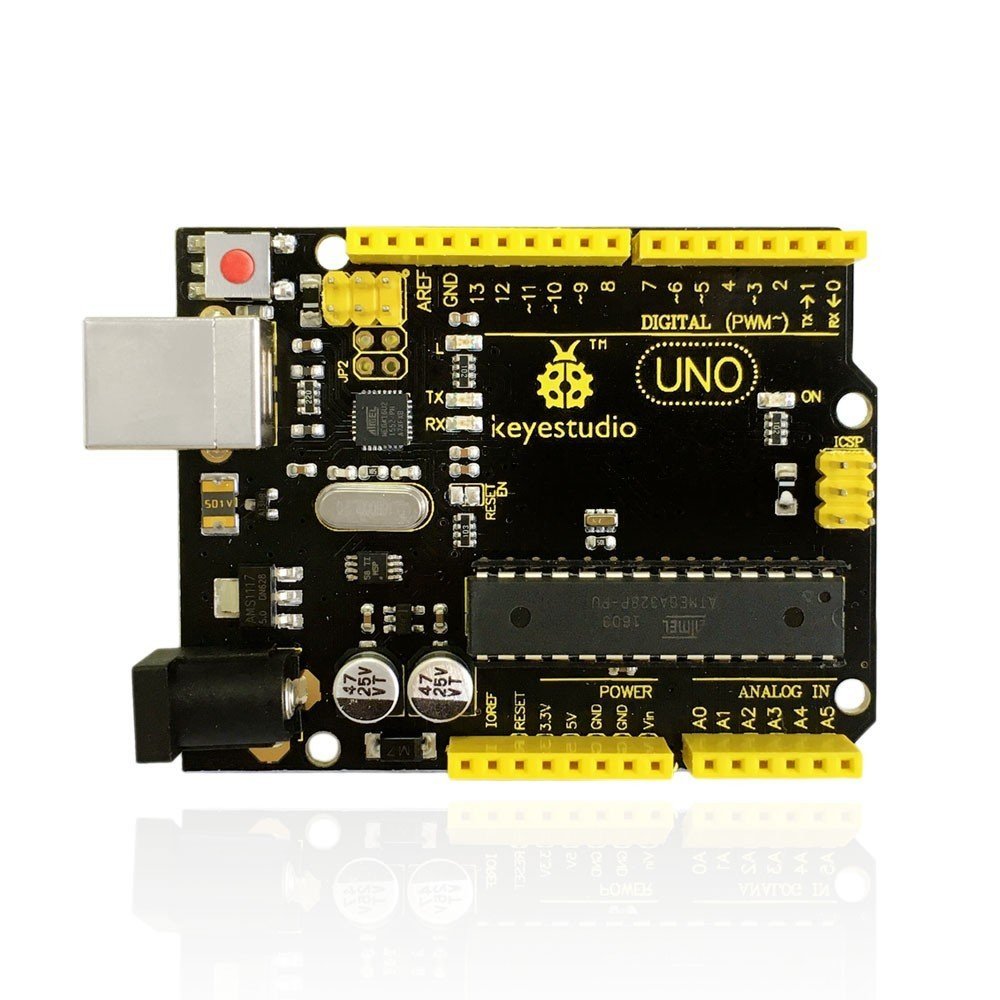

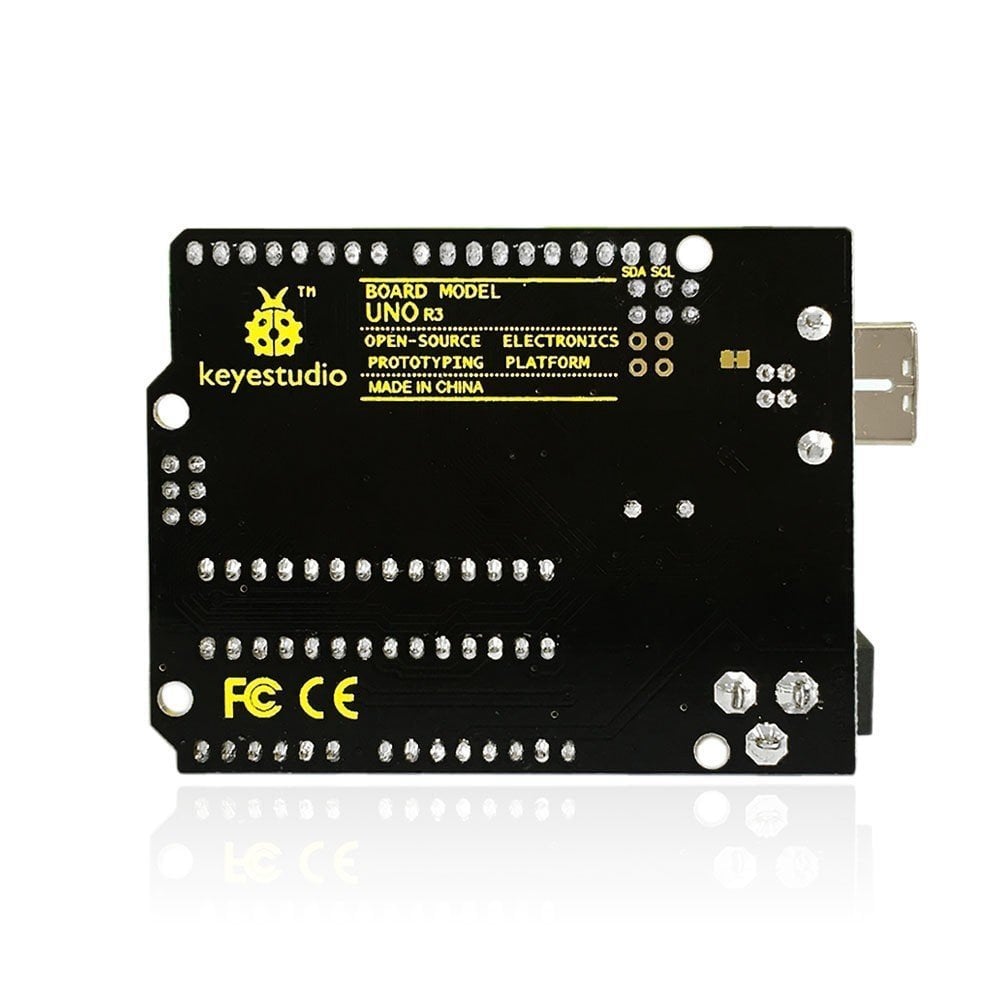

Keyestudio Uno R3, ARDUINO UNO REV3 ile tamamen uyumlu olan ATmega328 tabanlı bir mikrodenetleyici karttır.14 adet dijital I / O ( giriş/çıkış ) pini (6'sı PWM çıkışı olarak kullanılabilir), 6 analog giriş, 16 MHz kuvars kristali, bir USB bağlantısı, bir güç girişi, 2 ICSP başlığı ve bir resetle düğmesi vardır. Mikrodenetleyici için gereken her şeyi içerir. Bir USB kablosuyla bir bilgisayara bağlayabilir ya da AC-DC adaptörü veya pille çalıştırılabilirsiniz. İki ICSP başlığının donanım yazılımını ATMEGA16U2-MU ve ATMEGA328P-PU olarak programlamak için ayrı ayrı kullanıldığını unutmayın. Uno R3, önceki tüm kartlardan FTDI USB-seri sürücü çipini kullanmamasıyla farklıdır. Bunun yerine, USB-seri dönüştürücüsü olarak programlanmış Atmega16U2'ye sahiptir. UNO, elektroniğe ve kodlamaya başlamak için en iyi karttır. Eğer bu alanda ilk deneyimlerinizi yaşayacaksanız, UNO en iyi tercih olacaktır.
Keyestudio ürünlerinde orijinal ATMEL yongalar kullanılmaktadır.
Teknik Özellikleri
| Micro denetleyici | ATmega328P-PU |
|---|---|
| Çalışma Gerilimi | 5V |
| Giriş Gerilimi (Tavsiye edilen) | 7-12V |
| Dijital Giriş/Çıkış Pinleri | 14 (6 tanesi PWM) |
| PWM Dijital Giriş/Çıkış Pinleri | 6 (D3, D5, D6, D9, D10, D11) |
| Analog Giriş Portları | 6 (A0-A5) |
| DC Akım, her bir Giriş/Çıkış Pinleri için | 20 mA |
| DC Akım, 3.3V Pin için | 50 mA |
| Flaş Bellek | 32 KB (ATmega328) 0.5KB bootloader tarafından kullanılır |
| SRAM | 2 KB (ATmega328P-PU) |
| EEPROM | 1 KB (ATmega328P-PU) |
| Saat Hızı | 16 MHz |
| LED_BUILTIN | D13 |
Özellikler
- 1.0 pinout: AREF pinine yanına SDA ve SLC pinleri yerleştirilmiştir. RESET pininin yanına iki yeni pin yerleştirilmiş ve board'dan shield'lere gerilim sağlayan IOREF adapte edilmiştir.
- Güçlü RESET devresi.
- Atmega 16U2, 8U2 ile değiştirilebilir.

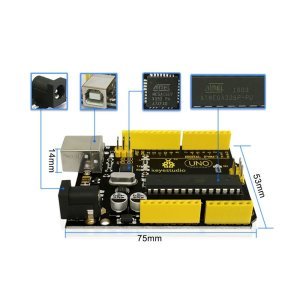

PCB Ebatları
Bazı Pinlerin Özel Fonksiyonları
- Seri iletişim: Dijital pinler 0 (RX) ve 1 (TX)
- PWM arayüzü (Darbe-Genişlik Modülasyonu): D3, D5, D6, D9, D10, D11
- Harici kesmeler: D2 (interrupt 0) ve D3 (interrupt 1). Bu pinler, düşük bir değerlerde trigger kesme, artan ve azalan bir sınır değerinde yada değişen bir değere göre konfigüre edilebilirler.
- SPI iletişimi: D10 (SS), D11 (MOSI), D12 (MISO), D13 (SCK). Bu pinler SPI kütüphanesini kullanarak SPI iletişimini destekler.
- IIC iletişimi: A4 (SDA); A5(SCL)
Dikkat
1. Arduino UNO, bilgisayarınızın USP portlarında oluşabilecek kısa devre ve aşırı akıma karşı koruyan resetlenebilir çoklu sigortaya sahiptir. Şayet USP portundan 500mA üzerinde bir akım uygulanırsa, bu sigorta akım yeniden normalleşene kadar otomatik olarak bağlantıyı keser.
2. Otomatik (Yazılım) Reset:Bir yükleme işleminden önce Reset düğmesine fiziksel olarak basmak yerine, Arduino Uno kartına bağlı bir bilgisayarda çalışan yazılım tarafından da resetlemeye izin verecek şekilde tasarlanmıştır.
3. Uno kartında otomatik resetlemeyi devre dışı bırakmak için kesilebilen bir alan bulunur. Alanın her iki tarafındaki pedler yeniden resetlemeyi açmak için birlikte lehimlenebilir. "RESET-EN" olarak ifade edilir. Ayrıca, reset hattına 5V'dan 110 ohm direnç bağlayarak otomatik sıfırlamayı devre dışı bırakabilirsiniz; Ayrıntılar için forum konusuna bakınız.
Kaynak ve rehber için blog sayfamızı inceleyiniz.
