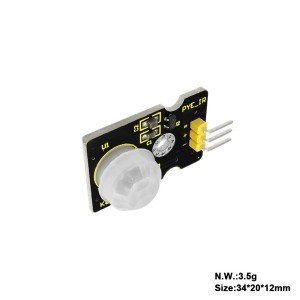

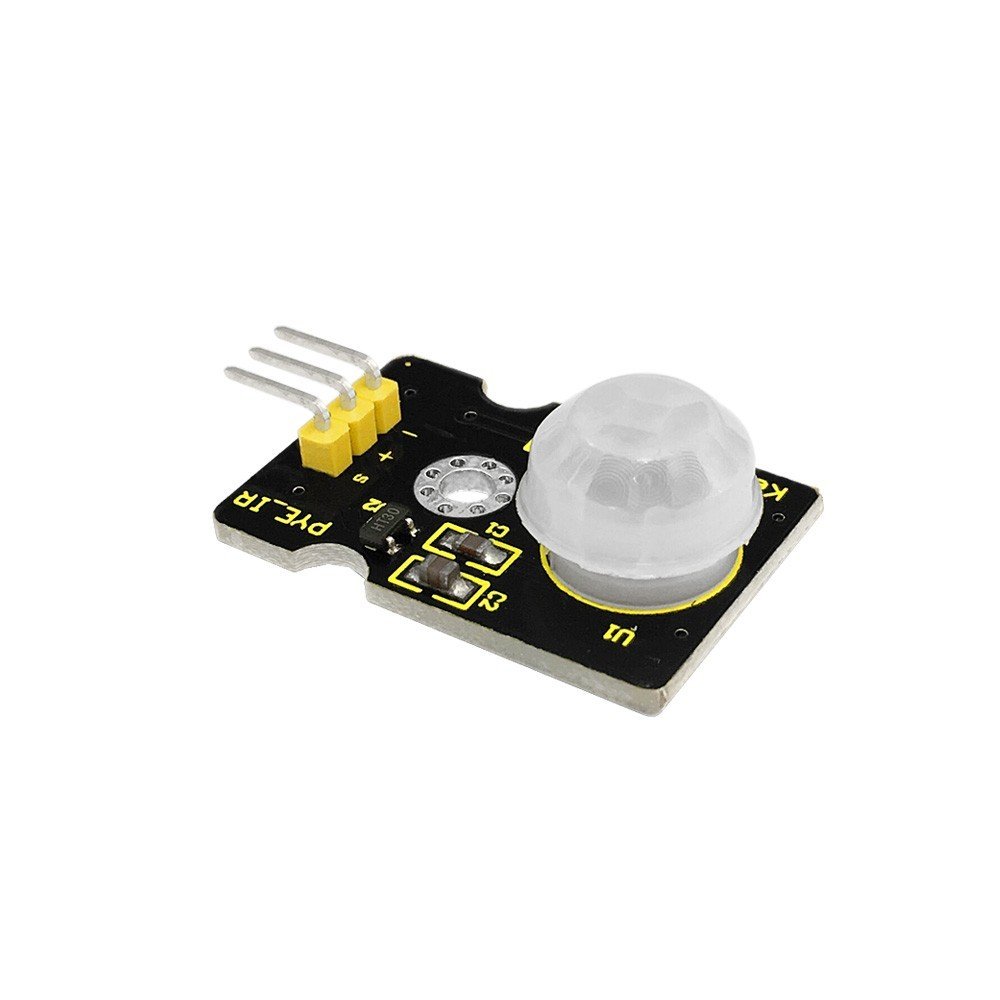

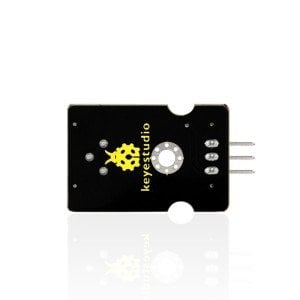

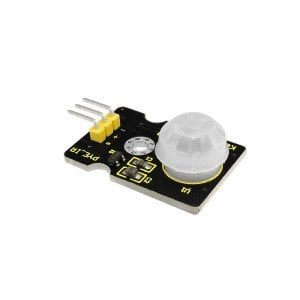

Keyestudio PIR Hareket Sensörü
Keyestudio PIR Hareket Sensörü
Pyroelektrik kızılötesi hareket sensörü, hareketli bir insandan veya hayvandan gelen kızılötesi sinyalleri algılayabilir ve değişen sinyaller gönderir. İnsan vücudunun hareketini tespit etmek için çeşitli alanlarda uygulanabilir. Alışıldık pyroelektrik kızılötesi sensörler, karmaşık devre ve daha düşük güvenilirlik ile çok daha büyüktür. Şimdi, Arduino için özel olarak tasarlanmış bu yeni pyroelektrik kızılötesi hareket sensörünü piyasaya sürdük. Bu sensör, yerleşik bir dijital pyroelektrik kızılötesi sensör ve bağlantı pimlerini entegre eder. Daha yüksek güvenilirlik, daha düşük güç tüketimi ve daha sade yan donanım sunar.
Özellikler
- daha küçük boyut ve hafif
- daha yüksek güvenilirlik
- düşük güç tüketimi
- sade yan donanım
Parametreler
- Giriş Voltajı: 3.3 ~ 5V, Maksimum 6V.
- Mevcut Çalışma: 15uA
- Çalışma Sıcaklığı: -20 ~ 85 ℃
- Çıkış Voltajı: Yüksek 3V, Düşük 0V
- Çıkış Gecikme Süresi (Yüksek Seviye): Yaklaşık 2,3 ila 3 Saniye
- Algılama açısı: 100 °
- Algılama Mesafesi: 7 metre
- Çıkış Gösterge LED'i (YÜKSEK seviye ise, AÇIK olacaktır)
- Pin Sınır Akımı: 100mA

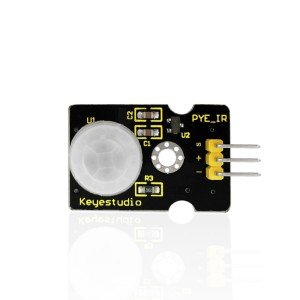

Pin Şeması

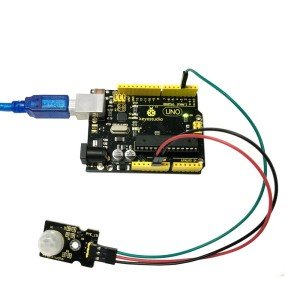

Bağlantı
Modüldeki S pini UNO panosunun Dijital 3'üne, negatif (-) pini GND portuna, pozitif (+) pini 5V portuna bağlayın.
Örnek Kod
Aşağıdaki bir örnek koddur, Arduino IDE'ye yükleyebilirsiniz.
byte sensorPin = 3;
byte indicator = 13;
void setup()
{
pinMode(sensorPin,INPUT);
pinMode(indicator,OUTPUT);
Serial.begin(9600);
}
void loop()
{
byte state = digitalRead(sensorPin);
digitalWrite(indicator,state);
if(state == 1)Serial.println("Somebody is in this area!");
else if(state == 0)Serial.println("No one!");
delay(500);
}
Örnek Sonuç
Kablolamayı yaptıktan ve çalıştırdıktan sonra, kodu yükleyin, eğer sensör yakınlarda birisinin hareket ettiğini algılarsa, UNO kartındaki D13 göstergesi yanacaktır ve "Somebody is in this area!" (Bu alanda biri var!) yazısı seri monitörde görüntülenir.
Hareket yoksa, UNO kartındaki D13 göstergesi yanmaz ve "No one!" (Hiç kimse!) yazısı seri monitörde görüntülenir.
