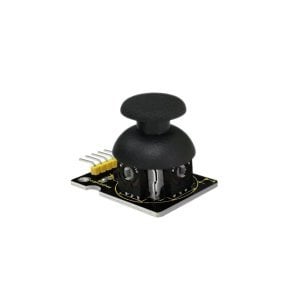

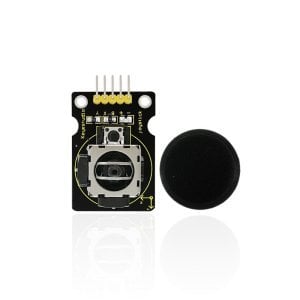

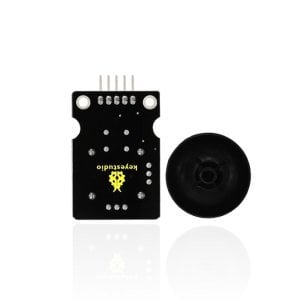

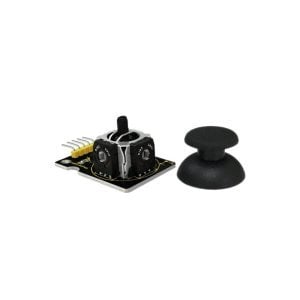

Keyestudio PS2 Joystick Modülü - Arduino ile uyumlu

Birçok robot projesi için joystick gerekir. Ve sizin için uygun fiyatlı bir joystick modülüdür. Robot, iki analog girişe bağlanarak X, Y kontrolü ile komutlarınızda. Ayrıca dijital bir pime bağlı bir anahtar vardır. Bu joystick modülü Arduino'ya IO Shield ile kolayca bağlanabilir. Bu modül, birlikte verilen kablolarla Arduino (V5) içindir.

Özellikler

• Besleme Gerilimi: 3.3V to 5V
       Arayüz: Analog x2, Dijital x1
       Boyut: 40 * 28mm
       Ağırlık: 12g

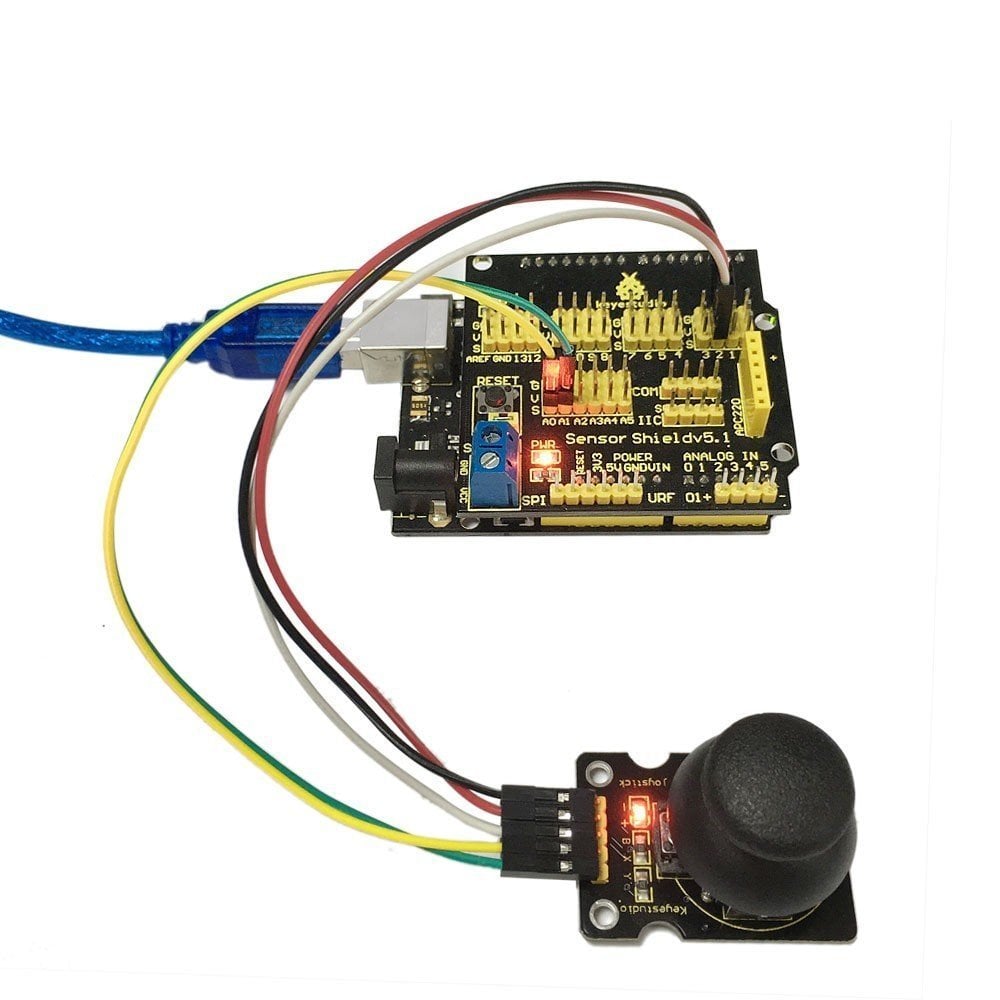

Bağlantı Diagramı

Sample Code

int JoyStick_X = 0; //x
int JoyStick_Y = 1; //y
int JoyStick_Z = 3; //key
  void setup()
{
  pinMode(JoyStick_Z, INPUT);
  Serial.begin(9600); // 9600 bps
}
void loop()
{
  int x,y,z;
  x=analogRead(JoyStick_X);
  y=analogRead(JoyStick_Y);
  z=digitalRead(JoyStick_Z);
  Serial.print(x ,DEC);
  Serial.print(",");
  Serial.print(y ,DEC);
  Serial.print(",");
  Serial.println(z ,DEC);
  delay(100);
}

Resources

Video

PDF

https://drive.google.com/open?id=1oR5jLKofJauAvd2HP8c6vxx4AYScGB4i
