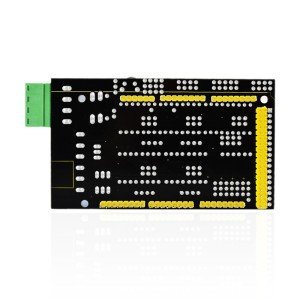

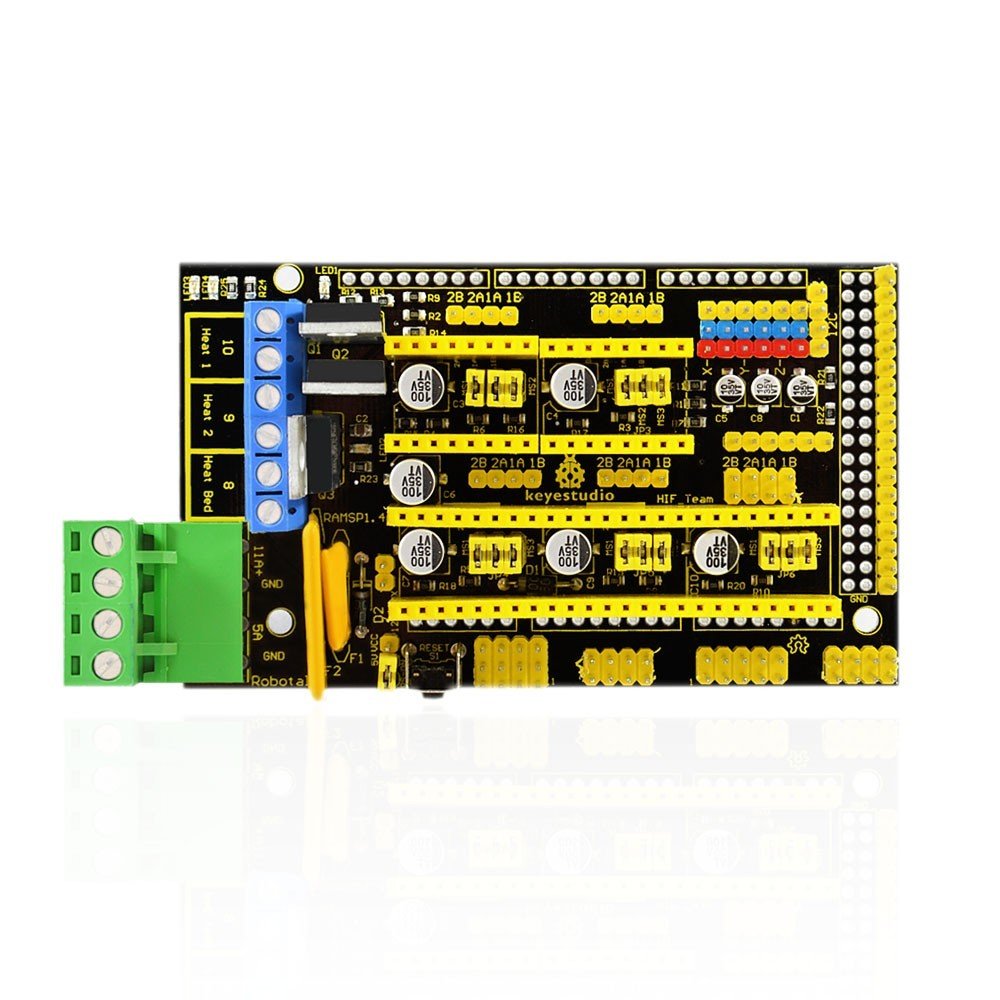

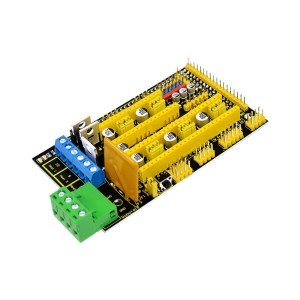

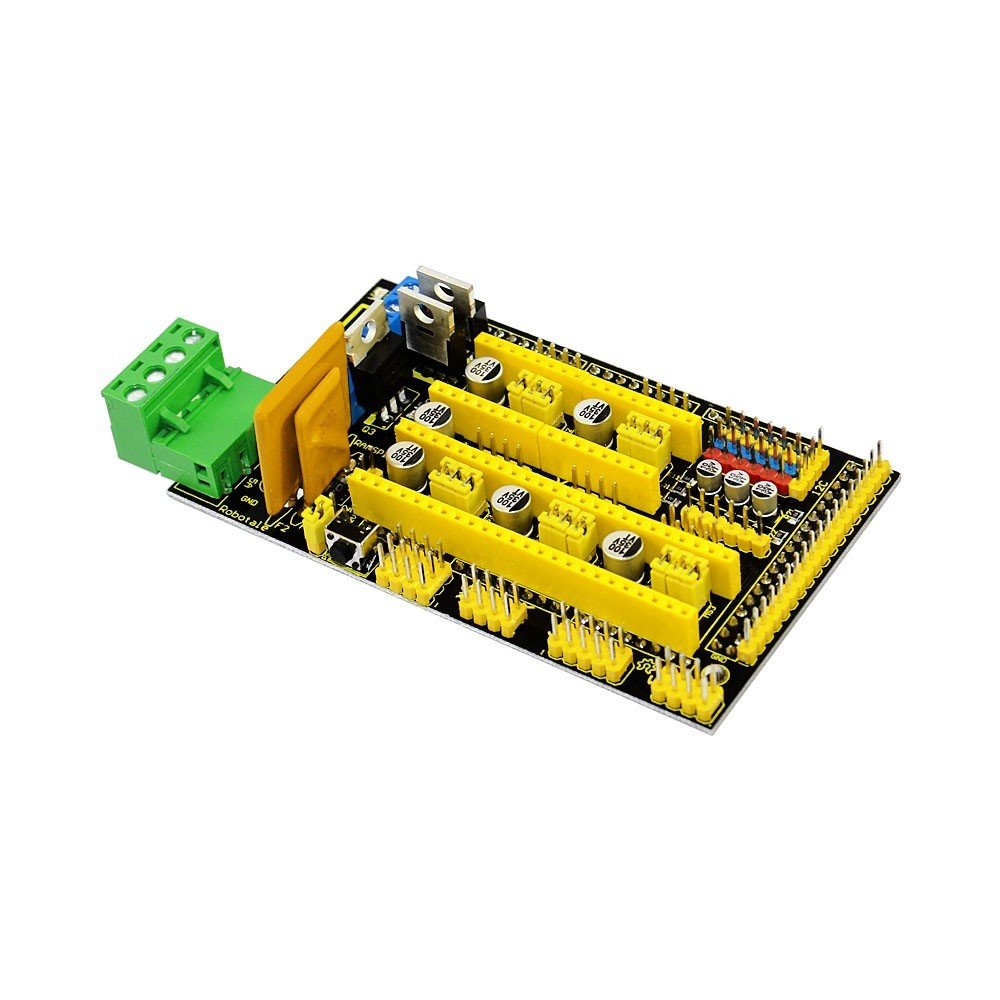

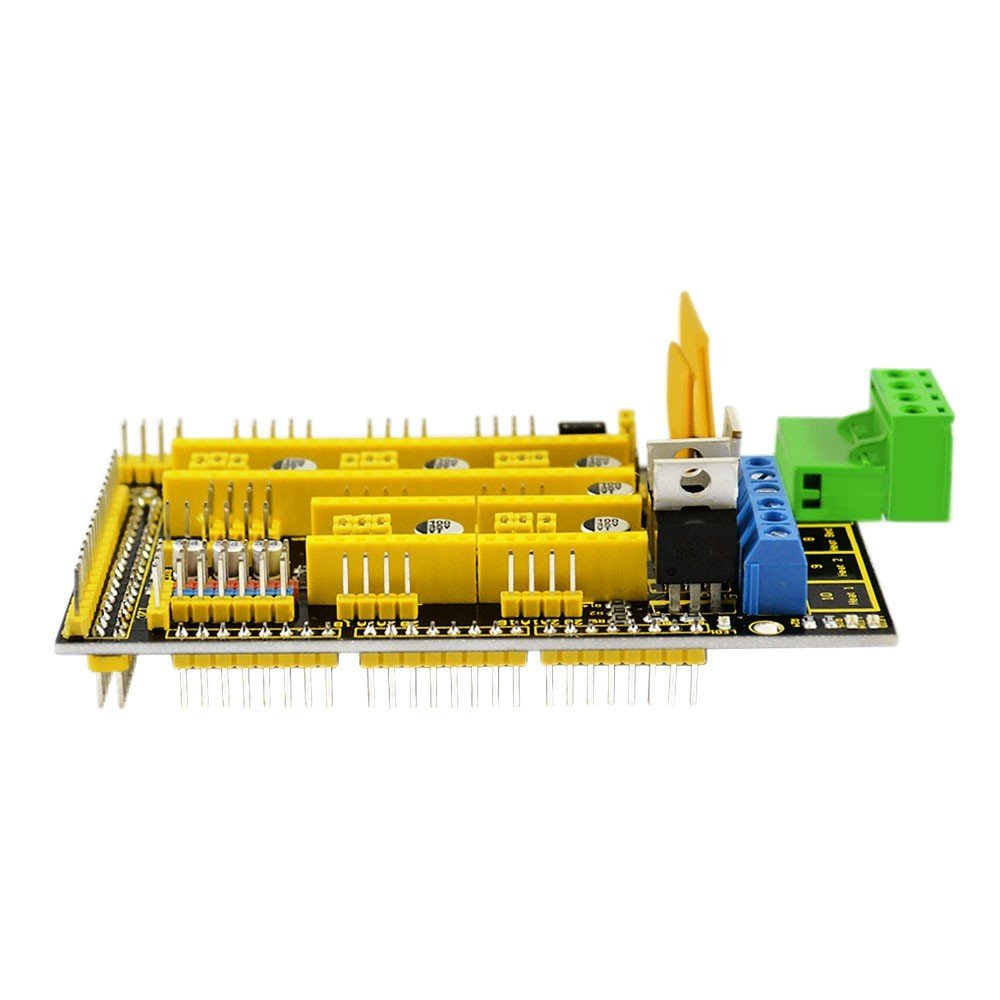

Keyestudio RAMPS 1.4 Shield 3D Yazıcı Kontrol/ Reprap MendelPrusa
Keyestudio RAMPS1.4A MEGA2560 kontrol kartı ve resmi RAMPS 1.4 ile tam uyumludur ve 3D yazıcılar için sürücü shield olarak kullanılır. Step motor sürücü modülleri için 5 slotu vardır. Yuvalar, A4988, DEV8825 gibi sürücü modülleri ile uyumludur. Her bir yuvanın altında sürücü modüllerinin subdivision ayarını kontrol etmek için kullanılabilen 3 jumper kapağı vardır.Örneğin, A4988'i takıp üç jumperı da taktığınızda, A4988 modülünün MS1 、 MS2 ve MS3 subdivision portları YÜKSEK etkindir, yani A4988 modülü 16-subdivision modundadır. Ancak, üç jumperı çıkarırsanız, A4988 modülünün MS1, MS2 ve MS3'ü aktif DÜŞÜK'dür, yani A4988 modülü tam-adım çalışma modundadır.Dahası, MEGA 2560 kontrol paneli takmak kolaydır, programı yükledikten sonra, kendi 3D yazıcınızı oluşturmak için harici cihazlarla birleştirebilirsiniz.
Müthiş Özelliklere Bir Bakın
- MEGA 2560 kontrol kartı uyumlu
- Repetier-Host yazılımını destekler
- 5 step motor sürebilir
- Sürücü modülünü jumper ile kontrol edin. (Not: A4988 kullanırken, tam-adım modunda üç jumperı çıkarın; üç jumperı takarsanız 16 subdivision çalışma moduna geçer.)
- 42 step motor bağlantısı için 4pin 2.54mm aralıklı başlıklarla gelir.
- 3D yazıcı için DC 12V voltaj besler.
- Dahili 4 LED ile birlikte gelir: 2 Isı LED'i, bir Isı Yatağı LED'i ve bir D13 LED'i vardır.
- 2 Isı arabirimi (D10, D9 kontrolü) ve Isı Yatağı arabirimi (D8 kontrolü) ile birlikte gelir
- Dahili reset düğmesi vardır.
- LCD bağlantı pinleri (pinboard'u bağlamanız gerekir), limit switch pinleri, soğutma fanı arayüzü gibi 3D Yazıcı arayüzleriyle birlikte gelir.
Teknik Detaylar
- Boyutlar: 114mm x 61mm x 32mm
- Ağırlık: 67.5g
Pin Şeması
Kullanma Metodu
Bu shieldi kullanırken, donanımda, kontrol kartıyla (MEGA2560 kartı), sürücü kartıyla (A4988 gibi), motorla (42 step motor) ve diğerleriyle birlikte kullanmanız gerekir. Ürün yazılımını kontrol kartına yüklemeniz gerekir. Bu nedenle, Arduino IDE yazılımını ve Repetier-Host yazılımı gibi bir özel üst bilgisayar yazılımını kullanmanız gerekir.
Detaylı kullanım için 3D Yazıcı Kitimize bakın.
