Keyestudio Süper Öğrenme Seti (Denetleyici Dahil Değil)

Keyestudio Süper Öğrenme Seti (Denetleyici Dahil Değil)

Keyestudio Süper Öğrenme Seti (Denetleyici Dahil Değil)

5.253,40 TL

Kategori

Marka

KEYESTUDIO

Stok Kodu

Ks0077

559,97 TL den başlayan taksitlerle!

Aynı Gün Kargo

Kargo Bedava

Sepete Ekle

Hızlı Satın Al

Yorum Yaz

Fiyat Alarmı

Karşılaştır

Contents (Hızlı Menü)

keyestudio Super Learning Kit for Arduino / Arduino Süper Öğrenme Kiti (UNO R3 ile birlikte)

Kit Introduction / Kit Tanıtımı

Keyestudio super learning kit is suitable for Arduino enthusiasts. This kit includes 32 projects with detailed tutorials, starting from the basics to more complex projects. Differ from other kits, it adds some functional modules, such as RFID, temperature and humidity module. There is connection diagram and code for each project, making it easy for you to learn.

Keyestudio süper öğrenme kiti Arduino meraklıları için uygundur. Bu kit, temelden başlayarak daha karmaşık projelere kadar detaylı öğreticiler içeren 32 proje içermektedir. Diğer kitlerden farklı olarak, RFID, sıcaklık ve nem modülü gibi bazı fonksiyonel modüller ekler. Her projeninbağlantı şeması ve kodu vardır, bu da öğrenmenizi kolaylaştırır.

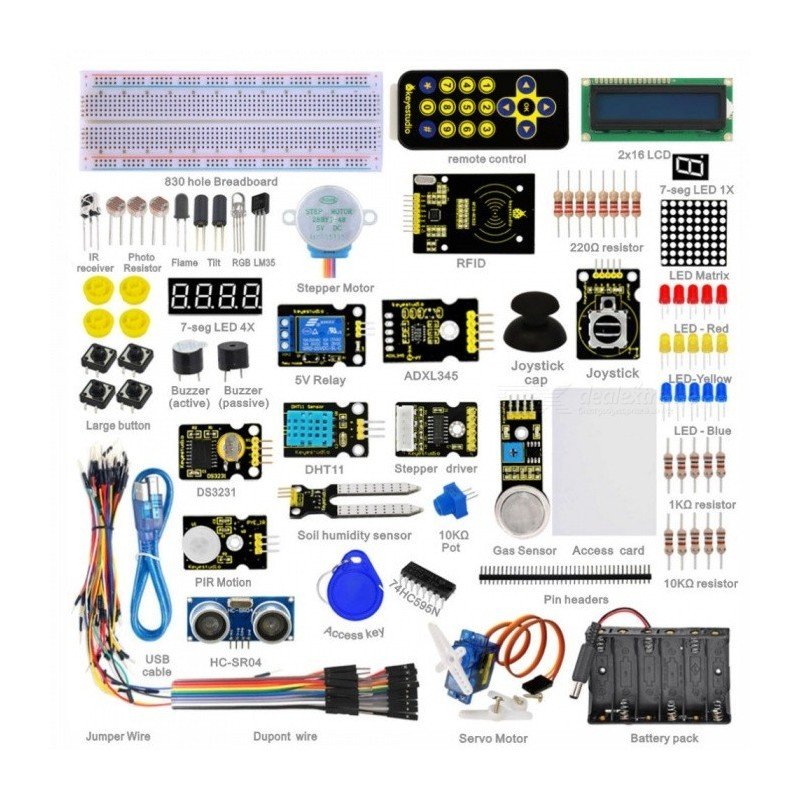

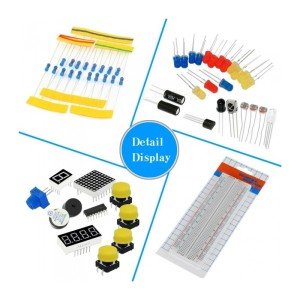

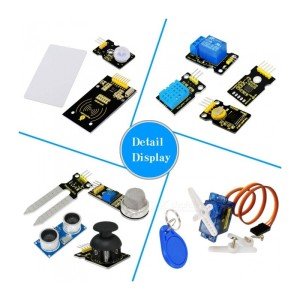

Kit Contents / Kit İçeriği

No.	Product Name / Ürün İsmi	Quantity /Adet
1	LED - Mavi	5
2	LED - Kırmızı	5
3	LED - Sarı	5
4	LED - RGB	1
5	220 Ohm Direnç	8
6	10K Ohm Direnç	5
7	1K Ohm Direnç	5
8	103 Potansiyometre	1
9	Buzzer (aktif)	1
10	Buzzer (pasif)	1
11	büyük buton anahtar	4
12	Ball eğim sensörü	2
13	Fotorezistör	3
14	Alev sensörü	1
15	LM35 Sıcaklık Sensor	1
16	IC 74HC595N 16-pin DIP	1
17	1-basamak LED modül	1
18	4-basamak LED modül	1
19	8*8 LED Matrix	1
20	1602 LCD ekran	1
21	IR alıcı	1
22	IR uzaktan kumanda	1
23	Servo Motor	1
24	Step sürücü modülü	1
25	Step Motor	1
26	Joystick modülü	1
27	Röle modülü	1
28	PIR Hareket Sensörü	1
39	Analog Gaz Sensörü	1
30	ADXL345 Üç eksen Hız Modülü	1
31	HC-SR04 Ultrasonik Sensör	1
32	DS3231 Saat Modülü	1
33	DHT11 Sıcaklık ve Nem Sensörü	1
34	Toprak Nem sensörü	1
35	RC522 RFID modül	1
36	RFID kart	1
37	RFID anahtar	1
38	Pin başlıkları	40
39	830 delikli Breadboard	1
40	Dupont bağlantı kabloları	10
41	Jumper kablo	30
42	6-yuvalı AA pil yatağı	1
43	USB kablo	1

Project List / Proje Listesi

- 5.1 Project 1.Hello World / Merhaba Dünya

Project Details / Proje Listesi

Project 1: Hello World / Merhaba Dünya

Introduction: / Tanıtım

As for starters, we will begin with something simple. In this project, you only need an Arduino and a USB cable to start the "Hello World!" experiment.This is not only a communication test of your Arduino and PC, but also a primer project for you to have your first try in the Arduino world!

Yeni başlayanlar için basit bir şeyle başlayacağız. Bu "Hello World!" (Merhaba Dünya) projesini başlatmak için sadece bir Arduino kart ve bir USB kablosuna ihtiyacınız var. deneme. Bu sadece Arduino ve PC'nizin (kişisel bilgisayarınızın) bir iletişim testi değil, aynı zamanda Arduino dünyasındaki ilk denemeniz için bir başlangıç projesidir!

Hardware Required: / Gerekli Donanım
1. Arduino board x1
2. USB cable x1

1. Arduino kart x1
2. USB kablosu x1

Sample Code: / Örnek Kod
After installing driver for Arduino, let's open Arduino software and compile the code that enables Arduino to print"Hello World!" under your instruction. Of course, you can compile the code for Arduino to continuously echo "Hello World!" without instruction. A simple If () statement will do the instruction trick. With the onboard LED connected to pin 13, you can instruct the LED to blink first when Arduino gets an instruction and then print the character"Hello World!”.

Arduino için sürücüyü kurduktan sonra, Arduino yazılımını açalım ve Arduino'nun "Hello World!" yazması için kodları girelim. Basit bir If () talimatı ile Arduino'nun sürekli ve aralıklı "Hello World!" yazmasını da sağlayabilirsiniz. Arduino bir talimat aldığında, Pin 13'e bağlı yerleşik LED'in, önce yanıp sönmesini, ardından "Merhaba Dünya!" yazdırmasını da sağlayabilirsiniz.

int val;//define variable val
int ledpin=13;// define digital interface 13
void setup()
{
Serial.begin(9600);// set the baud rate at 9600 to match the software set up. When connected to a specific device, (e.g. bluetooth), the baud rate needs to be the same with it.
pinMode(ledpin,OUTPUT);// initialize digital pin 13 as output. When using I/O ports on an Arduino, this kind of set up is always needed.
}
void loop()
{
val=Serial.read();// read the instruction or character from PC to Arduino, and assign them to Val.
if(val=='R')// determine if the instruction or character received is "R”.
{  // if it’s "R”,
digitalWrite(ledpin,HIGH);// set the LED on digital pin 13 on.
delay(500);
digitalWrite(ledpin,LOW);// set the LED on digital pin 13 off.
delay(500);
Serial.println("Hello World!");// display"Hello World!”string.
}
}

Result: / Sonuç

Click serial port monitor
Input R
LED 13 will blink once
PC will receive information from Arduino: Hello World

Seri port monitörüne tıklayın
kutucuğa R yazın
LED 13 bir kez yanıp sönecektir
PC Arduino'dan bilgi alacaktır: Merhaba Dünya

thumb

After choosing the right port, the experiment is very easy for you!

Doğru portu seçtiktiyseniz, deney sizin için çok kolaydır!

Project 2: LED Blinking / LED Yakıp Söndürme

Introduction: / Tanıtım

Blinking LED experiment is quite simple. In the "Hello World!" program, we have come across LED. This time, we are going to connect an LED to one of the digital pins rather than using LED13 which is soldered to the board. Apart from an Arduino and a USB cable, you will need extra parts as below:

Yanıp sönen LED deneyi oldukça basittir. "Merhaba Dünya!" programda LED ile tanıştık. Bu kez, karta lehimlenmiş LED13'ü kullanmak yerine dijital pinlerden birine LED bağlayacağız. Bir Arduino kart ve bir USB kablosunun yanı sıra, aşağıdaki gibi ekstra parçalara ihtiyacınız olacaktır:

Hardware Required:
1. Red M5 LED*1
2. 220? resistor*1
3. Breadboard*1
4. Breadboard jumper wires* several

1. Kırmızı M5 LED * 1
2. 220 Ohm direnç * 1
3. Breadboard * 1
4. Breadboard jumper kablo * birkaç adet

We follow below diagram from the experimental schematic link. Here we use digital pin 10. Connect an LED to a 220 ohm resistor to avoid high current damaging the LED.

Aşağıdaki şemayı takip edeceğiz. Burada dijital pin 10'u kullanıyoruz. Yüksek akımın LED'e zarar vermesini önlemek için LED'e 220 ohm bir direnç bağlayın.

Connection for UNO R3: / UNO R3 Bağantısı
thumb

Connection for MEGA 2560 R3: / MEGA 2560 R3 Bağlantısı

Sample Code: / Örnek Kod

int ledPin = 10; // define digital pin 10.
void setup()
{
pinMode(ledPin, OUTPUT);// define pin with LED connected as output.
}
void loop()
{
digitalWrite(ledPin, HIGH); // set the LED on.
delay(1000); // wait for a second.
digitalWrite(ledPin, LOW); // set the LED off.
delay(1000); // wait for a second
}

Result: / Sonuç
After downloading this program, in the experiment, you will see the LED connected to pin 10 turning on and off, with an interval approximately one second. The blinking LED experiment is now completed.

Kodu yükledikten sonra, deneyde, pin 10'a bağlı LED'in yaklaşık bir saniye aralıklarla yanıp söndüğünü göreceksiniz. Yanıp sönen LED deneyi şimdilik tamamlanmıştır.

Project 3: PWM / PWM

Introduction: / Tanıtım

PWM, short for Pulse Width Modulation, is a technique used to encode analog signal level into digital ones. A computer cannot output analog voltage but only digital voltage values such as 0V or 5V. So we use a high resolution counter to encode a specific analog signal level by modulating the duty cycle of PMW. The PWM signal is also digitalized because in any given moment, fully on DC power supply is either 5V (ON), or 0V (OFF). The voltage or current is fed to the analog load (the device that uses the power) by repeated pulse sequence being ON or OFF. Being on, the current is fed to the load; being off, it's not. With adequate bandwidth, any analog value can be encoded using PWM. The output voltage value is calculated via the on and off time.
Output voltage = (turn on time/pulse time) * maximum voltage value

Sinyal Genişliği Modülasyonunun ingilizce kısaltması olan PWM, analog sinyal seviyesini dijital olanlara kodlamak için kullanılan bir tekniktir. Bir bilgisayar analog voltaj veremez, ancak yalnızca 0V veya 5V gibi dijital voltaj değerlerini verir. Bu nedenle, PMW'nin görev döngüsünü değiştirerek belirli bir analog sinyal seviyesini kodlamak için yüksek çözünürlüklü bir sayaç kullanıyoruz. PWM sinyali de dijitalleştirilmiştir, çünkü herhangi bir anda, DC güç kaynağında ya 5V (AÇIK) ya da 0V (KAPALI) olur. Gerilim veya akım, tekrarlanan sinyal dizilimi AÇIK veya KAPALI olarak analog yükü (gücü kullanan cihaz) besler. Açıkken, akım yükü besler; kapalıyken beslemez. Yeterli bant genişliğinde, herhangi bir analog değer PWM kullanılarak kodlanabilir. Çıkış voltajı, açma ve kapama süresi ile hesaplanır.
Çıkış voltajı = (sinyal zamanı/toplam zaman) * maximum voltaj değeri

thumb

PWM has many applications:
lamp brightness regulating, motor speed regulating, sound making, etc.
The following are the three basic parameters of PMW:

PWM'nin birçok alanda uygulaması vardır:
lamba parlaklığını düzenleme, motor hızını düzenleme, ses yaratma vb.
PMW'nin üç temel parametresi şunlardır:

thumb

1. The amplitude of pulse width (minimum / maximum)
2. The pulse period (The reciprocal of pulse frequency in 1 second)
3. The voltage level(such as:0V-5V)

1. Sinyal genişliğinin genliği (minimum/maksimum)
2. Sinyal periyodu (1 saniyedeki sinyal frekansının karşılığı)
3. Gerilim seviyesi (örneğin: 0V-5V)

There are 6 PMW interfaces on Arduino, namely digital pin 3, 5, 6, 9, 10, and 11. In previous experiments, we have done "button-controlled LED", using digital signal to control digital pin. This time, we will use a potentiometer to control the brightness of LED.

Arduino'da dijital pin 3, 5, 6, 9, 10 ve 11 olarak adlandırılan6 PMW arayüzü vardır. Önceki deneyde, dijital sinyal kullanarak dijital pin kontrollü LED yaptık. Bu kez LED'in parlaklığını kontrol etmek için bir potansiyometre kullanacağız.

Hardware Required: / Gerekli Donanım
1. Potentiometer*1
2. Red M5 LED*1
3. 220? resistor
4. Breadboard*1
5. Breadboard jumper wires*several

1. Potansiyometre * 1
2. Kırmızı M5 LED * 1
3. 220 Ohm direnç
4. Breadboard * 1
5. Breadboard jumper kablo * birkaç adet

The input of potentiometer is analog, so we connect it to analog port, and LED to PWM port. Different PWM signal can regulate the brightness of the LED.

Potansiyometrenin girişi analogdur, bu yüzden onu analog porta ve LED'i PWM portuna bağlarız. Farklı PWM sinyali LED'in parlaklığını değiştirebilir.

Connection for UNO R3: / UNO R3 için Bağlantı
thumb

Connection for MEGA 2560 R3: / MEGA 2560 R3 Bağlantısı

Sample Code: / Örnek Kod
In the program compiling process, we will use the analogWrite (PWM interface, analog value) function. In this experiment, we will read the analog value of the potentiometer and assign the value to PWM port, so there will be corresponding change to the brightness of the LED. One final part will display the analog value on the screen. You can consider this as the "analog value reading" project adding the PWM analog value assigning part. Below is a sample program for your reference.

Program derleme sürecinde, analogWrite (PWM arayüzü, analog değer) fonksiyonunu kullanacağız. Bu deneyde, potansiyometrenin analog değerini okutup bu değeri PWM portuna atayacağız, böylece LED'in parlaklığında ilgili bir değişiklik olacaktır. En son ekranda analog değerini gözleyeceğiz. Bunu, PWM analog değer atama da eklenmiş, "analog değer okuma" projesi olarak düşünebilirsiniz. Aşağıdaki referans için örnek bir programdır.

int potpin=0;// initialize analog pin 0
int ledpin=11;//initialize digital pin 11(PWM output)
int val=0;// Temporarily store variables' value from the sensor
void setup()
{
pinMode(ledpin,OUTPUT);// define digital pin 11 as "output”
Serial.begin(9600);// set baud rate at 9600
// attention: for analog ports, they are automatically set up as "input”
}
void loop()
{

val=analogRead(potpin);// read the analog value from the sensor and assign it to val
Serial.println(val);// display value of val
analogWrite(ledpin,val/4);// turn on LED and set up brightness(maximum output of PWM is 255)
delay(10);// wait for 0.01 second
}

thumb

Result: / Sonuç
After uploading the program, when you rotate the potentiometer knob, you can see the value change, and also obvious change of the LED brightness.

Programı yükledikten sonra, potansiyometre düğmesini döndürdüğünüzde, değer değişimini ve ayrıca LED parlaklığının belirgin değişimini görebilirsiniz.

Project 4: Traffic Light / Trafik Işıkları

Introduction: / Tanıtım

In the previous program, we have done the LED blinking experiment with one LED. Now, it’s time to up the stakes and do a bit more complicated experiment-traffic light. Actually, these two experiments are similar. While in this traffic light experiment, we use 3 LEDs with different color rather than one LED.

Önceki programda, bir LED kullanarak yanıp sönen LED deneyi yaptık. Şimdi, zorlukları artırmanın ve biraz daha karmaşık deney olan trafik ışığı yapmanın zamanı geldi. Aslında, bu iki deney birbirine benziyor. Bu trafik ışığı deneyinde, bir LED yerine farklı renkte 3 LED kullanıyoruz.

Hardware Required: / Gerekli Donanım
1. Arduino board *1
2. USB cable *1
3. Red M5 LED*1
4. Yellow M5 LED*1
5. Green M5 LED*1
6. 220? resistor *3
7. Breadboard*1
8. Breadboard jumper wires* several

1. Arduino kart * 1
2. USB kablosu * 1
3. Kırmızı M5 LED * 1
4. Sarı M5 LED * 1
5. Yeşil M5 LED * 1
6. 220 Ohm direnç * 3
7. Breadboard * 1
8. Breadboard jumper kablosu * birkaç adet

Connection for UNO R3: / UNO R3 Bağlantısı
thumb

Connection for MEGA 2560 R3: / MEGA 2560 R3 Bağlantısı

Sample Code: / Örnek Kod
Since it is a simulation of traffic light, the blinking time of each LED should be the same with those in traffic light system. In this program, we use Arduino delay () function to control delay time, which is much simpler than C language.

Trafik ışığının bir simülasyonu olduğundan, her bir LED'in yanıp sönme süresi trafik ışığı sistemindekiyle aynı olmalıdır. Bu programda, C dilinden daha basit olarak, gecikme süresini kontrol etmek için Arduino delay () fonksiyonunu kullanıyoruz.

int redled =10; // initialize digital pin 8.
int yellowled =7; // initialize digital pin 7.
int greenled =4; // initialize digital pin 4.
void setup()
{
pinMode(redled, OUTPUT);// set the pin with red LED as "output”
pinMode(yellowled, OUTPUT); // set the pin with yellow LED as "output”
pinMode(greenled, OUTPUT); // set the pin with green LED as "output”
}
void loop()
{
digitalWrite(greenled, HIGH);//// turn on green LED
delay(5000);// wait 5 seconds

digitalWrite(greenled, LOW); // turn off green LED
for(int i=0;i<3;i++)// blinks for 3 times
{
delay(500);// wait 0.5 second
digitalWrite(yellowled, HIGH);// turn on yellow LED
delay(500);// wait 0.5 second
digitalWrite(yellowled, LOW);// turn off yellow LED
}
delay(500);// wait 0.5 second
digitalWrite(redled, HIGH);// turn on red LED
delay(5000);// wait 5 second
digitalWrite(redled, LOW);// turn off red LED
}

Result: / Sonuç
When the uploading process is completed, you can see traffic lights of your own design.
Note: this circuit design is very similar with the one in LED chasing effect.
The green light will be on for 5 seconds, and then off, followed by the yellow light blinking for 3 times, and then the red light is on for 5 seconds, repeatedly forming a cycle.
Experiment is now completed.

Yükleme işlemi tamamlandığında, kendi tasarımınız olan trafik ışıklarını görebilirsiniz.
Not: Bu devre tasarımı LED takip efektindeki ile çok benzer.
Yeşil ışık 5 saniye boyunca yanacak ve ardından sönecek, ardından sarı ışık 3 kez yanıp sönecek ve ardından kırmızı ışık 5 saniye boyunca yanacak ve bu şekilde tekrarlayan bir döngü oluşacaktır.
Deney şimdi tamamlandı.

Project 5: LED Chasing Effect / LED Takip Efekti

Introduction: / Tanıtım

We often see billboards composed of colorful LEDs. They are constantly changing to form various effects. In this experiment, we compile a program to simulate chase effect.

Sık sık renkli LED'lerden oluşan reklam panoları görürüz. Çeşitli efektler oluşturmak için sürekli değişiyorlar. Bu deneyde,bu efektleri elde etmek için bir program derledik.

Hardware Required: / Gerekli Donanım
1. Led x6
2. 220? resistor x6
3. Colorful breadboard wires

1. Led x 6
2. 220 Ohm direnç x 6
3. Renkli breadboard kabloları

Connection for UNO R3: / UNO R3 Bağlantısı
thumb

Connection for MEGA 2560 R3: / MEGA 2560 R3 Bağlantısı

Sample Code: / Örnek Kod

int BASE = 2 ;  // the I/O pin for the first LED
int NUM = 6;   // number of LEDs

void setup()
{
   for (int i = BASE; i < BASE + NUM; i ++)
   {
     pinMode(i, OUTPUT);   // set I/O pins as output
   }
}

void loop()
{
   for (int i = BASE; i < BASE + NUM; i ++)
   {
     digitalWrite(i, LOW);    // set I/O pins as "low”, turn off LEDs one by one.
     delay(200);        // delay
   }
   for (int i = BASE; i < BASE + NUM; i ++)
   {
     digitalWrite(i, HIGH);    // set I/O pins as "high”, turn on LEDs one by one
     delay(200);        // delay
   }
}

Result: / Sonuç
You can see the LEDs blink by sequence.

LED'lerin sırayla yanıp söndüğünü görebilirsiniz.

Project 6: Button-controlled LED / Buton ile LED Kontrolü

thumb

Introduction: / Tanıtım

I/O port means interface for INPUT and OUTPUT. Up until now, we have only used its OUTPUT function. In this experiment, we will try to use the input function, which is to read the output value of device connecting to it. We use 1 button and 1 LED using both input and output to give you a better understanding of the I/O function. Button switches, familiar to most of us, are a switch value (digital value) component. When it's pressed,the circuit is in closed (conducting) state.

I / O (Input/Output) portu GİRİŞ ve ÇIKIŞ için arabirim anlamına gelir. Şimdiye kadar yalnızca OUTPUT işlevini kullandık. Bu deneyde, bağlı bir cihazın çıkış değerini okumak için kartın giriş işlevini kullanmaya çalışacağız. I / O işlevini daha iyi anlayabilmeniz için hem girişi hem de çıkışı kullanmak üzere 1 buton (düğme) ve 1 LED bağlayacağız. Çoğumuzun bildiği buton anahtarları, aslında bir anahtar değer (dijital değer) bileşenidir. Basıldığında, devre kapalı (iletken) durumdadır.

Hardware Required: / Gerekli Donanım
1. Button switch*1
2. Red M5 LED*1
3. 220? resistor*1
4. 10K? resistor*1
5. Breadboard*1
6. Breadboard jumper wires*several

1. Buton anahtarı * 1
2. Kırmızı M5 LED * 1
3. 220 Ohm direnç * 1
4. 10K Ohm direnç * 1
5. Breadboard * 1
6. Breadboard jumper kablo * birkaç adet

Connection for UNO R3: / UNO R3 Bağlantısı
thumb

Connection for MEGA 2560 R3: / MEGA 2560 R3 Bağlantısı

thumb

Sample Code: / Örnek Kod
Now, let's begin the compiling. When the button is pressed, the LED will be on. Based on the previous study, the coding may be easy for you. In this program, we add a statement of judgment. Here, we use an if () statement.
Arduino IDE is based on C language, so statements of C language such as while, switch etc. can certainly be used for Arduino program.
When we press the button, pin 7 will output high level. We can program pin 11 to output high level and turn on the LED. When pin 7 outputs low level, pin 11 also outputs low level and the LED remains off.

Şimdi Kod derlemeye başlayalım. Düğmeye basıldığında, LED yanacaktır. Önceki çalışmaya bakarak, bu kodlama sizin için kolay gelebilir. Bu programda, bir kural ekleyeceğiz. Burada bir if () ifadesi kullanacağız.
Arduino IDE, C diline dayanmaktadır, bu nedenle, while, switch vb. gibi C dili ifadeleri kesinlikle Arduino programı için kullanılabilir.
Düğmeye bastığımızda, pin 7 yüksek seviye sinyal çıkacaktır. Bu durumdayken Pin 11'i yüksek seviye sinyal çıkacak ve LED'i açacak şekilde programlayabiliriz. Pin 7 düşük seviye çıktığı zaman pin 11 de düşük seviye çıkışı verir ve LED kapalı kalır.

int ledpin=11;// pin 11'i aç
int inpin=7;// pin 7'yi aç
int val;// value(değer) tanımla
void setup()
{
pinMode(ledpin,OUTPUT);// LED pini "çıkış" olarak ata
pinMode(inpin,INPUT);// button pini "giriş” olarak ata

}
void loop()
{
val=digitalRead(inpin);// pin 7'nin seviye değerini oku ve if'i val değerine ata
if(val==LOW)// buton basılı mı diye kontrol et, basılıysa LED'i yak, yoksa söndür.
{ digitalWrite(ledpin,LOW);}
else
{ digitalWrite(ledpin,HIGH);}
}

Result: / Sonuç
When the button is pressed, LED is on, otherwise, LED remains off. So the button controlled LED experiment is completed. The simple principle of this experiment is widely used in a variety of circuit and electric appliances. You can easily come across it in your everyday life. One typical example is when you press a certain key of your phone, the backlight will be on.

Düğmeye basıldığında LED yanar, aksi halde LED kapalı kalır. Böylece buton kontrollü LED deneyi tamamlandı. Bu deneyin basit prensibi çeşitli devre ve elektrikli cihazlarda yaygın olarak kullanılmaktadır. Günlük yaşamınızda kolayca karşılaşabilirsiniz. Tipik bir örnek, telefonunuzun belirli bir tuşuna bastığınız zaman, arka ışık yanacaktır.

Project 7: Active Buzzer / Aktif Buzzer

Introduction: / Tanıtım

Active buzzer is widely used as a sound making element on computer, printer, alarm, electronic toy, telephone, timer, etc. It has an inner vibration source. Simply connect it with 5V power supply, it can buzz continuously.

Aktif buzzer (Sesli uyarıcı); bilgisayar, yazıcı, alarm, elektronik oyuncak, telefon, zamanlayıcı, vb. cihazlarda sesli uyarıcı olarak yaygın şekilde kullanılır. İç titreşim kaynağına sahiptir. Basitçe 5V güç kaynağı bağlayın, sürekli vızıltı sesi (buzz) verebilir.

Hardware Required: / Gerekli Donanım
1. Buzzer*1
2. Key *1
3. Breadboard*1
4. Breadboard jumper wires*several

1. Buzzer * 1
2. Anahtar * 1
3. Breadboard * 1
4. Breadboard jumper kablo * birkaç adet

Connection for UNO R3: / UNO R3 Bağlantısı
thumb

Connection for MEGA 2560 R3: / MEGA 2560 R3 Bağlantısı

thumb

When connecting the circuit, pay attention to the positive & the negative poles of the buzzer. In the photo, you can see there are red and black lines. When the circuit is finished, you can begin the programming.

Devreyi bağlarken, buzzerin pozitif ve negatif kutuplarına dikkat edin. Fotoğrafta kırmızı ve siyah çizgiler olduğunu görebilirsiniz. Devre tamamlandığında, programlamaya başlayabilirsiniz.

Sample Code: / Örnek Kod
Program is simple. You can control the buzzer by outputting high/low level.

Program basittir. Buzzer'ı yüksek/düşük seviye sinyalle kontrol edebilirsiniz.

int buzzer=8;// buzzer kontrol etmek üzere I/O pini başlat
void setup()
{
  pinMode(buzzer,OUTPUT);// pin modunu "çıkış” olarak ayarla
}
void loop()
{
digitalWrite(buzzer, HIGH); // ses oluştur
}

Result: / Sonuç
After downloading the program, the buzzer experiment is completed. You can see the buzzer is ringing.

Programı yükledik ve buzzer deneyi tamamlandı. Buzzer'ın öttüğünü duyabilirsiniz

Project 8: Passive Buzzer / Pasif Buzzer

thumb

Introduction: / Tanıtım

You can use Arduino to make many interactive works.The most commonly used example is acoustic-optic display. Previous experiments has something to do with LED. However, the circuit in this experiment can produce sound. Normally, the experiment is done with a buzzer or a speaker while buzzer is simpler and easier to use. The buzzer we introduced here is a passive buzzer. It cannot be actuated by itself, but by external pulse frequencies. Different frequencies produce different sounds. You can use Arduino to code the melody of a song, which is quite fun and simple.

Arduino'yu birçok interaktif çalışma yapmak için kullanabilirsiniz. En sık kullanılan örnek akustik-optik ekrandır. Önceki deneyler LED ile ilgiliydi. Fakat, bu deney devresi ses üretebilir. Normalde bu deney basit ve kolay olması açısından bir buzzer ile yapılır, veya bir hoparlör ile de yapılabilir. Burada tanıttığımız pasif bir buzzer'dır. Kendiliğinden değil, harici sinyal frekansları tarafından çalıştırılabilir. Farklı frekanslar farklı sesler üretir. Arduino'yu, çok eğlenceli ve basit bir şarkının melodisini kodlamak için kullanabilirsiniz.

Hardware Required: / Gerekli Donanım

1.Passive buzzer*1
2. Key *1
3. Breadboard*1
4. Breadboard jumper wires* several

1. Pasif buzzer * 1
2. Anahtar * 1
3. Breadboard * 1
4. Breadboard jumper kablo * birkaç adet

Connection for UNO R3: / UNO R3 Bağlantısı
thumb

Connection for MEGA 2560 R3: / MEGA 2560 R3 Bağlantısı

Sample Code: / Örnek Kod

int buzzer=8;// buzzer için dijital I/O portunu seçin
void setup()
{
pinMode(buzzer,OUTPUT);// dijital IO pin modunu ayarlayın, çıkış için OUTPUT
}
void loop()
{ unsigned char i,j;// değişkeni tanımla
while(1)
{ for(i=0;i<80;i++)// frekans ses çıkışı verin
{ digitalWrite(buzzer,HIGH);// ses çıkar
delay(1);// 1ms gecik
digitalWrite(buzzer,LOW);// sus
delay(1);// 1ms gecik
}
for(i=0;i<100;i++)// frekans ses çıkışı verin
{ digitalWrite(buzzer,HIGH);// sound
delay(2);//2ms delay
digitalWrite(buzzer,LOW);//not sound
delay(2);//2ms delay
}
}
}

Result: / Sonuç
After downloading the program, the buzzer experiment is completed.

Programı yükledik ve sonra buzzer deneyi tamamlandı.

Project 9: RGB LED / RGB LED

Introduction: / Tanıtım

Tricolor principle to display various colors;
PWM controlling ports to display full color;
Can be driven directly by Arduino PWM interfaces.

Çeşitli renkleri görüntülemek için üç-renk prensibi;
Tam renkli görüntülemek için PWM kontrol portları;
Doğrudan Arduino PWM arayüzleri tarafından yönetilebilir.

Hardware Required: / Gerekli Donanım

Arduino controller × 1
USB cable × 1
Full-color LED module × 1

Arduino denetleyicisi × 1
USB kablosu × 1
Tam-renkli LED modülü × 1

Connection for UNO R3: / UNO R3 Bağlantısı
thumb

Connection for MEGA 2560 R3: / MEGA 2560 R3 Bağlantısı

Sample Code: / Örnek Kod

int redpin = 11; // kırmızı LED için pin seçin
int bluepin =10; // mavi LED için pin seçin
int greenpin =9;// yeşil LED için pin seçin

int val;

void setup() {
  pinMode(redpin, OUTPUT);
  pinMode(bluepin, OUTPUT);
  pinMode(greenpin, OUTPUT);
  Serial.begin(9600);
}

void loop()
{
for(val=255; val>0; val--)
  {
   analogWrite(11, val);
   analogWrite(10, 255-val);
   analogWrite(9, 128-val);
   delay(1);
  }
for(val=0; val<255; val++)
  {
   analogWrite(11, val);
   analogWrite(10, 255-val);
   analogWrite(9, 128-val);
   delay(1);
  }
 Serial.println(val, DEC);
}

Result:
Directly copy the above code into arduino IDE, and click upload , wait for a few seconds, you can see a full-color LED.

Yukarıdaki kodu doğrudan arduino IDE'ye kopyalayın ve yükleme dümesine tıklayın, birkaç saniye bekleyin, tam-renkli bir LED göreceksiniz.

Project 10: Photo Resistor / Fotorezistör

thumb

Introduction: / Tanıtım

After completing all the previous experiments, you may acquire some basic understanding and knowledge about Arduino application. We have introduced digital input and output, analog input and PWM. Now, let's begin the learning of sensors applications.
Photo resistor (Photovaristor) is a resistor whose resistance varies from the different incident light strength. It's made based on the photoelectric effect of semiconductor. If the incident light is intense, its resistance reduces; if the incident light is weak, the resistance increases. Photovaristor is commonly applied in the measurement of light, light control and photovoltaic conversion (convert the change of light into the change of electricity).
Photo resistor is also widely applied to various light control circuit, such as light control and adjustment, optical switches, etc.We will start with a relatively simple experiment regarding to photovaristor application. Photovaristor is an element that will change its resistance as light strength changes. So need to read the analog values. You can refer to the PWM experiment, replacing the potentiometer with photovaristor. When there is change in light strength, it will cause corresponding change on the LED.

Önceki tüm deneyleri tamamladıktan sonra, Arduino uygulaması hakkında temel bir anlayış ve bilgi edinmiş olmalısınız. Dijital giriş ve çıkış, analog giriş ve PWM'yi tanıttık. Şimdi, sensör uygulamalarını öğrenmeye başlayalım.
Fotorezistör (Fotovaristör), direnci farklı ışık güçlerinde farklı direnci olan bir dirençtir. Yarı iletken fotoelektrik etkisi esas alınarak yapılmıştır. Işık yoğunsa, direnci azalır; ışık zayıfsa direnç artar. Fotorezistör, genellikle ışık, ışık kontrolü ve fotovoltaik dönüşüm (ışığın değişimini elektrik değişikliğine dönüştürür) ölçümlerinde uygulanır .
Fotorezistör, ayrıca ışık kontrolü ve ayarı, optik anahtarlar vb. gibi çeşitli ışık kontrol devrelerinde yaygın olarak uygulanır. Fotorezistör uygulamasına oldukça basit bir deneyle başlayacağız. Fotorezistör, ışık gücü değiştikçe direncini değiştiren bir elementtir. Bu durumda analog değerleri okumalıyız. Önceki PMW deneyindeki potansiyometreyi, fotorezistör ile yer değiştirebiliriz. Işık gücünde bir değişiklik olduğunda, LED üzerinde ilgili bir değişikliğe neden olacaktır.

Hardware Required: / Gerekli Donanım

Photo resistor*1
Red M5 LED*1
10K?resistor*1
220?resistor*1
Breadboard*1
Breadboard jumper wires*several

Fotorezistör * 1
Kırmızı M5 LED * 1
10 KOhm Direnç * 1
220 Ohm Direnç * 1
Breadboard * 1
Breadboard jumper kablo * birkaç adet

Connection for UNO R3: / UNO R3 Bağlantısı
thumb

Connection for MEGA 2560 R3: / MEGA 2560 R3 Bağlantısı

Sample Code: / Örnek Kod
After the connection, let's begin the program compiling. The program is similar to the one of PWM. For change detail, please refer to the sample program below.

Bağlantıdan sonra program derlemeye başlayalım. Program PWM programına benzer. Değişiklik detayı için lütfen aşağıdaki örnek programa bakın.

int potpin=0;// initialize analog pin 0, connected with photovaristor
int ledpin=11;// initialize digital pin 11, output regulating the brightness of LED
int val=0;// initialize variable va
void setup()
{
pinMode(ledpin,OUTPUT);// set digital pin 11 as "output”
Serial.begin(9600);// set baud rate at "9600”
}
void loop()
{
val=analogRead(potpin);// read the analog value of the sensor and assign it to val
Serial.println(val);// display the value of val
analogWrite(ledpin,val/4);// turn on the LED and set up brightness(maximum output value 255)
delay(10);// wait for 0.01
}

Result:
After downloading the program, you can change the light strength around the photovaristor and see corresponding brightness change of the LED. Photovaristors has various applications in our everyday life. You can make other interesting interactive projects based on this one.

Programı indirdikten sonra, fotorezistöre yansıyan ışık gücünü değiştirebilir ve LED'de meydana getirdiği parlaklık değişimini görebilirsiniz. Fotorezistörlerin günlük yaşamımızda çeşitli uygulama alanları vardır. Buna dayanarak başka ilginç projeler de yapabilirsiniz.

Project 11: Flame Sensor / Alev Sensörü

Introduction: / Tanıtım

Flame sensor (Infrared receiving triode) is specially used on robots to find the fire source. This sensor is of high sensitivity to flame.

Alev sensörü (Kızılötesi alıcı triyot) yangın kaynağını bulmak için özellikle robotlarda kullanılır. Bu sensör aleve karşı yüksek hassasiyete sahiptir.

Working Principle: / Çalışma Prensibi
Flame sensor is based on the principle that infrared ray is highly sensitive to flame. It has an infrared receiving tube specially designed to detect fire, and then convert the flame brightness into fluctuating level signal. The signals are then input into the central processor and be dealt with accordingly.

Alev sensörü, alevlerden kızılötesi ışınınların yayılması ilkesine dayanır. Özel olarak alev algılamak için tasarlanmış bir kızılötesi alıcı tüpe sahiptir ve daha sonra alev parlaklığını dalgalı seviye sinyaline dönüştürür. Sinyaller daha sonra merkezi işlemciye girilir ve buna göre ele alınır.

Sensor Connection: / Sensör Bağlantısı
The shorter lead of the receiving triode is for negative, the other one for positive. Connect negative to 5V pin, positive to resistor; connect the other end of the resistor to GND, connect one end of a jumper wire to a clip which is electrically connected to sensor positive, the other end to analog pin. As shown below:

Alıcı triyot sensörün daha kısa ayağı negatif, diğeri pozitiftir. Direncin bir ucunu sensörün pozitifine, diğer ucunu GND'ye (toprağa) bağlayın. Sensörün negatif ayağını 5V pine bağlayın; direncin , bir jumper kablo ile sensörün pozitif uzantısından bir hat alıp analog pine girin. Aşağıda gösterildiği gibi:
thumb

Hardware Required: / Gerekli Donanım
1. Flame sensor*1
2. Buzzer*1
3. 10K resistor*1
4. Breadboard jumper wires* several

1. Alev sensörü * 1
2. Buzzer * 1
3. 10K direnç * 1
4. Breadboard jumper kablo* birkaç adet

Experiment Connection: / Deney Bağlantısı
1)Connecting buzzer:
Connect the controller board, prototype board, breadboard and USB cable according to the Arduino tutorial. Connect the buzzer to digital pin 8.

2)Connecting flame sensor:
Connect the sensor to analog pin 0.

1) Buzzer'ın bağlanması:
Denetleyici kartı, prototip kartı, breadboardu ve USB kablosunu aşağıdaki görsele göre bağlayın. Buzzer'ı dijital pin 8'e bağlayın.

2) Alev sensörünün bağlanması:
Sensörü analog pin 0'a bağlayın.

Connection for UNO R3:
thumb

Connection for MEGA 2560 R3: / MEGA 2560 R3 Bağlantısı

Experiment Principle: / Deney Prensibi
When it's approaching a fire, the voltage value the analog port reads differs. If you use a multimeter, when there is no fire approaching, the voltage it reads is around 0.3V; when there is fire approaching, the voltage it reads is around 1.0V. The nearer the fire is, the higher the voltage is. So in the beginning of the program, you can initialize voltage value i (no fire value); Then, continuously read the analog voltage value j and obtain difference value k=j-i; compare k with 0.6V (123 in binary) to determine whether there is a fire approaching or not; if yes, the buzzer will buzz.

Ateşe yaklaşırken, analog portun okuduğu voltaj değeri değişir. Bir multimetre kullanıyorsanız gözleyebilirsiniz, yangın olmadığında okuduğu voltaj 0.3V civarındadır; alev varken okuduğu voltaj 1.0V civarındadır. Yangın ne kadar yakınsa, voltaj da o kadar yüksek olur. Aşağıdaki programın başında, örneğin i (alev yok değeri) voltaj değerini girebilirsiniz ; Ardından, sürekli olarak analog voltaj değerini (j) okur ve k = j-i farkını elde eder; yangın olup olmadığını belirlemek için k'yı okur ve karşılaştırma yapar; alev varsa buzzer'dan ses duyulur.

Sample Code: / Örnek Kod

int flame=0;// select analog pin 0 for the sensor
 int Beep=9;// select digital pin 9 for the buzzer
 int val=0;// initialize variable
 void setup()
{
  pinMode(Beep,OUTPUT);// set LED pin as "output”
 pinMode(flame,INPUT);// set buzzer pin as "input”
 Serial.begin(9600);// set baud rate at "9600”
 }
void loop()
{
  val=analogRead(flame);// read the analog value of the sensor
  Serial.println(val);// output and display the analog value
  if(val>=600)// when the analog value is larger than 600, the buzzer will buzz
  {
   digitalWrite(Beep,HIGH);
   }else
   {
     digitalWrite(Beep,LOW);
    }
   delay(500);
}

Result: / Sonuç
This program can simulate an alarm when there is a fire. Everything is normal when there is no fire; when there is fire, the alarm will be set off immediately.

Bu program, yangın durumu olduğunda bir alarm tetikleyebilir. Alev olmadığında her şey normaldir; Yangın olduğunda, alarm derhal devreye girer.

Project 12: LM35 Temperature Sensor / LM35 Sıcaklık Sensörü

Introduction: / Tanıtım

LM35 is a common and easy-to-use temperature sensor. It does not require other hardware. You just need an analog port to make it work. The difficulty lies in compiling the code to convert the analog value it reads to celsius temperature.

LM35, yaygın ve kullanımı kolay bir sıcaklık sensörüdür. Başka bir donanım gerektirmez. Sadece çalışması için bir analog bağlantı noktasına ihtiyacınız var. Zorluk, okuduğu analog değeri santigrat sıcaklığa dönüştürmek için kodun derlenmesinde yatmaktadır.
thumb

Hardware Required: / Gerekli Donanım
1. LM35*1
2. Breadboard*1
3. Breadboard jumper wires*several

1. LM35*1
2. Breadboard*1
3. Breadboard jumper kablo * birkaç adet

Connection for UNO R3: / UNO R3 Bağlantısı
thumb

Connection for MEGA 2560 R3: / MEGA 2560 R3 Bağlantısı

Sample Code: / Örnek Kod

int potPin = 0; // initialize analog pin 0 for LM35 temperature sensor
void setup()
{
Serial.begin(9600);// set baud rate at”9600”
}
void loop()
{
int val;// define variable
int dat;// define variable
val=analogRead(0);// read the analog value of the sensor and assign it to val
dat=(125*val)>>8;// temperature calculation formula
Serial.print("Tep:");// output and display characters beginning with Tep
Serial.print(dat);// output and display value of dat
Serial.println("C");// display "C” characters
delay(500);// wait for 0.5 second
}

Result: / Sonuç
After downloading the program, you can open the monitoring window to see the current temperature.

Programı yükledikten sonra, mevcut sıcaklığı görmek için monitör penceresini açabilirsiniz.

thumb

Project 13: Tilt Switch / Eğim Kontağı

Introduction: / Tanıtım

Tilt switch controlling the LED ON and OFF.

LED'i AÇIK ve KAPALI olarak kontrol eden eğim anahtarı.

Hardware Required: / Gerekli Donanım
1. Ball switch*1
2. Led *1
3. 220? resistor*1
4. 10K? resistor*1
5. Breadboard jumper wires:several

1. Eğim sensörü (Bilyeli anahtar) * 1
2. Led *1
3. 220 Ohm direnç * 1
4. 1 0KOhm direnç * 1
5. Breadboard jumper kablo * birkaç adet

Connection for UNO R3: / UNO R3 Bağlantısı
thumb

Connection for MEGA 2560 R3: / MEGA 2560 R3 Bağlantısı

Connect the controller board, shield, breadboard and USB cable according to Arduino tutorial. Connect the LED to digital pin 8, ball switch to analog pin 5.

Denetleyiciyi, shield'i, breadboard'u ve USB kablosunu yukarıdaki görsele göre bağlayın. LED'i dijital pin 8'e, bilyeli anahtarı analog pin 5'e bağlayın.

Experiment Principle: / Deney prensibi
When one end of the switch is below horizontal position, the switch is on. The voltage of the analog port is about 5V (1023 in binary). The LED will be on. When the other end of the switch is below horizontal position, the switch is off. The voltage of the analog port is about 0V (0 in binary). The LED will be off. In the program, we determine whether the switch is on or off according to the voltage value of the analog port, whether it's above 2.5V (512 in binary) or not.

Anahtarın bir ucu yatay konumun altında olduğunda, anahtar devreye girer ve analog portun voltajı yaklaşık 5V'tur (analog veri olarak 1023). LED yanacaktır. Anahtarın diğer ucu yatay konumun altında olduğunda, anahtar devre dışı kalır ve analog portun voltajı 0V olur (analog veri olarak 0). LED sönecektir. Programda, anahtarın açık veya kapalı olup olmadığını, analog portun voltaj değerinin 2,5V'un (analog veri olarak 512) üstünde ya da altında olmasına göre belirleriz.

Sample Code:

void setup()
{
  pinMode(8,OUTPUT);// set digital pin 8 as "output”
}
void loop()
{
int i;// define variable i
while(1)
{
  i=analogRead(5);// read the voltage value of analog pin 5
  if(i>512)// if larger that 512(2.5V)
  {
    digitalWrite(8,LOW);// turn on LED
  }
  else// otherwise
  {
    digitalWrite(8,HIGH);// turn off LED
  }
 }
}

Result: / Sonuç
Hold the breadboard with your hand. Tilt it to a certain extent, the LED will be on. If there is no tilt, the LED will be off.
The principle of this experiment can be applied to relay control.
Experiment is completed.

Breadboard'u elinizle tutun. Bir dereceye kadar eğin, LED yanacaktır. Eğim yoksa, LED sönecektir.
Bu deneyin prensibi röle kontrolüne uygulanabilir.
Deney tamamlandı.

Project 14: IR Remote Control / IR Uzaktan Kontrol

Introduction: / Tanıtım

What is an infrared receiver?
The signal from the infrared remote controller is a series of binary pulse code. To avoid interference from other infrared signals during the wireless transmission, the signal is pre-modulate at a specific carrier frequency and then send out by an infrared emission diode. The infrared receiving device needs to filter out other wave and receive signal at that specific frequency and modulate it back to binary pulse code, known as demodulation.

Kızılötesi alıcı nedir?
Kızılötesi uzaktan kumandalardan gelen sinyaller seri ikilik-tabanlı sinyal kodlarıdır. Kablosuz iletişim sırasında diğer kızılötesi sinyallerin karışmasını önlemek için, sinyal belirli bir taşıyıcı frekansta önceden modüle edilir ve daha sonra bir kızılötesi yayıcı diyod ile gönderilir. Kızılötesi alıcı cihazın ise gelen sinyal dalgasını filtrelemesi ve belirli bir frekansta sinyal alması ve demodülasyon olarak bilinen ikilik-tabanlı sinyal koduna geri çevirmesi gerekir.

Working Principle:
The built-in receiver converts the light signal it received from the sender into feeble electrical signal. The signal will be amplified by the IC amplifier. After automatic gain control, band-pass filtering, demodulation, wave shaping, it returns to the original code. The code is then input to the code identification circuit by the receiver's signal output pin.

Dahili alıcı, göndericiden aldığı ışık sinyalini zayıf elektrik sinyaline dönüştürür. Sinyal, IC yükselticisi tarafından yükseltilecektir. Otomatik kazanç kontrolü, bant filtreleme, demodülasyon, dalga şekillendirmeden sonra orijinal koda döner. Kod daha sonra alıcının sinyal çıkış pini tarafından kod tanımlama devresine yönlendirilir.

The pin and the connection of the infrared receiving head.

Kızılötesi alıcı başlığın pini ve bağlantısı.

thumb

Pin and wiring of infrared receiver:

Kızılötesi alıcının pini ve bağlantısı:
thumb

Infrared receiver has 3 pins.
When you use it, connect VOUT to analog pin, GND to GND, VCC to +5V.

Kızılötesi alıcı 3 pinlidir.
Kullanırken, VOUT'u analog pine, GND'yi GND'ye, VCC'yi + 5V'a bağlayın.

Hardware Required: / Gerekli Donanım

Infrared remote controller x1
Infrared receiver x1
LED x6
220? resistor x6
Multi-color breadboard wires x several

Kızılötesi uzaktan kumanda x 1
Kızılötesi alıcı x 1
LED x 6
220 Ohm direnç x 6
Farklı renk breadboard kabloları x birkaç adet

Connection Diagram: / Bağlantı Şeması

First, connect the controller board; then connect the infrared receiver as the above mentioned, connect VOUT to digital pin 11, connect the LEDs with resistors and connect the resistors to pin2,3,4,5,6,7.

İlk önce denetleyiciyi bağlayın, daha sonra kızılötesi alıcıyı yukarıda belirtildiği gibi bağlayın; VOUT'u dijital pin 11'e bağlayın, LED'leri aşağıdaki gibi dirençlerle bağlayın ve dirençleri pin 2,3,4,5,6,7'ye bağlayın.

Connection for UNO R3: / UNO R3 Bağlantısı
thumb

Connection for MEGA 2560 R3: / MEGA 2560 R3 Bağlantısı

Experimental Principle: / Deney Prensibi
If you want to decode the code from a remote controller, you must first know how it's coded. The coding method we use here is NEC protocol. Below is a brief introduction.

Bir uzaktan kumandadan gelen sinyalin kodunu çözmek istiyorsanız, önce nasıl kodlandığını bilmeniz gerekir. Burada kullandığımız kodlama yöntemi NEC protokolüdür. Aşağıda bazı bilgiler verilmiştir.

NEC protocol:

Features: / Özellikler
(1) 8 bit address and 8 bit command length
(2) address and command are transmitted twice for reliability
(3) pulse distance modulation
(4) carrier frequency of 38 KHZ
(5) bit time of 1.125ms or 2.25ms

(1) 8 bit adres ve 8 bit komut uzunluğu
(2) adres ve komut güvenilirlik için iki kez iletilir
(3) sinyal mesafesi modülasyonu
(4) 38 KHZ taşıyıcı frekansı
(5) 1.125ms veya 2.25ms bit zamanı

Protocol is as below: / Protokol aşağıdaki gibidir:

Definition of logical 0 and 1 is as below

Mantıksal değer 0 ve 1'in tanımı aşağıdaki gibidir

thumb

Pulse transmitted when button is pressed and immediately released.

Düğmeye anlık basılıp bırakıldığında sinyal iletilir.

The picture above shows a typical pulse train of the NEC protocol. With this protocol the LSB is transmitted first. In this case Address $59 and Command $16 is transmitted. A message is started by a 9ms AGC burst, which was used to set the gain of the earlier IR receivers. This AGC burst is then followed by a 4.5ms space, which is then followed by the address and command. Address and Command are transmitted twice. The second time all bits are inverted and can be used for verification of the received message. The total transmission time is constant because every bit is repeated with its inverted length. If you are not interested in this reliability, you can ignore the inverted values, or you can expend the Address and Command to 16 bits each!

Yukarıdaki resim, NEC protokolünün tipik bir sinyal trenini göstermektedir. Bu protokol ile önce LSB iletilir. Bu durumda Adres $59 ve Komut $16 iletilir. Eski IR alıcılarının kazancını ayarlamak için kullanılan 9ms AGC atımı ile bir mesaj başlatılır. Bu AGC atımını 4.5ms boşluk izler, ardından adres ve komut izler. Adres ve Komut ikişer kez iletilir. İkinci kez tüm bitler ters çevrilir ve alınan mesajın doğrulanması için kullanılabilir. Toplam iletim süresi sabittir, çünkü her bit ters uzunluğu ile tekrarlanır. Bu güvenilirlikle ilgilenmiyorsanız, ters çevrilen değerleri yok sayabilir veya Adres ve Komutu her birini 16 bit olarak sarfedebilirsiniz!

Pulse transmitted when button is pressed and released after a period of time

Düğmeye anlık olarak basılıp bırakıldığında sinyal iletilir.

A command is transmitted only once, even when the key on the remote control remains pressed. Every 110ms a repeat code is transmitted for as long as the key remains down. This repeat code is simply a 9ms AGC pulse followed by a 2.25ms space and a 560µs burst.

Uzaktan kumandadaki tuşa basılı tutulsa bile, bir komut yalnızca bir kez iletilir. Her 110ms'de, anahtar basılı kaldığı sürece tekrar eden bir kod iletilir. Bu tekrar kodu basitçe 9ms AGC darbesidir, bunu 2.25ms boşluk ve ardından 560µs atımı izler.

Repeat pulse

Tekrar sinyali

Note: when the pulse enters the integrated receiver, there will be decoding, signal amplifying and wave shaping process. So you need to make sure the level of the output is just the opposite from that of the signal sending end. That is when there is no infrared signal, the output end is in high level; when there is infrared signal, the output end is in low level. You can see the pulse of the receiving end in the oscilloscope. Try to better understand the program base on what you see.

Not: Sinyal entegre alıcıya girdiğinde kod çözme, sinyal büyütme ve dalga şekillendirme işlemlerinden geçecektir. Bu nedenle, çıktının seviyesinin, sinyal gönderme ucununkinin tam tersi olduğundan emin olmanız gerekir. Kızılötesi sinyal olmadığında çıkış ucu yüksek seviyededir; Kızılötesi sinyal olduğunda, çıkış ucu düşük seviyededir. Osiloskopta alıcı ucun sinyalini görebilirsiniz. Gözlemlerinize dayanarak program temelini daha iyi anlamaya çalışın.

Sample Code: / Örnek Kod

#include
int RECV_PIN = 11;
int LED1 = 2;
int LED2 = 3;
int LED3 = 4;
int LED4 = 5;
int LED5 = 6;
int LED6 = 7;
long on1  = 0x00FF6897;
long off1 = 0x00FF9867;
long on2 = 0x00FFB04F;
long off2 = 0x00FF30CF;
long on3 = 0x00FF18E7;
long off3 = 0x00FF7A85;
long on4 = 0x00FF10EF;
long off4 = 0x00FF38C7;
long on5 = 0x00FF5AA5;
long off5 = 0x00FF42BD;
long on6 = 0x00FF4AB5;
long off6 = 0x00FF52AD;
IRrecv irrecv(RECV_PIN);
decode_results results;
// Dumps out the decode_results structure.
// Call this after IRrecv::decode()
// void * to work around compiler issue
//void dump(void *v) {
//  decode_results *results = (decode_results *)v
void dump(decode_results *results) {
  int count = results->rawlen;
  if (results->decode_type == UNKNOWN)
    {
     Serial.println("Could not decode message");
    }
  else
   {
    if (results->decode_type == NEC)
      {
       Serial.print("Decoded NEC: ");
      }
    else if (results->decode_type == SONY)
      {
       Serial.print("Decoded SONY: ");
      }
    else if (results->decode_type == RC5)
      {
       Serial.print("Decoded RC5: ");
      }
    else if (results->decode_type == RC6)
      {
       Serial.print("Decoded RC6: ");
      }
     Serial.print(results->value, HEX);
     Serial.print(" (");
     Serial.print(results->bits, DEC);
     Serial.println(" bits)");
   }
     Serial.print("Raw (");
     Serial.print(count, DEC);
     Serial.print("): ");
 for (int i = 0; i < count; i++)
     {
      if ((i % 2) == 1) {
      Serial.print(results->rawbuf[i]*USECPERTICK, DEC);
     }
    else
     {
      Serial.print(-(int)results->rawbuf[i]*USECPERTICK, DEC);
     }
    Serial.print(" ");
     }
      Serial.println("");
     }
void setup()
 {
  pinMode(RECV_PIN, INPUT);
  pinMode(LED1, OUTPUT);
  pinMode(LED2, OUTPUT);
  pinMode(LED3, OUTPUT);
  pinMode(LED4, OUTPUT);
  pinMode(LED5, OUTPUT);
  pinMode(LED6, OUTPUT);
  pinMode(13, OUTPUT);
  Serial.begin(9600);
   irrecv.enableIRIn(); // Start the receiver
 }
int on = 0;
unsigned long last = millis();

void loop()
{
  if (irrecv.decode(&results))
   {
    // If it's been at least 1/4 second since the last
    // IR received, toggle the relay
    if (millis() - last > 250)
      {
       on = !on;
//       digitalWrite(8, on ? HIGH : LOW);
       digitalWrite(13, on ? HIGH : LOW);
       dump(&results);
      }
    if (results.value == on1 )
       digitalWrite(LED1, HIGH);
    if (results.value == off1 )
       digitalWrite(LED1, LOW);
    if (results.value == on2 )
       digitalWrite(LED2, HIGH);
    if (results.value == off2 )
       digitalWrite(LED2, LOW);
    if (results.value == on3 )
       digitalWrite(LED3, HIGH);
    if (results.value == off3 )
       digitalWrite(LED3, LOW);
    if (results.value == on4 )
       digitalWrite(LED4, HIGH);
    if (results.value == off4 )
       digitalWrite(LED4, LOW);
    if (results.value == on5 )
       digitalWrite(LED5, HIGH);
    if (results.value == off5 )
       digitalWrite(LED5, LOW);
    if (results.value == on6 )
       digitalWrite(LED6, HIGH);
    if (results.value == off6 )
       digitalWrite(LED6, LOW);
    last = millis();
irrecv.resume(); // Receive the next value
  }
}

Program Function / Programın İşlevi
Decode the coded pulse signal emitted by the remote controller, then execute corresponding action according to the results of the decoding. In this way, you are able to control your device with remote control.

Uzaktan kumanda tarafından yayılan kodlanmış nabız sinyalinin kodunu çözün, ardından kod çözme sonuçlarına göre ilgili işlemi uygulayın. Bu sayede cihazınızı uzaktan kumanda ile kontrol edebilirsiniz.

Result: / Sonuç

thumb

Note: add IRremote folder into installation directory \Arduino\compiler libraries, or it will fail to compile.
For example:C:\Program Files\Arduino\libraries

Not: IRremote klasörünü \Arduino\compiler kütüphanelerinin kurulum klasörüne ekleyin, yoksa kodlama başarısız olur.
Örneğin: C:\Program Files\Arduino\library

Project 15: Analog Value Reading / Analog Değer Okuma

Introduction: / Tanıtım

In this experiment, we will begin the learning of analog I/O interfaces. On an Arduino, there are 6 analog interfaces numbered from 0 to 5. These 6 interfaces can also be used as digital ones numbered as 14-19. After a brief introduction, let's begin our project. Potentiometer used here is a typical output component of analog value that is familiar to us.

Bu deneyde, analog I / O arayüzleri öğrenmeye başlayacağız. Bir Arduino'da, 0'dan 5'e kadar numaralandırılmış 6 analog arabirim vardır. Bu 6 arabirim, 14-19 olarak numaralandırabileceğimiz dijital arayüzler olarak da kullanılabilir. Bu kısa girişten sonra, hadi projemize başlayalım. Burada kullanılan potansiyometre, bize tanıdık olan tipik bir analog değer çıkış bileşenidir.

Hardware Required: / Gerekli Donanım
1.Potentiometer *1
2.Breadboard*1
3.Breadboard jumper wires * several

1.Potansiyometre * 1
2.Breadboard * 1
3.Breadboard jumper kablo * birkaç adet

Connection: / Bağlantı
In this experiment, we will convert the resistance value of the potentiometer to analog ones and display it on the screen. This is an application you need to master well for our future experiments.
Connection circuit as below:

Bu deneyde, potansiyometrenin direnç değerini analog değere dönüştürüp ekranda görüntüleyeceğiz. Bu, gelecekteki deneylerimiz için iyi bir şekilde ustalaşmanız gereken bir uygulamadır.
Bağlantı devresi aşağıdaki gibi :

Connection for UNO R3: / UNO R3 Bağlantısı
thumb

Connection for MEGA 2560 R3: / MEGA 2560 R3 Bağlantısı

The analog interface we use here is interface A0.

Burada kullandığımız analog arayüz A0'dır.

Sample Code: / Örnek Kod
The program compiling is simple. An analogRead () Statement can read the value of the interface. The A/D acquisition of Arduino 328 is in 10 bits, so the value it reads is among 0 to 1023. One difficulty in this project is to display the value on the screen, which is actually easy to learn. First, we need to set the baud rate in voidsetup (). Displaying the value is a communication between Arduino and PC, so the baud rate of the Arduino should match the the one in the PC's software set up. Otherwise, the display will be messy codes or no display at all. In the lower right corner of the Arduino software monitor window, there is a button for baud rate set up. The set up here needs to match the one in the program. The statement in the program is Serial.begin(); enclosed is the baud rate value, followed by statement for displaying. You can either use Serial.print() or Serial.println() statement.

Programın derlenmesi basittir. Bir analogRead () ifadesi ile arayüzün değeri okunabilir. Arduino 328'in A/D (Analog/Dijital) edinimi 10 bittir, bu yüzden okuduğu değer 0 ile 1023 arasındadır. Bu projedeki zorluklardan biri, ekranda öğrenmesi çok kolay olan değeri göstermektir. Öncelikle voidsetup()'ta baud hızını ayarlamamız gerekiyor. Değerin görüntülenmesi, Arduino ve PC arasındaki bir iletişimdir, bu nedenle Arduino'nun baud hızı, PC'nin yazılımındaki ile aynı olmalıdır. Aksi takdirde, ekranda karman çorman kodlar olacak ya da hiç görüntülenmeyecektir. Arduino yazılımı monitör penceresinin sağ alt köşesinde, baud hızı ayarlaması için bir düğme vardır. Buradaki ayarın programdaki ile eşleşmesi gerekir. Programda "Serial.begin ();" ifadesindeki parantezin içeriği baud rate değeri olup, sonrasında görüntüleme ifadesiyle kullanılır; Serial.print () veya Serial.println () ifadesini kullanabilirsiniz.

int potpin=0;// initialize analog pin 0
int ledpin=13;// initialize digital pin 13
int val=0;// define val, assign initial value 0
void setup()
{
pinMode(ledpin,OUTPUT);// set digital pin as "output”
Serial.begin(9600);// set baud rate at 9600

}
void loop()
{
digitalWrite(ledpin,HIGH);// turn on the LED on pin 13
delay(50);// wait for 0.05 second
digitalWrite(ledpin,LOW);// turn off the LED on pin 13
delay(50);// wait for 0.05 second
val=analogRead(potpin);// read the analog value of analog pin 0, and assign it to val
Serial.println(val);// display val’s value
}

Result: / Sonuç
The sample program uses the built-in LED connected to pin 13. Each time the device reads a value, the LED blinks.
Below is the analog value it reads.

Örnek program kodu, pin 13'e bağlı dahili LED'i kullanır. Cihaz bir değer okuduğunda, LED yanıp söner.
Aşağıda okuduğu analog değerdir.

thumb

When you rotate the potentiometer knob, you can see the displayed value change. The reading of analog value is a very common function for most sensors output analog value. After calculation, you can get the corresponding value you need.
The experiment is now completed.

Potansiyometre düğmesini çevirdiğinizde, görüntülenen değer değişimini görebilirsiniz. Analog değerin okunması, çoğu sensör çıkışı analog değer olduğu için çok yaygın bir işlevdir. Hesaplamadan sonra ihtiyacınız olan değeri alabilirsiniz.
Deney şimdilik tamamlandı.

Project 16: 74HC595 / 74HC595 Yonga

Introduction: / Tanıtım
To put it simply, 74HC595 is a combination of 8-digit shifting register, memorizer and equipped with tri-state output. Here, we use it to control 8 LEDs. You may wonder why use a 74HC595 to control LED? Well, think about how many I/O it takes for an Arduino to control 8 LEDs? Yes, 8. For an Arduino 168, it has only 20 I/O including analog ports. To save port resources, we use 74HC595 to reduce the number of ports it needs. Using 74HC595 enables us to use 3 digital I/O port to control 8 LEDs!

Basitçe söylemek gerekirse 74HC595, 8 basamaklı sıralama yazmacı, hafıza ve üç-durumlu çıkış ile donatılmış bir kombinasyondur. Burada, 8 LED'i kontrol etmek için kullanacağız. Peki LED'i kontrol etmek için neden 74HC595 kullanıyoruz? Bir Arduino'nun 8 LED'i kontrol etmesi için kaç I / O (giriş/Çıkış) gerektiğini düşünüyorsunuz? Evet 8. Arduino 168 için, analog portlar dahil sadece 20 I / O vardır. Port kaynaklarını korumak için, ihtiyaç duyduğu port sayısını azaltmak için 74HC595 kullanıyoruz. 74HC595 kullanımı, 8 LED'i kontrol etmek için sadece 3 dijital I / O portu kullanmamızı sağlar!

Hardware Required: / Gerekli Donanım
1.74HC595 chip*1
2.Red M5 LED*4
3.Green M5 LED*4
4.220? resistor*8
5.Breadboard*1
6.Breadboard jumper wires*several

1. 74HC595 yonga * 1
2. Kırmızı M5 LED * 4
3. Yeşil M5 LED * 4
4. 220 Ohm direnç * 8
5. Breadboard * 1
6. Breadbord jumper kablo * birkaç adet

Note: for pin 13 OE port of 74HC595, it should be connected to GND.

Not: 74HC595 yonganın pin 13 OE portu toprağa (GND'ye) bağlanmalıdır.

Connection for UNO R3: / UNO R3 Bağlantısı
thumb

Connection for MEGA 2560 R3: / MEGA 2560 R3 Bağlantısı

The circuit may seem complicated, but soon you will find it easy!

Devre karmaşık görünebilir, ancak yakında kolay bulacaksınız!

Sample Code: / Örnek Kod

int data = 2;// set pin 14 of 74HC595as data input pin SI
int clock = 5;// set pin 11 of 74hc595 as clock pin SCK
int latch = 4;// set pin 12 of 74hc595 as output latch RCK
int ledState = 0;
const int ON = HIGH;
const int OFF = LOW;
void setup()
{
pinMode(data, OUTPUT);
pinMode(clock, OUTPUT);
pinMode(latch, OUTPUT);
}
void loop()
{
for(int i = 0; i < 256; i++)
{
updateLEDs(i);
delay(500);
}
}
void updateLEDs(int value)
{
digitalWrite(latch, LOW);//
shiftOut(data, clock, MSBFIRST, ~value);// serial data "output”, high level first
digitalWrite(latch, HIGH);// latch
}

Result: / Sonuç

After downloading the program, you can see 8 LEDs display 8-bit binary number.

Programı yükledikten sonra 8 LED'in 8 bitlik ikilik-taban bir sayı gösterdiğini görebilirsiniz.

Project 17: 1-digit LED Segment Display / 1-digit LED Segment Göstergesi

Introduction: / Tanıtım
LED segment displays are common for displaying numerical information. It's widely applied on displays of electromagnetic oven, full automatic washing machine, water temperature display, electronic clock, etc. It is necessary for us to learn how it works.
LED segment display is a semiconductor light-emitting device. Its basic unit is a light-emitting diode (LED). LED segment display can be divided into 7-segment display and 8-segment display according to the number of segments. 8-segment display has one more LED unit ( for decimal point display) than 7-segment one. In this experiment, we use a 8-segment display. According to the wiring method of LED units, LED segment displays can be divided into common anode display and common cathode display. Common anode display refers to the one that combine all the anodes of LED units into one common anode (COM).
For the common anode display, connect the common anode (COM) to +5V. When the cathode level of a certain segment is low, the segment is on; when the cathode level of a certain segment is high, the segment is off. For the common cathode display, connect the common cathode (COM) to GND. When the anode level of a certain segment is high, the segment is on; when the anode level of a certain segment is low, the segment is off.

LED segment göstergeleri, sayısal bilgileri görüntülemek için yaygın olarak kullanılır. Yaygın olarak elektromanyetik fırın, tam otomatik çamaşır makinesi, su sıcaklığı göstergesi, elektronik saat vb. göstergelere uygulanır. Nasıl çalıştığını öğrenmemiz gerekir.
LED segment göstergesi yarı iletken ışık yayan bir cihazdır. Temel birimi ışık yayan bir diyottur (LED). LED segment göstergesi, segment sayısına göre 7 segmentli ve 8 segmentli olabilir. 8 segmentli gösterge, 7 segmentli olandan bir fazla LED ünitesine (ondalık nokta gösterimi için) sahiptir. Bu deneyde 8 segmentli bir gösterge kullanıyoruz. LED ünitelerinin kablolama yöntemine göre, LED segment göstergeleri ortak anot göstergesi ve ortak katot göstergesi olarak bölünebilir. Ortak anot göstergesi, LED ünitelerinin tüm anotlarını tek bir ortak anotta (COM) birleştiren gösterge anlamına gelir.
Ortak anot göstergesi için, ortak anotu (COM) +5V'a bağlayın. Belirli bir segmentin katot seviyesi düşük olduğunda, segment açıktır; belirli bir segmentin katot seviyesi yüksek olduğunda, segment kapalıdır. Ortak katot ekranı için ortak katodu (COM) GND'ye bağlayın. Belirli bir segmentin anot seviyesi yüksek olduğunda, segment açıktır; Belirli bir segmentin anot seviyesi düşük olduğunda, segment kapalıdır.

thumb

Each segment of the display consists of an LED. So when you use it, you also need to use a current-limiting resistor. Otherwise, LED will be burnt out. In this experiment, we use a common cathode display. As we mentioned above, for common cathode display, connect the common cathode (COM) to GND. When the anode level of a certain segment is high, the segment is on; when the anode level of a certain segment is low, the segment is off.

Ekranın her bölümü bir LED'den oluşur. Bu sebeple kullanırken, akım sınırlayıcı bir direnç de kullanmanız gerekir. Aksi takdirde, LED yanacaktır. Bu deneyde bir ortak katod göstergesi kullanıyoruz. Yukarıda belirttiğimiz gibi, ortak katot gösterimi için, ortak katodu (COM) GND'ye bağlayın. Belirli bir segmentin anot seviyesi yüksek olduğunda, segment açıktır; Belirli bir segmentin anot seviyesi düşük olduğunda, segment kapalıdır.

Hardware Required: / Gerekli Donanım
1. 1-digit LED display*1
2. 220? resistor*8
3. Breadboard*1
4. Breadboard jumper wires*several

1. Bir basamaklı LED gösterge * 1
2. 220 Ohm direnç * 8
3. Breadboard * 1
4. Breadboard jumper kablosu * birkaç adet

Connection: / Bağlantı
Refer to following connection diagram

Connection for UNO R3: / UNO R3 Bağlantısı
thumb

Connection for MEGA 2560 R3: / MEGA 2560 R3 Bağlantısı

thumb

Sample Code:

There are seven segments for numerical display, one for decimal point display. Corresponding segments will be turned on when displaying certain numbers. For example, when displaying number 1, b and c segments will be turned on. We compile a subprogram for each number, and compile the main program to display one number every 2 seconds, cycling display number 0 ~ 9. The displaying time for each number is subject to the delay time, the longer the delay time, the longer the displaying time.

Sayısal gösterim için yedi, ondalık gösterim için bir segment bulunur. Belli sayıları görüntülerken ilgili segmentler açılacaktır. Örneğin, 1 sayısını görüntülerken, b ve c segmentleri açılacaktır. Her sayı için bir alt program derliyoruz ve ana programı 0'dan 9'a kadar olan sayıları her 2 saniyede bir sayı gösterecek şekilde derliyoruz. Her sayının ne kadar süre görüntüleneceği, "delay ()" (uzama) süresine bağladır ve ne kadar uzunsa, gösterim süresi o kadar uzun olur.

// set the IO pin for each segment
int a=7;// set digital pin 7 for segment a
int b=6;// set digital pin 6 for segment b
int c=5;// set digital pin 5 for segment c
int d=10;// set digital pin 10 for segment d
int e=11;// set digital pin 11 for segment e
int f=8;// set digital pin 8 for segment f
int g=9;// set digital pin 9 for segment g
int dp=4;// set digital pin 4 for segment dp
void digital_0(void) // display number 5
{
unsigned char j;
digitalWrite(a,HIGH);
digitalWrite(b,HIGH);
digitalWrite(c,HIGH);
digitalWrite(d,HIGH);
digitalWrite(e,HIGH);
digitalWrite(f,HIGH);
digitalWrite(g,LOW);
digitalWrite(dp,LOW);
}
void digital_1(void) // display number 1
{
unsigned char j;
digitalWrite(c,HIGH);// set level as "high” for pin 5, turn on segment c
digitalWrite(b,HIGH);// turn on segment b
for(j=7;j<=11;j++)// turn off other segments
digitalWrite(j,LOW);
digitalWrite(dp,LOW);// turn off segment dp
}
void digital_2(void) // display number 2
{
unsigned char j;
digitalWrite(b,HIGH);
digitalWrite(a,HIGH);
for(j=9;j<=11;j++)
digitalWrite(j,HIGH);
digitalWrite(dp,LOW);
digitalWrite(c,LOW);
digitalWrite(f,LOW);
}
void digital_3(void) // display number 3
{digitalWrite(g,HIGH);
digitalWrite(a,HIGH);
digitalWrite(b,HIGH);
digitalWrite(c,HIGH);
digitalWrite(d,HIGH);
digitalWrite(dp,LOW);
digitalWrite(f,LOW);
digitalWrite(e,LOW);
}
void digital_4(void) // display number 4
{digitalWrite(c,HIGH);
digitalWrite(b,HIGH);
digitalWrite(f,HIGH);
digitalWrite(g,HIGH);
digitalWrite(dp,LOW);
digitalWrite(a,LOW);
digitalWrite(e,LOW);
digitalWrite(d,LOW);
}
void digital_5(void) // display number 5
{
unsigned char j;
digitalWrite(a,HIGH);
digitalWrite(b, LOW);
digitalWrite(c,HIGH);
digitalWrite(d,HIGH);
digitalWrite(e, LOW);
digitalWrite(f,HIGH);
digitalWrite(g,HIGH);
digitalWrite(dp,LOW);
}
void digital_6(void) // display number 6
{
unsigned char j;
for(j=7;j<=11;j++)
digitalWrite(j,HIGH);
digitalWrite(c,HIGH);
digitalWrite(dp,LOW);
digitalWrite(b,LOW);
}
void digital_7(void) // display number 7
{
unsigned char j;
for(j=5;j<=7;j++)
digitalWrite(j,HIGH);
digitalWrite(dp,LOW);
for(j=8;j<=11;j++)
digitalWrite(j,LOW);
}
void digital_8(void) // display number 8
{
unsigned char j;
for(j=5;j<=11;j++)
digitalWrite(j,HIGH);
digitalWrite(dp,LOW);
}
void digital_9(void) // display number 5
{
unsigned char j;
digitalWrite(a,HIGH);
digitalWrite(b,HIGH);
digitalWrite(c,HIGH);
digitalWrite(d,HIGH);
digitalWrite(e, LOW);
digitalWrite(f,HIGH);
digitalWrite(g,HIGH);
digitalWrite(dp,LOW);
}
void setup()
{
int i;// set variable
for(i=4;i<=11;i++)
pinMode(i,OUTPUT);// set pin 4-11as "output”
}
void loop()
{
while(1)
{
digital_0();// display number 0
delay(1000);// wait for 1s
digital_1();// display number 1
delay(1000);// wait for 1s
digital_2();// display number 2
delay(1000); // wait for 1s
digital_3();// display number 3
delay(1000); // wait for 1s
digital_4();// display number 4
delay(1000); // wait for 1s
digital_5();// display number 5
delay(1000); // wait for 1s
digital_6();// display number 6
delay(1000); // wait for 1s
digital_7();// display number 7
delay(1000); // wait for 1s
digital_8();// display number 8
delay(1000); // wait for 1s
digital_9();// display number 9
delay(1000); // wait for 1s
}
}

Result: / Sonuç
LED segment display will display the number from 0 to 9.

LED segment göstergesi, 0 ~ 9 arasındaki sayıları gösterecektir.

Project 18: 4-digit LED Segment Display / 4-basamak LED Segment Göstergesi

thumb

Introduction: / Tanıtım
In this experiment, we use an Arduino to drive a common anode, 4-digit, 7-segment LED display. For LED display, current-limiting resistors are indispensable. There are two wiring method for Current-limiting resistor. One is to connect one resistor for each anode, 4 in total for d1-d4 anode. An advantage for this method is that it requires fewer resistors, only 4. But it cannot maintain consistent brightness, 1 the brightest, 8, the least bright. Another method is to connect one resistor to each pin. It guarantees consistent brightness, but requires more resistors. In this experiment, we use 8 220? resistors (we use 220? resistors because no 100? resistor available. If you use 100?, the displaying is more brighter).

Bu deneyde, Arduino ile ortak anot, 4 basamaklı, 7 segment LED göstergesi kullanıyoruz. LED göstergede akım sınırlayıcı dirençler vazgeçilmezdir. Akım sınırlama direnci için iki kablolama yöntemi vardır. Biri, her bir anot için bir direnç, d1-d4 anotu için toplam 4 adet bağlamaktır. Bu yöntemin bir avantajı, sadece 4 direnç gerektirmesidir. Ancak tutarlı parlaklık alamazsınız, 1 en parlak görünürken, 8 en az parlaklığa sahip olacaktır. Diğer bir yöntem, her bir pine bir direnç bağlamaktır. Tutarlı parlaklığı garanti eder, ancak daha fazla direnç gerektirir. Bu deneyde 8 adet 220ohm direnç kullanacağız. (220 ohm direnç kullanıyoruz çünkü 100 ohm direnç setimizde mevcut değil. 100 ohm kullanmamız durumunda görüntüleme daha parlak olacaktır.)

Connection: / Bağlantı
For 4-digit displays, there are 12 pins in total. When you place the decimal point downward (see below photo position), the pin on the lower left part is refer to as 1, the upper left part 12.

4 basamaklı göstergeler için toplamda 12 ayak vardır. Sol alt kısımdaki pin 1, sol üst kısımdaki pin 12 olarak belirtilir. (aşağıdaki görsellere bakın)

4 digit led segment pins ile ilgili görsel sonucu

Manual for LED segment display:

LED segment göstergesi için kılavuz:

thumb

Connection for UNO R3: / UNO R3 Bağlantısı

Connection for MEGA 2560 R3: / MEGA 2560 R3 Bağlantısı

Sample Code: / Örnek Kod

// display 1234
	// select pin for cathode
	int a = 1;
	int b = 2;
	int c = 3;
	int d = 4;
	int e = 5;
	int f = 6;
	int g = 7;
	int dp = 8;
	// select pin for anode
	int d4 = 9;
	int d3 = 10;
	int d2 = 11;
	int d1 = 12;
	// set variable
	long n = 1230;
	int x = 100;
	int del = 55;  // fine adjustment for clock

	void setup()
	{
	  pinMode(d1, OUTPUT);
	  pinMode(d2, OUTPUT);
	  pinMode(d3, OUTPUT);
	  pinMode(d4, OUTPUT);
	  pinMode(a, OUTPUT);
	  pinMode(b, OUTPUT);
	  pinMode(c, OUTPUT);
	  pinMode(d, OUTPUT);
	  pinMode(e, OUTPUT);
	  pinMode(f, OUTPUT);
	  pinMode(g, OUTPUT);
	  pinMode(dp, OUTPUT);
	}
/////////////////////////////////////////////////////////////
void loop()

{
 Display(1, 1);
 Display(2, 2);
 Display(3, 3);
 Display(4, 4);

}
///////////////////////////////////////////////////////////////
void WeiXuan(unsigned char n)//
{
    switch(n)
     {
	case 1:
	  digitalWrite(d1,LOW);
 	  digitalWrite(d2, HIGH);
	  digitalWrite(d3, HIGH);
	  digitalWrite(d4, HIGH);
	 break;
	 case 2:
	  digitalWrite(d1, HIGH);
 	  digitalWrite(d2, LOW);
	  digitalWrite(d3, HIGH);
	  digitalWrite(d4, HIGH);
	    break;
	  case 3:
	    digitalWrite(d1,HIGH);
 	   digitalWrite(d2, HIGH);
	   digitalWrite(d3, LOW);
	   digitalWrite(d4, HIGH);
	    break;
	  case 4:
	   digitalWrite(d1, HIGH);
 	   digitalWrite(d2, HIGH);
	   digitalWrite(d3, HIGH);
	   digitalWrite(d4, LOW);
	    break;
        default :
           digitalWrite(d1, HIGH);
	   digitalWrite(d2, HIGH);
	   digitalWrite(d3, HIGH);

	   digitalWrite(d4, HIGH);
        break;
	  }
}
void Num_0()
{
  digitalWrite(a, HIGH);
  digitalWrite(b, HIGH);
  digitalWrite(c, HIGH);
  digitalWrite(d, HIGH);
  digitalWrite(e, HIGH);
  digitalWrite(f, HIGH);
  digitalWrite(g, LOW);
  digitalWrite(dp,LOW);
}
void Num_1()
{
  digitalWrite(a, LOW);
  digitalWrite(b, HIGH);
  digitalWrite(c, HIGH);
  digitalWrite(d, LOW);
  digitalWrite(e, LOW);
  digitalWrite(f, LOW);
  digitalWrite(g, LOW);
  digitalWrite(dp,LOW);
}
void Num_2()
{
  digitalWrite(a, HIGH);
  digitalWrite(b, HIGH);
  digitalWrite(c, LOW);
  digitalWrite(d, HIGH);
  digitalWrite(e, HIGH);
  digitalWrite(f, LOW);
  digitalWrite(g, HIGH);
  digitalWrite(dp,LOW);
}
void Num_3()
{
  digitalWrite(a, HIGH);

  digitalWrite(b, HIGH);
  digitalWrite(c, HIGH);
  digitalWrite(d, HIGH);
  digitalWrite(e, LOW);
  digitalWrite(f, LOW);
  digitalWrite(g, HIGH);
  digitalWrite(dp,LOW);
}
void Num_4()
{
  digitalWrite(a, LOW);
  digitalWrite(b, HIGH);
  digitalWrite(c, HIGH);
  digitalWrite(d, LOW);
  digitalWrite(e, LOW);
  digitalWrite(f, HIGH);
  digitalWrite(g, HIGH);
  digitalWrite(dp,LOW);
}
void Num_5()
{
  digitalWrite(a, HIGH);
  digitalWrite(b, LOW);
  digitalWrite(c, HIGH);
  digitalWrite(d, HIGH);
  digitalWrite(e, LOW);
  digitalWrite(f, HIGH);
  digitalWrite(g, HIGH);
  digitalWrite(dp,LOW);
}
void Num_6()
{
  digitalWrite(a, HIGH);
  digitalWrite(b, LOW);
  digitalWrite(c, HIGH);
  digitalWrite(d, HIGH);
  digitalWrite(e, HIGH);
  digitalWrite(f, HIGH);
  digitalWrite(g, HIGH);
  digitalWrite(dp,LOW);

}
void Num_7()
{
  digitalWrite(a, HIGH);
  digitalWrite(b, HIGH);
  digitalWrite(c, HIGH);
  digitalWrite(d, LOW);
  digitalWrite(e, LOW);
  digitalWrite(f, LOW);
  digitalWrite(g, LOW);
  digitalWrite(dp,LOW);
}
void Num_8()
{
  digitalWrite(a, HIGH);
  digitalWrite(b, HIGH);
  digitalWrite(c, HIGH);
  digitalWrite(d, HIGH);
  digitalWrite(e, HIGH);
  digitalWrite(f, HIGH);
  digitalWrite(g, HIGH);
  digitalWrite(dp,LOW);
}
void Num_9()
{
  digitalWrite(a, HIGH);
  digitalWrite(b, HIGH);
  digitalWrite(c, HIGH);
  digitalWrite(d, HIGH);
  digitalWrite(e, LOW);
  digitalWrite(f, HIGH);
  digitalWrite(g, HIGH);
  digitalWrite(dp,LOW);
}
void Clear()  // clear the screen
{
  digitalWrite(a, LOW);
  digitalWrite(b, LOW);
  digitalWrite(c, LOW);
  digitalWrite(d, LOW);

  digitalWrite(e, LOW);
  digitalWrite(f, LOW);
  digitalWrite(g, LOW);
  digitalWrite(dp,LOW);
}
void pickNumber(unsigned char n)// select number
{
  switch(n)
  {
   case 0:Num_0();
   break;
   case 1:Num_1();
   break;
   case 2:Num_2();
   break;
   case 3:Num_3();
   break;
   case 4:Num_4();
   break;
   case 5:Num_5();
   break;
   case 6:Num_6();
   break;
   case 7:Num_7();
   break;
   case 8:Num_8();
   break;
   case 9:Num_9();
   break;
   default:Clear();
   break;
  }
}
void Display(unsigned char x, unsigned char Number)//  take x as coordinate and display number
{
  WeiXuan(x);
  pickNumber(Number);
 delay(1);
 Clear() ; // clear the screen
}

Result: / Sonuç
Download the above code to the controller board and see the result.
It will display the number 1234.
Note: if it’s not displaying correctly, check the wiring.

Yukarıdaki kodu denetleyici karta yükleyin ve sonucu görün.
1234 sayısını gösterecektir.
Not: doğru görüntülenmiyorsa, kabloları kontrol edin.

Project 19: 88 LED Matrix / 88 LED Matriks

thumb

Introduction: / Tanıtım
With low-voltage scanning, LED dot-matrix display have some advantages such as power saving, long service life, low cost, high brightness, wide angle of view, long visual range, waterproof, and numerous specifications. LED dot-matrix display can meet the needs of different applications, thus have a broad development prospect. This time, we will conduct an LED dot-matrix experiment to experience its charm firsthand.

Düşük voltaj taramalı LED Dot-matrix (nokta-matris) ekran; güç tasarrufu, uzun servis ömrü, düşük maliyet, yüksek parlaklık, geniş görüş açısı, uzun görüş mesafesi, su geçirmezlik gibi çok sayıda avantajlı özelliklere sahiptir. LED dot-matrix ekran, farklı uygulamaların ihtiyaçlarını karşılayabilir, böylece geniş bir geliştirme alanına sahiptir. Şimdi, çekiciliğini ilk elden deneyimlemek için bir LED dot-matrix deneyi yapacağız.

Hardware Required: / Gerekli Donanım

1 * Uno board
1 * 8*8 dot-matrix
8 * Resistor (220?)
1 * Breadboard
1 * USB cable
Jumper wires

1 * UNO denetleyici kart
1 * 8x8 Dot-matrix
8 * Direnç (220 ohm)
1 * Breadboard
1 * USB kablosu
Jumper kablolar

Connection: / Bağlantı
The external view of a dot-matrix is shown as follows:

Dot-matrix birimin dış görünümü şu şekildedir:

thumb

The display principle of the 8*8 dot-matrix: / Çalışma prensibi:

The 8*8 dot-matrix is made up of sixty-four LEDs, and each LED is placed at the cross point of a row and a column. When the electrical level of a certain row is 1 and the electrical level of a certain column is 0, the corresponding LED will be on. If you want to light the LED on the first dot, you should set pin 9 to high level and pin 13 to low level. If you want to light LEDs on the first row, you should set pin 9 to high level and pins 13, 3, 4, 10, 6, 11, 15 and 16 to low level. If you want to light the LEDs on the first column, set pin 13 to low level and pins 9, 14, 8, 12, 1, 7, 2 and 5 to high level.

8 * 8 Dot-matrix altmış dört LED'den oluşur ve her bir LED bir satır ve bir sütunun kesişiminde yerleşiktir. Belirli bir sıranın elektrik seviyesi 1 ve belirli bir sütunun elektrik seviyesi 0 olduğunda, ilgili LED yanacaktır. Eğer ilk LED'i yakmak istiyorsanız, pin 9'a yüksek seviyeye ve pin 13'e düşük seviye vermelisiniz. İlk sıradaki LED'leri yakmak istiyorsanız, 9 numaralı pini yüksek seviyeye, 13, 3, 4, 10, 6, 11, 15 ve 16 numaralı pinleri düşük seviyeye getirmelisiniz. LED'leri ilk sütunda yakmak istiyorsanız, 13 numaralı pini düşük seviyeye ve 9, 14, 8, 12, 1, 7, 2, 5 numaralı pinleri yüksek seviyeye ayarlayın.

The internal view of a dot-matrix is shown as follows:

Bir nokta matrisin iç görünümü aşağıdaki gibi gösterilmiştir:

thumb

The principle of 74HC595 has been previously illustrated. One chip is used to control the rows of the dot-matrix while the other chip is used to control the columns.

74HC595 yongasının çalışma ilkesi daha önce açıklanmıştı. Bir yonga, Dot-matrix satırlarını kontrol ederken, diğer yonga sütunlarını kontrol etmek için kullanılır.

Connect circuit as shown in the following diagram:

Devreyi aşağıdaki şemada gösterildiği gibi bağlayın:

Connection for UNO R3: / UNO R3 Bağlantısı
thumb

Connection for MEGA 2560 R3: / MEGA 2560 R3 Bağlantısı

Sample Code for Displaying "0”: / "0" Rakamı Göstermek için Örnek Kod

// set an array to store character of "0”
unsigned char Text[]={0x00,0x1c,0x22,0x22,0x22,0x22,0x22,0x1c};
void Draw_point(unsigned char x,unsigned char y)// point drawing function
{ clear_();
   digitalWrite(x+2, HIGH);
   digitalWrite(y+10, LOW);
   delay(1);
}
void show_num(void)// display function, call point drawing function
{
  unsigned char i,j,data;
  for(i=0;i<8;i++)
  {
    data=Text[i];
    for(j=0;j<8;j++)
    {
      if(data & 0x01)Draw_point(j,i);
      data>>=1;

    }
  }
}
void setup(){
int i = 0 ;
for(i=2;i<18;i++)
 {
   pinMode(i, OUTPUT);
  }
  clear_();
}
void loop()
{ show_num();
}
void clear_(void)// clear screen
{for(int i=2;i<10;i++)
  digitalWrite(i, LOW);
  for(int i=0;i<8;i++)
  digitalWrite(i+10, HIGH);
}

Result: / Sonuç
Burn the program into Uno board, the dot-matrix will display 0.

Programı Uno karta yükleyin, nokta-matris 0 gösterecektir.

Project 20: 1602 LCD / 1602 LCD

thumb

Introduction: / Tanıtım
In this experiment, we use an Arduino to drive the 1602 LCD.
1602 LCD has wide applications. In the beginning,1602 LCD uses a HD44780 controller. Now, almost all 1602 LCD module uses a compatible IC, but their features are basically the same.

Bu deneyde, 1602 LCD'yi çalıştırmak için bir Arduino kullanıyoruz.
1602 LCD geniş uygulamalara sahiptir. Başlangıçta, 1602 LCD bir HD44780 denetleyicisi kullanıyordu. Şimdi, hemen hemen tüm 1602 LCD modülleri uyumlu bir IC (Integrated Circuit), yani entegre devre kullanıyor, ancak özellikleri temel olarak aynı.

1602LCD Parameters: / 1602LCD Parametreler

Display Capacity: 16 × 2 characters.
Chip Operating Voltage: 4.5 ~ 5.5V.
Working Current: 2.0mA (5.0V).
Optimum working voltage of the module is 5.0V.
Character Size: 2.95 * 4.35 (W * H) mm.

Ekran Kapasitesi: 16 × 2 karakter
Çip Çalışma Gerilimi: 4.5 ~ 5.5V
Çalışma Akımı: 2.0mA (5.0V)
Modülün optimum çalışma voltajı 5,0V'tur
Karakter Boyutu: 2.95 * 4.35 (G * Y) mm

Pin Description of 1602 LCD: / 1602LCD için Pin Açıklamaları

No.	Mark	Pin Description	No.	Mark	Pin Description
1	VSS	Power GND	9	D2	Date I/O
2	VDD	Power Positive	10	D3	Date I/O
3	VL	LCD Voltage Bias Signal	11	D4	Date I/O
4	RS	Select data/command(V/L)	12	D5	Date I/O
5	R/W	Select read/write(H/L)	13	D6	Date I/O
6	E	Enable Signal	14	D7	Date I/O
7	D0	Date I/O	15	BLA	Back Light Power Positive
8	D1	Date I/O	16	BLK	Back Light Power Negative

Interface Description: / Arayüz Açıklaması
1. two power sources, one for module power, another one for backlight, generally use 5V. In this project, we use 3.3V for backlight.
2. VL is the pin for adjusting contrast ratio; it usually connects a potentiometer(no more than 5 Kohm) in series for its adjustment. In this experiment, we use a 1K? resistor. For the connection, it has 2 methods, namely high potential and low potential. Here, we use low potential method; connect the resistor and then the GND.
3. RS is a very common pin in LCD. It's a selecting pin for command/data. When the pin is in high level, it's in data mode; when it's in low level, it's in command mode.
4. RW pin is also very common in LCD. It's a selecting pin for read/write. When the pin is in high level, it's in read operation; when it's in low level, it's in write operation.
5. E pin is also very common in LCD. Usually, when the signal in the bus is stabilized, it sends out a positive pulse requiring read operation. When this pin is in high level, the bus is not allowed to have any change.
6. D0-D7 is 8-bit bidirectional parallel bus, used for command and data transmission.
7. BLA is anode for back light; BLK, cathode for back light.

1. Biri modül gücü, diğeri arka ışık için olmak üzere İki güç kaynağı, genellikle 5V kullanır. Bu projede, arka ışık için 3.3V kullanıyoruz.
2. VL, kontrast oranını ayarlamak için kullanılan pindir; genellikle ayar için seri olarak bir potansiyometreye (en fazla 5 Kohm) bağlanır. Bu deneyde 1 Kohm dirençli kullanacağız. Bağlantı için, yüksek potansiyel ve düşük potansiyel olmak üzere 2 yöntem vardır. Burada düşük potansiyel yöntemi kullanacağız; direnç ve ardından GND'yi bağlayın.
3. RS, LCD'de çok yaygın bir pindir. Komut veya veri için seçim pini. Pin yüksek seviyede olduğunda veri modundadır, düşük seviyedeyken komut modundadır.
4. RW pini de LCD'de çok yaygındır. Okuma/yazma için seçmeli bir pindir. Pi yüksek seviyedeyken okuma modundadır, düşük seviyedeyken yazma modunda.
5. LCD'de E pini de çok yaygındır. Genellikle veriyolu içindeki sinyal stabilize olduğunda, okuma işlemi için pozitif bir sinyal gönderir. Bu pin yüksek seviyedeyken, veriyolunda herhangi bir değişikliğe izin verilmez.
6. D0-D7, komut ve veri iletimi için kullanılan 8 bit çift yönlü paralel veriyoludur.
7. BLA, arka ışık için anoddur. BLK ise arka ışık için katot.

4 Basic Operations of 1602LCD:

Read status / Durum okuma	input / giriş	RS=L, R/W=H, E=H	output / çıkış	D0-D7=status word
Write command / Komut yazma	input / giriş	RS=L, R/W=H, D0-D7=command code (Komut kodu), E=high pulse (Yüksek Sinyal)	output / çıkış	none / yok
Read data / Veri okuma	input / giriş	RS=H, R/W=H, E=H	output / çıkış	D0-D7=data (Veri)
Write data / Veri yazma	input / giriş	RS=H, R/W=L, D0-D7=data, E=high pulse (Yüksek Sinyal)	output / çıkış	none / yok

H yüksek, L düşük sinyal

Hardware Required: / Gerekli Donanım

1 * Controller Board
1 * 1602 LCD
1 * Potentiometer
1 * Breadboard
1 * USB Cable
Jumper Wires

1 * Denetleyici Kart
1 * 1602 LCD
1 * Potansiyometre
1 * Breadboard
1 * USB Kablosu
Jumper kabloları

Connection & Sample Program: / Bağlantı ve Örnek Program
1602 can directly communicate with Arduino. According to the product manual, it has two connection methods, namely 8-bit connection and 4-bit connection.

1602 doğrudan Arduino ile iletişim kurabilir. Ürün kılavuzuna göre, 8-bit bağlantı ve 4-bit bağlantı olmak üzere iki bağlantı yöntemi vardır.

8-bit connection method: / 8-bit Bağlantı Yöntemi
thumb

Connection for UNO R3: / UNO R3 Bağlantısı

Connection for MEGA 2560 R3: / MEGA 2560 R3 Bağlantısı

Sample Code A: / Örnek Kod A

int DI = 12;
int RW = 11;
int DB[] = {3, 4, 5, 6, 7, 8, 9, 10};// use array to select pin for bus
int Enable = 2;

void LcdCommandWrite(int value) {
// define all pins
int i = 0;
for (i=DB[0]; i <= DI; i++) // assign value for bus
{
   digitalWrite(i,value & 01);// for 1602 LCD, it uses D7-D0( not D0-D7) for signal identification; here, it’s used for signal inversion.
   value >>= 1;
}
digitalWrite(Enable,LOW);
delayMicroseconds(1);
digitalWrite(Enable,HIGH);
delayMicroseconds(1);  // wait for 1ms
digitalWrite(Enable,LOW);
delayMicroseconds(1);  // wait for 1ms
}

void LcdDataWrite(int value) {
// initialize all pins
int i = 0;
digitalWrite(DI, HIGH);
digitalWrite(RW, LOW);
for (i=DB[0]; i <= DB[7]; i++) {
   digitalWrite(i,value & 01);
   value >>= 1;
}
digitalWrite(Enable,LOW);
delayMicroseconds(1);
digitalWrite(Enable,HIGH);
delayMicroseconds(1);
digitalWrite(Enable,LOW);
delayMicroseconds(1);  // wait for 1ms
}

void setup (void) {
int i = 0;
for (i=Enable; i <= DI; i++) {
   pinMode(i,OUTPUT);
}
delay(100);
// initialize LCD after a brief pause
// for LCD control
LcdCommandWrite(0x38);  // select as 8-bit interface, 2-line display, 5x7 character size
delay(64);
LcdCommandWrite(0x38);  // select as 8-bit interface, 2-line display, 5x7 character size
delay(50);
LcdCommandWrite(0x38);  // select as 8-bit interface, 2-line display, 5x7 character size
delay(20);
LcdCommandWrite(0x06);  // set input mode
                         // auto-increment, no display of shifting
delay(20);
LcdCommandWrite(0x0E);  // display setup
                         // turn on the monitor, cursor on, no flickering
delay(20);
LcdCommandWrite(0x01);  // clear the scree, cursor position returns to 0
delay(100);
LcdCommandWrite(0x80);  //  display setup
                         //  turn on the monitor, cursor on, no flickering

delay(20);
}

void loop (void) {
  LcdCommandWrite(0x01);  // clear the scree, cursor position returns to 0
  delay(10);
  LcdCommandWrite(0x80+3);
  delay(10);
  // write in welcome message
  LcdDataWrite('W');
  LcdDataWrite('e');
  LcdDataWrite('l');
  LcdDataWrite('c');
  LcdDataWrite('o');
  LcdDataWrite('m');

  LcdDataWrite('e');
  LcdDataWrite(' ');
  LcdDataWrite('t');
  LcdDataWrite('o');
  delay(10);
  LcdCommandWrite(0xc0+1);  // set cursor position at second line, second position
  delay(10);
  LcdDataWrite('g');
  LcdDataWrite('e');
  LcdDataWrite('e');
  LcdDataWrite('k');
  LcdDataWrite('-');
  LcdDataWrite('w');
  LcdDataWrite('o');
  LcdDataWrite('r');
  LcdDataWrite('k');
  LcdDataWrite('s');
  LcdDataWrite('h');
  LcdDataWrite('o');
  LcdDataWrite('p');
  delay(5000);
  LcdCommandWrite(0x01);  // clear the screen, cursor returns to 0
  delay(10);
  LcdDataWrite('I');
  LcdDataWrite(' ');
  LcdDataWrite('a');
  LcdDataWrite('m');
  LcdDataWrite(' ');
  LcdDataWrite('h');
  LcdDataWrite('o');
  LcdDataWrite('n');
  LcdDataWrite('g');
  LcdDataWrite('y');
  LcdDataWrite('i');
  delay(3000);
  LcdCommandWrite(0x02); // set mode as new characters replay old ones, where there is no new ones remain the same
  delay(10);
  LcdCommandWrite(0x80+5); // set cursor position at first line, sixth position
  delay(10);

  LcdDataWrite('t');
  LcdDataWrite('h');
  LcdDataWrite('e');
  LcdDataWrite(' ');
  LcdDataWrite('a');
  LcdDataWrite('d');
  LcdDataWrite('m');
  LcdDataWrite('i');
  LcdDataWrite('n');
  delay(5000);
}

4-bit connection method: / 4-bit Bağlantı Yöntemi
When using this module, 8-bit connection uses all the digital pins of the Arduino, leaving no pin for sensors. What then? you can use 4-bit connection.

Connection Circuit: / Devre Bağlantısı

Connection for UNO R3: / UNO R3 Bağlantısı

Connection for MEGA 2560 R3: / MEGA 2560 R3 Bağlantısı

After the connection, upload below code to the controller board and see how it goes.

Bağlantıdan sonra, aşağıdaki kodu kontrol panosuna yükleyin ve nasıl gittiğini görün.

Sample Code B: / Örnek Kod B

/*
  LiquidCrystal Library - Hello World

 Demonstrates the use a 16x2 LCD display.  The LiquidCrystal
 library works with all LCD displays that are compatible with the
 Hitachi HD44780 driver. There are many of them out there, and you
 can usually tell them by the 16-pin interface.

 This sketch prints "Hello World!" to the LCD
 and shows the time.

  The circuit:
 * LCD RS pin to digital pin 12
 * LCD Enable pin to digital pin 11
 * LCD D4 pin to digital pin 9
 * LCD D5 pin to digital pin 8
 * LCD D6 pin to digital pin 7
 * LCD D7 pin to digital pin 6
 * LCD R/W pin to ground
 * LCD VSS pin to ground
 * LCD VCC pin to 5V
 * 10K resistor:
 * ends to +5V and ground
 * wiper to LCD VO pin (pin 3)

 Library originally added 18 Apr 2008
 by David A. Mellis
 library modified 5 Jul 2009
 by Limor Fried (http://www.ladyada.net)
 example added 9 Jul 2009
 by Tom Igoe
 modified 22 Nov 2010
 by Tom Igoe

 This example code is in the public domain.

 http://www.arduino.cc/en/Tutorial/LiquidCrystal
 */

// include the library code:
#include

// initialize the library with the numbers of the interface pins
LiquidCrystal lcd(12, 11, 9, 8, 7, 6);

void setup() {
  // set up the LCD's number of columns and rows:
  lcd.begin(16, 2);
  // Print a message to the LCD.
  lcd.print("hello, world!");
}

void loop() {
  // set the cursor to column 0, line 1
  // (note: line 1 is the second row, since counting begins with 0):
  lcd.setCursor(0, 1);
  // print the number of seconds since reset:
  lcd.print(millis() / 1000);
}

Project 21: 9g Servo Control / 9g Servo Motor Kontrolü

Introduction: / Tanıtım

Servomotor is a position control rotary actuator. It mainly consists of housing, circuit board, core-less motor, gear and position sensor. The receiver or MCU outputs a signal to the servomotor. The motor has a built-in reference circuit that gives out reference signal, cycle of 20ms and width of 1.5ms. The motor compares the acquired DC bias voltage to the voltage of the potentiometer and outputs a voltage difference. The IC on the circuit board will decide the rotate direction accordingly and drive the core-less motor. The gear then pass the force to the shaft. The sensor will determine whether it has reached the commanded position according to the feedback signal. Servomotors are used in control systems that require to have and maintain different angles. When the motor speed is definite, the gear will cause the potentiometer to rotate. When the voltage difference reduces to zero, the motor stops. Normally, the rotation angle range is among 0-180 degrees.

Servo motor, pozisyon kontrolü için bir döndürme birimidir. Yapı olarak devre kartı, çekirdeksiz motor, dişli ve konum sensöründen oluşur. Alıcı veya MCU, servo motora bir sinyal verir. Motor, 20ms'lik döngülerle 1.5ms'lik genişlikte referans sinyali veren dahili bir referans devresine sahiptir. Motor, elde ettiği DC voltajını, potansiyometrenin voltajıyla karşılaştırır ve voltaj farkı verir. Devre kartındaki IC (entegre devre), buna göre dönüş yönüne karar verecek ve çekirdeksiz motoru çalıştıracaktır. Dişli daha sonra kuvveti mile iletir. Sensör, geri besleme sinyaline göre komut verilen konuma ulaşılıp ulaşılmadığını belirleyecektir. Servomotorlar, farklı açıları olan ve açı devamı gerektiren kontrol sistemlerinde kullanılır. Motor hızı belli olduğunda, dişli potansiyometrenin dönmesine neden olur. Gerilim farkı sıfıra düştüğünde, motor durur. Normal olarak, dönme açısı aralığı 0-180 derece arasındadır.

thumb

Servomotor comes with many specifications. But all of them have three connection wires, distinguished by brown, red, orange(different brand may have different colors. Brown one is for GND, red one for power positive, orange one for signal line.

Servomotor birçok özellikle birlikte gelir. Ancak hepsinde kahverengi, kırmızı, turuncu ile ayırt edilen üç bağlantı kablosu vardır (farklı markalar farklı renklere sahip olabilir). Kahverengi olan GND için, kırmızı olan pozitif güç için, turuncu olan sinyal hattı (PWM) için.

The rotate angle of the servo motor is controlled by regulating the duty cycle of the PWM(Pulse-Width Modulation) signal. The standard cycle of the PWM signal is 20ms(50Hz). Theoretically, the width is distributed between 1ms-2ms, but in fact, it's between 0.5ms-2.5ms. The width corresponds the rotate angle from 0° to 180°. But note that for different brand motor, the same signal may have different rotating angles.

Servo motorun dönme açısı, PWM (Darbe-Genişlik Modülasyonu) sinyalinin görev döngüsü düzenlenerek kontrol edilir. PWM sinyalinin standart döngüsü 20ms'dir (50Hz). Teorik olarak, genişlik 1ms-2ms arasındadır, ancak gerçekte 0.5ms-2.5ms arasındadır. Genişlik, dönme açısında 0° ile 180° arasındadır. Ancak farklı marka motorlar için aynı sinyalin farklı dönüş açıları olabileceğini unutmayın.

With some basic knowledge, let's learn how to control a servomotor. In this experiment, you only need a servomotor and several jumper wires.

Bu temel bilgilerle, bir servo motoru nasıl kontrol edeceğimizi öğrenelim. Bu deneyde, sadece bir servo motora ve birkaç jumper (aktarma) kablosuna ihtiyacınız var.

Hardware Required: / Gerekli donanım

RB—412 servomotor*1
Breadboard jumper wire*several

RB—412 servomotor * 1
Breadboard jumper kablo * birkaç adet

Connection & Sample Program: / Bağlantı ve Örnek program

There are two ways to control a servomotor with Arduino. One is to use a common digital port of Arduino to produce square wave with different duty cycle to simulate PWM signal, and then use that signal to control the positioning of the motor. Another way is to directly use the Servo function of the Arduino to control the motor. In this way, the program will be more easier but it can only control two-contact motor for the servo function, only digital pin 9 and 10 is available. The Arduino drive capacity is limited. So if you need to control more than one motor, you will need external power.

Arduino ile bir servo motoru kontrol etmenin iki yolu vardır. Bunlardan biri, PWM sinyalini simüle etmek üzere, farklı görev döngüsüne sahip kare dalga üretmek için ortak bir Arduino dijital bağlantı noktasını kullanmak ve ardından motorun konumunu bu sinyalle kontrol etmektir. Başka bir yol ise, motoru kontrol etmek için Arduino'nun Servo işlevini doğrudan kullanmaktır. Bu şekilde, program daha kolay olur ancak servo fonksiyonu için sadece iki kontak motoru kontrol edebilir ve sadece dijital pin 9 ve 10 kullanılabilir. Arduino'nun çalıştırma kapasitesi sınırlıdır. Bu yüzden birden fazla motoru kontrol etmeniz gerekirse, harici güce ihtiyacınız olacaktır.

Method 1: / Yöntem 1

Connection for UNO R3: / UNO R3 Bağlantısı
thumb

Connection for MEGA 2560 R3: / MEGA 2560 R3 Bağlantısı

Connect the motor to digital pin 9. Compile a program to control the motor to rotate in the commanded angle, and display the angle on the screen.

Motoru dijital pin 9'a bağlayın. Komut verilen açıda döndürülecek motoru kontrol etmek için programı derleyip ve açıyı ekranda görüntüleyelim.

Sample Code A: / Örnek Kod A

int servopin=9;// select digital pin 9 for servomotor signal line
int myangle;// initialize angle variable
int pulsewidth;// initialize width variable
int val;
void servopulse(int servopin,int myangle)// define a servo pulse function
{
pulsewidth=(myangle*11)+500;// convert angle to 500-2480 pulse width
digitalWrite(servopin,HIGH);// set the level of servo pin as "high”
delayMicroseconds(pulsewidth);// delay microsecond of pulse width
digitalWrite(servopin,LOW);// set the level of servo pin as "low”
delay(20-pulsewidth/1000);
}

void setup()
{
pinMode(servopin,OUTPUT);// set servo pin as "output”
Serial.begin(9600);// connect to serial port, set baud rate at "9600”
Serial.println("servo=o_seral_simple ready" ) ;
}
void loop()// convert number 0 to 9 to corresponding 0-180 degree angle, LED blinks corresponding number of time
{
val=Serial.read();// read serial port value
if(val>='0'&&val<='9')
{
val=val-'0';// convert characteristic quantity to numerical variable
val=val*(180/9);// convert number to angle
Serial.print("moving servo to ");
Serial.print(val,DEC);
Serial.println();
for(int i=0;i<=50;i++) // giving the servo time to rotate to commanded position
{
servopulse(servopin,val);// use the pulse function
}
}
}

Method 2: / Yöntem 2

Let's first take a look at the Arduino built-in servo function and some common statements.

1. attach(interface)——select pin for servo, can only use pin 9 or 10.
2. write(angle)——used to control the rotate angle of the servo, can set the angle among 0 degree to 180 degree.
3. read()——used to read the angle of the servo, consider it a function to read the value in the write() function.
4. attached()——determine whether the parameter of the servo is sent to the servo pin.
5. detach()—— disconnect the servo and the pin, and the pin(digital pin 9 or 10) can be used for PWM port.

Önce Arduino'nun yerleşik servo işlevine ve bazı genel ifadelere bir göz atalım.

1. attach (arayüz) —— servo için pin seçin, yalnızca 9 veya 10 pinlerini kullanabilirsiniz.
2. write (açı) —— servonun dönüş açısını yazmak, kontrol etmek için kullanılır, açıyı 0 derece ila 180 derece arasında ayarlayabilirsiniz.
3. read () —— servonun açısını okumak için kullanılır. Bunu, write () işlevindeki değeri okumak için bir işlev olarak düşünün.
4. attached () —— servo parametresinin servo pinine gönderilip gönderilmediğini denetler.
5. detach () —— servoyu ve pini çıkarın, ve pim (dijital pim 9 veya 10) PWM portu için kullanılabilir.

Note: the written form of the above statements are " servo variable name. specific statement ()", e.g. myservo. Attach (9).
Still, connect the servo to pin 9.

Not: Yukarıdaki ifadelerde yazılabilir değişkenler sadece "servo değişkeni adı" ve "Özel değer ()"dir. örneğin: benimservom. attach (9).
Yani, servoyu pim 9'a bağla.

Sample Code B: / Örnek Kod B

#include
/* define a header file. Special attention here, you can call the servo function directly from Arduino's software menu  bar Sketch>Importlibrary>Servo, or input
#include . Make sure there is a space between #include and  . Otherwise, it will cause compile error.*/
Servo myservo;// define servo variable name
void setup()
{
myservo.attach(9);// select servo pin(9 or 10)
}
void loop()
{
myservo.write(90);// set rotate angle of the motor
}

Above are the two methods to control the servo. You can choose either one according to your liking or actual need.

Yukarıda servoyu kontrol etmenin iki yöntemi verilmiştir. İsteğinize veya ihtiyacınıza göre birini seçebilirsiniz.

Project 22: 5V Stepper Motor / 5V Step Motor

Introduction: / Tanıtım
A stepper motor is an electromechanical device which converts electrical pulses into discrete mechanical movements. The shaft or spindle of a stepper motor rotates in discrete step increments when electrical command pulses are applied to it in the proper sequence. The motors rotation has several direct relationships to these applied input pulses. The sequence of the applied pulses is directly related to the direction of motor shafts rotation. The speed of the motor shafts rotation is directly related to the frequency of the input pulses and the length of rotation is directly related to the number of input pulses applied.One of the most significant advantages of a stepper motor is its ability to be accurately controlled in an open loop system. Open loop control means no feedback information about position is needed. This type of control eliminates the need for expensive sensing and feedback devices such as optical encoders. Your position is known simply by keeping track of the input step pulses.

Step motor, elektrik sinyalini kademeli mekanik harekete dönüştüren bir elektromekanik cihazdır. Bir step motorun şaftı veya mili, elektrik komut sinyalleri uygun düzende uygulandığında, kademeli artışlarla döner. Motorların dönüşü, bu uygulanan giriş sinyalleriyle birkaç doğrudan ilişkiye sahiptir. Uygulanan sinyallerin sırası, doğrudan motor millerinin dönme yönü ile ilgilidir. Motor millerinin dönme hızı doğrudan giriş sinyallerinin frekansı ile ilgilidir, ve dönme uzunluğu doğrudan uygulanan giriş sinyallerinin sayısı ile ilgilidir. Bir kademeli motorun en önemli avantajlarından biri, açık döngü sisteminde doğru bir şekilde kontrol edilebilir olmasıdır. Açık döngü kontrolü, işlem sonrası gelinen konum hakkında hiçbir geri bildirim bilgisi gerekmediği anlamına gelir. Bu kontrol türü, optik kodlayıcılar gibi pahalı algılama ve geri bildirim cihazlarına duyulan ihtiyacı ortadan kaldırır. Konumunuz sadece giriş adım sinyallerini takip ederek bilinir.

Features: / Özellikler

The rotation angle of the motor is proportional to the input pulse.
The motor has full torque at standstill(if the windings are energized)
Precise positioning and repeatability of movement since good stepper motors have an accuracy of – 5% of a step and this error is non cumulative from one step to the next.
Excellent response to starting/stopping/reversing.
Very reliable since there are no contact brushes in the motor. Therefore the life of the motor is simply dependant on the life of the bearing.
The motors response to digital input pulses provides open-loop control, making the motor simpler and less costly to control.
It is possible to achieve very low speed synchronous rotation with a load that is directly coupled to the shaft.
A wide range of rotational speeds can be realized as the speed is proportional to the frequency of the input pulses.

Motorun dönüş açısı giriş sinyaliyle orantılıdır.
Motor dururken tam tork değerine sahiptir (bobine enerji verilmişse)
Kaliteli step (adım) motorlar, adım başı % 5 hata payına sahiptir ve bu hata bir sonraki adıma aktarılmadığı için hassas konumlandırma ve hareket tekrarlanabilirliği sunar.
Başlatma/durdurma/ters çevirmeye mükemmel tepki
Motorda kontak fırçası bulunmadığından çok güvenilir. Bu nedenle motorun ömrü basitçe yatağın ömrüne bağlıdır.
Dijital giriş sinyallerine yanıt veren motorlar, açık döngü kontrolü sağlayarak motoru kontrol etmeyi daha basit ve daha az maliyetli hale getirir.
Doğrudan mile bağlı bir yük ile çok düşük hızda senkron dönme elde etmek mümkündür.
Hız, giriş sinyallerinin frekansıyla orantılı olduğundan, çok çeşitli dönme hızları gerçekleştirilebilir.

Parameters of Stepper Motor 28BYJ-48: / Step Motor 28BYJ-48'in parametreleri:

Model: 28BYJ-48
Rated voltage: 5VDC
Number of Phase: 4
Speed Variation Ratio: 1/64
Stride Angle: 5.625° /64
Frequency: 100Hz
DC resistance: 50?±7%(25?)
Idle In-traction Frequency: > 600Hz
Idle Out-traction Frequency: > 1000Hz
In-traction Torque >34.3mN.m(120Hz)
Self-positioning Torque >34.3mN.m
Friction torque: 600-1200 gf.cm
Pull in torque: 300 gf.cm
Insulated resistance >10M?(500V)
Insulated electricity power: 600VAC/1mA/1s
Insulation grade: A
Rise in Temperature <40K(120Hz)
Noise <35dB(120Hz,No load,10cm)

Model: 28BYJ-48
Anma gerilimi: 5VDC
Faz Sayısı: 4
Hız Değişim Oranı: 1/64
Adım açısı: 5.625° /64
Frekans: 100Hz
DC direnci:% 50ohm ±7 (% 25)
Rölanti iç-Çekiş Frekansı: > 600Hz
Rölanti dış-Çekiş Frekansı: > 1000Hz
Çekiş Torku > 34.3mN.m (120Hz)
Kendiliğinden konumlanan Tork > 34,3mN.m
Sürtünme torku: 600-1200 gf.cm
Çekim torku: 300 gf.cm
Yalıtımlı direnç > 10Mohm (500V)
Yalıtılmış elektrik gücü: 600VAC/1mA/1s
İzolasyon sınıfı: A
Sıcaklıktaki Artış < 40K (120Hz)
Gürültü < 35dB (120Hz, Yüksüz, 10cm)

Connection for UNO R3: / UNO R3 Bağlantısı

Connection for MEGA 2560 R3: / MEGA 2560 R3 Bağlantısı

Sample Code: / Örnek Kod

#include
#define STEPS 100
Stepper stepper(STEPS, 8, 9, 10, 11);
int previous = 0;
void setup()
{
  stepper.setSpeed(90);
 }
 void loop()
 {
   int val = analogRead(0);
   stepper.step(val - previous);
   previous = val;
 }

Project 23: PIR Motion Sensor / PIR Hareket Sensörü

thumb

Introduction: / Tanıtım
Pyroelectric infrared motion sensor can detect infrared signals from a moving person or moving animal, and output switching signals. It can be applied to a variety of occasions to detect the movement of human body. Conventional pyroelectric infrared sensors require body pyroelectric infrared detector, professional chip, complex peripheral circuit, so its size is much more bigger, with complex circuit and lower reliability.
Now we launch this new pyroelectric infrared motion sensor,which is specially designed for Arduino. It uses an integrated digital body pyroelectric infrared sensor, and has smaller size, higher reliability, lower power consumption and simpler peripheral circuit.

Pyroelektrik kızılötesi hareket sensörü, hareketli bir kişiden veya hareketli bir hayvandan gelen kızılötesi sinyalleri algılayabilir ve anahtarlama sinyalleri gönderebilir. İnsan vücudunun hareketini tespit etmek için çeşitli durumlara uygulanabilir. Bilinen pyroelektrik kızılötesi sensörler, vücut pyroelektrik kızılötesi dedektörü, profesyonel çip, karmaşık çevresel devre gerektirir, bu yüzden ebatları ve karmaşık devresi ile çok daha büyüktür ve güvenilirliği de daha düşüktür .
Artık, Arduino için özel olarak tasarlanmış olan bu yeni piroelektrik kızılötesi hareket sensörünü ürettik. Entegre bir dijital vücut pyroelektrik kızılötesi sensör kullanıyor ve daha küçük boyutlu, daha yüksek güvenilirlik, düşük güç tüketimi ve daha basit çevresel devre var.

Specifications: / Özellikler

Input Voltage: 3.3 ~ 5V, 6V Maximum
Working Current: 15uA
Working Temperature: -20 ~ 85 ?
Output Voltage: High 3V, low 0V
Output Delay Time (High Level): About 2.3 to 3 Seconds
Detection Angle: 100 °
Detection Distance: 7 meters
Output Indicator LED (When output HIGH, it will be ON)
Pin Limit Current: 100mA
Size: 30*20mm
Weight: 4g

Giriş Voltajı: 3.3 ~ 5V, Maksimum 6V
Çalışma akımı: 15uA
Çalışma Sıcaklığı: -20 ~ 85?
Çıkış Voltajı: Yüksek 3V, düşük 0V
Çıkış Gecikme Süresi (Yüksek Seviye): Yaklaşık 2,3 ila 3 Saniye
Algılama açısı: 100°
Algılama Mesafesi: 7 metre
Çıkış Gösterge LED'i (YÜKSEK çıkış olduğunda, AÇIK olacaktır)
Pin Sınır Akımı: 100mA
Ebat: 30*20mm
Ağırlık: 4g

Connection for UNO R3: / UNO R3 Bağlantısı

Connection for MEGA 2560 R3: / MEGA 2560 R3 Bağlantısı

Sample Code: / Örnek Kod

byte sensorPin = 3;
byte indicator = 13;
void setup()
{
  pinMode(sensorPin,INPUT);
  pinMode(indicator,OUTPUT);
  Serial.begin(9600);
}

void loop()
{
  byte state = digitalRead(sensorPin);
  digitalWrite(indicator,state);
  if(state == 1)Serial.println("Somebody is in this area!");
  else if(state == 0)Serial.println("No one!");
  delay(500);
}

Project 24: Analog Gas Sensor / Analog Gas Sensörü

thumb

Introduction: / Tanıtım
This analog gas sensor - MQ2 is used in gas leakage detecting equipment in both consumer electronics and industrial markets. This sensor is suitable for LPG, I-butane, propane, methane, alcohol, Hydrogen and smoke detection. It has high sensitivity and quick response. In addition, the sensitivity can be adjusted by the potentiometer.

Bu analog gaz sensörü - MQ2, hem tüketici elektroniği hem de endüstriyel pazarlardaki gaz kaçağı tespit ekipmanlarında kullanılır. Bu sensör LPG, I-bütan, propan, metan, alkol, Hidrojen ve duman tespiti için uygundur. Hassasiyeti ve çabuk tepkisi vardır. Ek olarak, hassasiyet potansiyometre ile ayarlanabilir.

Specifications: / Özellikler

Power supply: 5V
Interface type: Analog
Wide detecting scope
Quick response and high sensitivity
Simple drive circuit
Stable and long lifespan
Size: 49.7*20mm
Weight: 8g

Güç kaynağı: 5V
Arayüz tipi: Analog
Geniş tespit kapsamı
Hızlı tepki ve yüksek hassasiyet
Basit tahrik devresi
Kararlı ve uzun ömürlü
Ebat: 49.7*20mm
Ağırlık: 8g

Connection for UNO R3: / UNO R3 Bağlantısı

Connection for MEGA 2560 R3: / MEGA 2560 R3 Bağlantısı

Sample Code: / Örnek Kod

void setup()
{
  Serial.begin(9600); //Set serial baud rate to 9600 bps
}
void loop()
{int val;
val=analogRead(0);//Read Gas value from analog 0
Serial.println(val,DEC);//Print the value to serial port
delay(100);
}

Project 25: ADXL345 Three Axis Acceleration Module / ADXL345 Üç Eksenli Hız Modülü

Introduction: / Tanıtım
The ADXL345 is a small, thin, low power, 3-axis MEMS accelerometer with high resolution (13-bit) measurement at up to +-16 g. Digital output data is formatted as 16-bit twos complement and is accessible through either a SPI (3-or 4-wire) or I2C digital interface.
The ADXL345 is well suited to measure the static acceleration of gravity in tilt-sensing applications, as well as dynamic acceleration resulting from motion or shock. Its high resolution (4 mg/LSB) enables measurement of inclination change less than 1.0 degrees.

ADXL345, +-16 g'a kadar yüksek çözünürlük (13-bit) ölçümü ile küçük, ince, düşük güçlü, 3-eksenli MEMS ivmeölçerdir. Dijital çıkış verileri, 16-bit ikişer tamamlayıcı olarak biçimlendirilmiştir ve bir SPI (3 veya 4 kablolu) veya I2C dijital arabiriminden erişilebilir.
ADXL345, eğim algılama uygulamalarında yerçekiminin statik ivmesini ve hareket veya şoktan kaynaklanan dinamik ivmeyi ölçmek için çok uygundur. Yüksek çözünürlüğü (4 mg/LSB), eğim değişiminin 1,0 dereceden düşük ölçümünü sağlar.

Specifications: / Özellikler

2.0 - 3.6V DC Supply Voltage
Ultra Low Power: 40uA in measurement mode, 0.1uA in standby@ 2.5V
Tap/Double Tap Detection
Free-Fall Detection
SPI and I2C interfaces
Size: 30*20mm
Weight: 3g

2.0 - 3.6V DC Besleme Gerilimi
Ultra Düşük Güç: Ölçüm modunda 40uA, bekleme modunda 0.1uA @ 2.5V
Dokunma/Çift Dokunma Algılama
Serbest Düşmeyi Algılama
SPI ve I2C arayüzleri
Ebat: 30*20mm
Ağırlık: 3g

Connection for UNO R3: / UNO R3 Bağlantısı

Connection for MEGA 2560 R3: / MEGA 2560 R3 Bağlantısı

Sample Code: / Örnek Kod

/*
The circuit:
 VCC: 5V
 GND: ground
 SCL: UNO SLC
 SDA: UNO SDA

 This example code is in the public domain.

*/
#include
// Registers for ADXL345
#define ADXL345_ADDRESS (0xA6 >> 1)  // address for device is 8 bit but shift to the
                                     // right by 1 bit to make it 7 bit because the
                                     // wire library only takes in 7 bit addresses
#define ADXL345_REGISTER_XLSB (0x32)

int accelerometer_data[3];
// void because this only tells the cip to send data to its output register
// writes data to the slave's buffer
void i2c_write(int address, byte reg, byte data) {
  // Send output register address
  Wire.beginTransmission(address);
  // Connect to device
  Wire.write(reg);
  // Send data
  Wire.write(data); //low byte
  Wire.endTransmission();
}

// void because using pointers
// microcontroller reads data from the sensor's input register
void i2c_read(int address, byte reg, int count, byte* data) {
  // Used to read the number of data received
  int i = 0;
  // Send input register address
  Wire.beginTransmission(address);
  // Connect to device
  Wire.write(reg);
  Wire.endTransmission();

  // Connect to device
  Wire.beginTransmission(address);
  // Request data from slave
  // Count stands for number of bytes to request
  Wire.requestFrom(address, count);
  while(Wire.available()) // slave may send less than requested
  {
    char c = Wire.read(); // receive a byte as character
    data[i] = c;
    i++;
  }
  Wire.endTransmission();
}

void init_adxl345() {
  byte data = 0;

  i2c_write(ADXL345_ADDRESS, 0x31, 0x0B);   // 13-bit mode  +_ 16g
  i2c_write(ADXL345_ADDRESS, 0x2D, 0x08);   // Power register

  i2c_write(ADXL345_ADDRESS, 0x1E, 0x00);   // x
  i2c_write(ADXL345_ADDRESS, 0x1F, 0x00);   // Y
  i2c_write(ADXL345_ADDRESS, 0x20, 0x05);   // Z

  // Check to see if it worked!
  i2c_read(ADXL345_ADDRESS, 0X00, 1, &data);
  if(data==0xE5)
    Serial.println("it work Success");
  else
    Serial.println("it work Fail");
}

void read_adxl345() {
  byte bytes[6];
  memset(bytes,0,6);

  // Read 6 bytes from the ADXL345
  i2c_read(ADXL345_ADDRESS, ADXL345_REGISTER_XLSB, 6, bytes);
  // Unpack data
  for (int i=0;i<3;++i) {
    accelerometer_data[i] = (int)bytes[2*i] + (((int)bytes[2*i + 1]) << 8);
  }
}
// initialise and start everything
void setup() {
  Wire.begin();
  Serial.begin(9600);
  for(int i=0; i<3; ++i) {
    accelerometer_data[i]  = 0;
  }
  init_adxl345();
}

void loop() {
  read_adxl345();
  Serial.print("ACCEL: ");
  Serial.print(float(accelerometer_data[0])*3.9/1000);//3.9mg/LSB scale factor in 13-bit mode
  Serial.print("\t");
  Serial.print(float(accelerometer_data[1])*3.9/1000);
  Serial.print("\t");
  Serial.print(float(accelerometer_data[2])*3.9/1000);
  Serial.print("\n");
  delay(100);
}

Project 26: HC-SR04 Ultrasonic Sensor / HC-SR04 Ultrasonik Sensör

Introduction: / Tanıtım
The HC-SR04 Ultrasonic Sensor is a very affordable proximity/distance sensor that has been used mainly for object avoidance in various robotics projects. It essentially gives your Arduino eyes / spacial awareness and can prevent your robot from crashing or falling off a table. It has also been used in turret applications, water level sensing, and even as a parking sensor. This simple project will use the HC-SR04 sensor with an Arduino and a Processing sketch to provide a neat little interactive display on your computer screen.

HC-SR04 Ultrasonik Sensör, çeşitli robotik projelerinde ağırlıklı olarak nesneden kaçınmak için kullanılan çok uygun fiyatlı bir yakınlık/mesafe sensörüdür. Temel olarak Arduino'nuza gözlerini/uzaysal-farkındalığını verir ve robotunuzun masadan düşmesini veya çarpmasını önleyebilir. Turret uygulamalarında, su seviyesi algılamada ve hatta bir park sensörü olarak da kullanılmıştır. Bu basit projede, bilgisayarınızın ekranında düzgün ve küçük bir etkileşim ekranı sağlamak için HC-SR04 sensörünü bir Arduino ve bir İşlem taslağı kullanılacaktır.

Specifications: / Özellikler

Working Voltage: DC 5V
Working Current: 15mA
Working Frequency: 40Hz
Max Range: 4m
Min Range: 2cm
Measuring Angle: 15 degree
Trigger Input Signal: 10µS TTL pulse
Echo Output Signal, Input TTL level signal and the range in proportion
Size: 46*20.4mm
Weight: 9g

Çalışma gerilimi: dc 5v
Çalışma akımı: 15mA
Çalışma Frekansı: 40Hz
Maksimum Menzil: 4 m
Minimum Menzil: 2 cm
Ölçüm Açısı: 15 derece
Tetik Giriş Sinyali: 10µS TTL darbesi
Yankı Çıkış Sinyali, Giriş TTL seviye sinyali ve menzil orantılı
Ebat: 46*20,4mm
Ağırlık: 9g

Connection for UNO R3: / UNO R3 Bağlantısı

Connection for MEGA 2560 R3: / MEGA 2560 R3 Bağlantısı

Sample Code: / Örnek Kod

VCC to arduino 5v
GND to arduino GND
Echo to Arduino pin 7
Trig to Arduino pin 8


#define echoPin 7 // Echo Pin
#define trigPin 8 // Trigger Pin
#define LEDPin 13 // Onboard LED
int maximumRange = 200; // Maximum range needed
int minimumRange = 0; // Minimum range needed
long duration, distance; // Duration used to calculate distance

void setup() {
 Serial.begin (9600);
 pinMode(trigPin, OUTPUT);
 pinMode(echoPin, INPUT);
 pinMode(LEDPin, OUTPUT); // Use LED indicator (if required)
}

void loop() {
/* The following trigPin/echoPin cycle is used to determine the
 distance of the nearest object by bouncing soundwaves off of it. */
 digitalWrite(trigPin, LOW);
 delayMicroseconds(2);

 digitalWrite(trigPin, HIGH);
 delayMicroseconds(10);
 digitalWrite(trigPin, LOW);
 duration = pulseIn(echoPin, HIGH);

 //Calculate the distance (in cm) based on the speed of sound.
 distance = duration/58.2;

 if (distance >= maximumRange || distance <= minimumRange){
 /* Send a negative number to computer and Turn LED ON
 to indicate "out of range" */
 Serial.println("-1");
 digitalWrite(LEDPin, HIGH);
 }
 else {
 /* Send the distance to the computer using Serial protocol, and
 turn LED OFF to indicate successful reading. */
 Serial.println(distance);
 digitalWrite(LEDPin, LOW);
 }

 //Delay 50ms before next reading.
 delay(50);
}

Project 27: Joystick Module / Joystick Modülü

thumb

Introduction: / Tanıtım
Lots of robot projects need joystick. This module provides an affordable solution. By simply connecting to two analog inputs, the robot is at your commands with X, Y control. It also has a switch that is connected to a digital pin. This joystick module can be easily connected to Arduino by IO Shield. This module is also for Arduino shield (V5).

Birçok robot projesinin joystick'e ihtiyacı vardır. Bu modül uygun bir çözüm sunar. Sadece iki analog girişe bağlanarak robot, X ve Y kontrolüyle emrinize sunar. Aynı zamanda dijital bir pine bağlı bir anahtara sahiptir. Bu joystick modülü, Arduino'ya I / O Shield ile kolayca bağlanabilir. Bu modül, Arduino shield (V5) için de uygundur.

Specifications: / Özellikler

Supply Voltage: 3.3V to 5V
Interface: Analog x2, Digital x1
Size: 40*28mm
Weight: 12g

Besleme Gerilimi: 3.3V - 5V
Arayüz: Analog x2, Dijital x1
Boyut: 40*28mm
Ağırlık: 12g

Connection for UNO R3: / UNO R3 Bağlantısı

Connection for MEGA 2560 R3: / MEGA 2560 R3 Bağlantısı

Sample Code: / Örnek Kod

int JoyStick_X = 0; //x
int JoyStick_Y = 1; //y
int JoyStick_Z = 3; //key
  void setup()
{
  pinMode(JoyStick_Z, INPUT);
  Serial.begin(9600); // 9600 bps
}
void loop()
{
  int x,y,z;
  x=analogRead(JoyStick_X);
  y=analogRead(JoyStick_Y);
  z=digitalRead(JoyStick_Z);
  Serial.print(x ,DEC);
  Serial.print(",");
  Serial.print(y ,DEC);
  Serial.print(",");
  Serial.println(z ,DEC);
  delay(100);
}

Project 28: 5V Relay Module / 5V Röle Modülü

thumb

Introduction: / Tanıtım
This single relay module can be used in interactive projects. This module uses SINGLE 5V high-quality relay. It can also be used to control lighting, electrical and other equipment. The modular design makes it easy to expand with the Arduino board. The Relay output is by a light-emitting diode. It can be controlled through digital IO port, such as solenoid valves, lamps, motors and other high current or high voltage devices.

Bu tek röle modülü etkileşimli projelerde kullanılabilir. Bu modül, Tekli 5V yüksek kaliteli röle kullanır. Ayrıca aydınlatmayı, elektrikli cihazları ve diğer ekipmanları kontrol etmek için de kullanılabilir. Modüler tasarımıyla, Arduino kartı genişletmeyi kolaylaştırır. Röle çıkışı, ışık yayan bir diyot (LED) ile gözlenir. Solenoid vanalar, lambalar, motorlar ve diğer benzer yüksek akım veya yüksek voltaj cihazları dijital I / O (giriş/çıkış) portu üzerinden kontrol edilebilir.

Specifications: / Özellikler

Type: Digital
Rated Current: 10A (NO) 5A (NC)
Maximum switching voltage: 150VAC 24VDC
Digital interface
Control signal: TTL level
Rated load: 8A 150VAC (NO) 10A 24VDC (NO), 5A 250VAC (NO/NC) 5A 24VDC (NO/NC)
Maximum switching power: AC1200VA DC240W (NO) AC625VA DC120W (NC)
Contact action time: 10ms
Size: 40*28mm
Weight: 15g

Tür: Dijital
Anma Akımı: 10A (NO) 5A (NC)
Maksimum anahtarlama voltajı: 150VAC 24VDC
Dijital arayüz
Kontrol sinyali: TTL seviyesi
Nominal yük: 8A 150VAC (NO) 10A 24VDC (NO), 5A 250VAC (NO/NC) 5A 24VDC (NO/NC)
Maksimum anahtarlama gücü: AC1200VA DC240W (NO) AC625VA DC120W (NC)
Temas eylem süresi: 10ms
Ebat: 40*28mm
Ağırlık: 15g

Connection for UNO R3: / UNO R3 Bağlantısı

Connection for MEGA 2560 R3: / MEGA 2560 R3 Bağlantısı

Sample Code: / Örnek Kod

 int Relay = 8;
  void setup()
{
  pinMode(13, OUTPUT);         //Set Pin13 as output
  digitalWrite(13, HIGH);     //Set Pin13 High
  pinMode(Relay, OUTPUT);     //Set Pin3 as output
}
void loop()
{
          digitalWrite(Relay, HIGH);   //Turn off relay
          delay(2000);
          digitalWrite(Relay, LOW);    //Turn on relay
          delay(2000);
}

Project 29: DS3231 Clock Module / DS3231 Saat Modülü

Introduction: / Tanıtım
DS3231 is equipped with integrated TCXO and crystal, which makes it a cost-effective I2C real time clock with high precision. The device carries a battery input, so even if you disconnect the main power supply, it can still maintain accurate timing. The integrated oscillator ensures the long-term accuracy of the device and reduces the number of components. DS3231 provides both commercial and industrial temperature range and supports 16 pins thin small outline package (300mil). The module itself can adapt to the system of 3.3V and 5V without level switch, which is quite convenient!

DS3231, entegre TCXO ve kristal ile donatılmıştır ve bu onu düşük maliyetli ve yüksek hassasiyetli I2C gerçek zamanlı saat yapar. Cihaz bir pil girişi taşır, böylece ana güç kaynağını kesseniz bile, doğru zamanlamayı koruyabilir. Entegre osilatör, cihazın uzun vadeli doğruluğunu sağlar ve bileşen sayısını azaltır. DS3231, hem ticari hem de endüstriyel sıcaklık aralığı koşullarını sağlar ve 16 pinli thin small outline package (300mil) yüzey montajına sahiptir. Bu modül kendi kendini voltaj seviye anahtarına gerek duymadan 3.3V ve 5V sistemine adapte edebilir!

Specifications: / Özellikler

Temperature range: -40 to +85;
Timing accuracy : ± 5ppm (±0.432 seconds / day)
Provide battery backup for continuous timing
Low power consumption
Device package and function compatible with DS3231
Complete clock calendar function contains seconds and minutes, hour, week, date, month, and year timing and provides leap year compensation until 2100.
Two calendar clock
Output: 1Hz and 32.768kHz
Reset output and Input Debounce of Pushbutton
High speed (400kHz), I2C serial bus
Supply voltage: +3.3V to +5.5V
Digital temperature sensor with a precision of ±3°C
Working temperature: -40 ~ C to +85 ~ C
16 pins Small Outline Package (300mil)
Size: 30*20mm
Weight: 4g

Sıcaklık aralığı: -40 ~ +85;
Zamanlama hassasiyeti: ±5ppm (± 0.432 saniye / gün)
Sürekli zamanlama için pil yedekleme sağlayın
Düşük güç tüketimi
DS3231 ile uyumlu cihaz paketi ve işlevi
Tam saatli takvim işlevi saniye ve dakika, saat, hafta, tarih, ay ve yıl zamanlamasını içerir ve 2100'e kadar artık yıl telafisi sağlar.
İki takvim saati
Çıkış: 1Hz ve 32.768kHz
Reset, Output ve Input Buton Debounce
Yüksek hızlı (400kHz), I2C seri veriyolu
Besleme gerilimi: +3.3V ~ +5.5V
dijital sıcaklık sensörü hassasiyeti ±3°C
Çalışma sıcaklığı: -40°C ~ +85°C
16 pin İnce Küçük Anahat Paketi (300mil) (TSOP)
Ebat: 30*20mm
Ağırlık: 4g

Connection for UNO R3: / UNO R3 Bağlantısı
This module adopts the IIC test method, so only need to connect ‘SDA’ to Arduino A4, ‘SCL’ to A5, ‘+’ to VCC and ‘-’ to GND as follows:

Bu modül IIC test yöntemini benimsemektedir, bu nedenle yalnızca SDA'yı Arduino A4'e, SCL'yi A5'e, + pini +VCC'ye ve - pini GND'ye (toprağa) bağlamanız gerekir:

Connection for MEGA 2560 R3: / MEGA 2560 R3 Bağlantısı

Sample Code: / Örnek Kod

 #include
#include "DS3231.h"
DS3231 RTC; //Create the DS3231 object
char weekDay[][4] = {"Sun", "Mon", "Tue", "Wed", "Thu", "Fri", "Sat" };
//year, month, date, hour, min, sec and week-day(starts from 0 and goes to 6)
//writing any non-existent time-data may interfere with normal operation of the RTC.
//Take care of week-day also.
DateTime dt(2011, 11, 10, 15, 18, 0, 5);//open the series port and you can check time here or make a change to the time as needed.
void setup ()
{   Serial.begin(57600);//set baud rate to 57600
    Wire.begin();
    RTC.begin();
    RTC.adjust(dt); //Adjust date-time as defined 'dt' above
}
void loop ()
{
 DateTime now = RTC.now(); //get the current date-time
    Serial.print(now.year(), DEC);
    Serial.print('/');
    Serial.print(now.month(), DEC);
    Serial.print('/');
    Serial.print(now.date(), DEC);
    Serial.print(' ');
    Serial.print(now.hour(), DEC);
    Serial.print(':');
    Serial.print(now.minute(), DEC);
    Serial.print(':');
    Serial.print(now.second(), DEC);
    Serial.println();
    Serial.print(weekDay[now.dayOfWeek()]);
    Serial.println();
    delay(1000);
}

Before compiling the code, you’d better put DS3231 library under file into Arduino catalogue.

Kodu derlemeden önce, DS3231 kütüphanesini Arduino kataloğuna dosyalamanız önerilir.

Result: / Sonuç
Done uploading the code to arduino, open the serial monitor and get the following results:

Kodu arduino'ya yükledikten sonra seri monitörü açın ve aşağıdaki sonuçları alın:

thumb

Project 30: DHT11 Temperature and Humidity Sensor / DHT11 Sıcaklık ve Nem Sensörü

thumb

Introduction: / Tanıtım
This DHT11 Temperature and Humidity Sensor features calibrated digital signal output with the temperature and humidity sensor complex. Its technology ensures high reliability and excellent long-term stability. A high-performance 8-bit microcontroller is connected. This sensor includes a resistive element and a sense of wet NTC temperature measuring devices. It has the advantages of excellent quality, fast response, anti-interference ability and high cost performance.
Each DHT11 sensor features extremely accurate calibration data of humidity calibration chamber. The calibration coefficients stored in the OTP program memory, internal sensors detect signals in the process, and we should call these calibration coefficients. The single-wire serial interface system is integrated to make it quick and easy. Qualities of small size, low power, and 20-meter signal transmission distance make it a widely applied application and even the most demanding one. Convenient connection and special package can be provided according to your need.

Bu DHT11 Sıcaklık ve Nem Sensörü, kalibre edilmiş dijital sinyal çıkışına sahip sıcaklık sensörü ve nem sensörü kompleksinden oluşur. Teknolojisi yüksek güvenilirlik ve mükemmel uzun vadeli istikrar sağlar. Yüksek performanslı bir 8-bit mikrodenetleyici bağlanmıştır. Bu sensör, dirençli bir bileşen ve ıslaklığı hisseden NTC sıcaklık ölçüm cihazları içerir. Mükemmel kalite, hızlı tepki, parazit önleyici özellik ve yüksek fiyat/maliyet performansı avantajlarına sahiptir.
Her DHT11 sensöründe nem kalibrasyon odasının (calibration chamber) son derece hassas kalibrasyon verileri bulunur. Kalibrasyon katsayıları OTP program hafızasında saklanır. Dahili sensörler işlem sırasında sinyalleri algılar ve bu kalibrasyon katsayılarına başvurur. Tek kablolu seri arayüz sistemi, hız ve kolaylık sağlaması için entegre edilmiştir. Küçük ebatı, düşük güç tüketimi ve 20 metrelik sinyal aktarım mesafesi gibi nitelikleri, onu yaygın olarak kullanılan bir uygulama ve hatta en iyisi haline getirir.

Specifications: / Özellikler

Supply Voltage: +5 V
Temperature Range: 0-50 °C error of ± 2 °C
Humidity: 20-90% RH ± 5% RH error
Interface: Digital
Size: 30*20mm
Weight: 4g

Besleme Gerilimi: +5 V
Sıcaklık Aralığı: 0 ~ 50°C ±2°C hata payı
Nem aralığı: %20 ~ %90 RH ±%5 RH hata payı
Arayüz: Dijital
Ebat: 30*20mm
Ağırlık: 4g

Connection for UNO R3: / UNO R3 Bağlantısı

Connection for MEGA 2560 R3: / MEGA 2560 R3 Bağlantısı

Sample Code: / Örnek Kod

Please download the DHT11Lib firstly. Or see the website

Lütfen önce DHT11Lib'i indirin. Veya web sitesine bakın

#include
dht11 DHT;
#define DHT11_PIN 4

void setup(){
  Serial.begin(9600);
  Serial.println("DHT TEST PROGRAM ");
  Serial.print("LIBRARY VERSION: ");
  Serial.println(DHT11LIB_VERSION);
  Serial.println();
  Serial.println("Type,\tstatus,\tHumidity (%),\tTemperature (C)");
}

void loop(){
  int chk;
  Serial.print("DHT11, \t");
  chk = DHT.read(DHT11_PIN);    // READ DATA
  switch (chk){
    case DHTLIB_OK:
                Serial.print("OK,\t");
                break;
    case DHTLIB_ERROR_CHECKSUM:
                Serial.print("Checksum error,\t");
                break;
    case DHTLIB_ERROR_TIMEOUT:
                Serial.print("Time out error,\t");
                break;
    default:
                Serial.print("Unknown error,\t");
                break;
  }
 // DISPLAT DATA
  Serial.print(DHT.humidity,1);
  Serial.print(",\t");
  Serial.println(DHT.temperature,1);

  delay(1000);
}

Project 31: Soil Humidity Sensor / Toprak Nem Sensörü

thumb
Introduction: / Tanıtım
This is a simple soil humidity sensor aims to detect the soil humidity. If the soil is lack of water, the analog value output by the sensor will decrease, otherwise, it will increase. If you use this sensor to make an automatic watering device, it can detect whether your botany is thirsty so as to prevent it from withering when you go out. Using the sensor with Arduino controller makes your plant more comfortable and your garden smarter.
The soil humidity sensor module is not as complicated as you might think. If you need to detect the soil in your project, it will be your best choice.
The sensor is set with two probes inserted into the soil, then with the current go through the soil, the sensor will get resistance value by reading the current changes between the two probes and convert such resistance value into moisture content. The higher the moisture (less resistance), the higher conductivity the soil has.
The surface of the sensor have undergone metallization process to prolong its service life. Insert it into the soil and then use the AD converter to read it. With the help of this sensor, the plant can remind you: I need water.

Bu, toprak nemini tespit etmeyi amaçlayan basit bir toprak nem sensörüdür. Toprağın su eksikliği varsa, sensör tarafından üretilen analog değer azalır, aksi takdirde artar. Otomatik bir sulama cihazı yapmak için bu sensörü kullanırsanız, uzun süreli uzak kaldığınızda solmasını istemediğiniz bitkilerin su ihtiyacını tespit edebilir. Bu sensörü Arduino denetleyiciyle birleştirip, tesisinizi daha konforlu ve bahçenizi daha akıllı hale getirebilirsiniz.

Toprak nemi sensör modülü düşündüğünüz kadar karmaşık değildir, bu nedenle projenizdeki toprağı kontrol etmeniz gerekiyorsa, en iyi seçim olacaktır. Sensör, toprağa yerleştirilen iki prob ile çalışır. Akım topraktan geçtiğinde, sensör iki prob arasındaki akım değişikliklerini okuyarak direnç değerini alır ve ardından direnç değerini nem içeriği verisine dönüştürür. Nem arttıkça (daha az direnç) toprağın iletkenliği de artar.
Sensörün yüzeyi servis ömrünü uzatmak için metalizasyon işleminden geçirilmiştir. Toprağa yerleştirin ve okumak için A/D (Analog/Dijital) dönüştürücüsünü kullanın. Bu sensör yardımıyla, bitkiler size susadığını hatırlatabilir.

Specification:

Power Supply Voltage: 3.3V or 5V
Working Current: 20mA
Output Voltage: 0-2.3V (When the sensor is totally immersed in water, the voltage will be 2.3V) power supply,the higher humidity, the higher the output voltage
Packaging : Electrostatic bag sealing
Sensor type: Analog output
Interface definition: Pin1 signal, pin2 GND, pin3 VCC
Service life: About one year (gold-plated surface for enhancing conductivity and corrosion resistance )
Module size: 20X60mm

Güç Kaynağı Voltajı: 3.3V veya 5V
Çalışma Akımı: m 20mA
Çıkış Voltajı: 0-2.3V (Sensör tamamen suya batırıldığında voltaj 2.3V olur) Nem oranı arttıkça çıkış voltajı artar
Paket : Electrostatic mühürlü poşet
Sensör Tipi: Analog çıkış
Arayüz: S pini sinyal, + pin VCC, - pin toprak
Servis ömrü: Yaklaşık bir yıl (iletkenliği ve korozyon direncini arttırmak için altın kaplamalı yüzey)
Modül Ebatı: 20X60mm

Connection for UNO R3: / UNO R3 Bağlantısı

Connection for MEGA 2560 R3: / MEGA 2560 R3 Bağlantısı

Sample Code: / Örnek Kod

  /*
# 0  ~300     dry soil
  # 300~700     humid soil
  # 700~950     in water
*/
 void setup(){
 Serial.begin(57600);
 }

void loop(){

  Serial.print("Moisture Sensor Value:");
  Serial.println(analogRead(0));
  delay(100);
}

Project 32: RC522 RFID Module / RC522 RFID Modül

thumb

Introduction: / Tanıtım
MF522-AN module adopts Philips MFRC522 original reader circuit chip design, easy to use, low cost, suitable for equipment development, development of advanced applications, the need for the user of RF card terminal design / production. It can be loaded directly into a variety of readers molds. Module uses voltage of 3.3V, through the SPI interface using simple few lines, it can be directly connected to any CPU board communication modules to guarantee stable and reliable work and reader distance.

MF522-AN modülü, Philips MFRC522 orijinal okuyucu-devre yonga tasarımı temelinde, kullanımı kolay, düşük maliyetli, ekipman geliştirmeye uygun, kart okuyucu gibi gelişmiş uygulamaların geliştirilmesi, kullanıcının RF kart terminali tasarımı/üretimi ihtiyacını benimser. Bu modül doğrudan çeşitli okuyucu kalıplarına yüklenebilir. Modül 3.3V voltaj kullanır ve kullanıcıya kararlı ve güvenilir okuyucu mesafesini garanti edebilir ve basit birkaç kablo kullanarak SPI arayüzü üzerinden herhangi bir CPU kartı iletişim modülüne doğrudan bağlanabilir.

Electrical Parameters:

Current:13-26mA / DC 3.3V
Idle current:10-13mA / DC 3.3V
Sleep current: <80µA
Peak current: <30mA
Operating frequency: 13.56 MHz
Supported card types: mifare1 S50,mifare1 S70, mifare UltraLight, mifare Pro, mifare Desfire
Dimensions: 40mm * 60mm
Environmental operating temperature: -20-80 °C
Environment storage temperature: -40-85 °C
Relative humidity: 5% ~ 95%

Akım: 13-26mA / DC 3.3V
Rölanti Akımı: 10-13mA / DC 3.3V
Uyku akımı: <80µA
Tepe akımı: <30mA
Çalışma Frekansı: 13.56 MHz
Desteklenen kart türleri: mifare1 S50, mifare1 S70, mifare UltraLight, mifare Pro, mifare Desfire
Ebat : 40mm*60mm
Çevre çalışma sıcaklığı: -20°C ~ +80°C
Çevre depolama sıcaklığı: -40°C ~ +85°C
Bağıl Nem: %5 ~ %95

Connection for UNO R3: / UNO R3 Bağlantısı

Connection for MEGA 2560 R3: / MEGA 2560 R3 Bağlantısı

Sample Code: / Örnek Kod

#include
#define	uchar	unsigned char
#define	uint	unsigned int
#define MAX_LEN 16
const int chipSelectPin = 10;//if the controller is UNO,328,168
const int NRSTPD = 5;

//MF522command word
#define PCD_IDLE              0x00               //NO action;concel current command
#define PCD_AUTHENT           0x0E               //verify key
#define PCD_RECEIVE           0x08               //receive data
#define PCD_TRANSMIT          0x04               //send data
#define PCD_TRANSCEIVE        0x0C               //receive and send data
#define PCD_RESETPHASE        0x0F               //reset
#define PCD_CALCCRC           0x03               //CRC calculation

//Mifare_One Card command word
#define PICC_REQIDL           0x26               // line-tracking area is dormant #define PICC_REQALL           0x52                     //line-tracking area is interfered
#define PICC_ANTICOLL         0x93               //Anti collision
#define PICC_SElECTTAG        0x93               //choose cards
#define PICC_AUTHENT1A        0x60               //Verify A key
#define PICC_AUTHENT1B        0x61               //Verify B key
#define PICC_READ             0x30               // Reader Module
#define PICC_WRITE            0xA0               // letter block
#define PICC_DECREMENT        0xC0
#define PICC_INCREMENT        0xC1
#define PICC_RESTORE          0xC2               //Transfer data to buffer
#define PICC_TRANSFER         0xB0               //Save buffer data
#define PICC_HALT             0x50               //Dormancy


//MF522 Error code returned when communication
#define MI_OK                 0
#define MI_NOTAGERR           1
#define MI_ERR                2


//------------------MFRC522 Register---------------
//Page 0:Command and Status
#define     Reserved00            0x00
#define     CommandReg            0x01
#define     CommIEnReg            0x02
#define     DivlEnReg             0x03
#define     CommIrqReg            0x04
#define     DivIrqReg             0x05
#define     ErrorReg              0x06
#define     Status1Reg            0x07
#define     Status2Reg            0x08
#define     FIFODataReg           0x09
#define     FIFOLevelReg          0x0A
#define     WaterLevelReg         0x0B
#define     ControlReg            0x0C
#define     BitFramingReg         0x0D
#define     CollReg               0x0E
#define     Reserved01            0x0F
//Page 1:Command
#define     Reserved10            0x10
#define     ModeReg               0x11
#define     TxModeReg             0x12
#define     RxModeReg             0x13
#define     TxControlReg          0x14
#define     TxAutoReg             0x15
#define     TxSelReg              0x16
#define     RxSelReg              0x17
#define     RxThresholdReg        0x18
#define     DemodReg              0x19
#define     Reserved11            0x1A
#define     Reserved12            0x1B
#define     MifareReg             0x1C
#define     Reserved13            0x1D
#define     Reserved14            0x1E
#define     SerialSpeedReg        0x1F
//Page 2:CFG
#define     Reserved20            0x20
#define     CRCResultRegM         0x21
#define     CRCResultRegL         0x22
#define     Reserved21            0x23
#define     ModWidthReg           0x24
#define     Reserved22            0x25
#define     RFCfgReg              0x26
#define     GsNReg                0x27
#define     CWGsPReg	          0x28
#define     ModGsPReg             0x29
#define     TModeReg              0x2A
#define     TPrescalerReg         0x2B
#define     TReloadRegH           0x2C
#define     TReloadRegL           0x2D
#define     TCounterValueRegH     0x2E
#define     TCounterValueRegL     0x2F
//Page 3:TestRegister
#define     Reserved30            0x30
#define     TestSel1Reg           0x31
#define     TestSel2Reg           0x32
#define     TestPinEnReg          0x33
#define     TestPinValueReg       0x34
#define     TestBusReg            0x35
#define     AutoTestReg           0x36
#define     VersionReg            0x37
#define     AnalogTestReg         0x38
#define     TestDAC1Reg           0x39
#define     TestDAC2Reg           0x3A
#define     TestADCReg            0x3B
#define     Reserved31            0x3C
#define     Reserved32            0x3D
#define     Reserved33            0x3E
#define     Reserved34			  0x3F
uchar serNum[5];
uchar  writeDate[16] ={'T', 'e', 'n', 'g', ' ', 'B', 'o', 0, 0, 0, 0, 0, 0, 0, 0,0};
uchar sectorKeyA[16][16] = {{0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF},
                             {0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF},
                             {0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF},
                            };
 uchar sectorNewKeyA[16][16] = {{0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF},
                                {0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xff,0x07,0x80,0x69, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF},
                                {0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xff,0x07,0x80,0x69, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF},
                               };

void setup() {
   Serial.begin(9600);                       // RFID reader SOUT pin connected to Serial RX pin at 2400bps
 // start the SPI library:
  SPI.begin();

  pinMode(chipSelectPin,OUTPUT);             // Set digital pin 10 as OUTPUT to connect it to the RFID /ENABLE pin
    digitalWrite(chipSelectPin, LOW);          // Activate the RFID reader
  pinMode(NRSTPD,OUTPUT);               // Set digital pin 10 , Not Reset and Power-down
    digitalWrite(NRSTPD, HIGH);

  MFRC522_Init();
}

void loop()
{
  	uchar i,tmp;
	uchar status;
        uchar str[MAX_LEN];
        uchar RC_size;
        uchar blockAddr;	//Select the address of the operation 0~63


		// searching card, return card type
		status = MFRC522_Request(PICC_REQIDL, str);
		if (status == MI_OK)
		{
		}


		status = MFRC522_Anticoll(str);
		memcpy(serNum, str, 5);
		if (status == MI_OK)
		{
                        Serial.println("The card's number is  : ");
			Serial.print(serNum[0],BIN);
			Serial.print(serNum[1],BIN);
			Serial.print(serNum[2],BIN);
			Serial.print(serNum[3],BIN);
			Serial.print(serNum[4],BIN);
                        Serial.println(" ");
		}

		// select card, return card capacity
		RC_size = MFRC522_SelectTag(serNum);
		if (RC_size != 0)
		{}

		// write data card
		blockAddr = 7;		// data block 7
		status = MFRC522_Auth(PICC_AUTHENT1A, blockAddr, sectorKeyA[blockAddr/4], serNum);	// authentication
		if (status == MI_OK)
		{
			// write data
			status = MFRC522_Write(blockAddr, sectorNewKeyA[blockAddr/4]);
                        Serial.print("set the new card password, and can modify the data of the Sector: ");
                        Serial.print(blockAddr/4,DEC);

                        // write data
                        blockAddr = blockAddr - 3 ;
                        status = MFRC522_Write(blockAddr, writeDate);
                        if(status == MI_OK)
                        {
                           Serial.println("OK!");
                        }
		}

		// read card
		blockAddr = 7;		// data block 7
		status = MFRC522_Auth(PICC_AUTHENT1A, blockAddr, sectorNewKeyA[blockAddr/4], serNum);	// authentication
		if (status == MI_OK)
		{
			// read data
                        blockAddr = blockAddr - 3 ;
                        status = MFRC522_Read(blockAddr, str);
			if (status == MI_OK)
			{
                                Serial.println("Read from the card ,the data is : ");
				for (i=0; i<16; i++)
				{
              			      Serial.print(str[i]);
				}
                                Serial.println(" ");
			}
		}
                Serial.println(" ");
		MFRC522_Halt();			// command card to enter standby mode

}

void Write_MFRC522(uchar addr, uchar val)
{
	digitalWrite(chipSelectPin, LOW);

	SPI.transfer((addr<<1)&0x7E);
	SPI.transfer(val);

	digitalWrite(chipSelectPin, HIGH);
}


uchar Read_MFRC522(uchar addr)
{
	uchar val;

	digitalWrite(chipSelectPin, LOW);

	// address format: 1XXXXXX0
	SPI.transfer(((addr<<1)&0x7E) | 0x80);
	val =SPI.transfer(0x00);

	digitalWrite(chipSelectPin, HIGH);

	return val;
}


void SetBitMask(uchar reg, uchar mask)
{
    uchar tmp;
    tmp = Read_MFRC522(reg);
    Write_MFRC522(reg, tmp | mask);  // set bit mask
}



void ClearBitMask(uchar reg, uchar mask)
{
    uchar tmp;
    tmp = Read_MFRC522(reg);
    Write_MFRC522(reg, tmp & (~mask));  // clear bit mask
}



void AntennaOn(void)
{
	uchar temp;

	temp = Read_MFRC522(TxControlReg);
	if (!(temp & 0x03))
	{
		SetBitMask(TxControlReg, 0x03);
	}
}

void AntennaOff(void)
{
	ClearBitMask(TxControlReg, 0x03);
}

void MFRC522_Reset(void)
{
    Write_MFRC522(CommandReg, PCD_RESETPHASE);
}

void MFRC522_Init(void)
{
	digitalWrite(NRSTPD,HIGH);

	MFRC522_Reset();

	//Timer: TPrescaler*TreloadVal/6.78MHz = 24ms
    Write_MFRC522(TModeReg, 0x8D);		//Tauto=1; f(Timer) = 6.78MHz/TPreScaler
    Write_MFRC522(TPrescalerReg, 0x3E);	//TModeReg[3..0] + TPrescalerReg
    Write_MFRC522(TReloadRegL, 30);
    Write_MFRC522(TReloadRegH, 0);

	Write_MFRC522(TxAutoReg, 0x40);		//100%ASK
	Write_MFRC522(ModeReg, 0x3D);		//CRC initial value


	AntennaOn();		// open antenna
}
uchar MFRC522_Request(uchar reqMode, uchar *TagType)
{
	uchar status;
	uint backBits;			// received data bits

	Write_MFRC522(BitFramingReg, 0x07);		//TxLastBists = BitFramingReg[2..0]	???

	TagType[0] = reqMode;
	status = MFRC522_ToCard(PCD_TRANSCEIVE, TagType, 1, TagType, &backBits);

	if ((status != MI_OK) || (backBits != 0x10))
	{
		status = MI_ERR;
	}

	return status;
}

uchar MFRC522_ToCard(uchar command, uchar *sendData, uchar sendLen, uchar *backData, uint *backLen)
{
    uchar status = MI_ERR;
    uchar irqEn = 0x00;
    uchar waitIRq = 0x00;
    uchar lastBits;
    uchar n;
    uint i;

    switch (command)
    {
        case PCD_AUTHENT:		// card key authentication
		{
			irqEn = 0x12;
			waitIRq = 0x10;
			break;
		}
		case PCD_TRANSCEIVE:	// send data in FIFO
		{
			irqEn = 0x77;
			waitIRq = 0x30;
			break;
		}
		default:
			break;
    }

    Write_MFRC522(CommIEnReg, irqEn|0x80);	// Allow interrupt request
    ClearBitMask(CommIrqReg, 0x80);			// clear bits of all interrupt request
    SetBitMask(FIFOLevelReg, 0x80);			//FlushBuffer=1, FIFO initialization


	Write_MFRC522(CommandReg, PCD_IDLE);	//NO action; cancel current command	???

	// write data into FIFO
    for (i=0; i MAX_LEN)
                {
					n = MAX_LEN;
				}

				// read data which FIFO received
                for (i=0; i



Result: / Sonuç
In this experiment, when the IC card approaches, RFID module will write data to the IC card and read the card’s data, you can see it shown on the monitor window.

Bu deneyde, IC kartı yaklaştığında, RFID modülü IC kartına veri yazacak ve kartın verilerini okuyacaktır, monitör penceresinde görebilirsiniz.



Notes: if you want to use MEGA 2560 R3, please in the code change
const int chipSelectPin = 10;//if the controller is UNO,328,168
into
const int chipSelectPin = 53;//if the controller is MEGA 2560

Not: Denetleyici olarak MEGA 2560 R3 veya UNO R3 kullanmanız durumunda koddaki girdiler aşağıdaki gibi düzenlenmelidir.const int chipSelectPin = 10;  //denetleyici UNO,328,168  iseconst int chipSelectPin = 53;  //denetleyici MEGA 2560  ise




Resources / Kaynaklar
Video:
http://www.keyestudio.com/wp/ks0077-78-79-super-learning-kit/
PDF:
https://drive.google.com/open?id=1-lBWj4-JcaW_1a5FHhqCnELal4Gxy0eI
Download the code libraries of all projects: / Bütün projelerin Kod kütüphanesini indirin.
https://drive.google.com/open?id=14edhgrpuCcXtWTb_VLQh9-gU3B4hXSTg

Bu ürüne ilk yorumu siz yapın!

Yorum Yaz

Bu ürünün fiyat bilgisi, resim, ürün açıklamalarında ve diğer konularda yetersiz gördüğünüz noktaları öneri formunu kullanarak tarafımıza iletebilirsiniz.
Görüş ve önerileriniz için teşekkür ederiz.

Ürün resmi kalitesiz, bozuk veya görüntülenemiyor.

Ürün açıklamasında eksik bilgiler bulunuyor.

Ürün bilgilerinde hatalar bulunuyor.

Ürün fiyatı diğer sitelerden daha pahalı.

Bu ürüne benzer farklı alternatifler olmalı.

Keyestudio Süper Öğrenme Seti (Denetleyici Dahil Değil)

Contents (Hızlı Menü)

keyestudio Super Learning Kit for Arduino / Arduino Süper Öğrenme Kiti (UNO R3 ile birlikte)

Kit Introduction / Kit Tanıtımı

Kit Contents / Kit İçeriği

Project List / Proje Listesi

Project Details / Proje Listesi

Project 1: Hello World / Merhaba Dünya

Project 2: LED Blinking / LED Yakıp Söndürme

Project 3: PWM / PWM

Project 4: Traffic Light / Trafik Işıkları

Project 5: LED Chasing Effect / LED Takip Efekti

Project 6: Button-controlled LED / Buton ile LED Kontrolü

Project 7: Active Buzzer / Aktif Buzzer

Project 8: Passive Buzzer / Pasif Buzzer

Project 9: RGB LED / RGB LED

Project 10: Photo Resistor / Fotorezistör

Project 11: Flame Sensor / Alev Sensörü

Project 12: LM35 Temperature Sensor / LM35 Sıcaklık Sensörü

Project 13: Tilt Switch / Eğim Kontağı

Project 14: IR Remote Control / IR Uzaktan Kontrol

Project 15: Analog Value Reading / Analog Değer Okuma

Project 16: 74HC595 / 74HC595 Yonga

Project 17: 1-digit LED Segment Display / 1-digit LED Segment Göstergesi

Project 18: 4-digit LED Segment Display / 4-basamak LED Segment Göstergesi

Project 19: 8*8 LED Matrix / 8*8 LED Matriks

Project 20: 1602 LCD / 1602 LCD

Project 21: 9g Servo Control / 9g Servo Motor Kontrolü

Project 22: 5V Stepper Motor / 5V Step Motor

Project 23: PIR Motion Sensor / PIR Hareket Sensörü

Project 24: Analog Gas Sensor / Analog Gas Sensörü

Project 25: ADXL345 Three Axis Acceleration Module / ADXL345 Üç Eksenli Hız Modülü

Project 26: HC-SR04 Ultrasonic Sensor / HC-SR04 Ultrasonik Sensör

Project 27: Joystick Module / Joystick Modülü

Project 28: 5V Relay Module / 5V Röle Modülü

Project 29: DS3231 Clock Module / DS3231 Saat Modülü

Project 30: DHT11 Temperature and Humidity Sensor / DHT11 Sıcaklık ve Nem Sensörü

Project 31: Soil Humidity Sensor / Toprak Nem Sensörü

Project 32: RC522 RFID Module / RC522 RFID Modül

Resources / Kaynaklar

Tavsiye Et

Project 19: 88 LED Matrix / 88 LED Matriks
