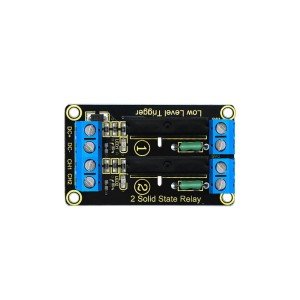

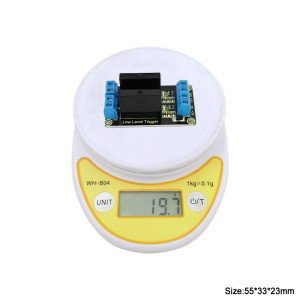

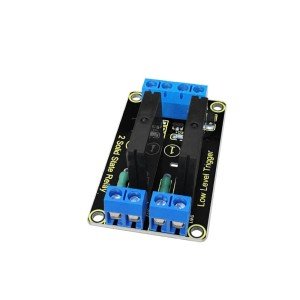

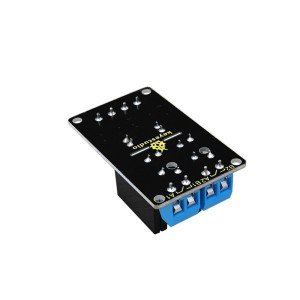

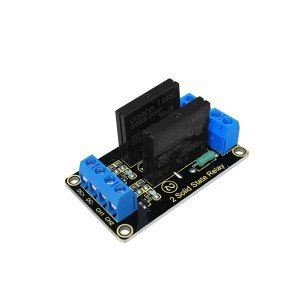

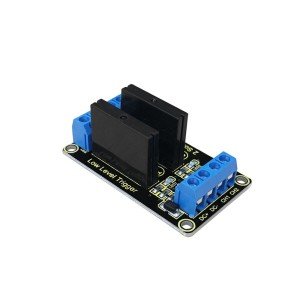

Keyestudio 2 Kanal Solid State Röle Modülü
Tanıtım
Keyestudio iki kanallı katı hal rölesi düşük seviye etkili bir katı hal rölesidir, yani giriş kontrol sinyalleri düşük seviyedeyken (0 - 1.5 V) röle açık; giriş kontrol sinyali yüksek seviyedeyken (3-5 V) röle kapalıdır. Katı Hal Rölesi, tamamı katı hal elektronik bileşenlerden oluşan yeni bir temassız anahtarlama cihazıdır. Elektromanyetik röle ile karşılaştırıldığında, temassız, uzun ömürlü, hızlı ve daha az dış etkileşim özellikleriyle güvenilirliği daha yüksektir. Keyestudio katı hal rölesinin çıkış kontrol terminali devreye bağlanmalıdır ve çalışma akımının 50mA'dan büyük olması gerekir, böylece katı hal rölesinin normal olarak bağlantısı kesilebilir.
Performans Parametreleri
- Elektriksel parametreler:
| Channel Kanal |
Voltage Voltaj |
Static Current Statik Akım |
Working Current Çalışma Voltajı |
Trigger Voltage Tetikleme Voltajı |
Trigger Current Tetikleme Akımı |
|---|---|---|---|---|---|
| Channel 1 | DC 5V | 0mA | 12.5mA | 0-1.5V | 2mA |
| Channel 2 | DC 5V | 0mA | 12.5mA | 0-1.5V |
2mA |
- Çıkış portu: AC240V / 2A
Connection Diagram / Bağlantı Şeması
Sample Code / Örnek Kod
int BASE = 3 ; //The first relay I/O port
int NUM = 2; //Total number of relay
void setup()
{
for (int i = BASE; i < BASE + NUM; i ++)
{
pinMode(i, OUTPUT); //Set the digital I/O port to output
}
}
void loop()
{
for (int i = BASE; i < BASE + NUM; i ++)
{
digitalWrite(i, LOW); //Set the digital I/O port outputs to "low", that is, gradually open relay
delay(200); //delay
}
for (int i = BASE; i < BASE + NUM; i ++)
{
digitalWrite(i, HIGH); //Set the digital I/O port outputs to "high", that is, gradually close relay
delay(200); //delay
}
}
Result / Sonuç
Wiring as the above diagram, after powered-on, the two-channel solid state relay is first connected and then broken successively, repeating alternately.
Yukarıdaki diyagramdaki gibi kablolamayı yapıp, kodu yükleyip açtıktan sonra, iki kanallı katı hal rölesi döngüsel olarak önce sırayla bağlantı yapar ve sonra sırayla bağlantı keser.
