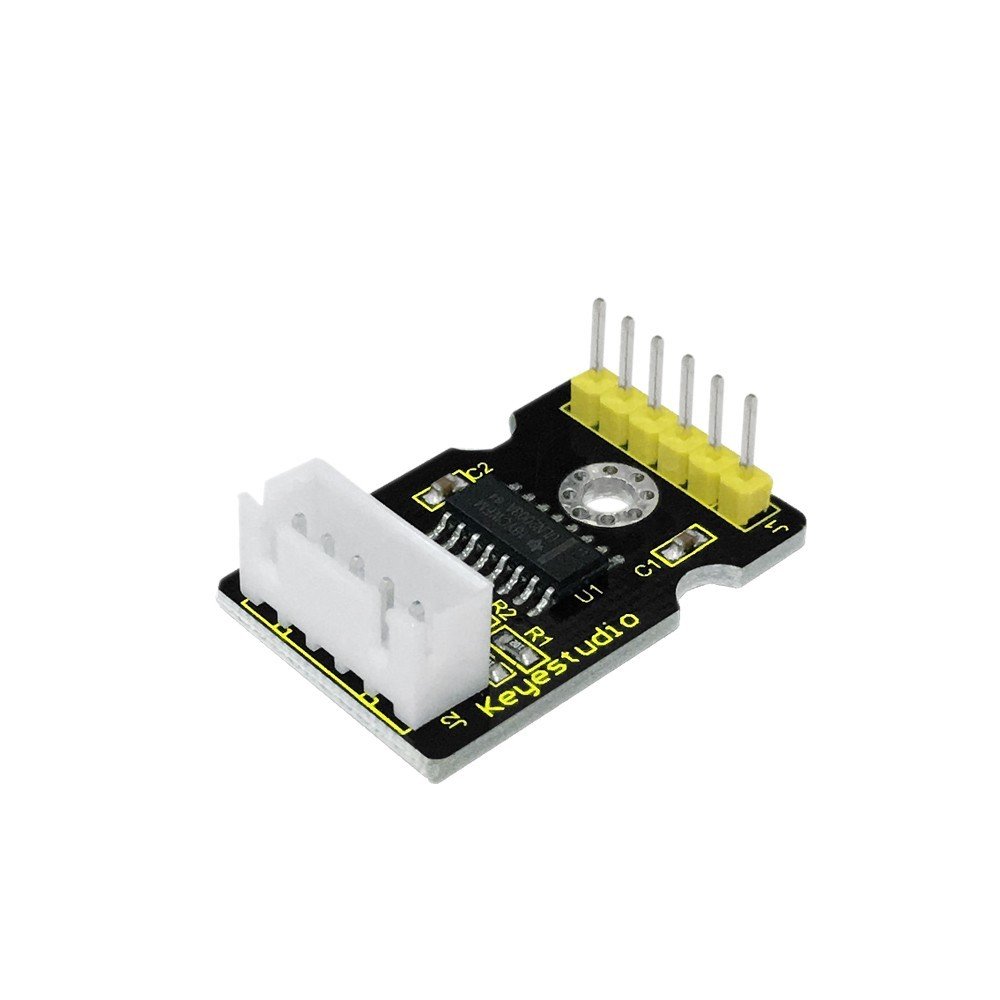

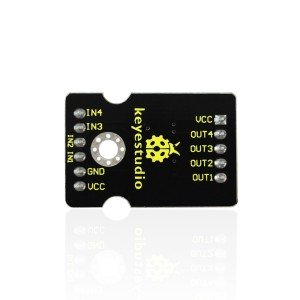

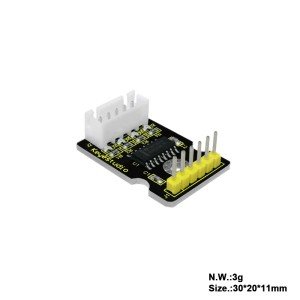

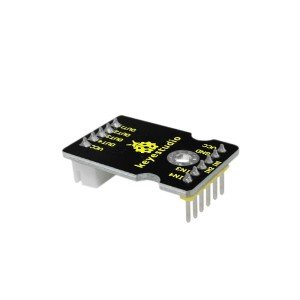

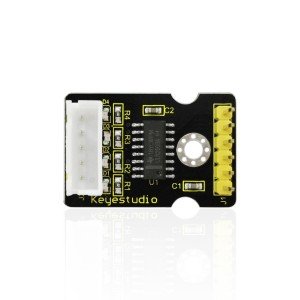

Keyestudio ULN2003 Step Motor Sürücü

Bir step motor, elektromekanik bir cihazdır. elektriksel darbeler, ayrık mekanik hareketlere dönüşür. Mil veya bir step motorun mili, kademeli olarak kademeli olarak elektrik komut darbeleri ona uygun sırayla uygulanır. motor dönüşünün bu uygulanan girdiyle birkaç doğrudan ilişkisi vardır sinyal. Uygulanan darbelerin sırası doğrudan motor millerinin dönme yönü. Motor millerinin hızı dönüş doğrudan giriş darbelerinin frekansı ile ilgilidir ve dönme uzunluğu doğrudan giriş darbelerinin sayısı ile ilgilidir  Bir step motorun en önemli avantajlarından biri bir açık döngü sisteminde doğru bir şekilde kontrol edilebilmesi. Açık döngü kontrolü konum hakkında geri bildirim bilgisine gerek olmadığı anlamına gelir. Bu tip kontrol pahalı algılama ihtiyacını ortadan kaldırır ve optik enkoderler gibi geri besleme cihazları. Konumunuz basitçe biliniyor  giriş adımı darbelerini takip ederek.

Özellikler

• Motorun dönüş açısı giriş darbesi ile orantılıdır.

• Motor dururken tam tork var (sargılara enerji verilirse)

• İyi konumlandırma sayesinde hassas konumlandırma ve hareket tekrarlanabilirliği kademeli motorların bir adımın -% 5'lik bir doğruluğu vardır ve bu hata bir adımdan diğerine birikimli.

• Başlatma / durdurma / geri döndürmeye mükemmel yanıt.

• Motorda temas fırçası olmadığı için çok güvenilir. Bu nedenle motorun ömrü, motorun ömrüne bağlıdır. rulman.

• Motorların dijital giriş darbelerine yanıtı, açık döngü kontrolü sağlayarak motoru kontrol etmeyi daha basit ve daha az maliyetli hale getirir.

• Doğrudan şafta bağlı bir yük ile çok düşük hızda senkron dönüş sağlamak mümkündür.

• Hız, giriş darbelerinin frekansı ile orantılı olduğundan geniş bir dönme hızı aralığı gerçekleştirilebilir.

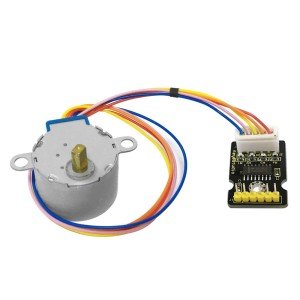

Stepper motor 28BYJ-48 Parameters:

• Model: 28BYJ-48

• Anma gerilimi: 5VDC

• Faz Sayısı: 4

• Hız Değişim Oranı: 1/64

• Adım Açısı: 5.625 ° / 64

• Frekans: 100Hz

• DC direnci: 50Ω ±% 7 (25 ℃)

• Boşta Çekiş İçi Frekansı:> 600Hz

• Boşta Çekiş Çekme Frekansı:> 1000Hz

• Çekiş İçi Torku> 34.3mN.m (120Hz)

• Kendiliğinden Konumlanan Tork> 34.3mN.m

• Sürtünme torku: 600-1200 gf.cm

• Çekme torku: 300 gf.cm

• İzoleli direnç> 10MΩ (500V)

• İzoleli elektrik gücü: 600VAC / 1mA / 1s

• Yalıtım derecesi: A

• 40K (120Hz) Sıcaklık Artışı

• Gürültü 35dB (120Hz, Yüksüz, 10cm)
