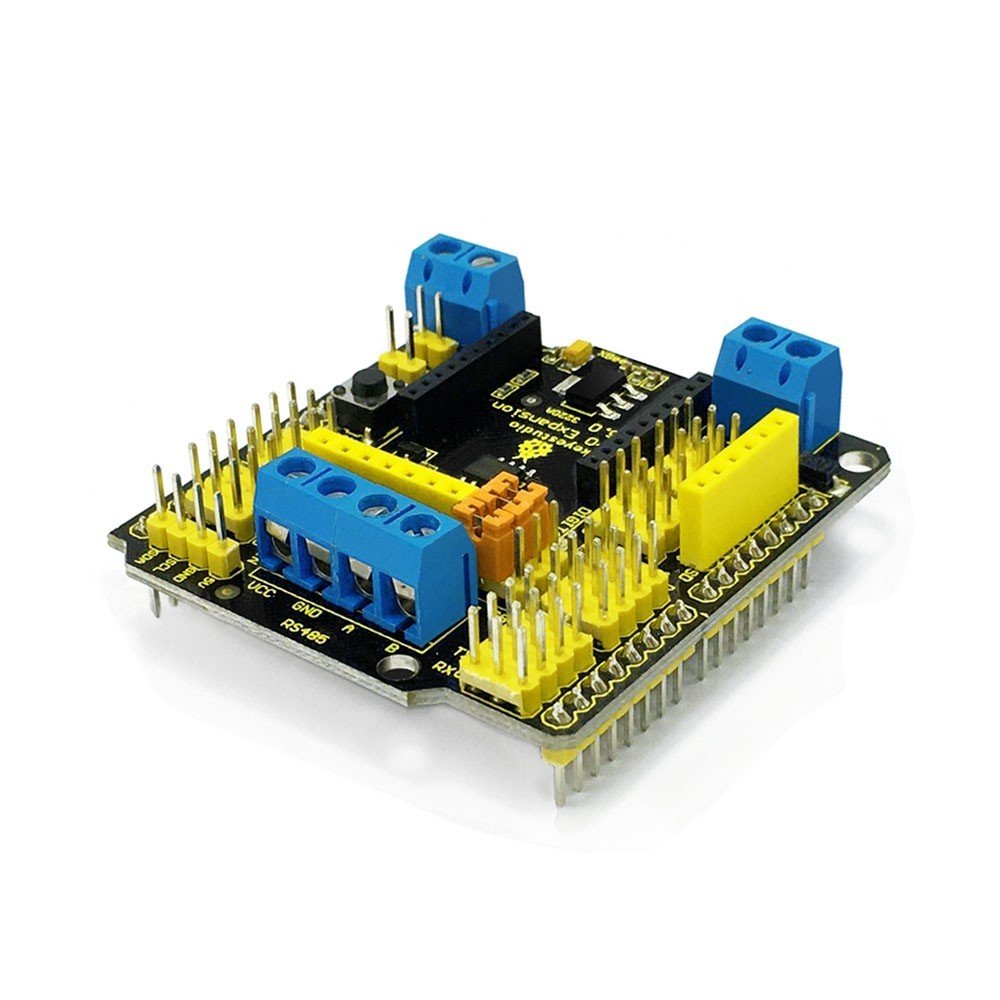

Keyestudio Xbee Sensör Shield V5
Tanıtım
Arduino, etkileşimli projeler yapmak için elektronik meraklıları arasında popüler olan açık kaynaklı bir kontrol kartıdır. Ancak elektroniğe aşina olmayanlar için, Arduino'ya devre eklemek zor olabilir. Bu yüzden XBEE sensör shield'i geliştirdik. Sensör modüllerinin çoğunu Arduino'ya kolayca bağlamanıza yardımcı olabilir. Shield, dijital ve analog arabirimleri 3PIN arabirimleri halinde genişletir, ayrıca RS485 iletişimi ve XBEE Bluetooth modülü arabirimiyle birlikte gelir. İletişim yolunu, shield üzerindeki jumper ile değiştirebilirsiniz. Üç jumper'ın tümü APC'ye takılıysa, shield XBEE Bluetooth iletişimini gerçekleştirir. Tüm jumperlar 485'e bağlıysa, RS485 iletişim işlevini gerçekleştirir. Ayrıca, bir sıfırlama (reset) düğmesi, bir D13 göstergesi ve seri bağlantı noktası, IIC ve SPI iletişim pinleri gibi 2.54 mm pin aralığındaki bazı ortak iletişim pinleriyle birlikte gelir. Ayrıca iki adet 2pin terminal bloğu vardır. Bunlardan biri, DC 7-12V giriş gerilimi ile UNO R3 kontrol kartına harici güç sağlamak için kullanılan VIN GND terminal bloğudur. Diğeri, VCC voltaj girişi / çıkışı için kullanılan Servo_PWR terminal bloğudur. Harici gerilimi bağlamazsanız, shield için 5V verir; harici voltaj bağlanırsa, VCC voltajı harici giriş voltajıdır.
Özellikler
- UNO R3 kontrol kartı ile uyumludur.
- 14 dijital giriş / çıkış piniyle birlikte gelir.
- 6 analog I/O piniyle birlikte gelir
- Dahili dijital port güç terminal bloğu ile gelir
- Harici bir güç girişi terminal bloğu ve bir giriş kontak pini ile birlikte gelir (kontrol panelindeki güç DC 7-12V)
- RS485 arayüzü ile birlikte gelir.
- Sıfırlama (reset) düğmesiyle gelir
- D13 göstergesi ile gelir
- XBEE Bluetooth arayüzü ile gelir
- XBEE Bluetooth iletişimini veya RS485 iletişimini değiştirmek için üç jumper (APC ve 485) takılabilir.
- I2C, seri port ve SPI haberleşme pinleri ile birlikte gelir
- Dahii bir DC 3.3V çıkış pini ile birlikte gelir
Teknik Detaylar

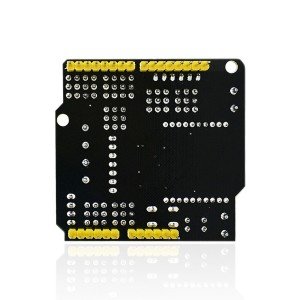

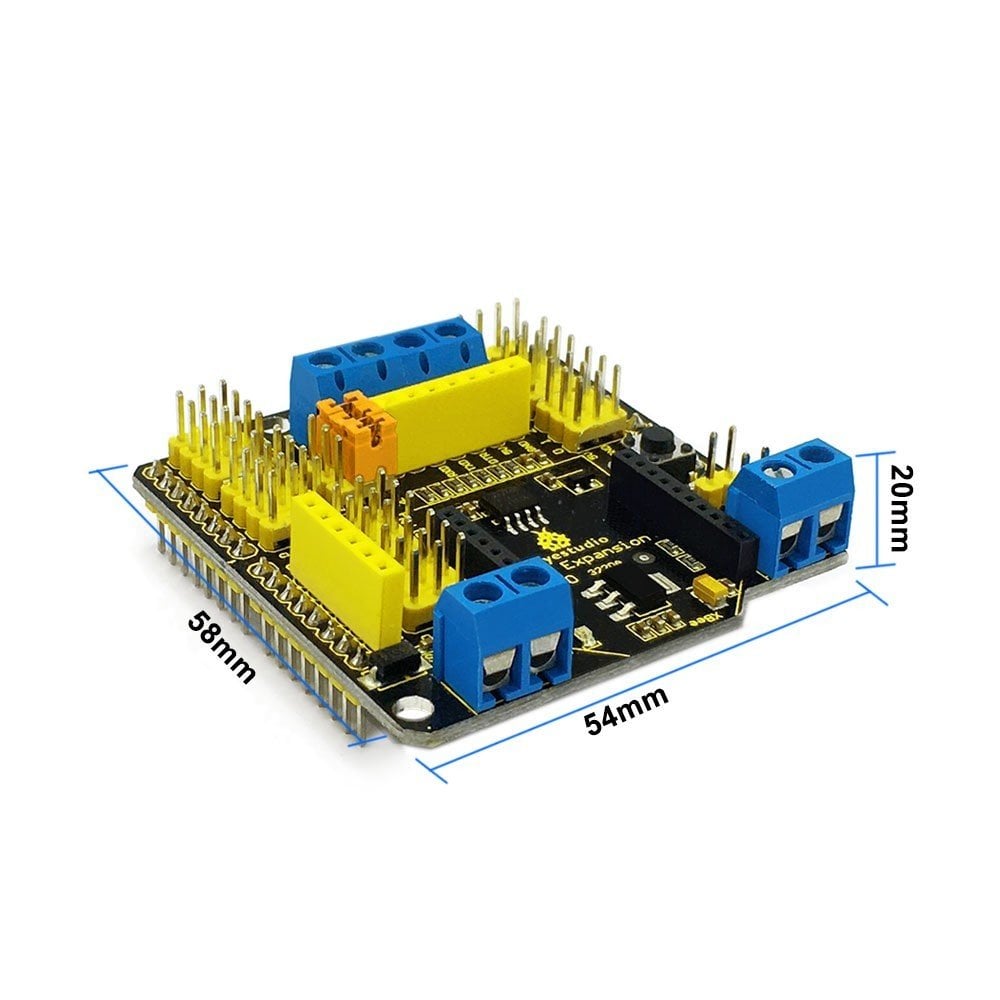

- Dimensions: 58.5mm x 57.5mm x 20mm
- Weight: 26.2g

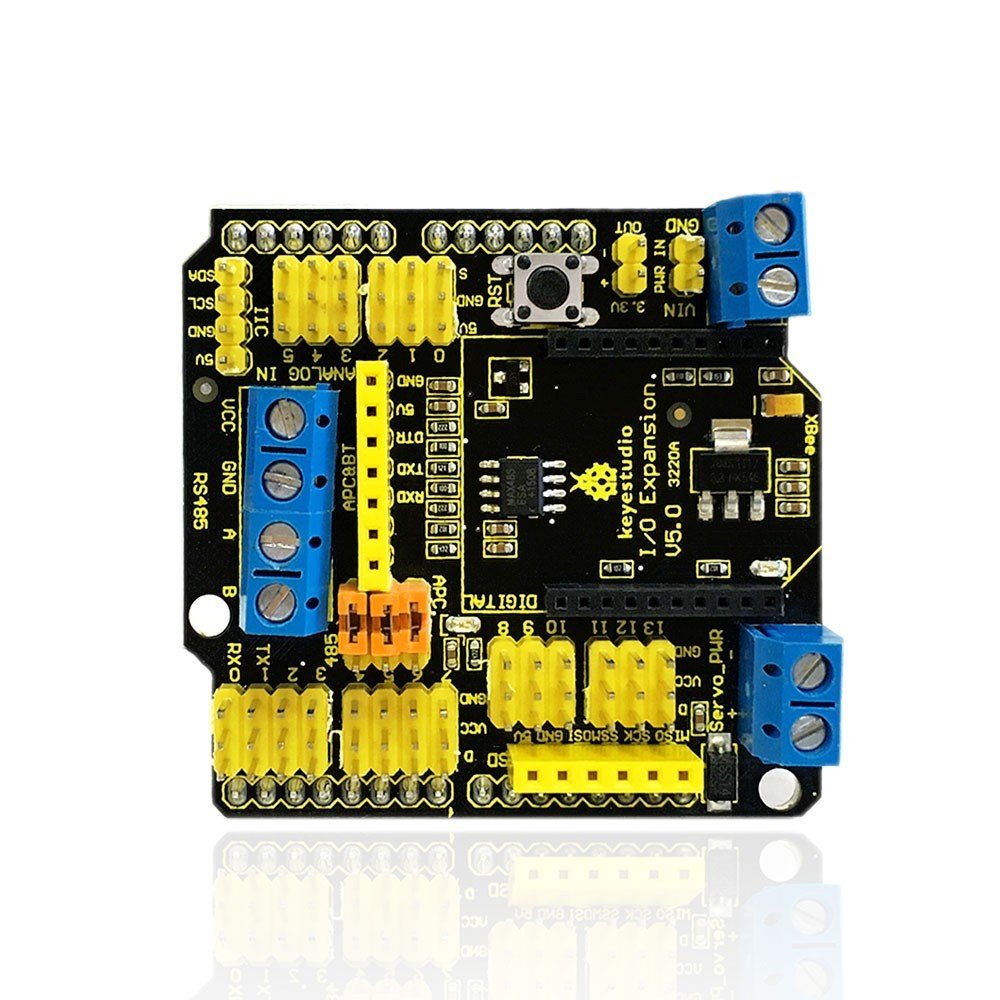

Pin Şeması
Örnek Kullanım
Devrelerinizi oluşturmak için shield'i UNO R3 kartına takın.
Kaynaklar
/ PDF dosyasını yükleyin
https://drive.google.com/open?id=1djN7uZK6VfaATLHHTYgTKZEjJtD2RzXM
