Keyestudio 1602 LCD Tuş Takımı Shield LCD Ekran ATMEGA2560 Raspberry Pi/UNO İçin Mavi Ekran Blacklight Modülü

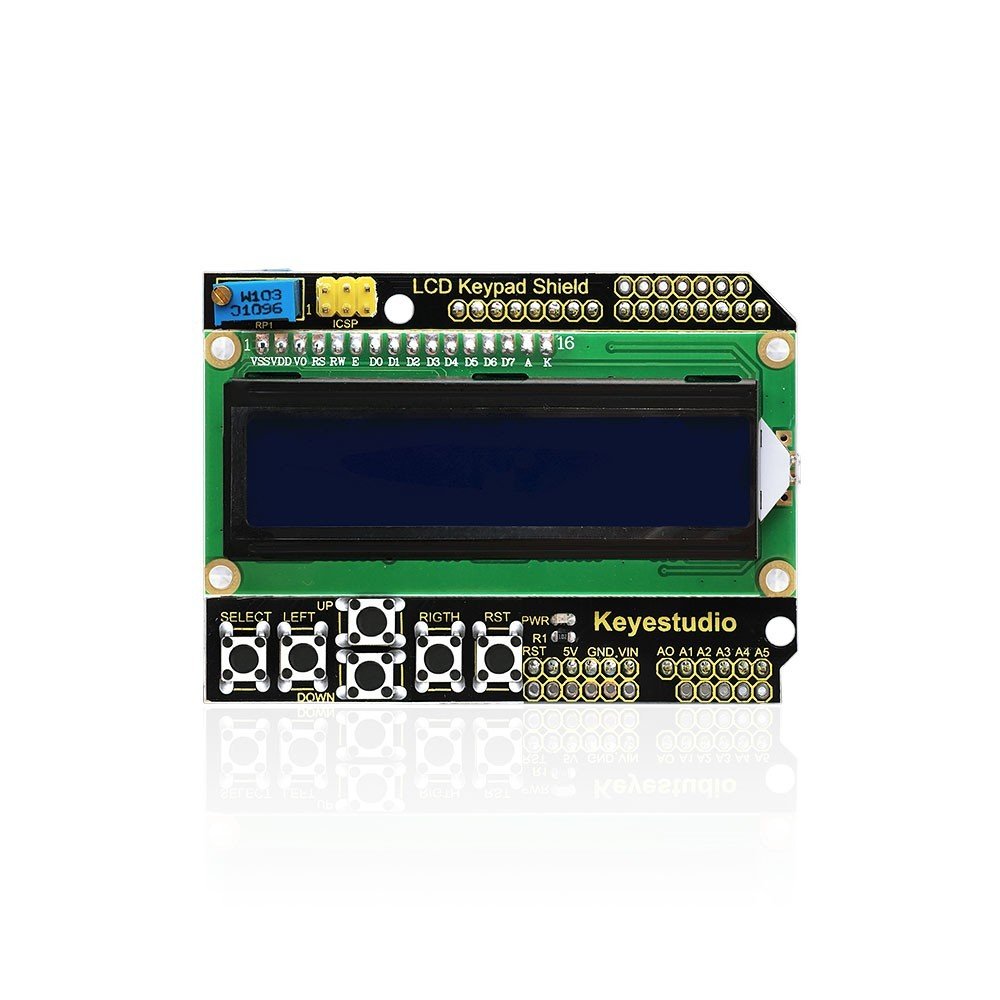

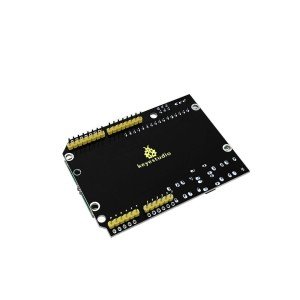

Keyestudio LCD Shield, 1602 LCD ekranı ve altı düğmeyi, keyestudio UNO R3 kontrol kartı ile tamamen uyumlu olan tek parça halinde birleştirir. UNO kartına yerleştirmeniz çok basit ve kullanışlıdır.
1602 LCD ekran ve UNO R3 kartı için ayrı olarak 8 Bit bağlantı ve 4 Bit bağlantı olmak üzere iki iletişim yöntemi vardır. LCD Shield varsayılan olarak 4-Bit bağlantıdır.

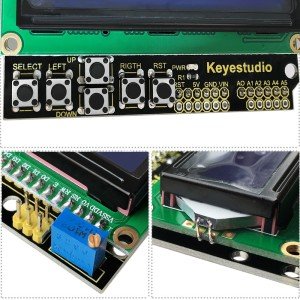

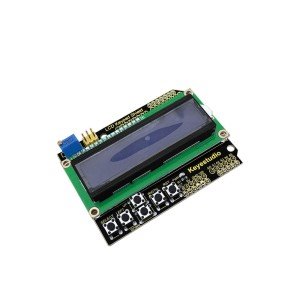

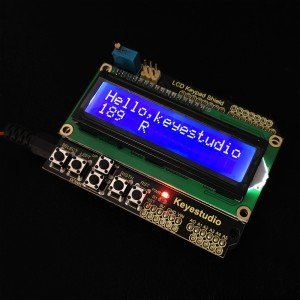

LCD'nin altında 5 kontrol düğmesi (Seç, Yukarı, Aşağı, Sol, Sağ) ve sıfırlama düğmesi vardır. 5 düğme yalnızca A0 analog girişi ile bağlanır, böylece yalnızca bir Arduino girişi kullanarak düğme durumunu izleyebilirsiniz. Dikkat: birden fazla düğmeye basıldığında durum izleme kullanılamaz. Shield ayrıca LCD arka ışığını ayarlamak için bir potansiyometre ile birlikte gelir.

Rehber ve kod için blog sayfamızı inceleyin.

Teknik Detaylar

•      1.LCD boyutu: 20.5mm * 41mm
       2.Ekran kapasitesi: 16 * 2 karakter
       3. mavi zemin üzerine beyaz metinler
       4. arka ışığı ayarlamak için bir potansiyometre ile birlikte gelir
       5.Çip çalışma voltajı: 4.5-5.5V
       6.Çalışma akımı: 2.0 mA (5.0V)
       7.Optimum çalışma voltajı: 5.0V
       8. karakter boyutu: 2.95 * 4.35 (G * Y) mm
       9.Boyutlar: 80mm * 58mm * 22mm

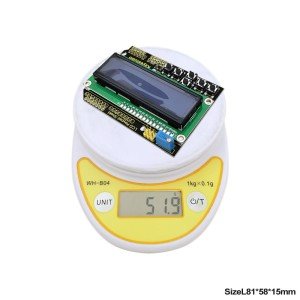

       10.Ağırlık: 51.5g
